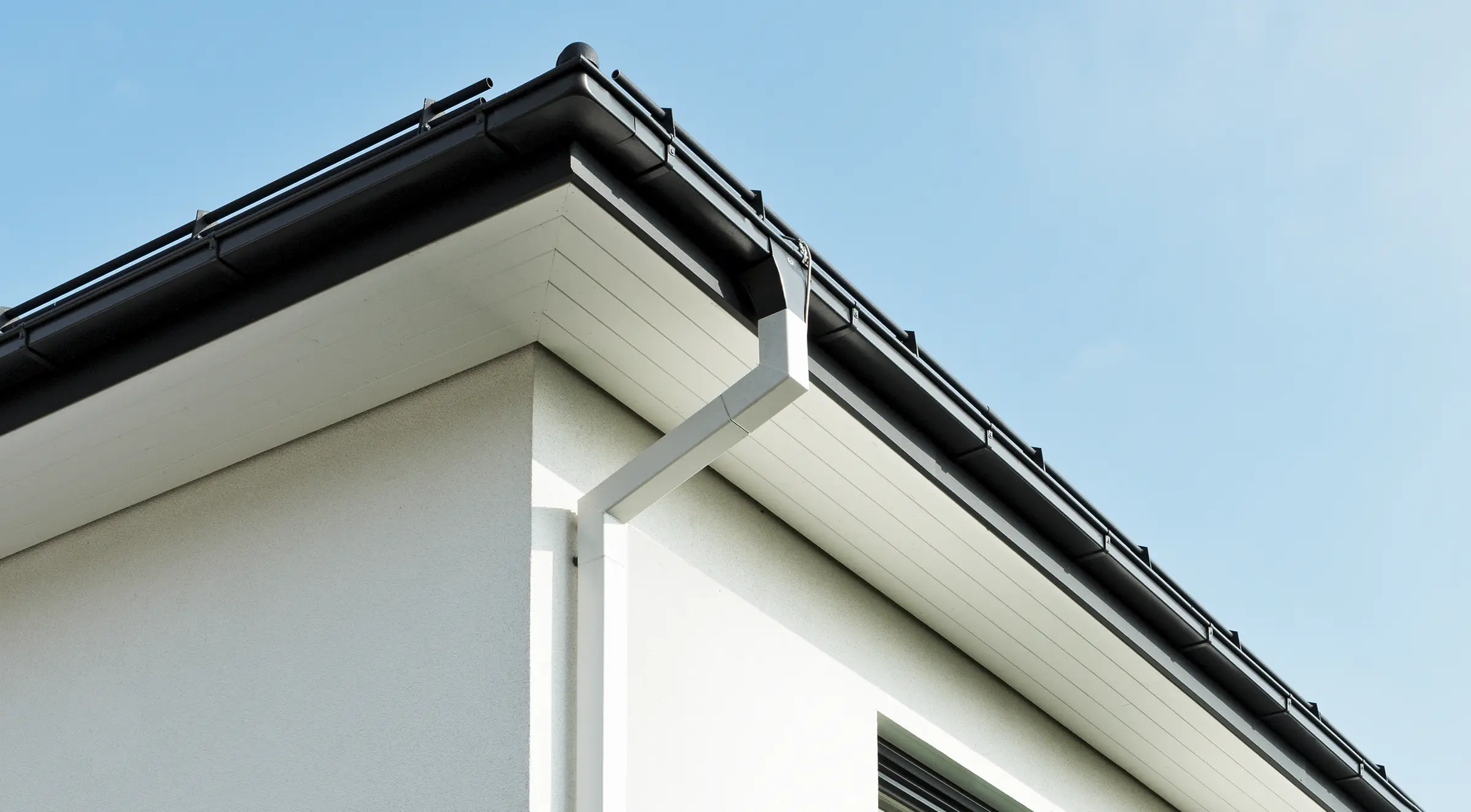

Pravokotna iztočna cev

Pravokotna, praktična, lepa! Inovativni sistem za odvodnjavanje strehe, primeren za sodobno arhitekturo.

+9
beri dalje

Informacije

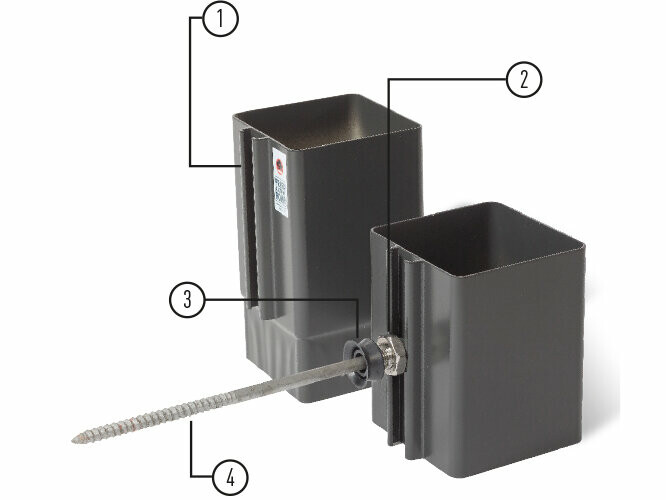

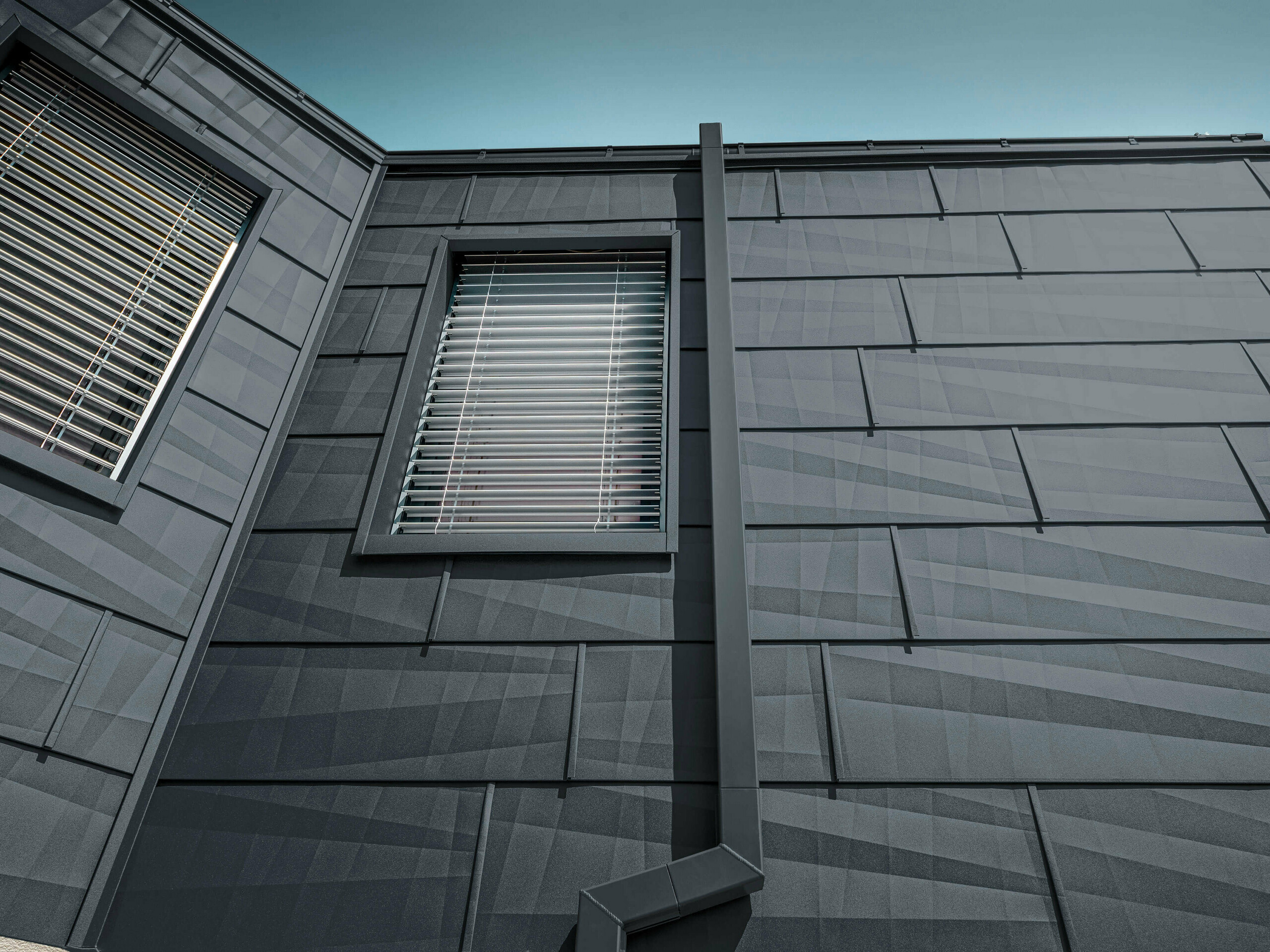

Celovit kvadratni sistem iz aluminija postavlja nova merila na področju odvodnjavanja streh. Zaradi minimalistične in elegantne zasnove je optimalna izbira za uporabo na sodobnih poslopjih. Inovativni izdelki iz aluminija niso samo zelo robustni, temveč so tudi prava paša za oči. Pravokotne iztočne cevi imajo na zadnji strani držala, s katerimi se prefinjeno spojijo s fasado – brez vidnih pritrdilnih elementov. Sistem za odvodnjavanje strehe PREFA je sestavljen iz 13 delov: pravokotnih iztočnih cevi s polmeri, prilagojenimi ležečim žlebovom, različnih cevnih kolen s kotom 72°, nastavkov za izliv in kvadratnega kotlička s kvadratnim izlivom.

Pregled barv (13)

Izdelek je na voljo v naslednjih barvah

Barva

Oznaka

~ RAL

01 braun

P.10 anodik rjava

7013

P.10 antracit

7016

P.10 črna

9005

bakreno rjava

8004

oksidno rdeča

3009

mahovo zelena

6005

P.10 svetlo siva

7005

cinkovo siva

7030

P.10 Prefa bela

9002

P.10 testa di moro

8019

kovinsko srebrna

9006

natur

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tamno siva

7043

1 Barve P.10 kamnito siva, P.10 peščeno rjava, P.10 rjasto rjava, P.10 patinirano zelena, naravni hrast, peščeno-sivi hrast, orehovo rjava, patinirano siva in naravni aluminij temeljijo na naravni barvni shemi in so torej podvržene manjšemu nihanju, kar daje izdelkom njihov edinstveni značaj.

3 Pri kovinskih barvah lahko pride do barvnih odstopanj.

Opombe

  • Navedene vrednosti RAL predstavljajo samo približne vrednosti [~], ki lahko odstopajo od originalne barve PREFA in v določenih okoliščinah ne ustrezajo subjektivnim predstavam o barvi.
  • Zlasti za vrsto barve P.10 je zaradi teksture površine skoraj nemogoče opredeliti ustrezne vrednosti. Barve P.10 kamnito siva, P.10 peščeno rjava, P.10 rjasto rjava, P.10 patinirano zelena, barva svetlega lesa, barva temnega lesa in patinirano siva posnemajo naravne barve, ki jih sestavlja več barvnih odtenkov.
  • Za natančno določitev barve dopolnilnih gradbenih elementov je treba upoštevati vzorec prvotnega izdelka.

Tehnične informacije

IZBIRA BARV

Na voljo v 12 barvah. Posebne barve RAL in NCS po naročilu

PRAVOKOTNA CEV – MERE (DOLŽINE KOSOV 3 M IN 1,5 M)

100 × 100 mm (pravokotna)

Polmeri so prilagojeni pravokotnim žlebovom PREFA.

DEBELINA PRAVOKOTNE CEVI

1,6 mm

Z neprekinjenim vpetjem za namestitveno sponko (deluje kot objemka)

Načrtovanje in uporaba

Na tem mestu boste našli dodatne informacije o izdelkih, ki jih lahko prenesete

Dodatna oprema

PREFA pravokotna iztočna cev

□ 100/600 mm □ 100/3.000 mm □ 100/1.500 mm

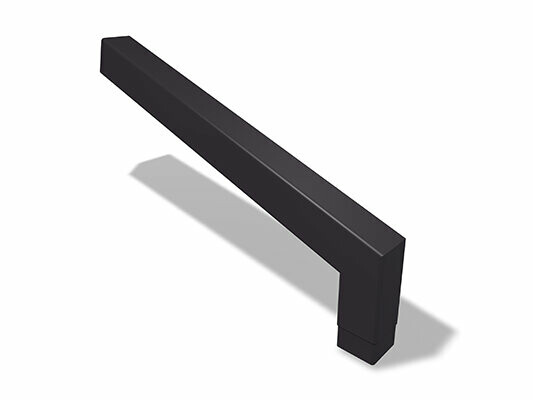

PREFA pravokotno koleno 72° dolgo

□ 100 dimenzija 1.000×196 na vidni strani

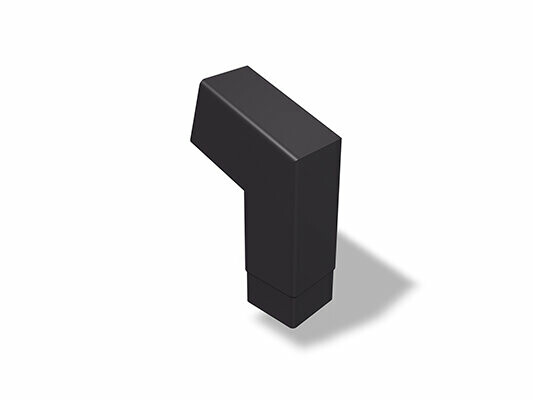

PREFA pravokotno koleno 72°, kratko

□ 100 dimenzija 196×196 na vidni strani

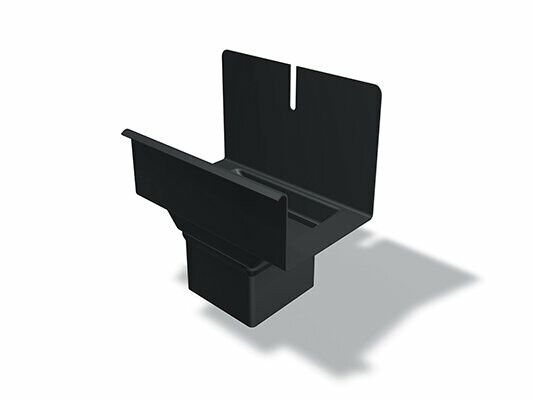

PREFA kotliček za pravokotno iztočno cev

□ 100

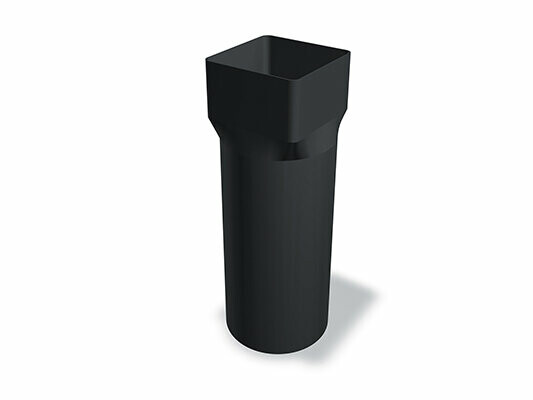

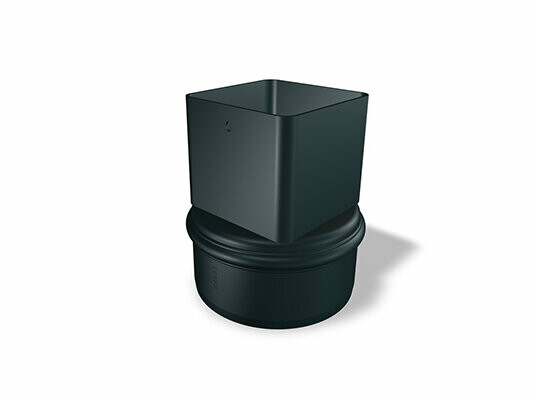

PREFA puša za pravokotne iztočne cevi

□ 100 – ⌀ 100 mm ustrezen za HT/kg NW  110 mm □ 100 – ⌀ 115 mm ustrezen za HT/kg NW  125 mm

PREFA pravokotni žlebni izpust

333 mm/□ 100 400 mm/□ 100

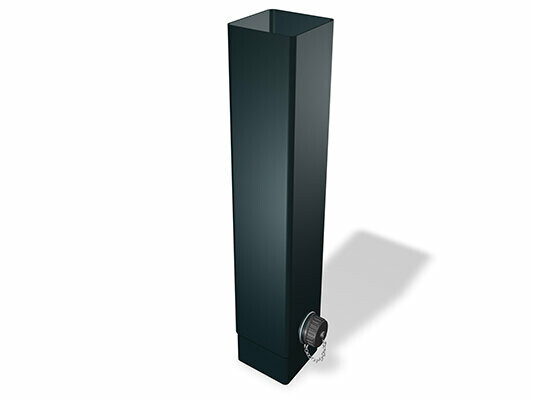

PREFA nastavek za izliv za pravokotno iztočno cev

□ 100 Primerno za priključitev na HT cev, NW 110

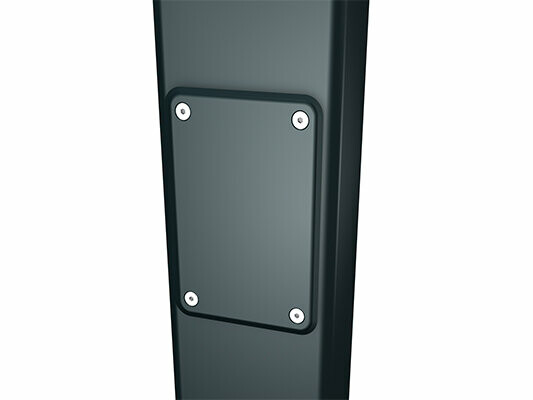

PREFA pravokotna iztočna cev z odprtino za čiščenje

□ 100/1.500 mm

PREFA Gumijasto tesnilo

⌀ 100 mm ustrezen za NW 110 mm

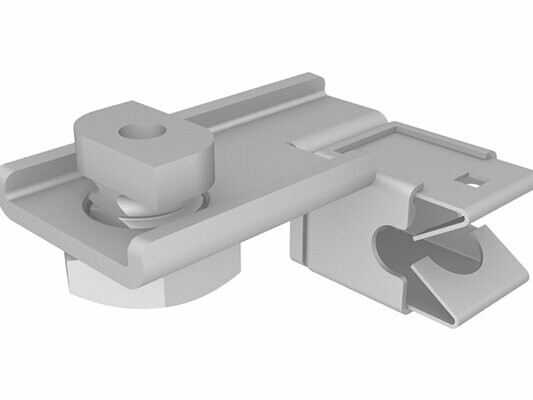

Nosilec strelovoda za pravokotno cev

legiran aluminij, z vgrajenim držalom za vodnik iz nerjavečega jekla, vklj. z namestitvenim vodnikom za pritrditev. Držalo za pritrditev žice ⌀ 8 – 12 mm.

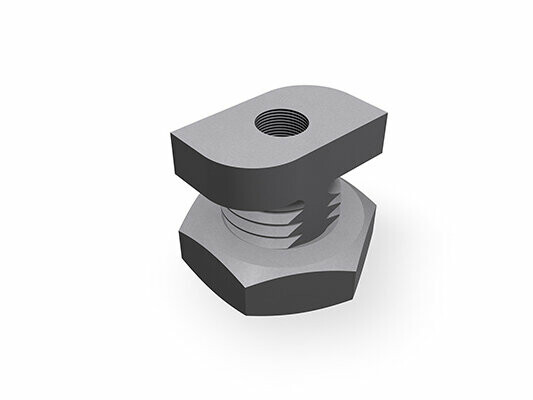

PREFA dražlo

za pritrditev pravokotne iztočne cevi, z M 10 navojem, brez konice
