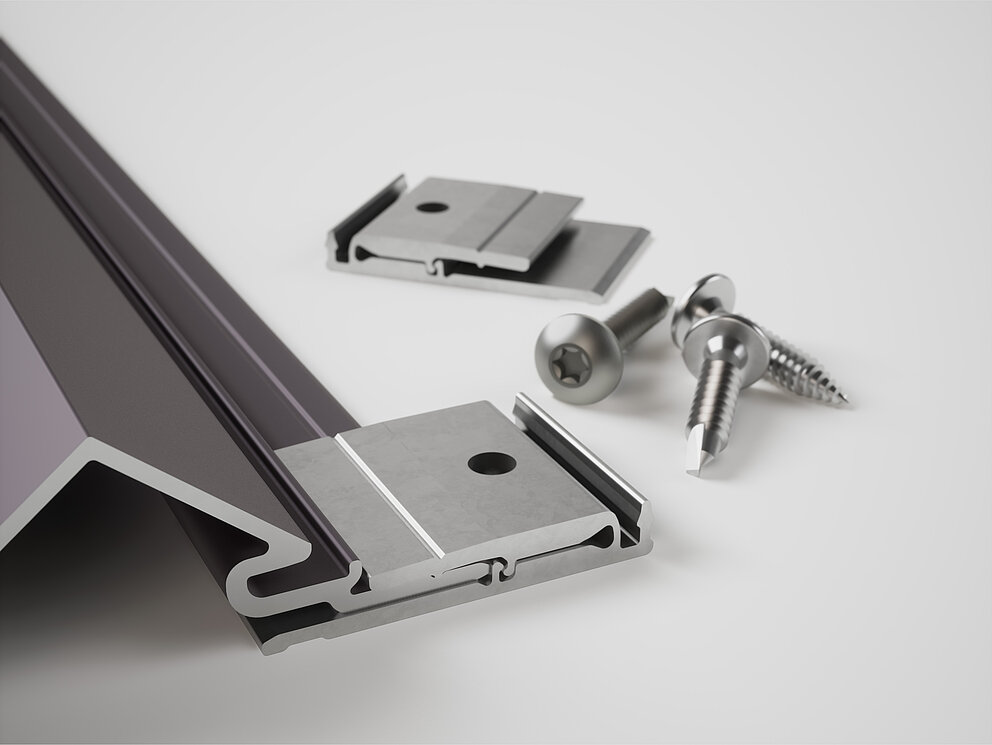

Skrito pritrjen montažni sistem na pero in utor za valoviti profil in nazobčani profil je sestavljen iz pomičnega sidra in posebnega vijaka za leseno, jekleno in aluminijasto podkonstrukcijo.

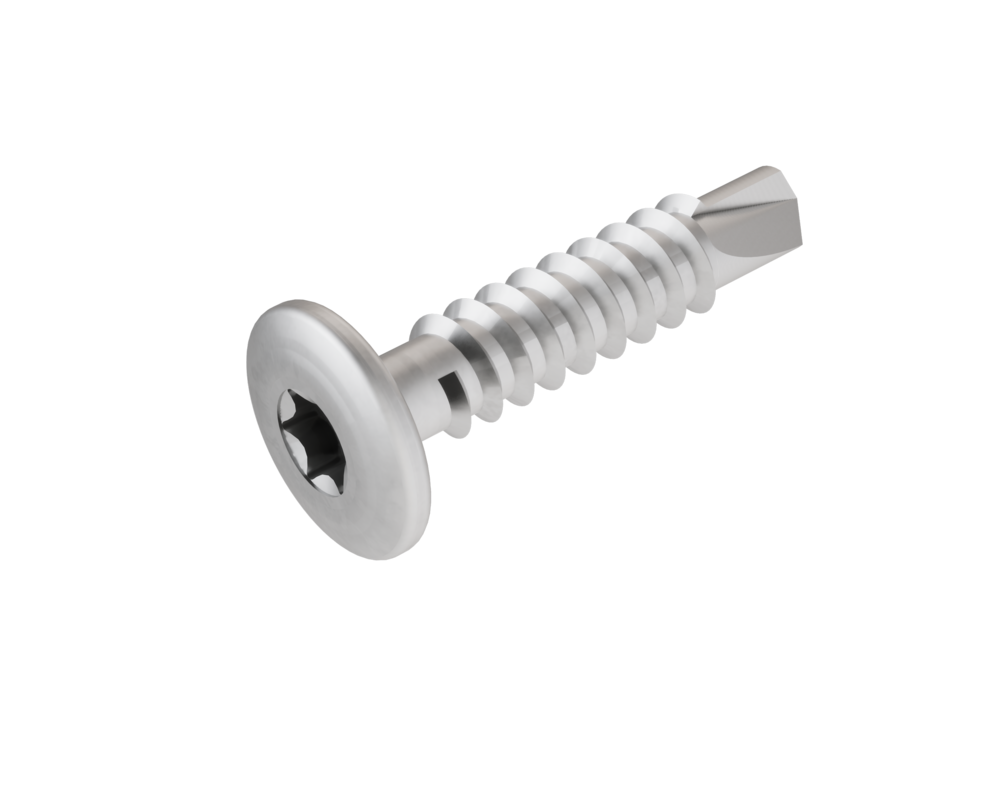

Posebni vijak za aluminijasto podkonstrukcijo Pritrditev na aluminijasti nosilni profil (L- ali T-profil) |

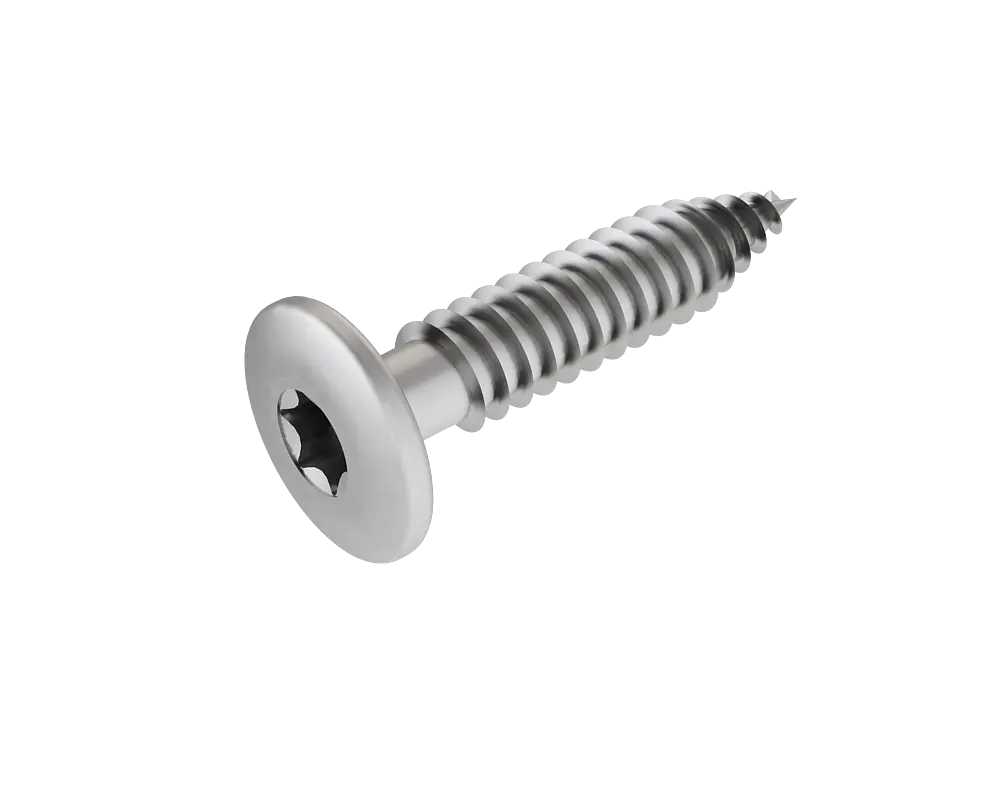

Posebni vijak za jekleno podkonstrukcijo Pritrditev na jeklene profilne pločevine 0,4–1,0 mm |

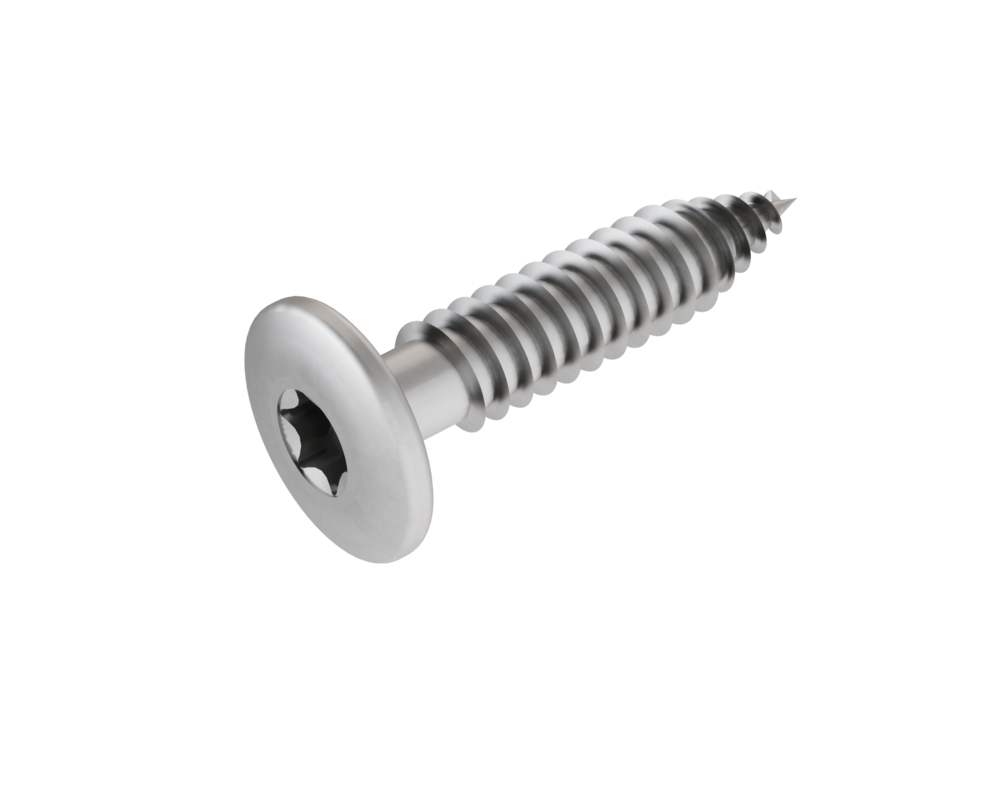

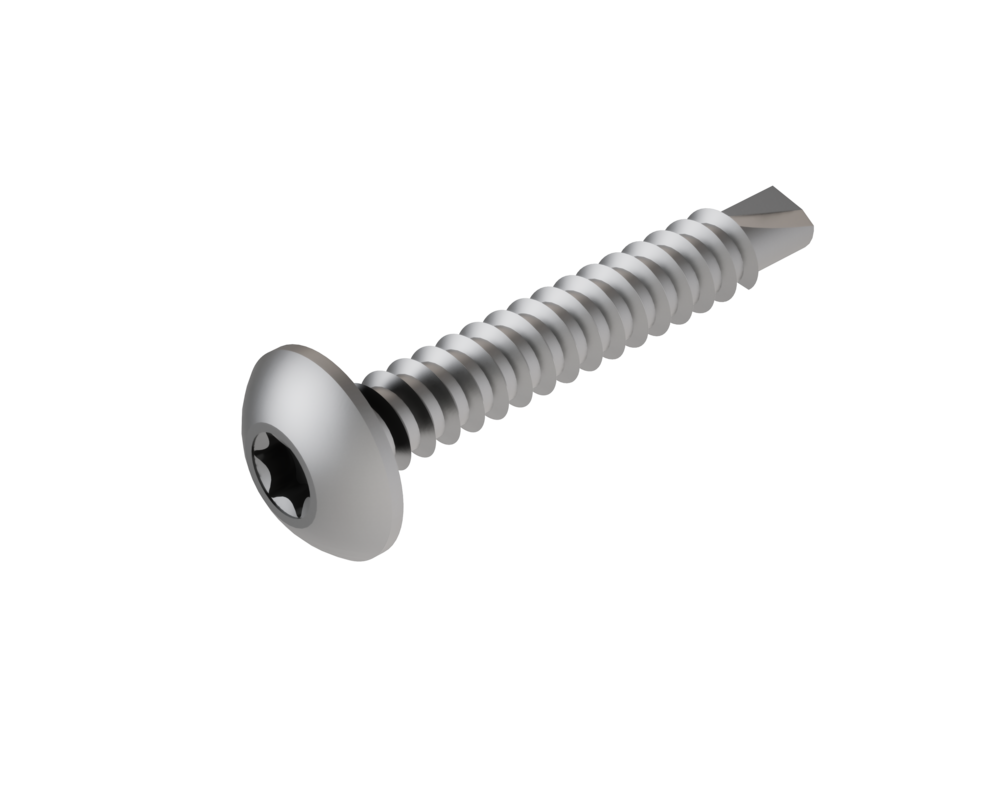

Posebni vijak za leseno podkonstrukcijo Pritrdilna sredstva za leseno podkonstrukcijo |

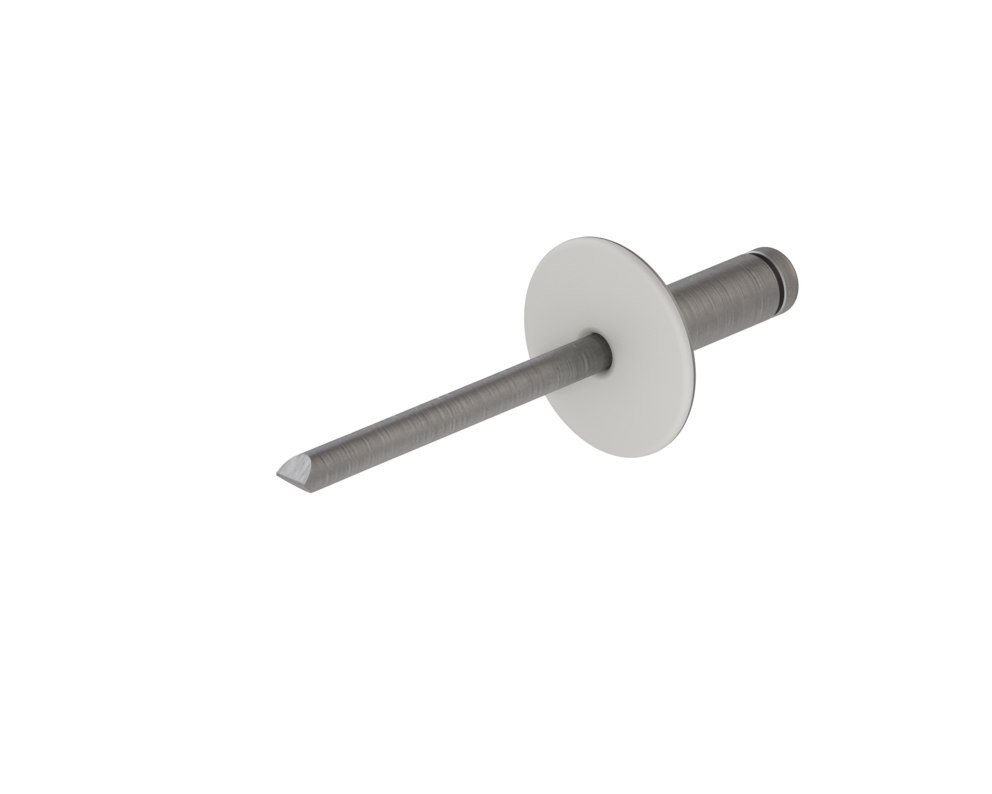

balkonska kovica nerjavno jeklo s konico iz nerjavnega jekla |

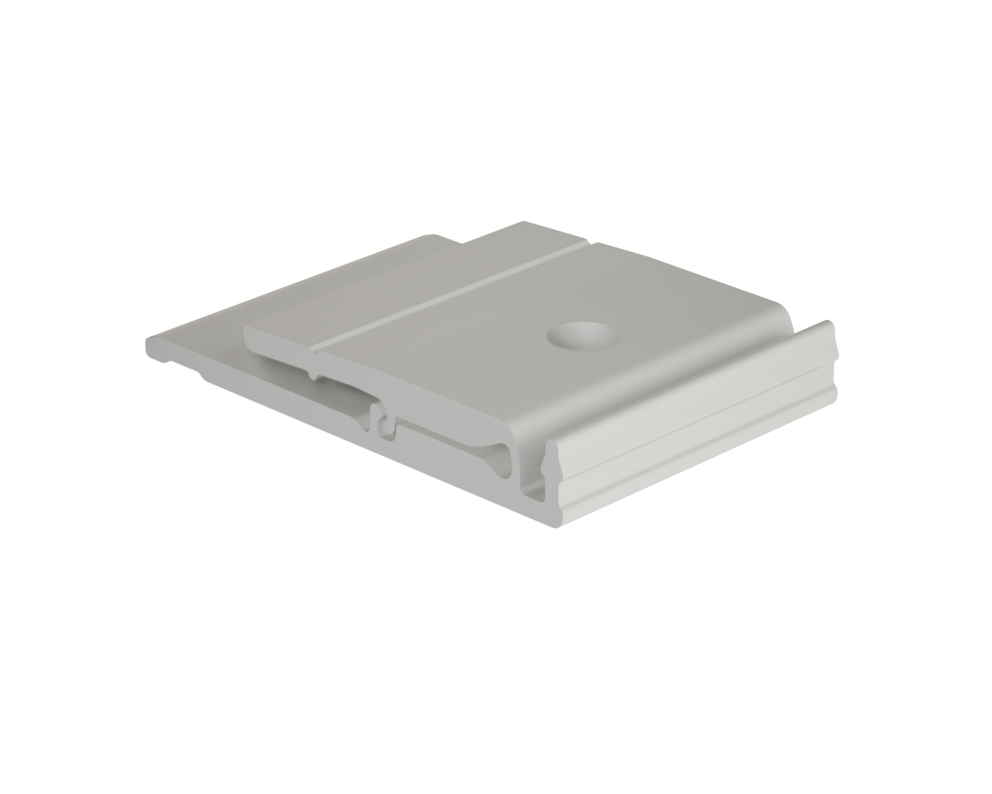

Pomično sidro za ekstrudirano stisnjene profile Za pritrditev ob upoštevanju raztezanja |

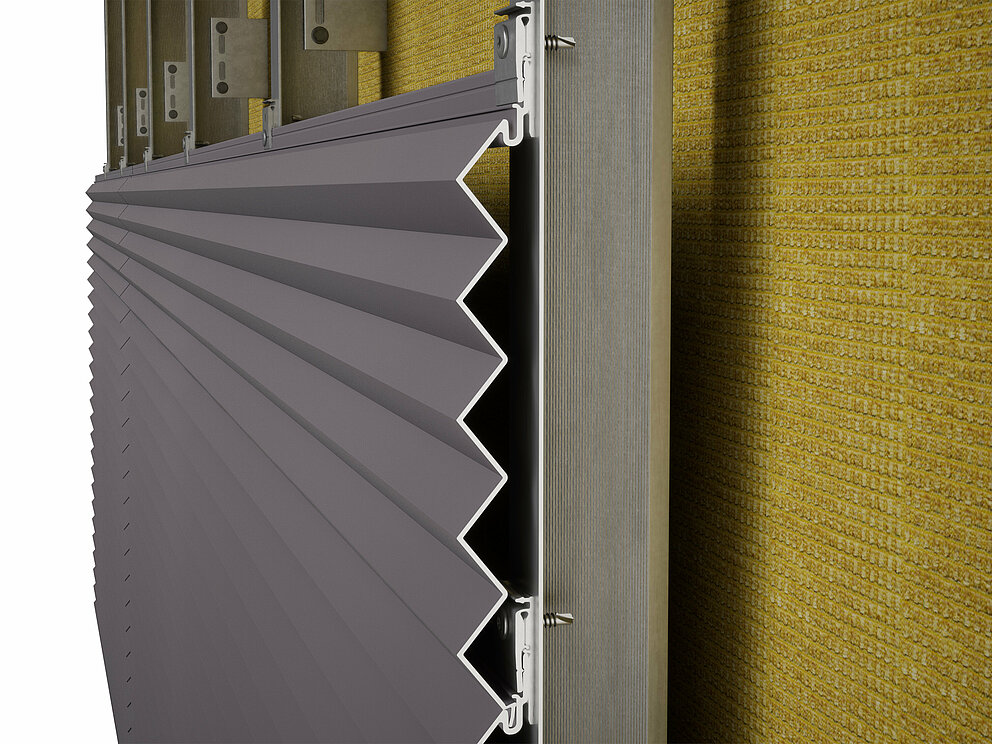

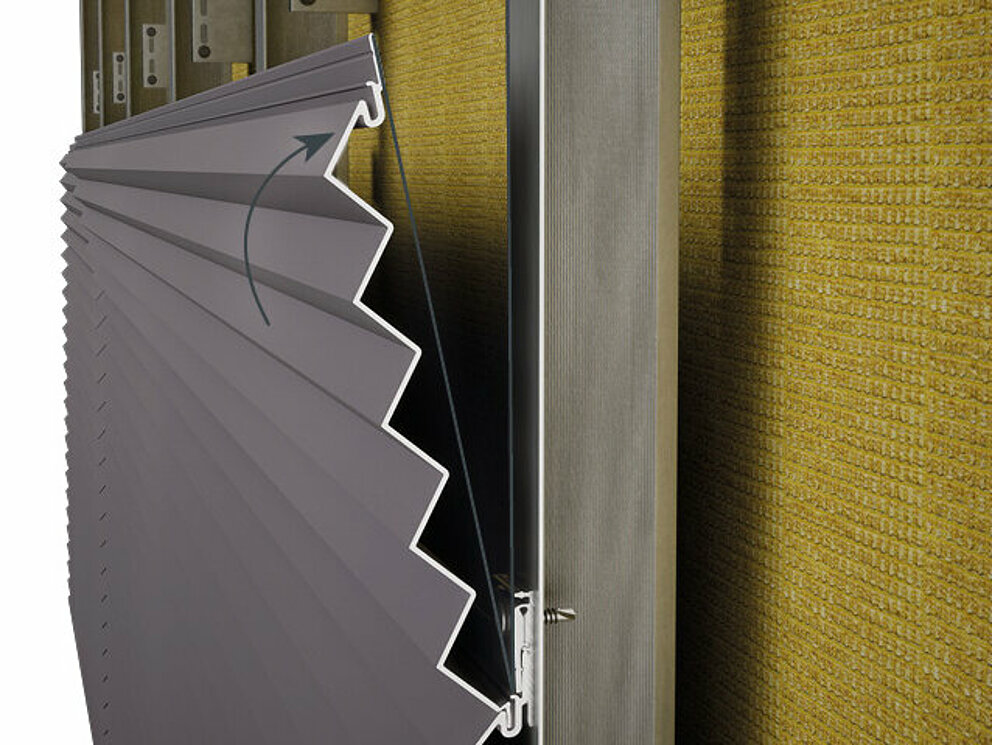

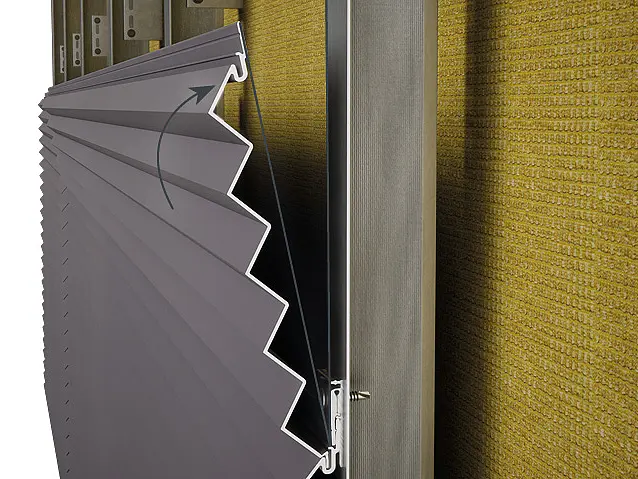

Ekstrudirano stiskani profil z rahlim naklonom odmaknite od podkonstrukcije in ga vstavite v utor že predhodno montiranega začetnega profila oz. v spodaj ležeči profil. Takoj ko je s stranjo s peresom popolnoma zaskočen v stran z utorom, pritisnite profil ob nosilne profile podkonstrukcije in začnite s pritrjevanjem.
Profili do ≤ 2.500 mm se lahko pritrdijo tudi neposredno na podkonstrukcijo vzdolž vrtalnega kanala.

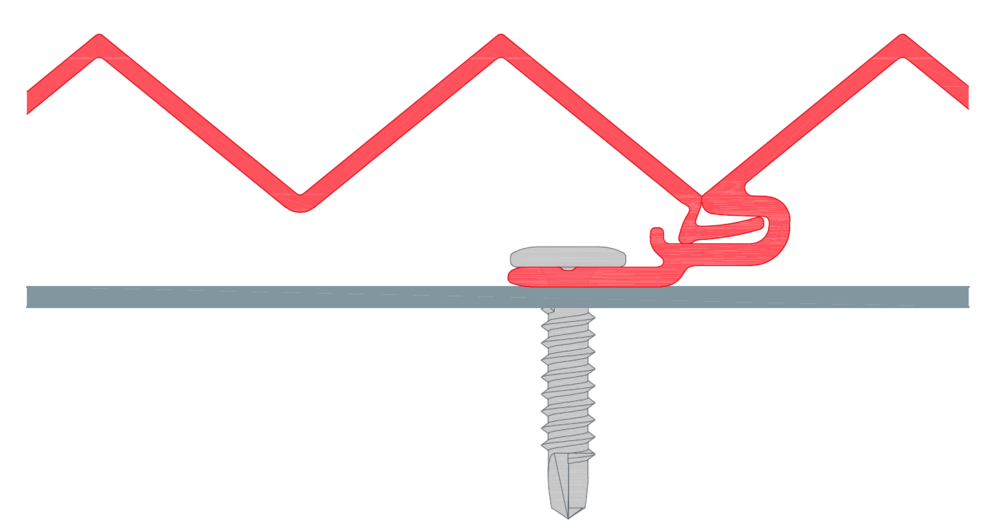

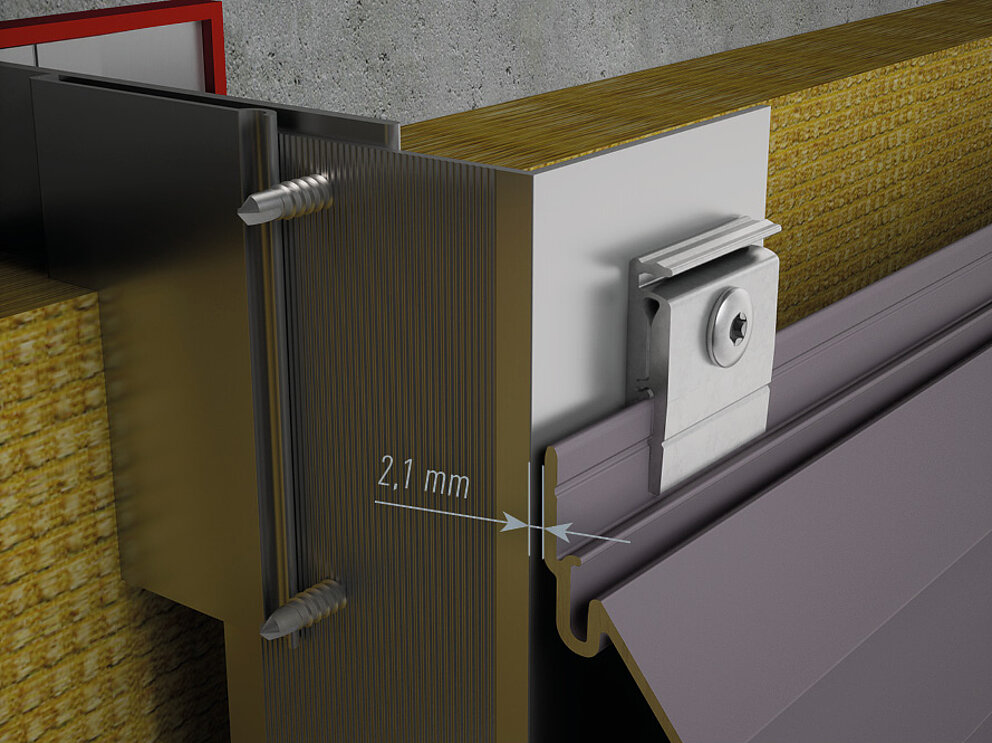

Če se montaža profilov izvede brez pomičnega sidra, je treba brez pomičnega sidra pritrditi tudi začetni profil, da se ohrani razdalja do nosilnega profila podkonstrukcije, ki jo določa gradbena višina pomičnega sidra 2,1 mm.
Napotek
Kombinirana montaža profilov s pomičnim sidrom in brez njega ni dovoljena, saj zaradi gradbene višine pomičnega sidra (2,1 mm) nastanejo različne montažne ravnine.

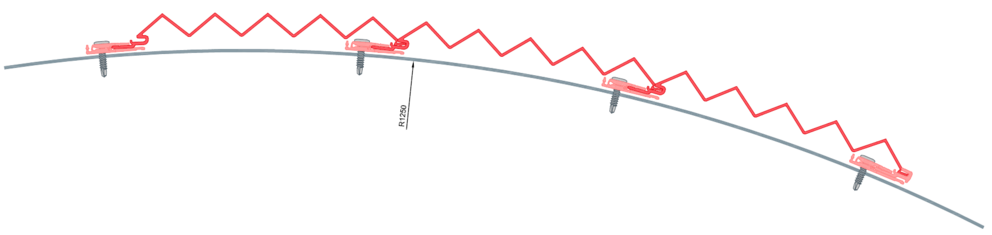

Ekstrudirano stiskane profile PREFA je mogoče montirati tudi pri navpičnem polaganju profilov na zaokroženi podlagi. Pri tem je za gradbeno širino 200 mm treba upoštevati najmanjši radij r ≥ 1.250 mm.
Napotek
Vodoravno zaokroževanje profilov zaradi geometrije profila ni mogoče.

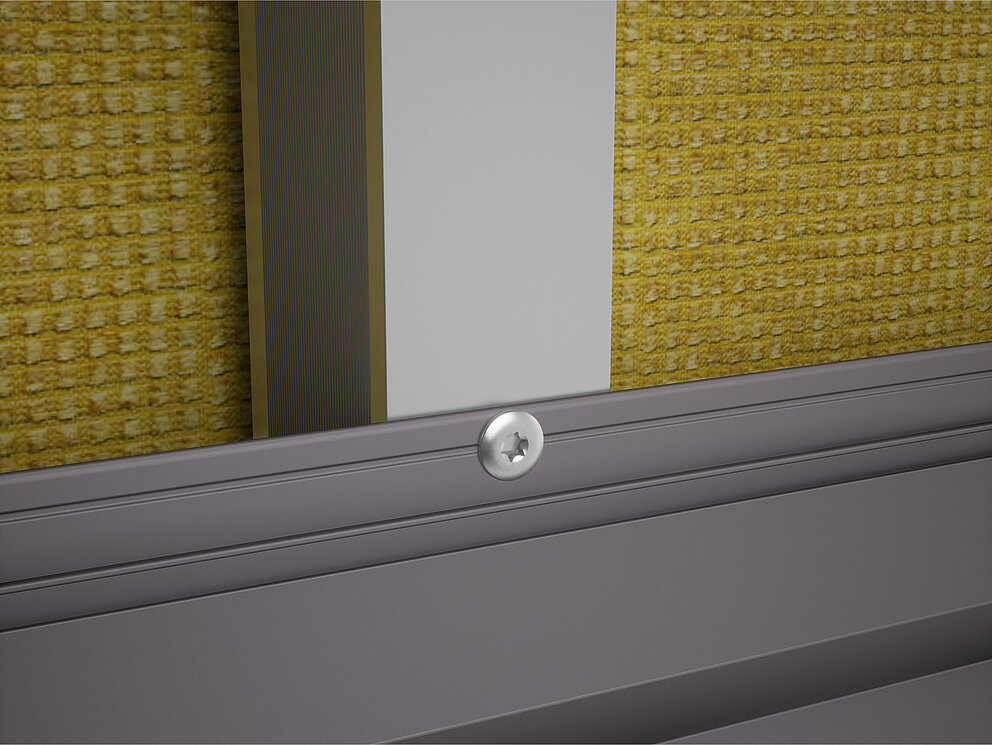

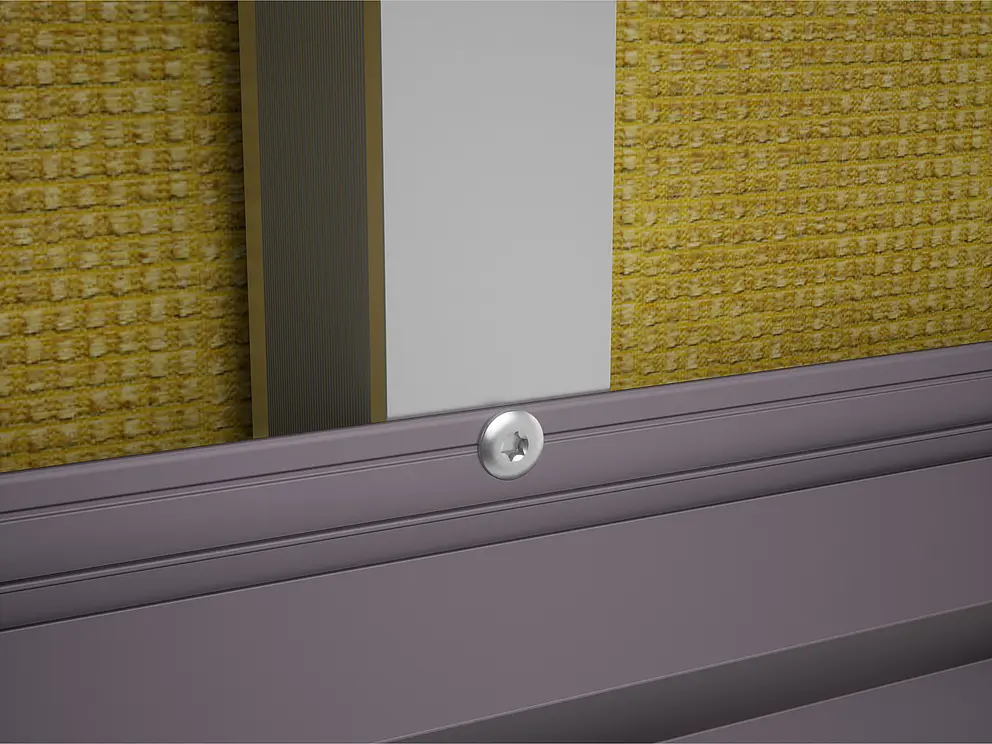

Glede na način montaže s pomičnim sidrom ali brez njega se fiksna točka, ki zagotavlja položaj profila, izvede različno. Če je montaža izvedena brez pomičnega sidra, je mogoče samovrtalni vijak neposredno priviti brez predvrtanja profila in podkonstrukcije.

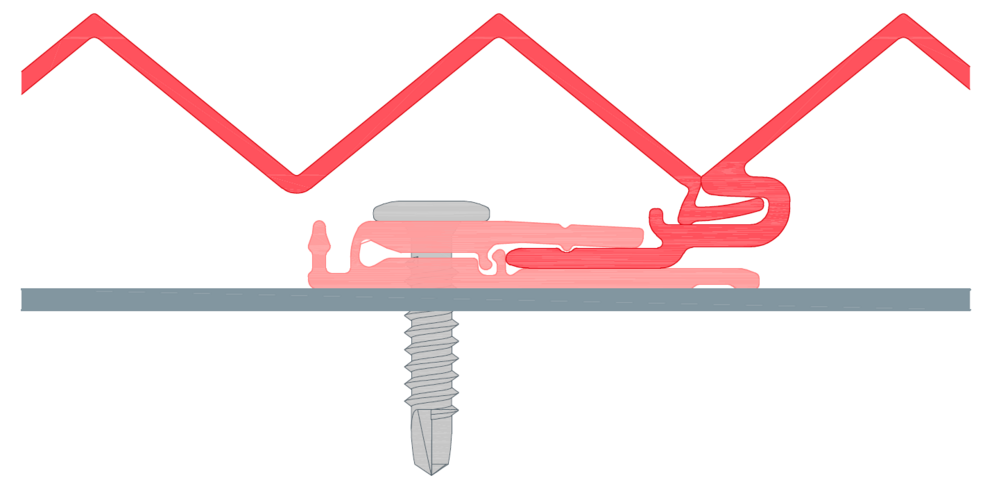

Če so profili montirani s pomičnim sidrom, je nujno paziti, da je pomično sidro uporabljeno tudi na fiksni točki. Le tako ostane ohranjena razdalja do nosilnega profila podkonstrukcije, ki je določena z gradbeno višino pomičnega sidra 2,1 mm. Pri tem se posebni vijak ne vodi skozi vnaprej izbito vrtino, temveč se ga namesti v spodaj ležeči vrtalni kanal, ki ga je treba predhodno zvrtati s kovinskim svedrom Ø 3,0 mm.

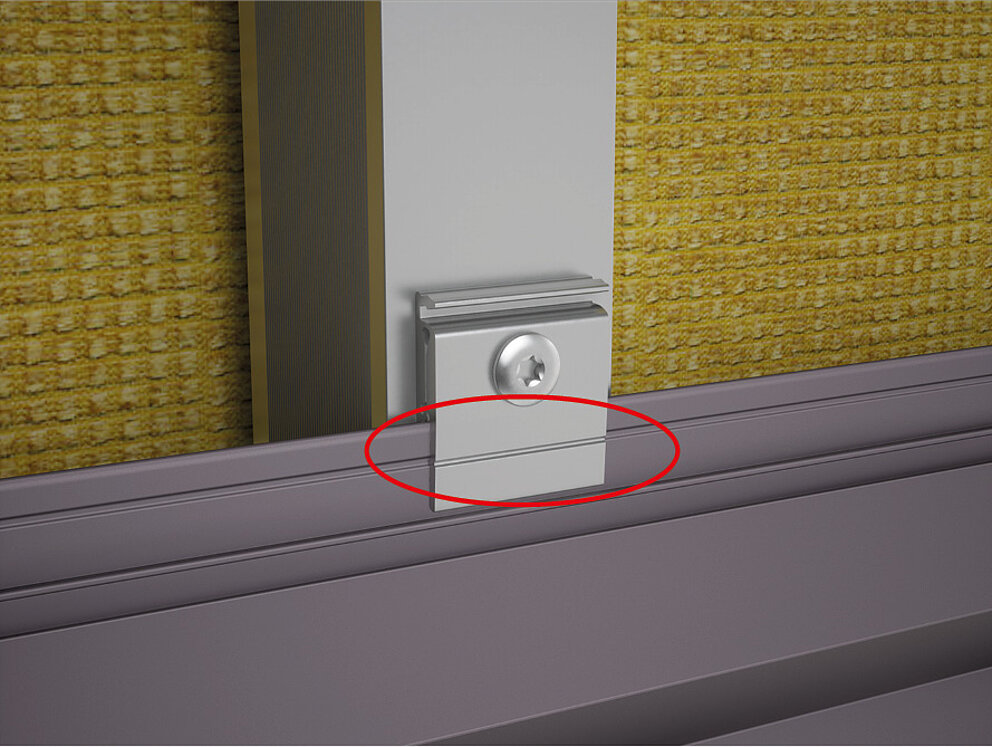

Pritrdilni vijak se privije skozi vnaprej izbito vrtino pomičnega sidra, ki omogoča montažo ekstrudirano stiskanih profilov ob upoštevanju raztezanja.
Zagotovite, da pomično sidro vedno v celoti nalega na nosilni profil in da sta poglobljena utora sidra in profila natančno poravnana.
Pazite, da se pri prekinitvah, kot so spojne fuge, ohranita vodenje linij in poravnava ekstrudirano stiskanih profilov. Za kontrolo priporočamo, da profile v rednih intervalih, najpozneje pa po petih profilih, z vrvicami označite s kontrolnimi linijami.

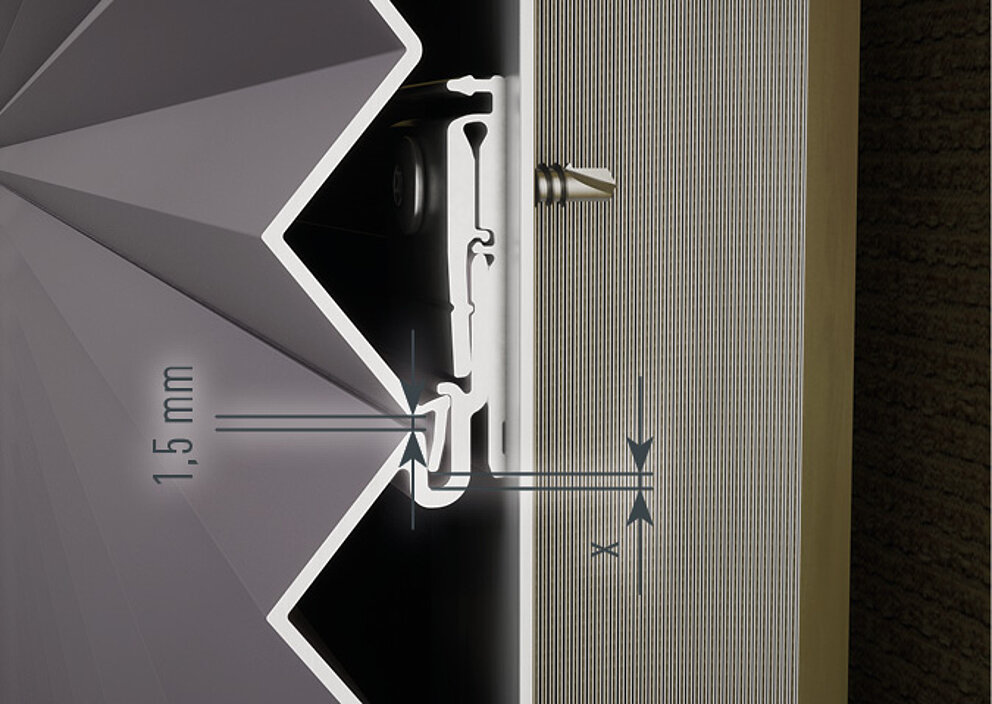

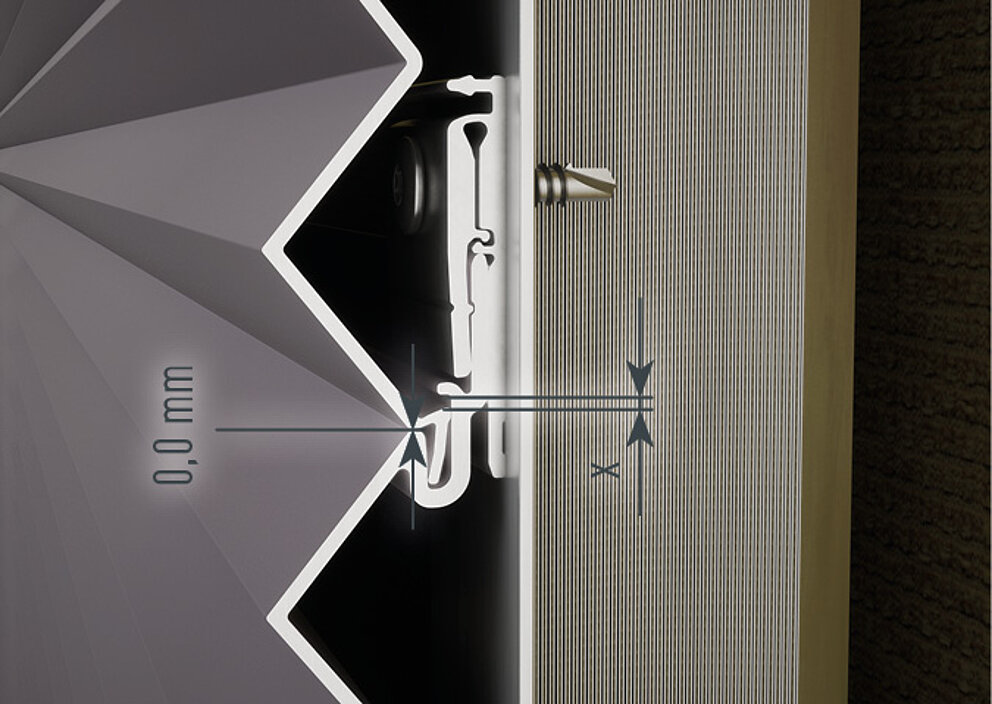

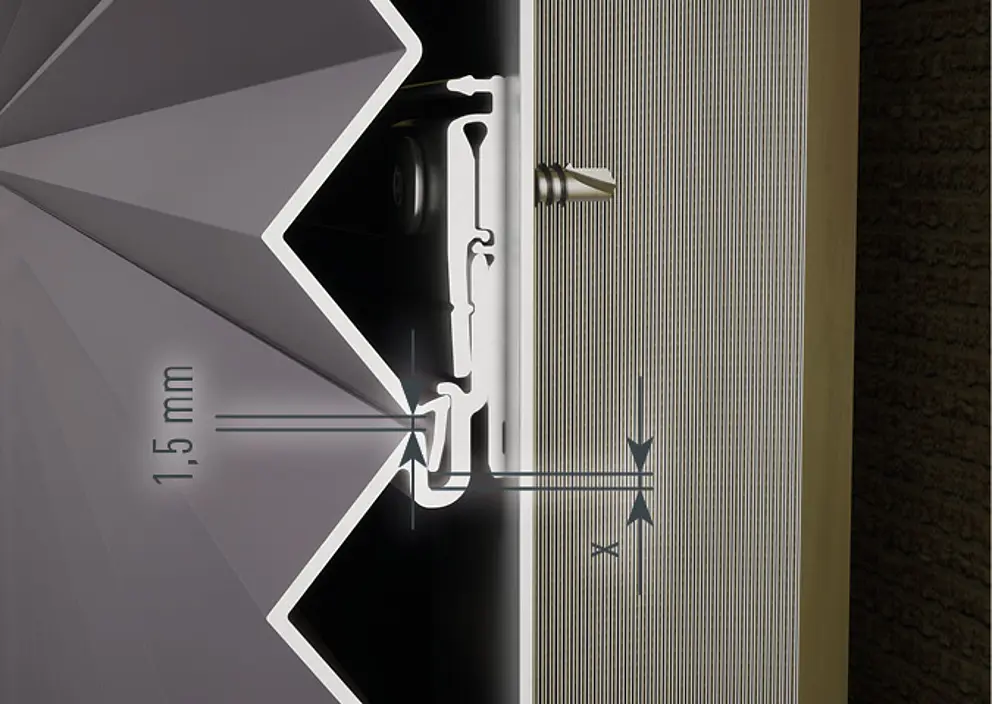

Montažni sistem omogoča za vsako pokrivno širino izravnavo +1,5/–0 mm. Če je treba izvesti izravnavo, priporočamo, da jo razdelite na več profilov, da zagotovite ravnost vrste in preprečite nastanek izrazitih fug. Na ta način izravnava ostane skrita in je vizualno skoraj neopažena, s čimer se doseže enakomeren in diskreten videz.
