Teh tabel ni mogoče uporabiti zaradi različnih državnih predpisov v Nemčiji in Švici. Za podrobnejše informacije se obrnite na službo za tehnično pomoč v ustrezni državi.
Pritrditev s fiksnimi in pomičnimi sidri se izvede glede na statične zahteve. Nacionalni standardi in strokovna pravila lahko določajo drugačne zahteve in jih je treba upoštevati. V spodnjih tabelah najdete navedbo najmanjšega števila sider [kos/m²] glede na kategorijo terena, višino stavbe in osnovno hitrost vetra.
Opomba

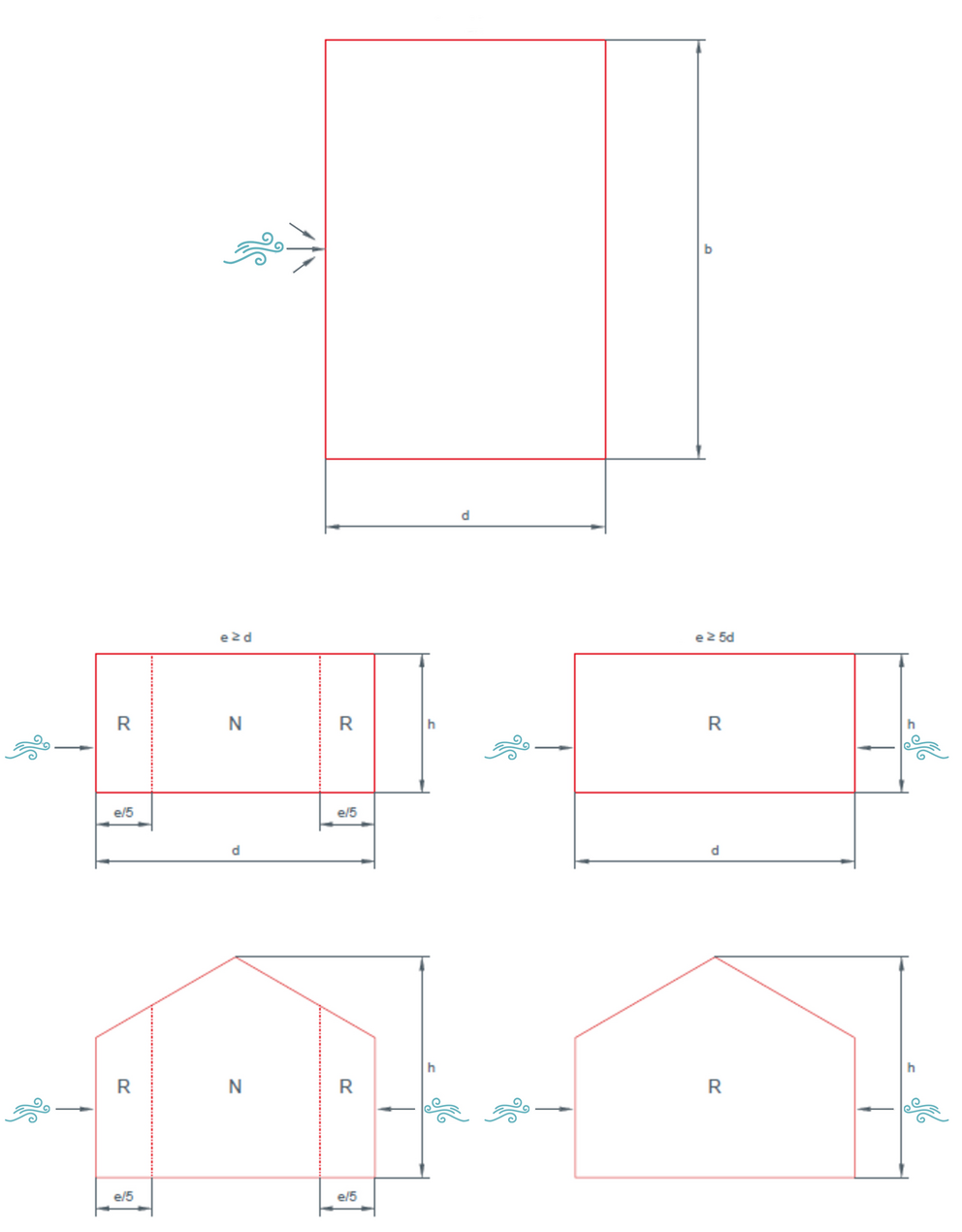

e = b ali 2*h (odločilna je manjša vrednost) – razdalja se nanaša na osnovno površino
b = mera prečno na veter
h = največja višina stavbe
Kategorija terena II
Osnovni tlak hitrosti [kN/m²] |
Osnovna hitrost [m/s] |
Višina stavbe < 15 [m] |
Višina stavbe 15–30 [m] |
Višina stavbe 30–50 [m] |
N | R [kosov/m²] |
N | R [kosov/m²] |
N | R [kosov/m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |
Kategorija terena III
Osnovni tlak hitrosti [kN/m²] |
Osnovna hitrost [m/s] |
Višina stavbe < 15 [m] |
Višina stavbe 15–30 [m] |
Višina stavbe 30–50 [m] |
N | R [kosov/m²] |
N | R [kosov/m²] |
N | R [kosov/m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |
Kategorija terena IV
Osnovni tlak hitrosti [kN/m²] |
Osnovna hitrost [m/s] |
Višina stavbe < 15 [m] |
Višina stavbe 15–30 [m] |
Višina stavbe 30–50 [m] |
N | R [kosov/m²] |
N | R [kosov/m²] |
N | R [kosov/m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
Navedena najmanjša števila sider zajemajo faktor delne varnosti 1,35 in so določena kot teoretične vrednosti. R = mejno območje (koeficient zunanjega tlaka cpe = –1,4), N = običajno območje (koeficient zunanjega tlaka = –1,1).
Napotek
Ne glede na izračunane vrednosti razdalja med sidri ne sme presegati 330 mm v območju fiksnih sider in 500 mm v območju drsnih sider. V območju dodatnih elementov, pritrjenih na zgibe (podkonstrukcija PV), razdalja med sidri ne sme presegati 330 mm!
Izračun razdalje med sidri glede na širino trakov in zahtevanega števila sider/m².
100: (širina traku [m] × število sider [kosov/m²]) = razmik med sidri (v cm) [najv. razdalja med sidri 50 cm, najv. razdalja med fiksnimi sidri 33 cm]
Primer:
Mejno območje (R) = 100 : (0,43 m × 5,8 kosa/m²) = 40 cm → razmik med sidri 40 in 33 cm [najv. razdalja med sidri 50 cm, najv. razdalja med fiksnimi sidri 33 cm]
Normalno območje (N) = 100 : (0,43 m × 4,6 kosa/m²) = 50,6 cm → razmik med sidri 50 in 33 cm [najv. razdalja med sidri 50 cm, najv. razdalja med fiksnimi sidri 33 cm]
