Montaža varnostne sponke

Razdalja med varnostno sponko in vzmetjo elementa Siding je odločilna za montažo brez omejitev glede raztezanja materiala. Iz tega razloga pritrdite varnostno sponke izključno z ustreznim montažnim pripomočkom, da s tem zagotovite konstantno razdaljo.

Pri naslednji kombinaciji debeline materiala in celotne širine je treba na vseh pritrdilnih mestih namestiti varnostno sponko (vsaka stran mora biti pritrjena na vsaj dva profila podkonstrukcije).

Napotek

Pri perforiranih elementih Siding sta podkonstrukcija in pritrdilni trak z varnostnimi sponkami vidna skozi luknje.

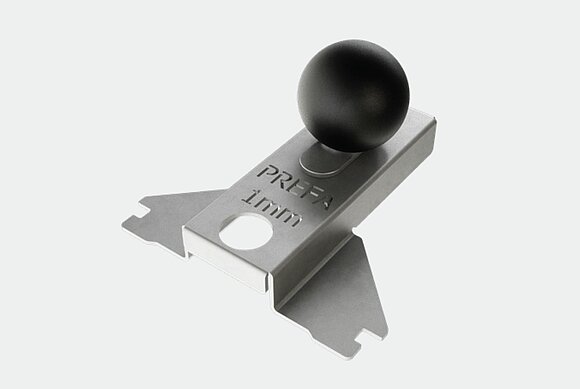

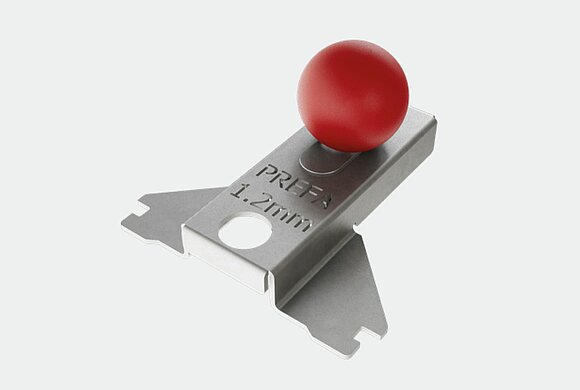

Montažni pripomoček za varnostne sponke za debelino materiala 1,0 mm	Montažni pripomoček za varnostne sponke za debelino materiala 1,2 mm
Za montažo varnostne sponke ob: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Za montažo varnostne sponke ob: Siding 400 × 1,2 mm Siding perforiran 400 × 1,2 mm

Montažni pripomoček za varnostne sponke za debelino materiala 1,0 mm

Montažni pripomoček za varnostne sponke za debelino materiala 1,2 mm

Za montažo varnostne sponke ob:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Za montažo varnostne sponke ob:

Siding 400 × 1,2 mm
Siding perforiran 400 × 1,2 mm

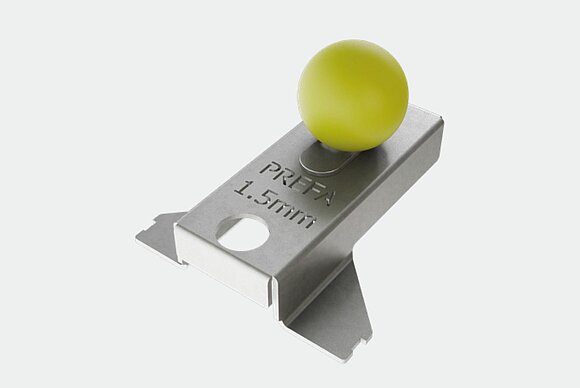

Montažni pripomoček za varnostne sponke za debelino materiala 1,5 mm
Za montažo varnostne sponke ob: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Montažni pripomoček za varnostne sponke za debelino materiala 1,5 mm

Za montažo varnostne sponke ob:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

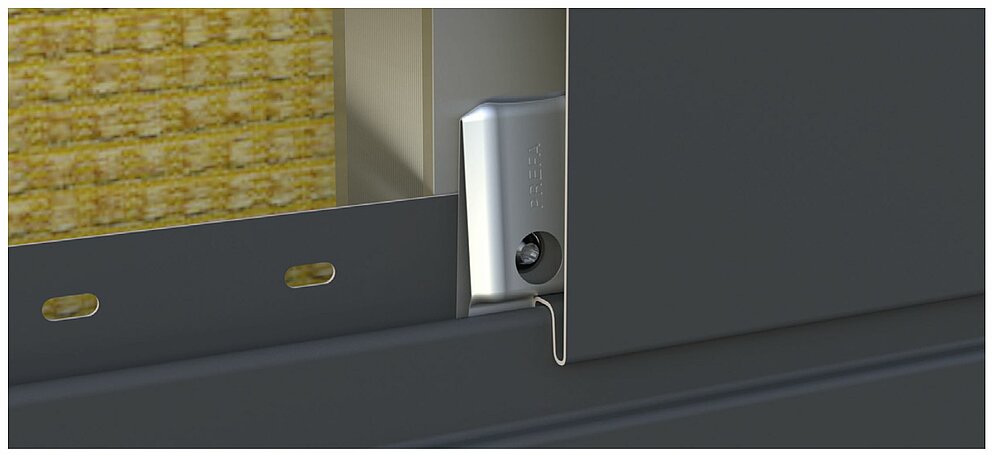

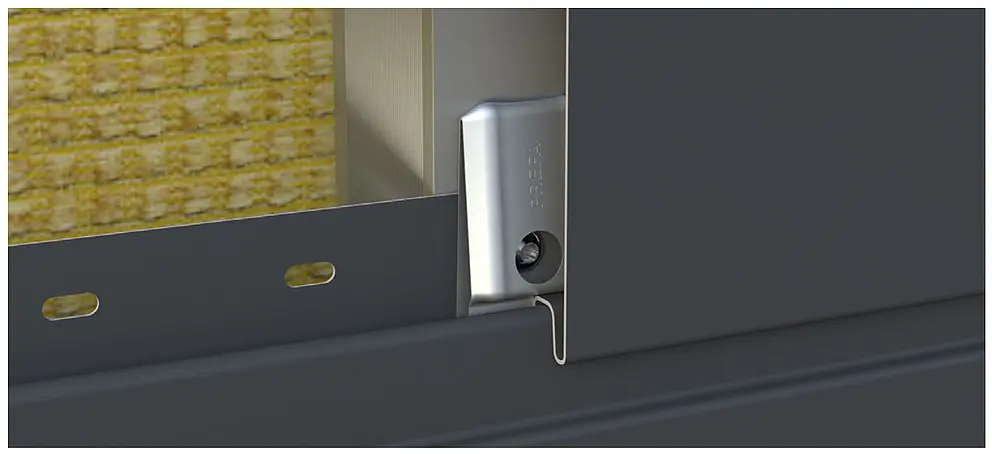

Varnostno sponko, ki zadrži zgoraj ležeči element Siding, privijete na pritrdilni trak (vzmet):

Varnostna sponka

Napotek

Če začnete npr. fasado z elementom Siding 400 × 1,2 mm, morate varnostno sponko pritrditi na začetni profil.

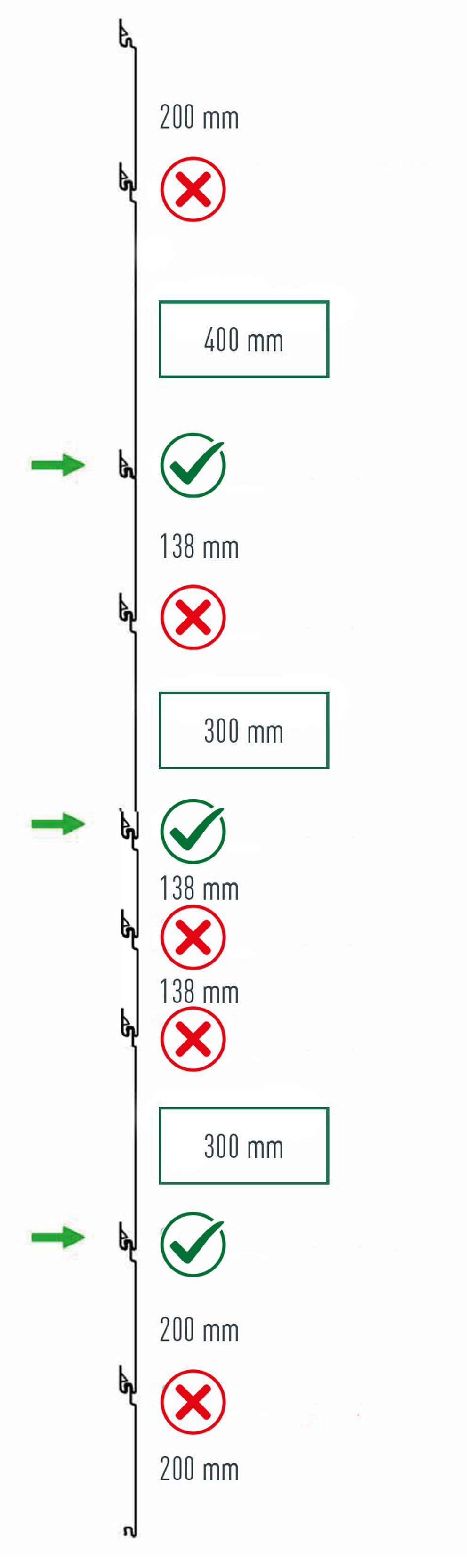

Varnostna sponka Siding.X

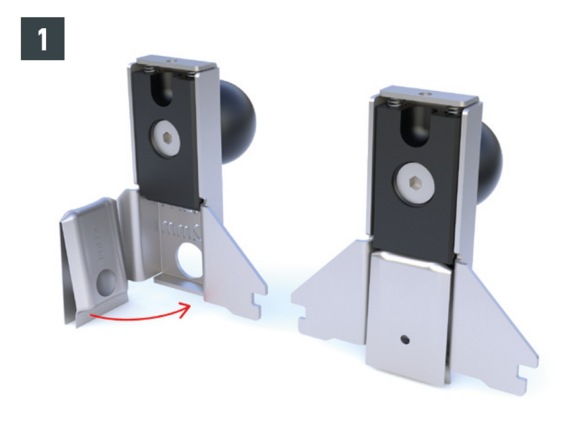

Varnostno sponko PREFA vstavite v montažni pripomoček PREFA (sl. 1).

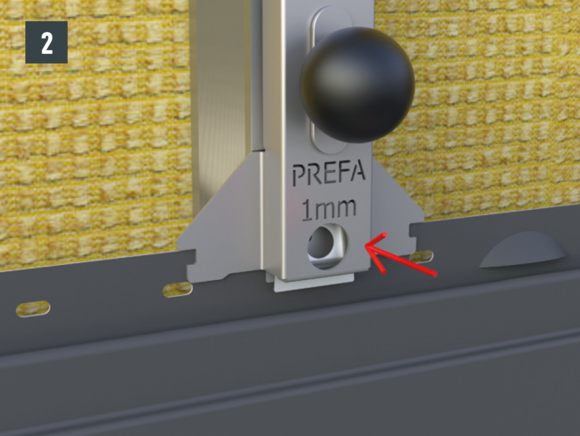

Montažni pripomoček PREFA z vstavljeno varnostno sponko nato namestite na pritrdilni trak in ga bočno poravnajte. Odprtina na hrbtni strani objemke mora ležati na sredini vzdolžne odprtine na elementu Siding (sl. 2).

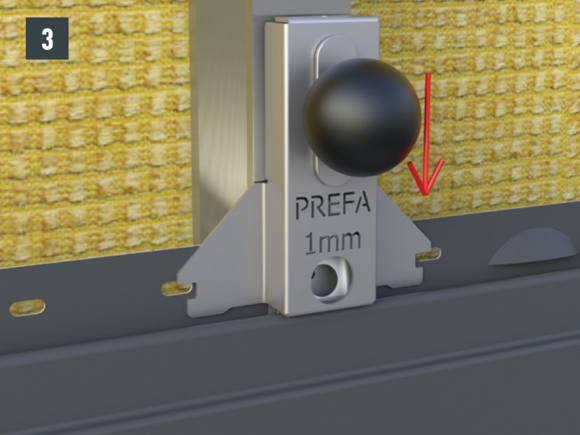

Montažni pripomoček PREFA skupaj z varnostno sponko PREFA vstavite v pritrdilno zanko (sl. 3).

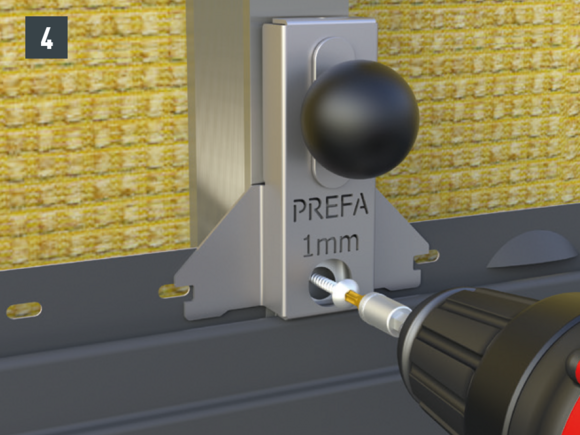

S tem je varnostna sponka ustrezno pritrjena na podkonstrukcijo (sl. 4).

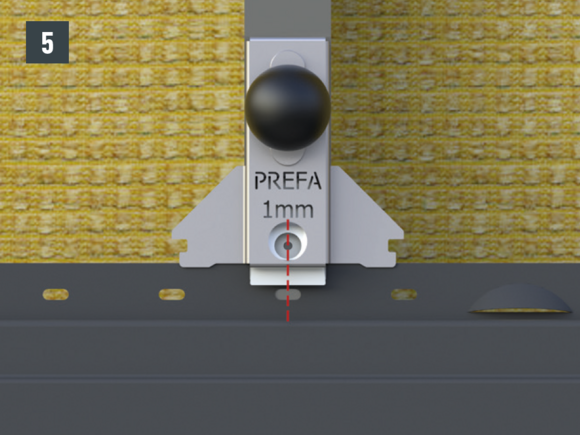

Bodite pozorni na to, da je montažni pripomoček nameščen v sredino vzdolžne odprtine. Stranska krilca na montažnem pripomočku pomagajo pri iskanju pravilnega položaja na sredini vzdolžne luknje (slika 5).

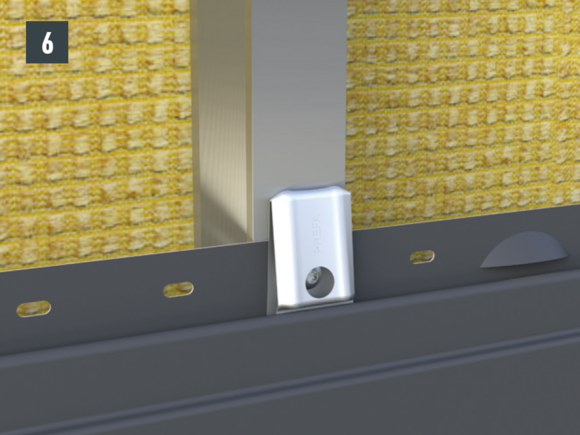

Montažni pripomoček PREFA lahko zdaj odstranite s pritrdilnega traku. Posledica tega je razdalja, potrebna za nadaljnjo montažo (sl. 6).

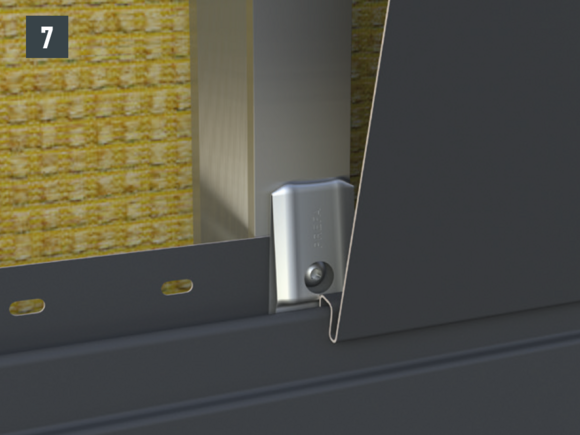

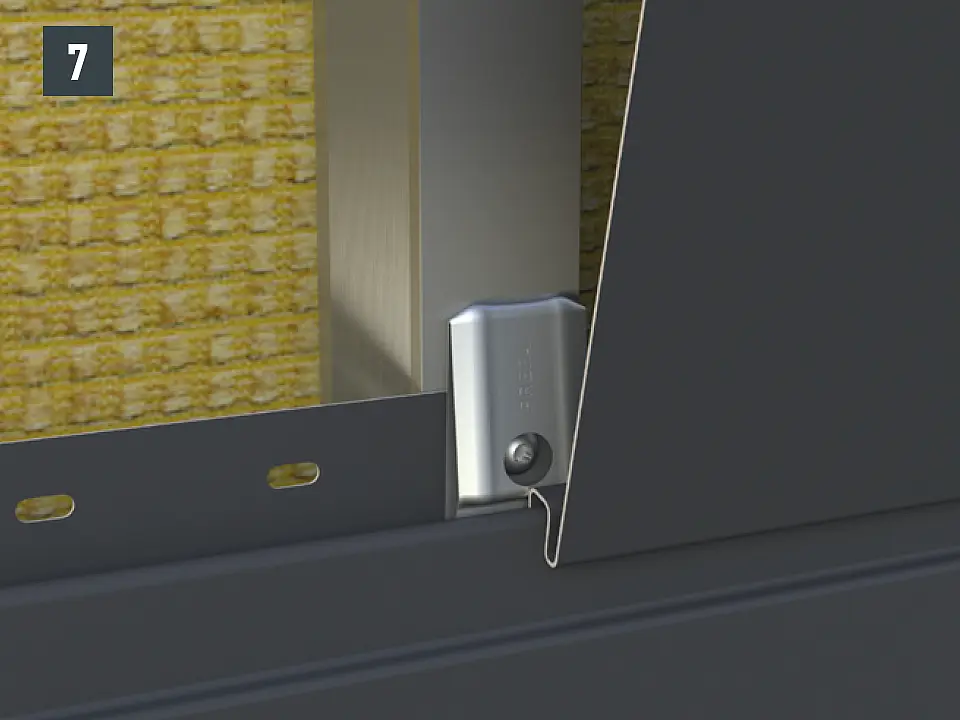

Nato v skladu z navodili za montažo namestite element PREFA Siding, ki ga drži varnostna sponka (sl. 7).
