Kliknite želeno temo, da se neposredno pomaknete do ustreznih navodil:
Montaža izpustnih cevi poteka s cevnimi objemkami. Glede na podlago (fasadna površina) je treba izbrati primerna pritrjevala za cevne objemke.

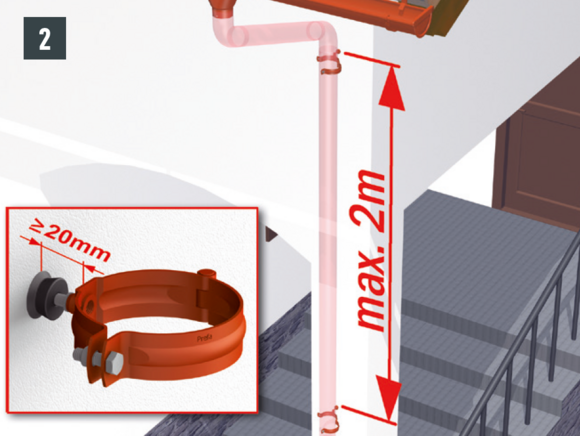

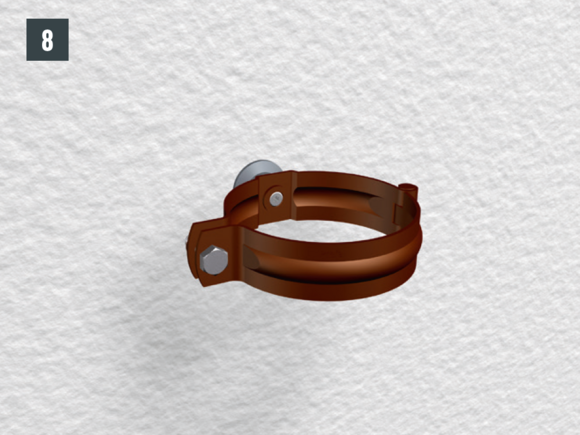

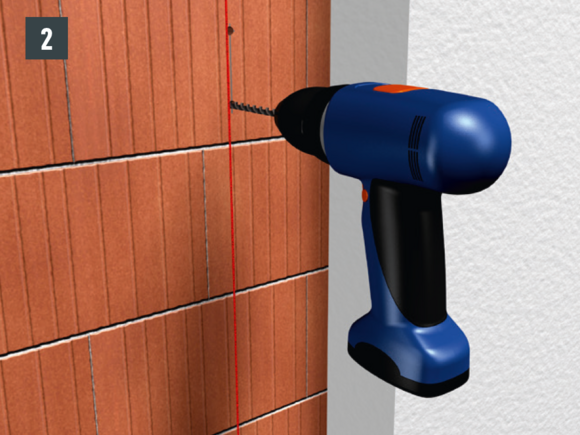

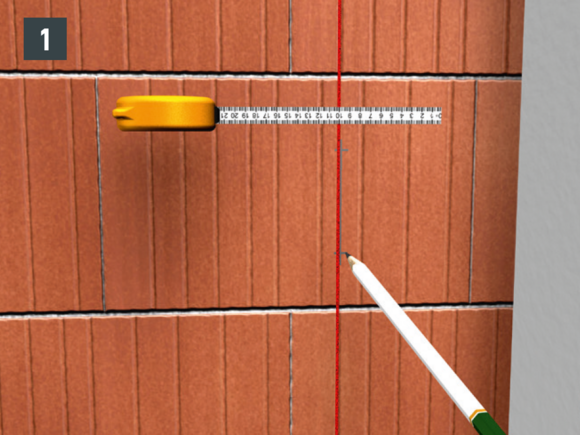

Cevne objemke je treba montirati tako, da je upoštevana najm. 20 mm razdalja med zadnjo stranjo cevi in fasado. Razmik med cevnimi objemkami ne sme biti večji od 2 m. (Nacionalni standardi in strokovna pravila lahko dovoljujejo večje razmake. Zaradi dolžine padne cevi PREFA 3 m se je kot praktičen izkazal največji razmak 2 m.)
Pokrivne kapa za trne cevne objemke lahko izpolnjujejo naslednje funkcije:
Napotek

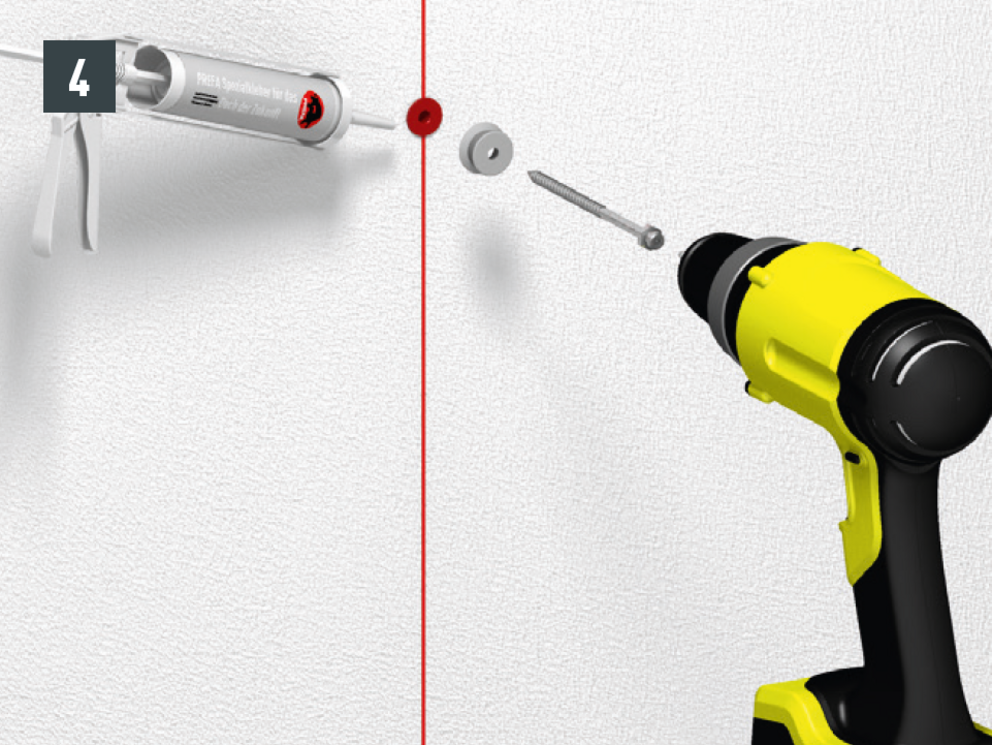

Po potrebi je treba pokrivno kapo zatesniti pri fasadi (npr. s posebnim silikonom ali posebnim lepilom pod pokrovčkom), da zagotovite zaščito pred močnim dežjem.

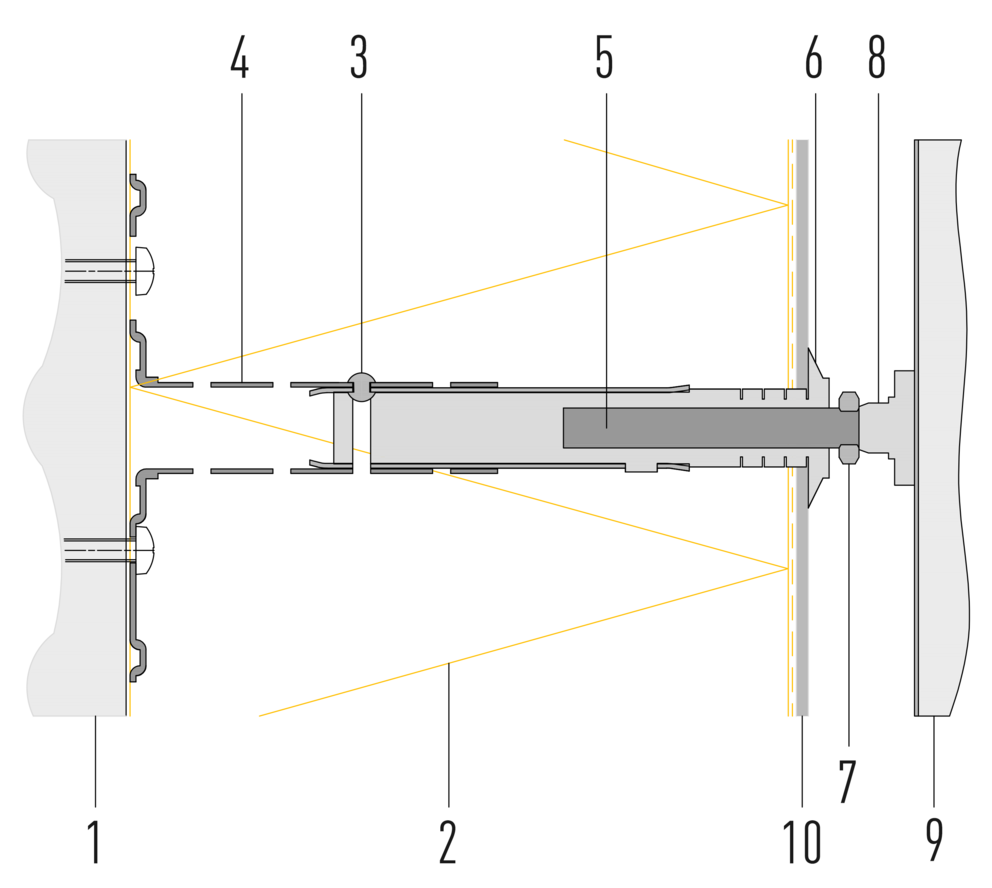

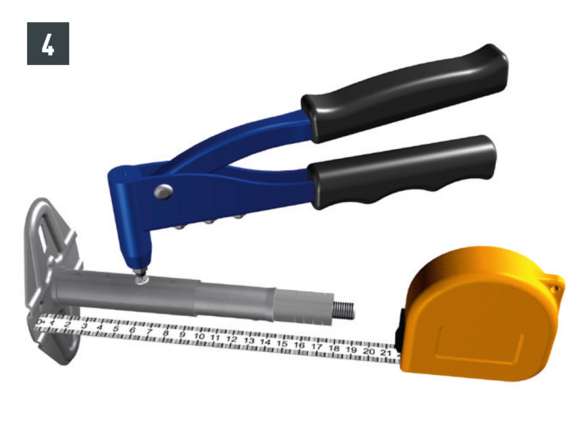

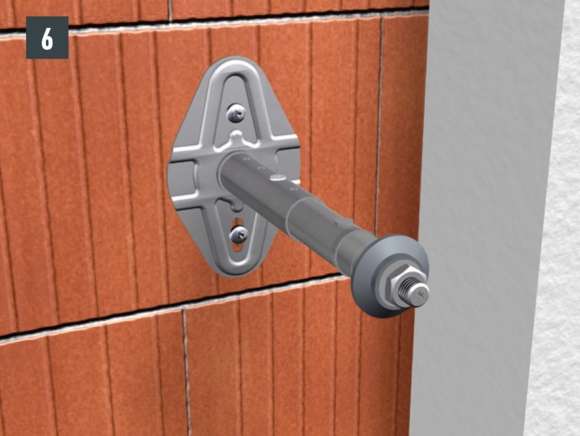

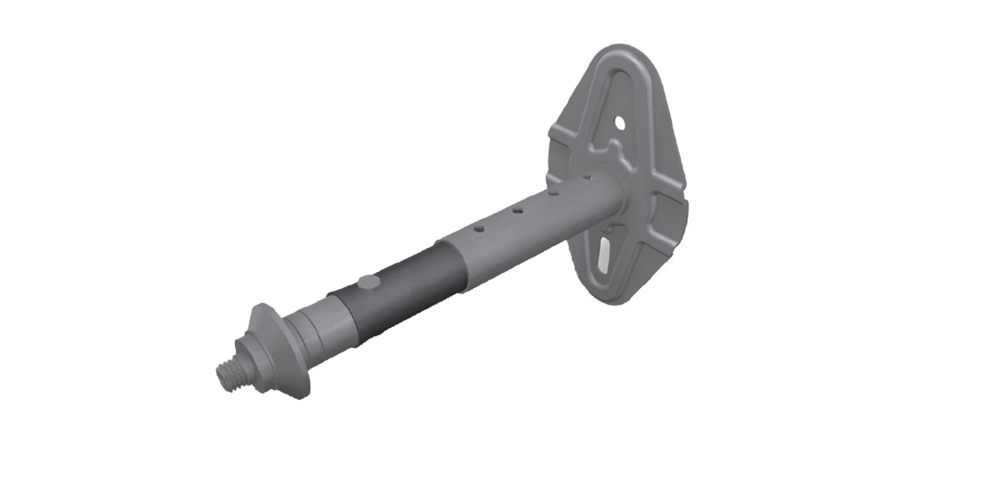

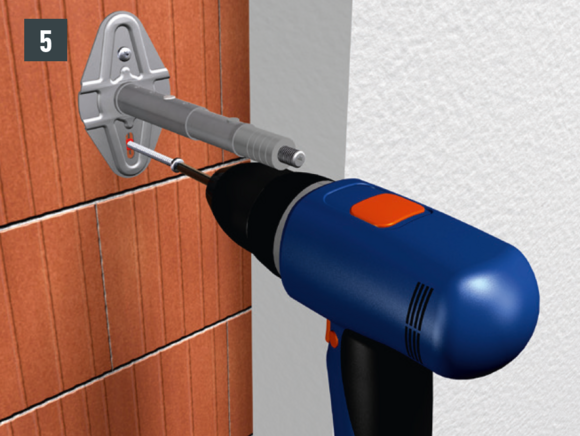

Za uporabo pri še neizdelanih fasadah Eps (na voljo za debelino izolacije 100–180 mm in 180– 260 mm).
Napotek
Upoštevajte minimalno razdaljo do nosilnih zunanjih vogalov in niš (najm. 100 mm).
1 nosilna podlaga |
6 Pokrivna kapa |

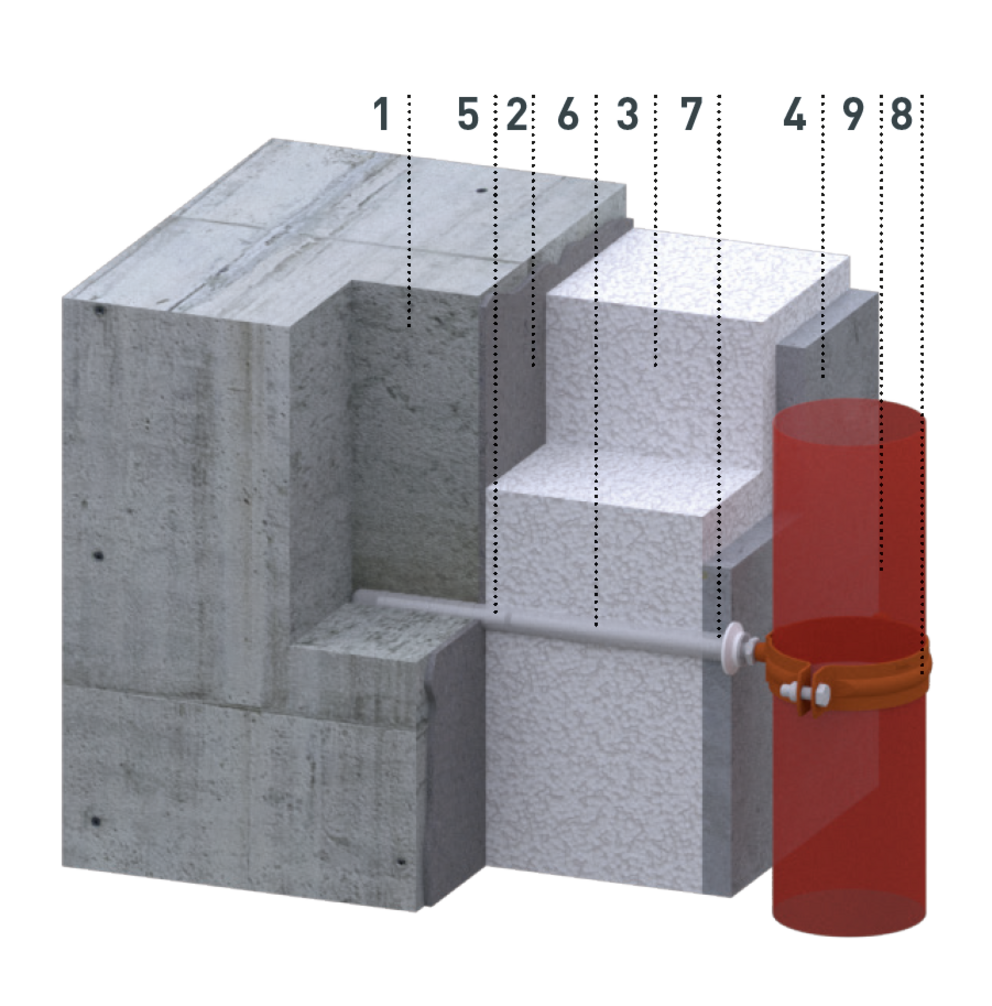

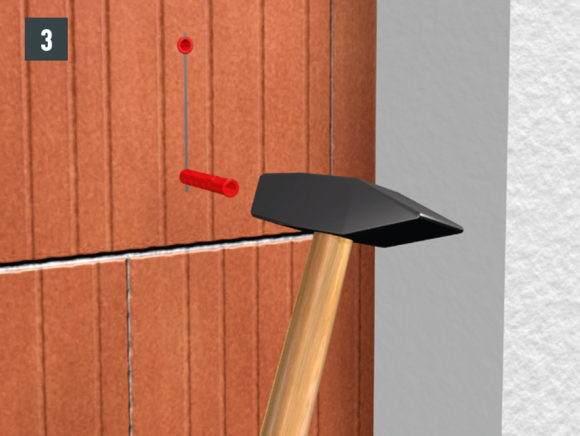

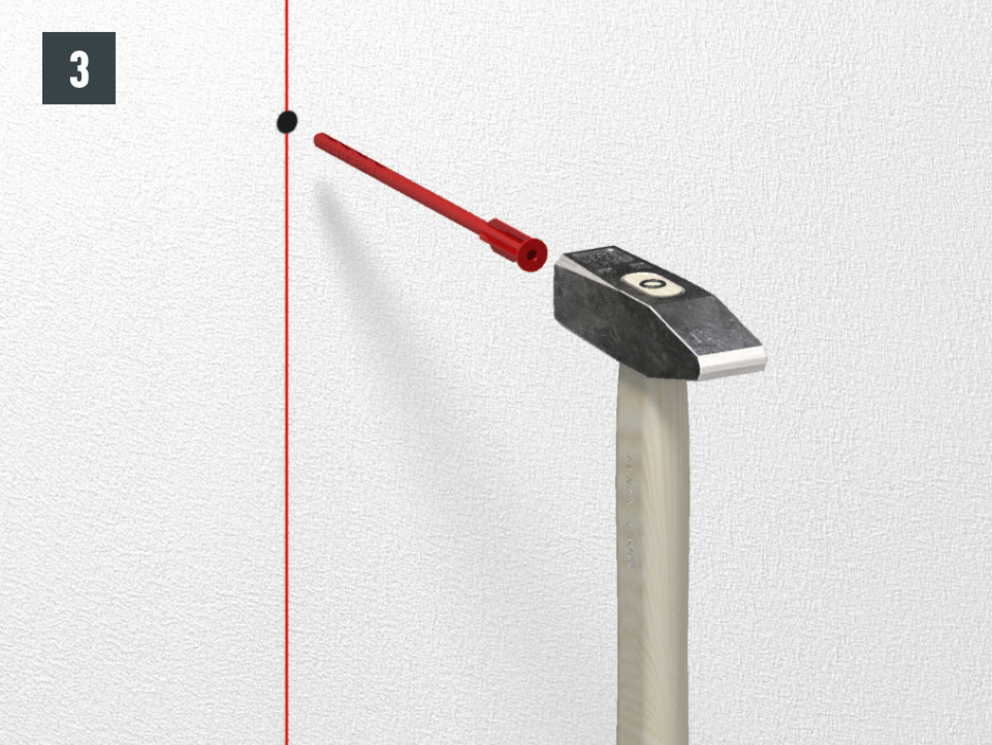

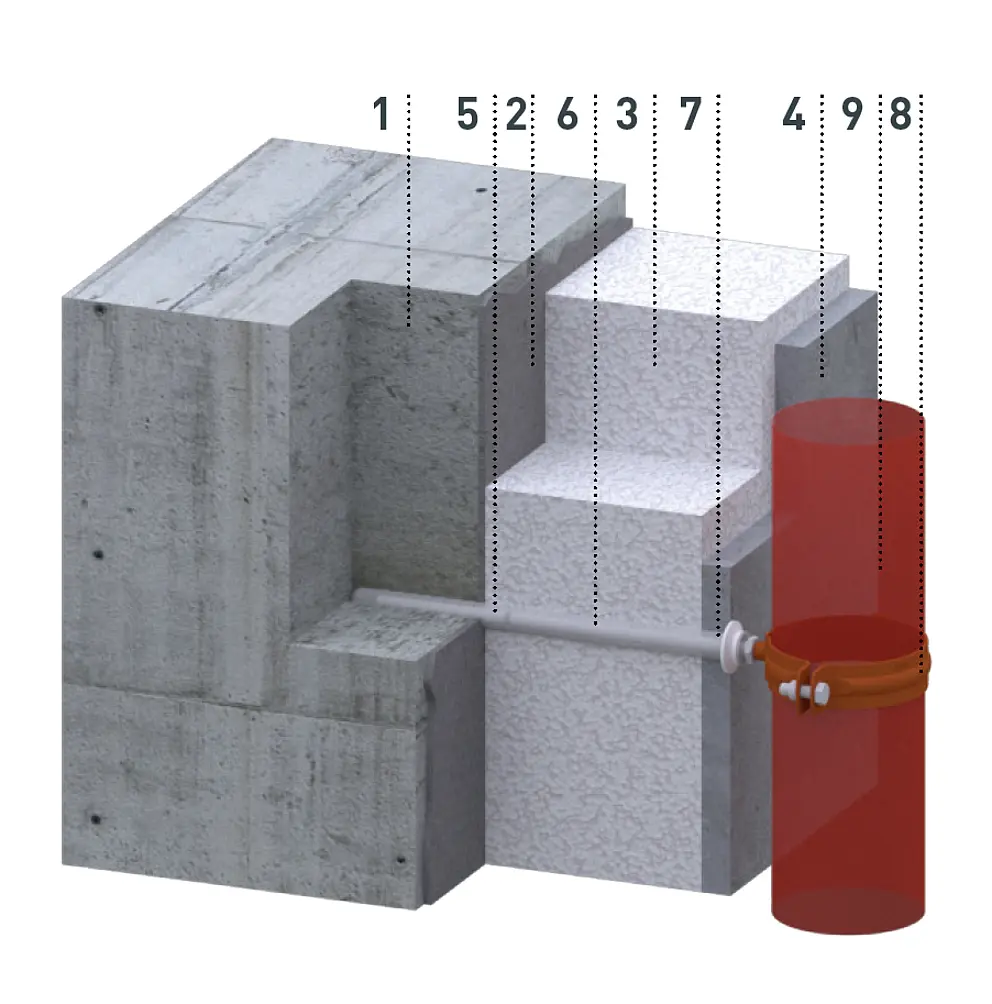

Za uporabo pri obstoječih fasadah EPS (možna debelina izolacije 50–200 mm, minimalna globina sidranja v zid: 70 mm).
Napotek
Razmik med izpustno cevjo PREFA in fasadno površino mora biti najmanj 20 mm. Pri uporabi kvadratne cevi upoštevajte razmik med steno in kvadratno cevjo najm. 45 mm.
1 Zid |
6 Vložek za cevne objemke |

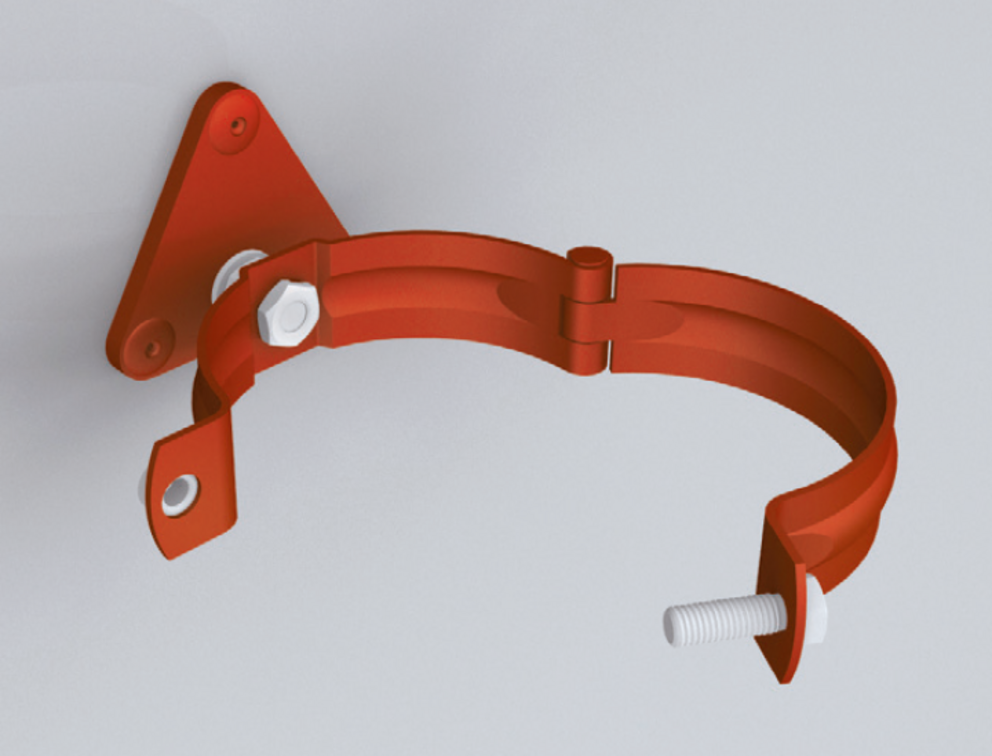

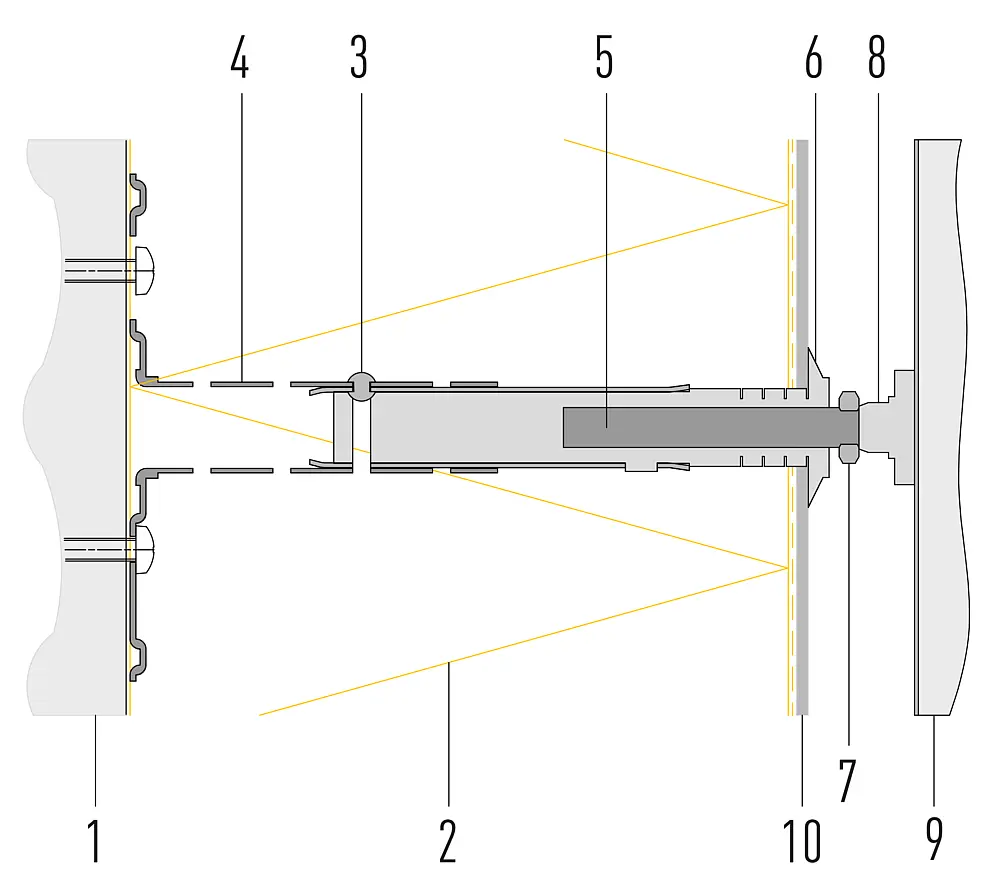

Za uporabo na kovinskih fasadah in podlagah (aluminijasta kompozitna plošča, trapezna fasada, oblikovane cevi).
Napotek
Material za pritrditev ni vključen v obseg dobave. Uporabite vijake in zakovice primerne za podlago.

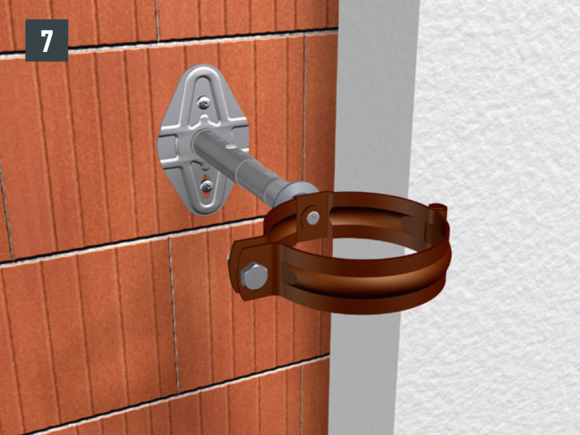

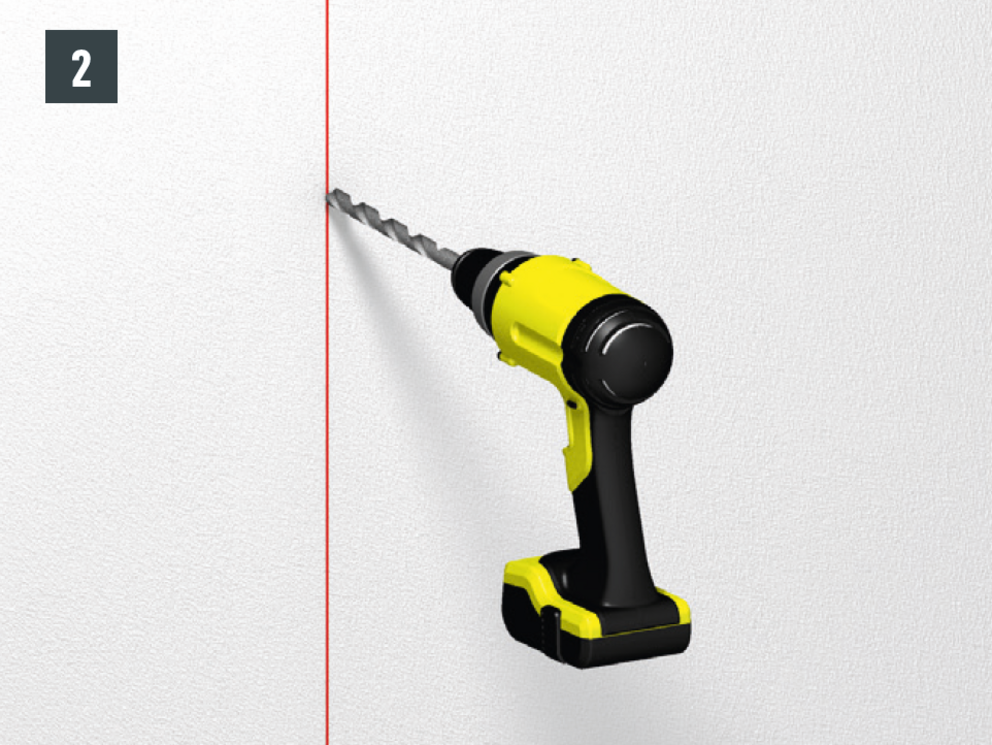

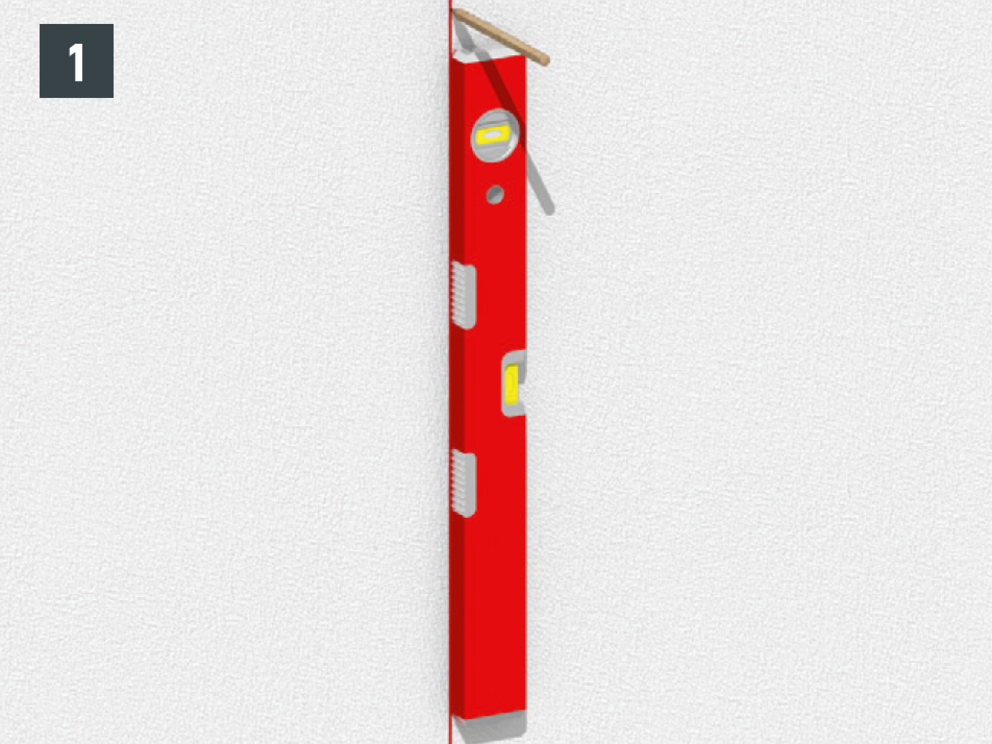

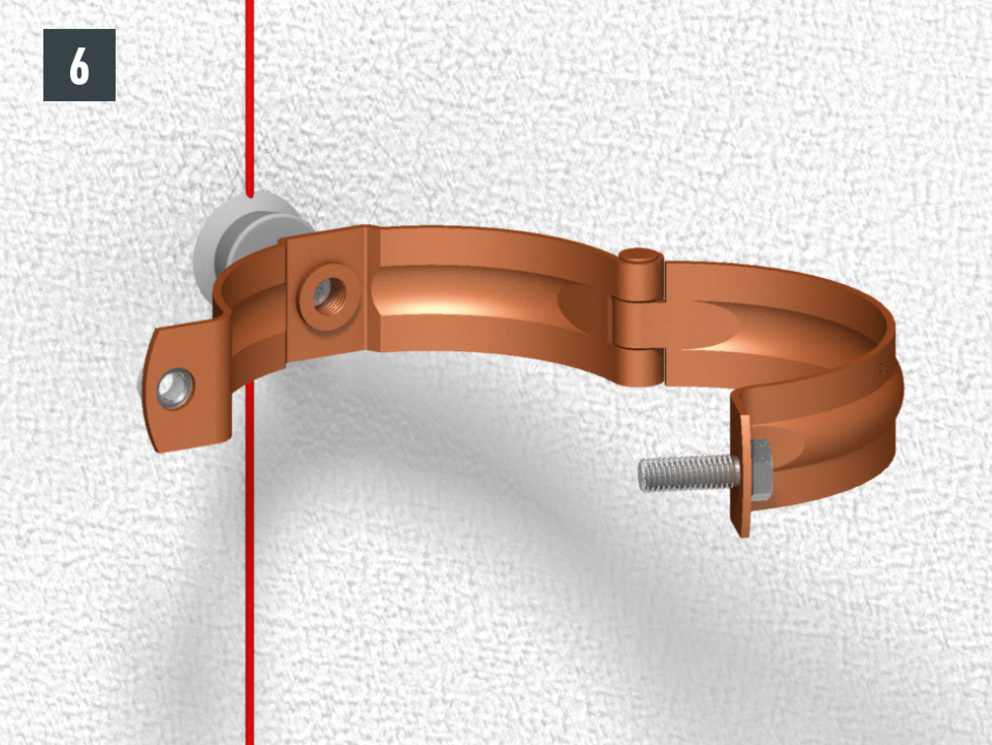

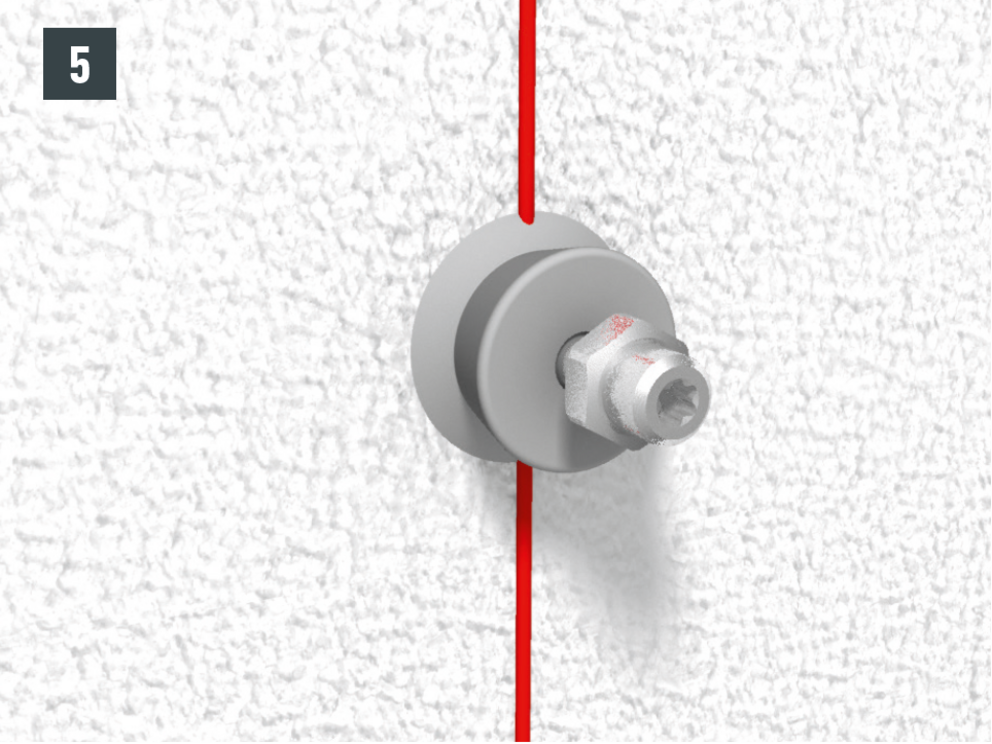

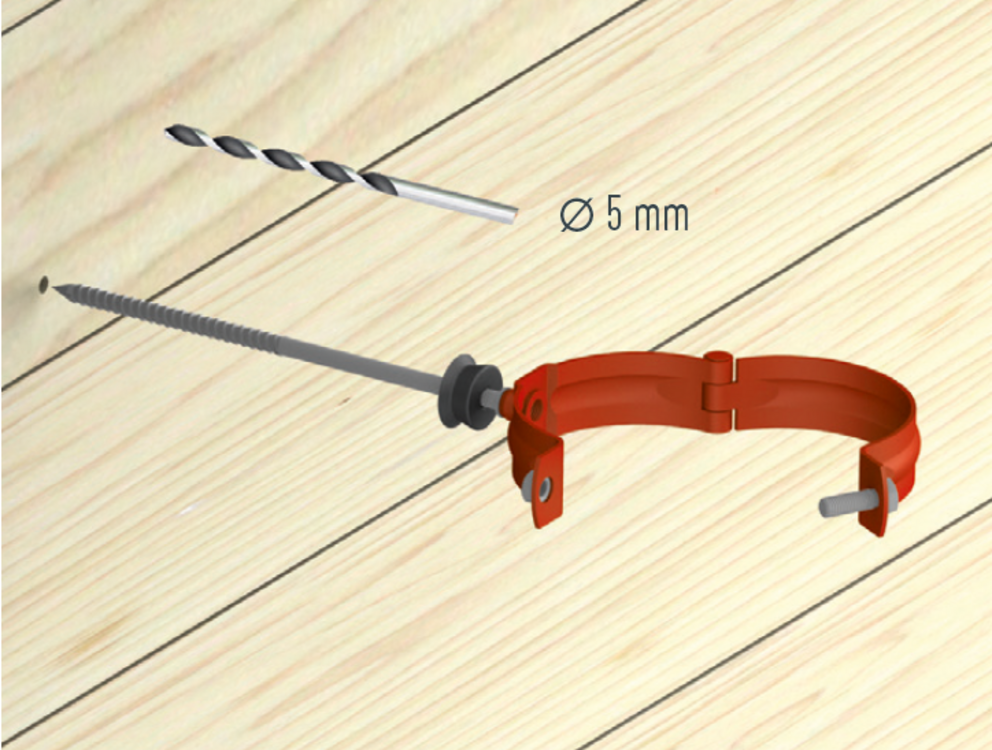

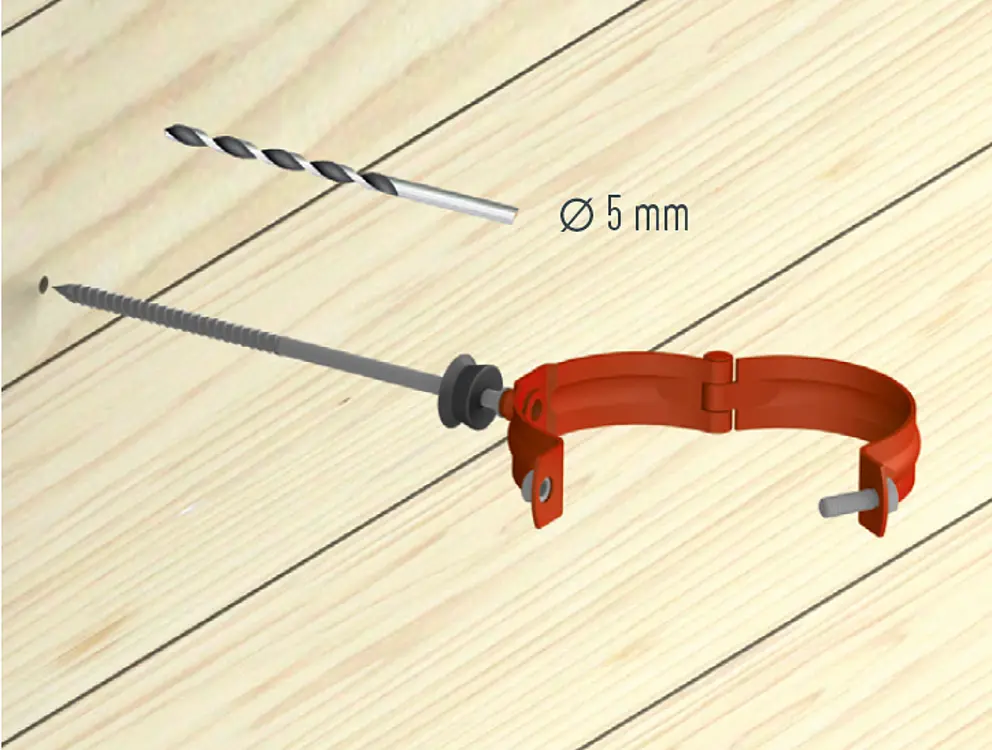

Za uporabo v betonu, opeki in lesu. Dolžina trna 140/200/330 mm. Označite, predhodno izvrtajte luknjo Ø 5 mm, namestite pokrivno kapo in privijte s TX 25.
Po potrebi je treba pokrivno kapo zatesniti pri fasadi (npr. s posebnim silikonom ali posebnim lepilom pod pokrovčkom), da zagotovite zaščito pred močnim dežjem.
Napotek
Bodite posebno previdni pri predvrtanju podlage, vezane s peskom.

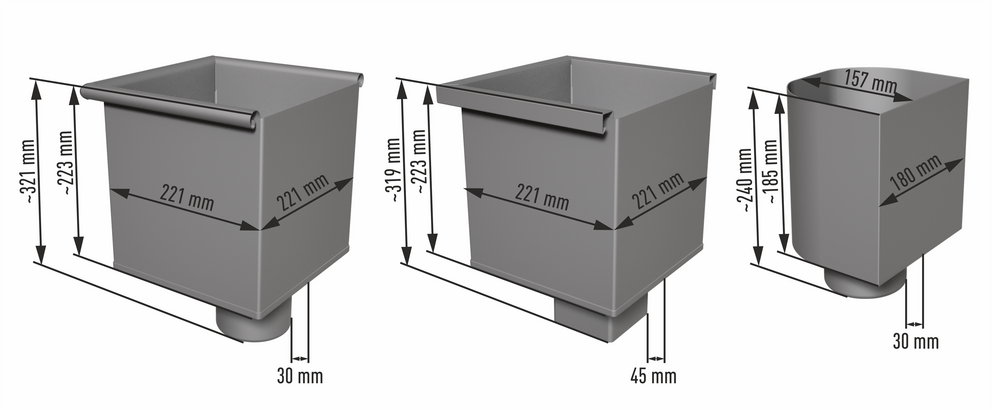

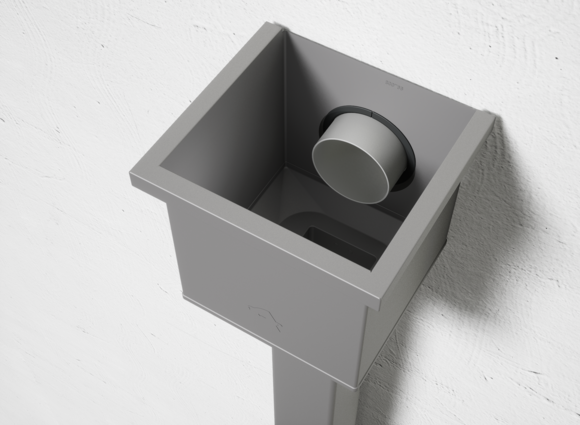

Kotliček je treba na fasado pritrditi z ustreznimi pritrjevali, ki jih je treba pritrditi na posamezno podlago.

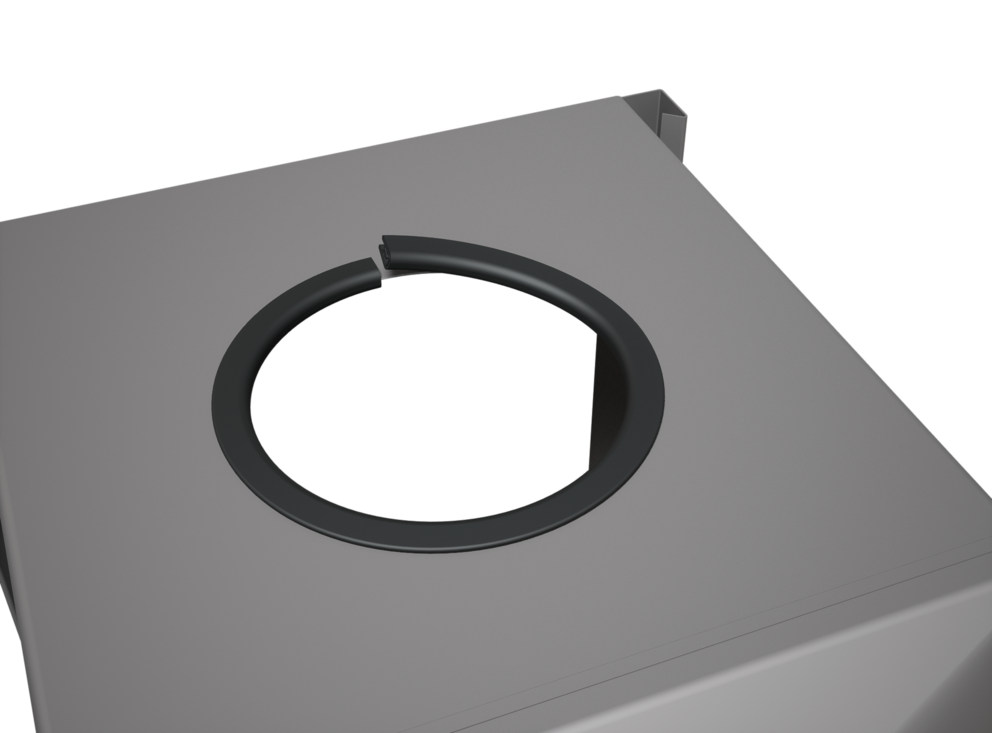

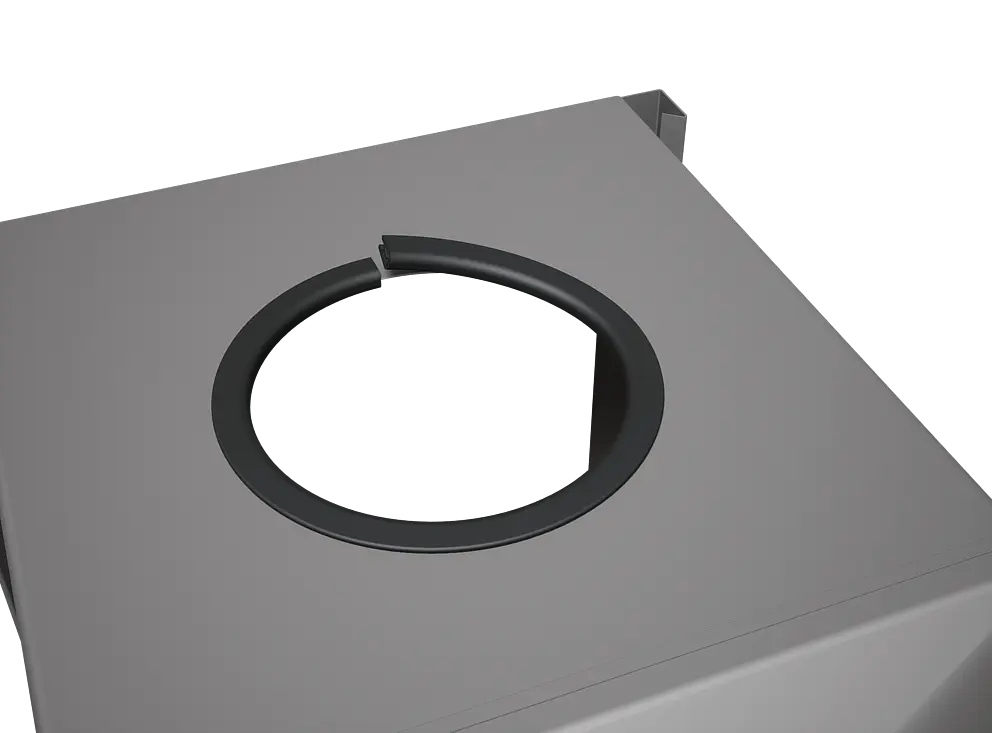

Namestitev tesnila preprečuje, da bi voda na zadnji strani kotlička uhajala.

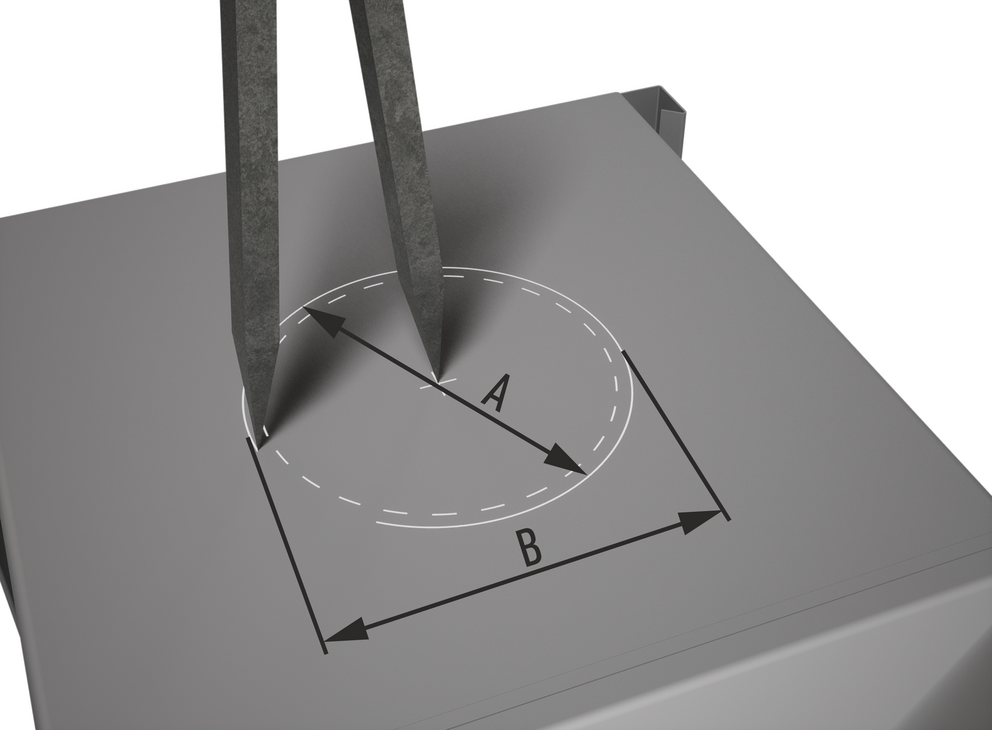

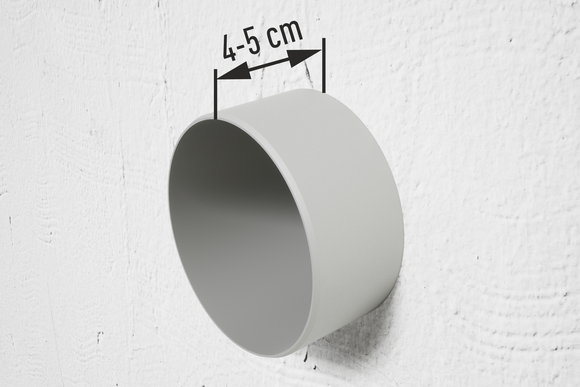

Označite in izrežite premer cevi, vključno z dodatkom za tesnilo na zadnji strani kotlička (slika 1).
Dodatek za tesnilo:
— Im premer: 8 mm
— V polmeru: 4 mm
Napotek
Največji premer: 120 mm

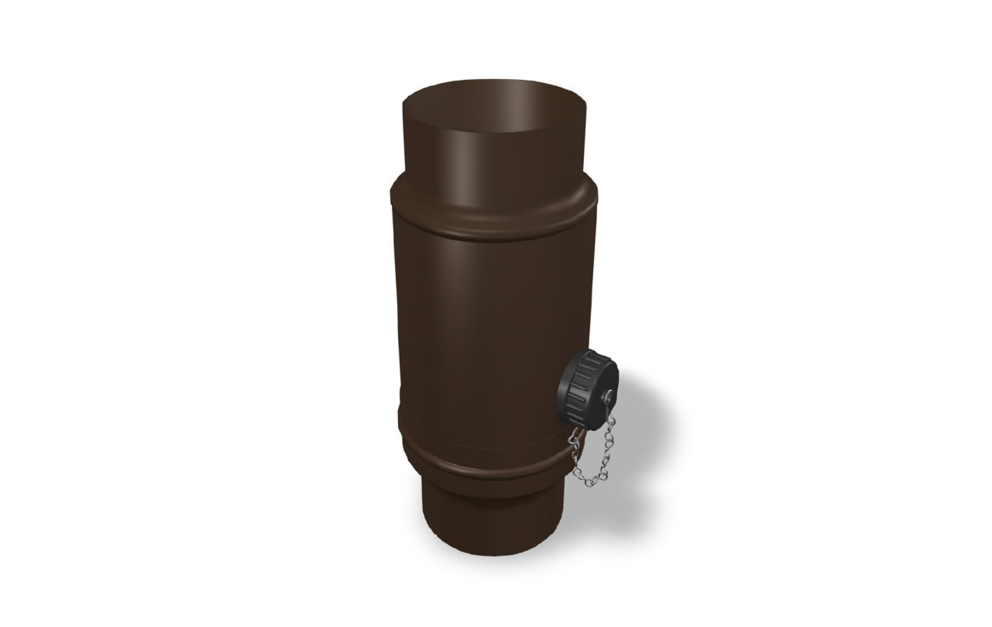

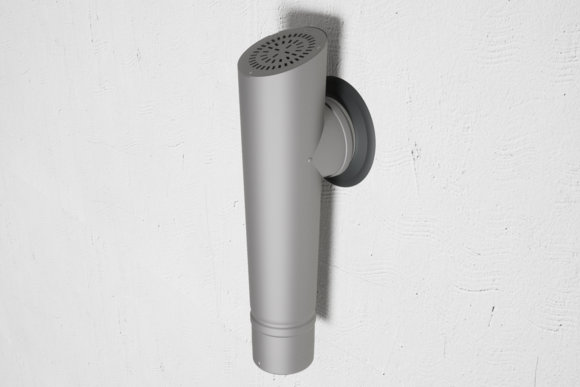

Lovilec vode je priročen pripomoček za optimalno rabo naravnih virov.

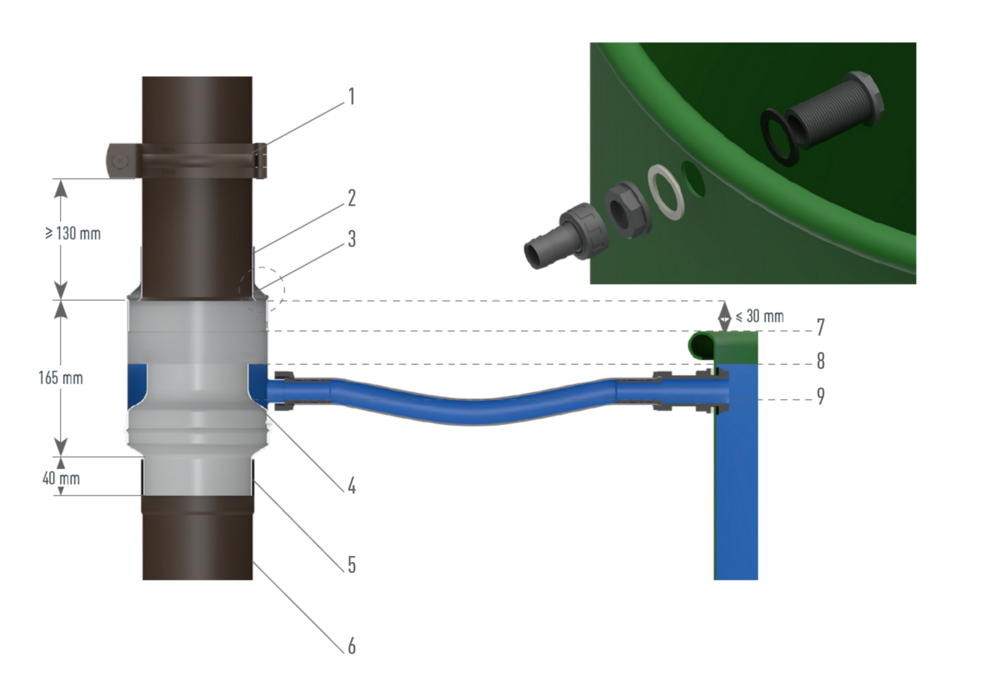

Pri lovilcu vode se sod za deževnico ob dežju napolni z deževnico neposredno prek izpustne cevi in zbira vodo do želene višine.
1 Cevna objemka |
6 Izpustna cev |
Napotek
Listje in umazanijo ter po potrebi led in sneg je treba redno odstranjevati iz vodnega zbiralnika, odvisno od tega, kako umazan je. Da se izognete poškodbam zaradi zmrzali, morate pozimi odstraniti cevni priključek in zapreti vodni zbiralnik s priloženim navojnim pokrovom.
