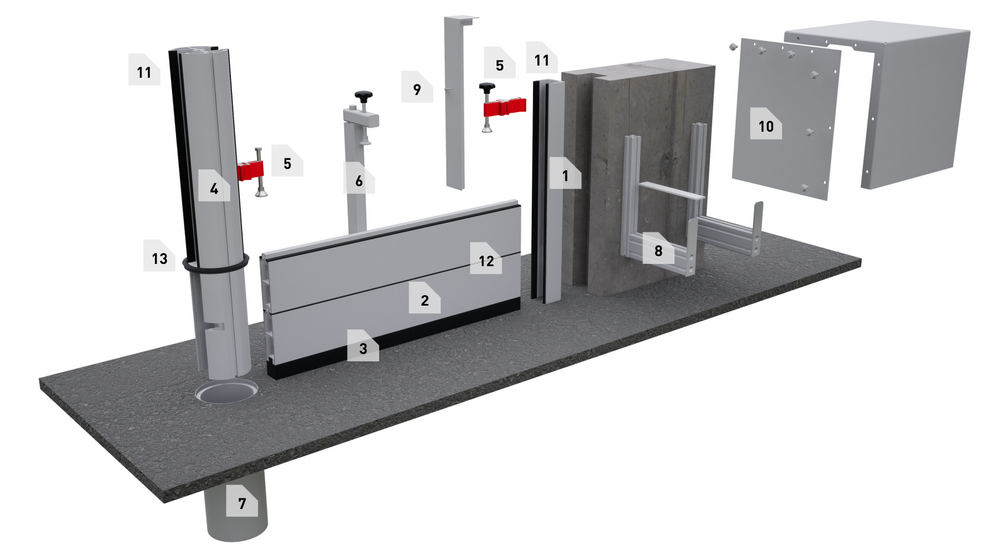

LEGENDA
1. Stenski profil
Kot U-profil ali osnovni profil v nosilni podlagi za fiksno vgradnjo v, pred oz. za špaleto.
2. Iztisnjen profil
Na sliki: spodnji iztisnjeni profil je spojen s talnim tesnilom (št. 3)
3. Talno tesnilo
Za tesnjenje med spodnjim iztisnjenim profilom in tlemi.
4. Sredinski profil (okrogli profil)
Za dolge pregrade z več polji se uporabljajo sredinski profili.
5. Natezna spona
Za vpenjanje iztisnjenih profilov.
6. Vpenjalo
Preprečuje vertikalno upogibanje iztisnjenih profilov in poveča pritisk na talno tesnilo.
7. Talni nosilec
V temelju betoniran nosilec za pritrjevanje sredinskega profila.
8. Stenski nosilec
Za shranjevanje iztisnjenih profilov med neuporabo.
9. Zaščita
Za pokrivanje stenskih profilov in zaščito tesnil med neuporabo.
10. Pokrov
Za pokrivanje profilov, ki se skladiščijo na prostem.
11. Tesnilo za osnovne profile
Za tesnjenje med stenskim profilom/sredinskim profilom in iztisnjenim profilom.
12. Tesnilo iztisnjenega profila
Za tesnjenje med iztisnjenimi profili.
13. Tesnilo za pokrov in talni nosilec
Za zatesnitev med sredinskim profilom/pokrovom in talnim nosilcem.
Iztisnjen profil |
Sistem 25 |
Sistem 50 |
Sistem 80 |
debelina |
25 mm |
50 mm |
80 mm |
Teža |
2,99 kg/m |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m |
Višina profila |
200 mm |
150 mm/200 mm |
200 mm |
UTOR |
17 mm |
15 mm |
15 mm |
Sredinski profil |
|
premer |
140 mm/185 mm |
višina |
750 mm–2.150 mm |
sistem |
50 ali 80 mm |
