Kliknite želeno temo, da se neposredno pomaknete do ustreznih navodil:

• Dimniška obroba
• Obroba za strešna okna
• Zasilno strešno okno
• Prehodne plošče in prezračevalne cevi
• Žabji zračnik in element za prehod vodnikov
• Podložna plošča

Dimniške obrobe so izvedene strokovno in v skladu s kleparskimi načeli. Priključke stoječega zgiba prek pregibanjem strešne kritine PREFA (30 mm) pripravite na namestitev stranske pločevine.

Po montaži strešne plošče je treba val plošče usmeriti tako, da je mogoče namestiti raven sprednji del dimniške obrobe (slika 1–4).

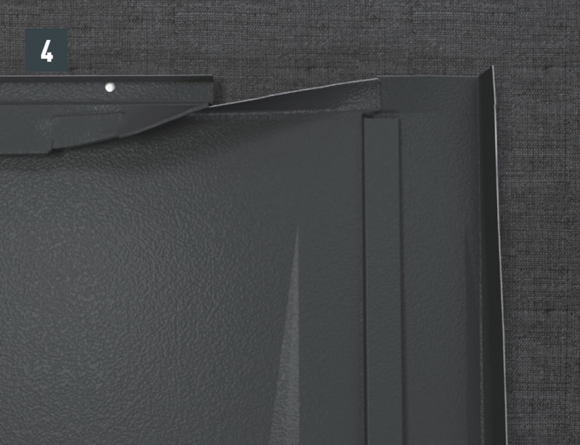

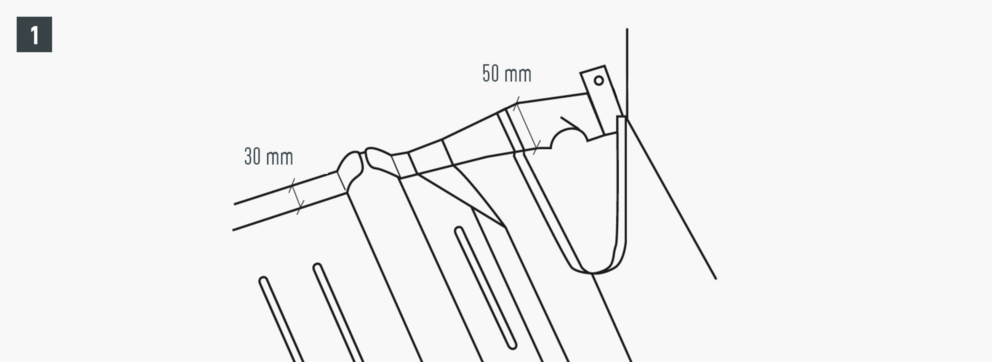

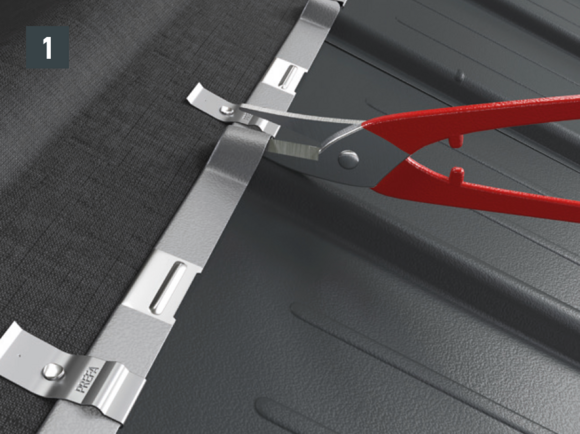

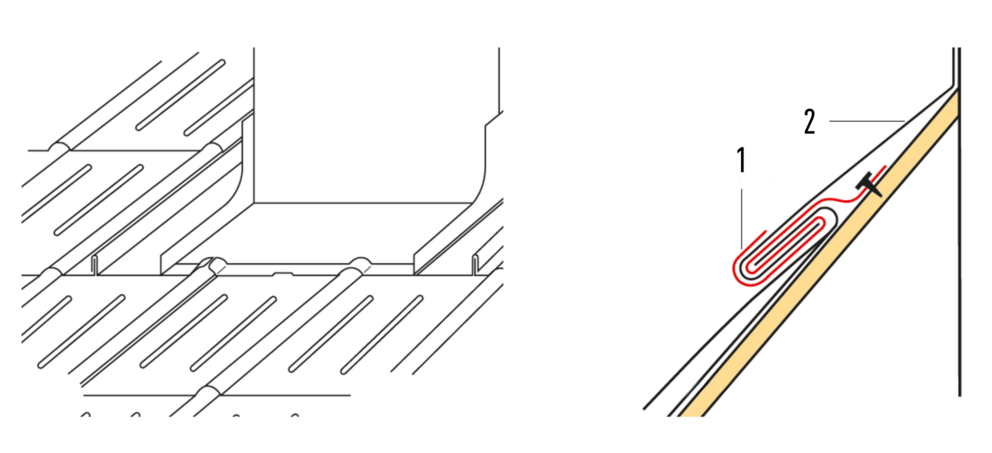

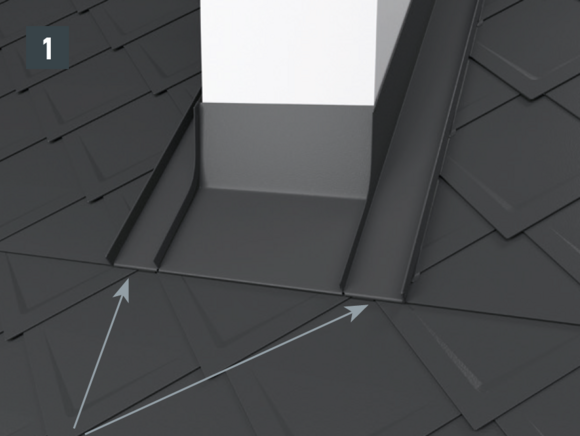

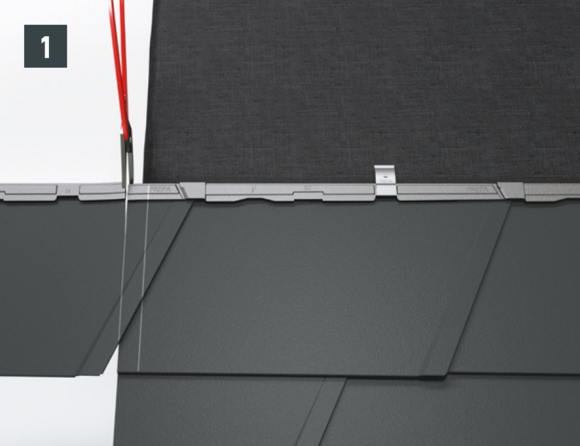

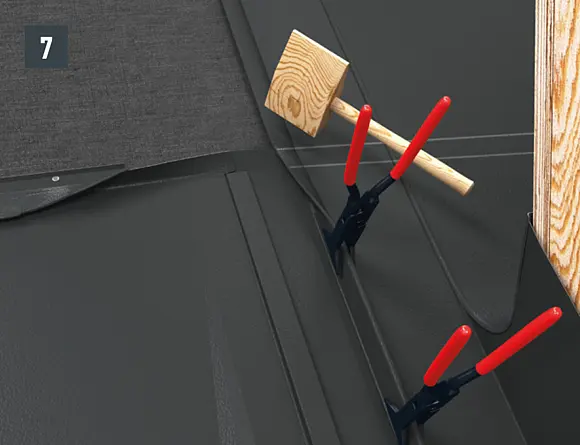

• Zarežite valj na najvišji točki (slika 1) in zgib dvignite s kleparskim nakovalom(slika 2).

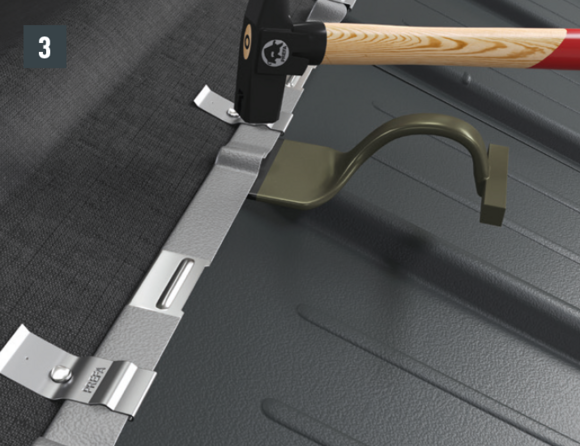

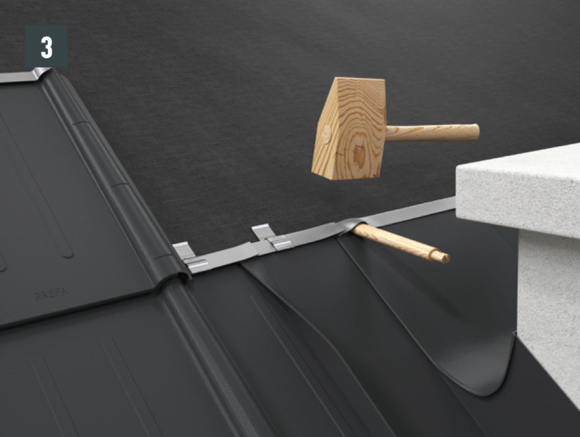

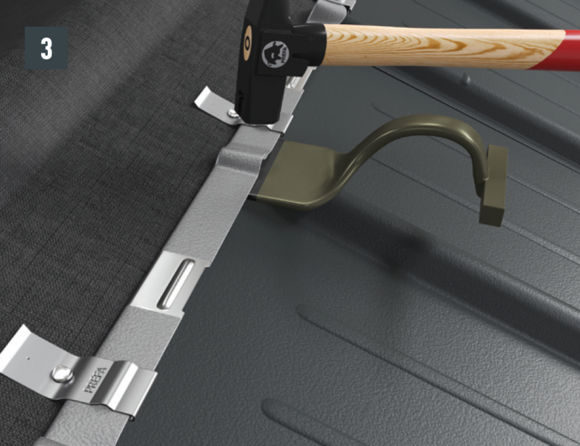

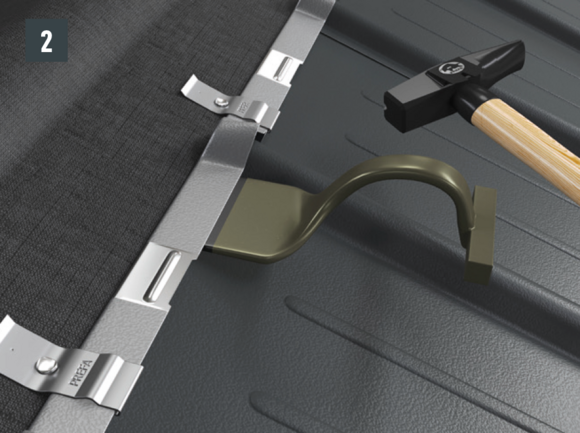

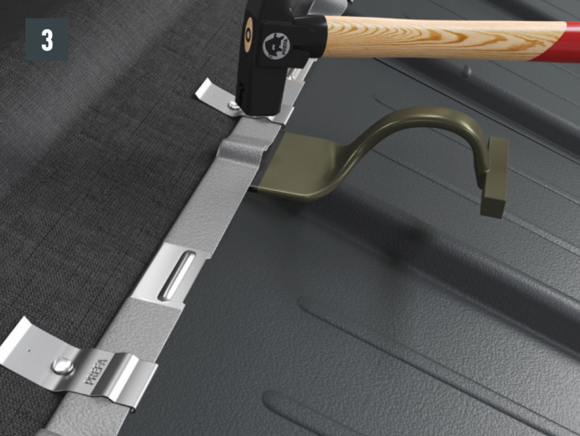

• S kladivom val potolcite, da bo izravnan (slika 3), tako da nastane enakomerno odprt zgib. Zarezanje pri spoju plošče ni potrebno. Zdaj je mogoče brez težav namestiti sprednji del (sprednja pločevina).

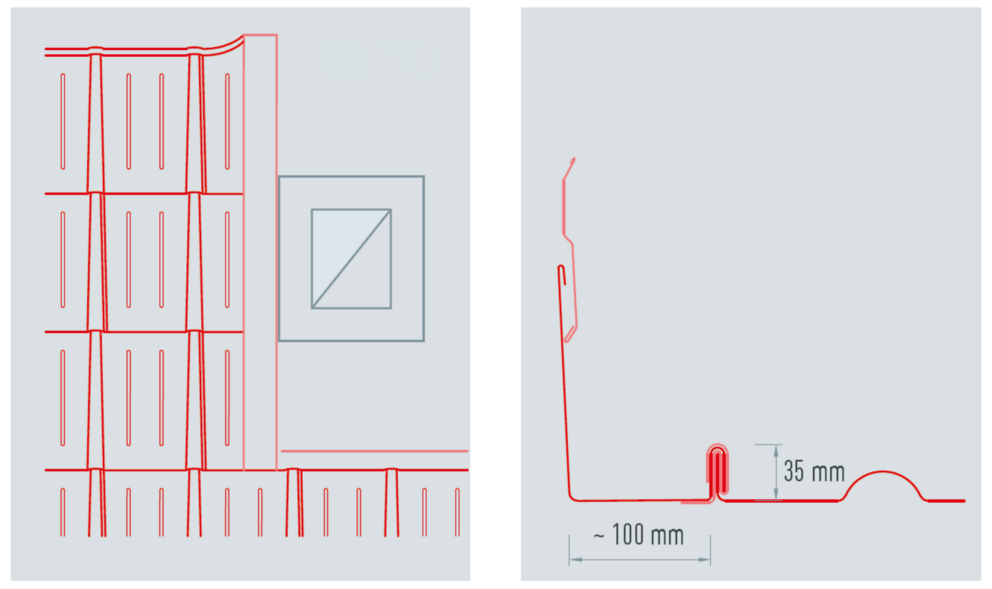

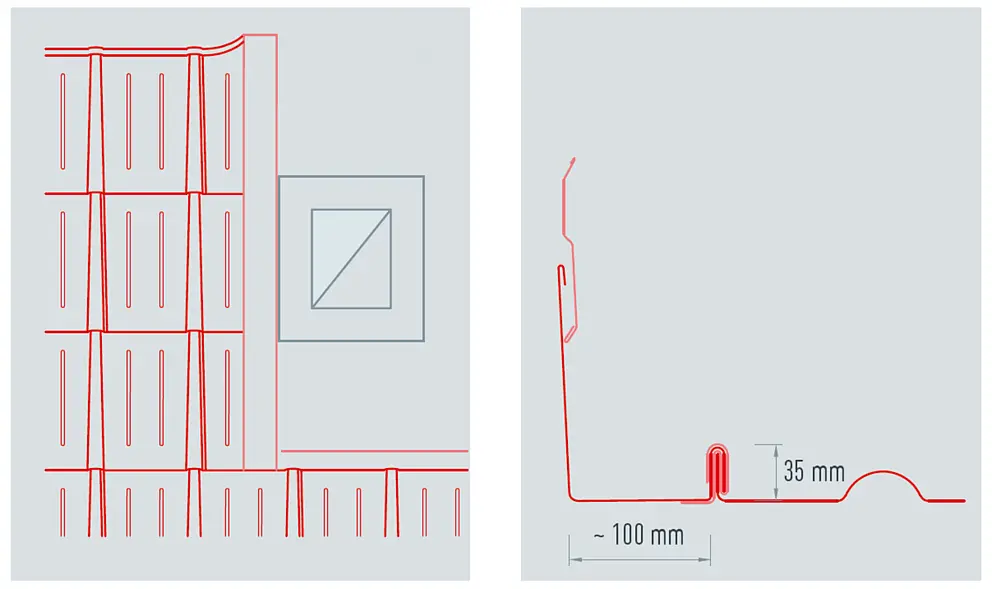

Dolžina stranskega dela je odvisna od celotnega strešnega elementa in dodatka zgiba. Na spodnjem koncu stranski del namestite v strešno ploščo.

V zgornjem območju mora stranski del segati prek zgornjega zgiba plošče.
Pri različici 1–150 mm
Pri različici 2–70 mm

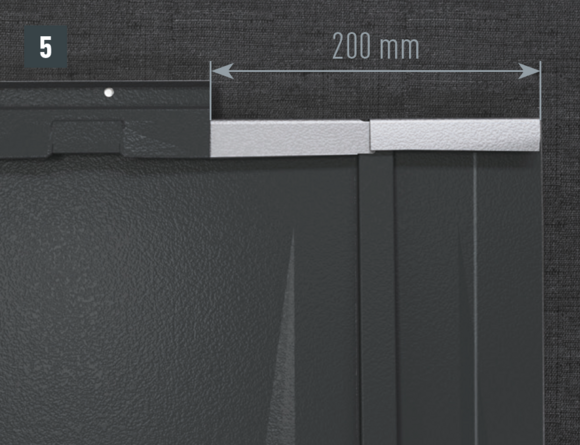

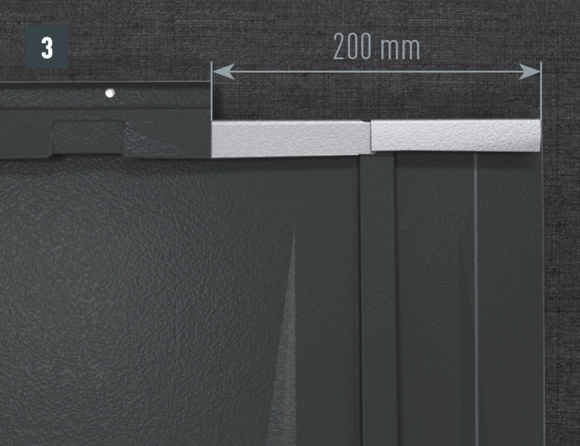

• Hrbtni del okvirja povlecite pribl. 150 mm nad zgornji rob plošče. Zgornji zgib strešne plošče potisnite do naslednjega utora strešne plošče (slika 1).
• Za povečanje zaščite pred prašnim snegom na tem območju po celotnem območju prekrivanja prelepite trak za tesnjenje (slika 2).

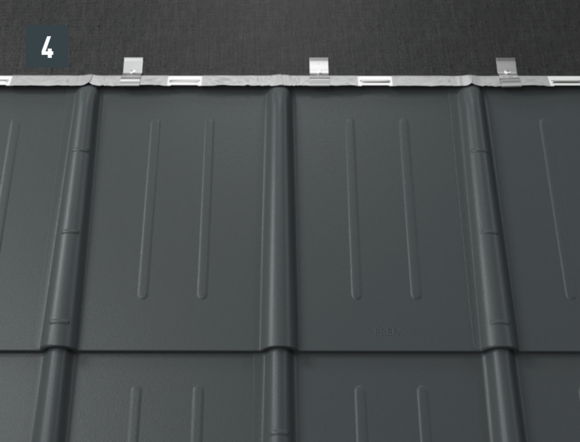

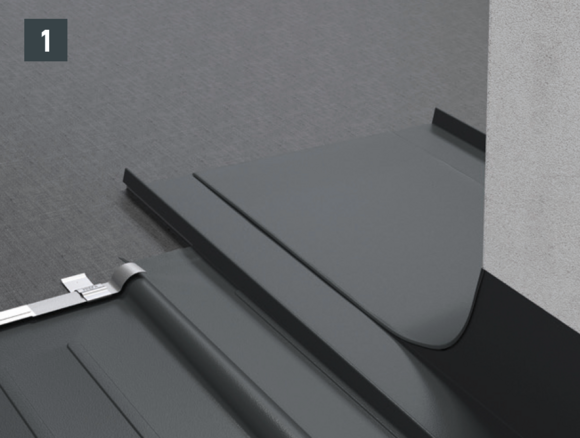

• Začetni trak strešne plošče odrežite natančno v skladu z utorom plošče. Sprednja stran začetnega traku strešne plošče se mora po celotni dolžini skladati z zgibom strešne plošče (slika 3).

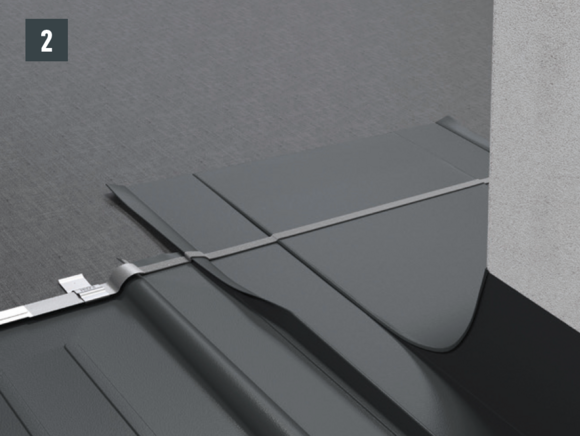

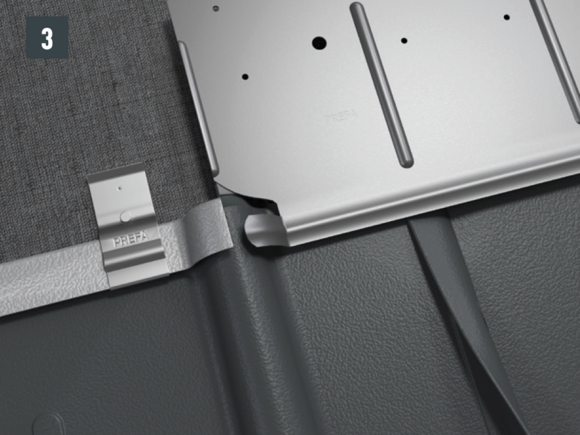

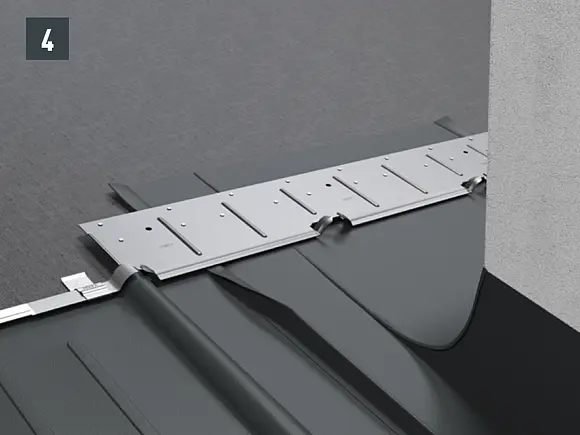

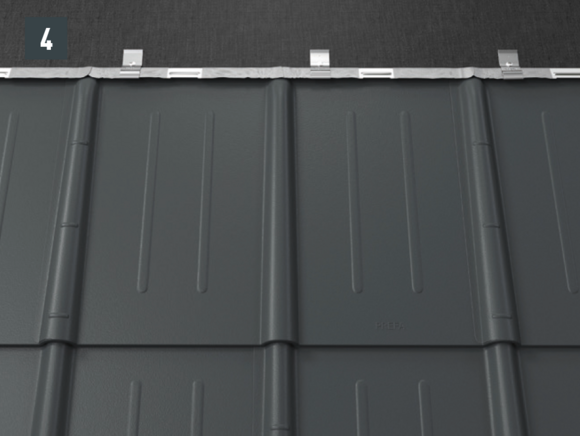

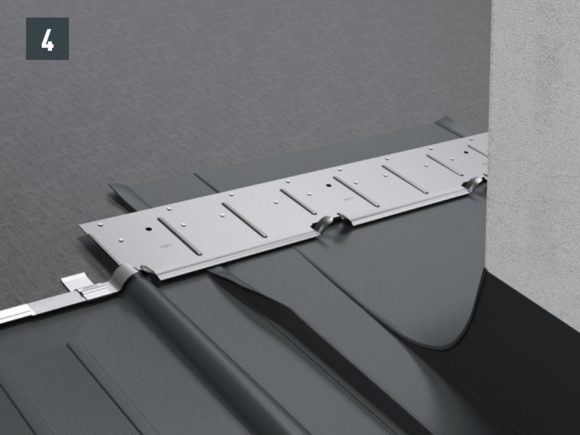

• Začetni trak pritrdite v vse predvidene luknje za majhne žeblje (slika 4).

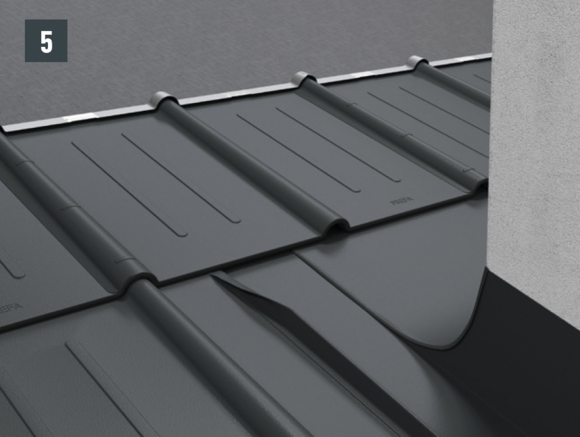

• Strešne plošče nameščajte v smeri prekrivanja kot na strešni površini (slika 5).

• Hrbtni del vstavite kleparsko ustrezno in 20 mm prek roba plošče izdelajte 50-mm povratni zgib. Vzigb upognite na spodnji rob plošče. Vdelanje utora se s tem olajša (slika 1, 2 in 3).
• Naslednja vrsta plošč se vpne v hrbtni del in potem prekrije.

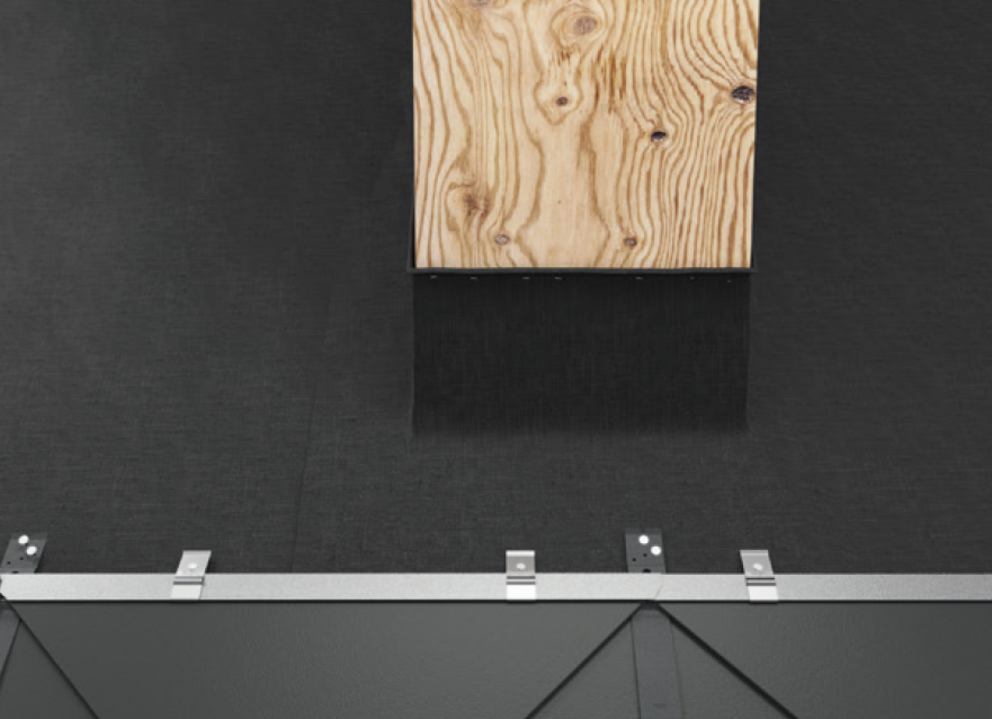

Za pripravo na sprednji del obrobe je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44. To omogoča vodotesen vodoravni zgib za vpenjanje obrobe. Vsako končno ploščo za strešne rombe 29 × 29 pritrdite s po 1 kosom patentnega sidra in pri strešnih rombih 44 × 44 z 2 kosoma patentnih sider.

Pri montaži končnih plošč za strešne rombe 29 × 29 je treba prek pritrditve strešnega romba 29 × 29 namestiti priloženi prekrivni trak (slika 1 in 2).

Dolžina stranskega dela je odvisna od celotnega strešnega elementa in dodatka zgiba. Na spodnjem koncu stranski del vpnite v strešno kritino PREFA. V zgornjem območju mora stranski del segati prek zgornjega zgiba plošče.

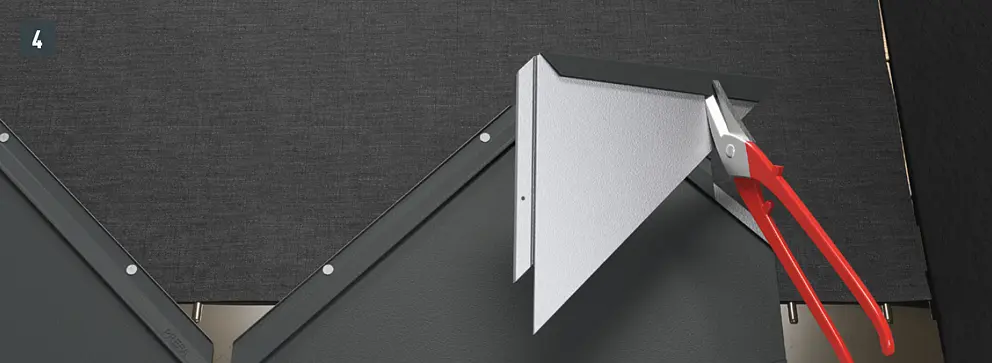

Strešne rombe 29 × 29 in 44 × 44 označite glede na širino obrobe oz. glede na potreben prirez, dodajte 30 mm za stransko obrobljenje ter obrežite strešne rombe (slika 3). Pri vsakem stranskem zaključku strešnih rombov je treba spodnje robove zgiba izrezati in zapogniti navzven (slika 4-6).

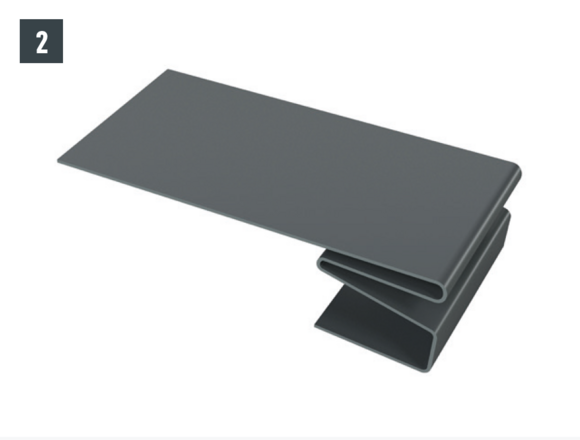

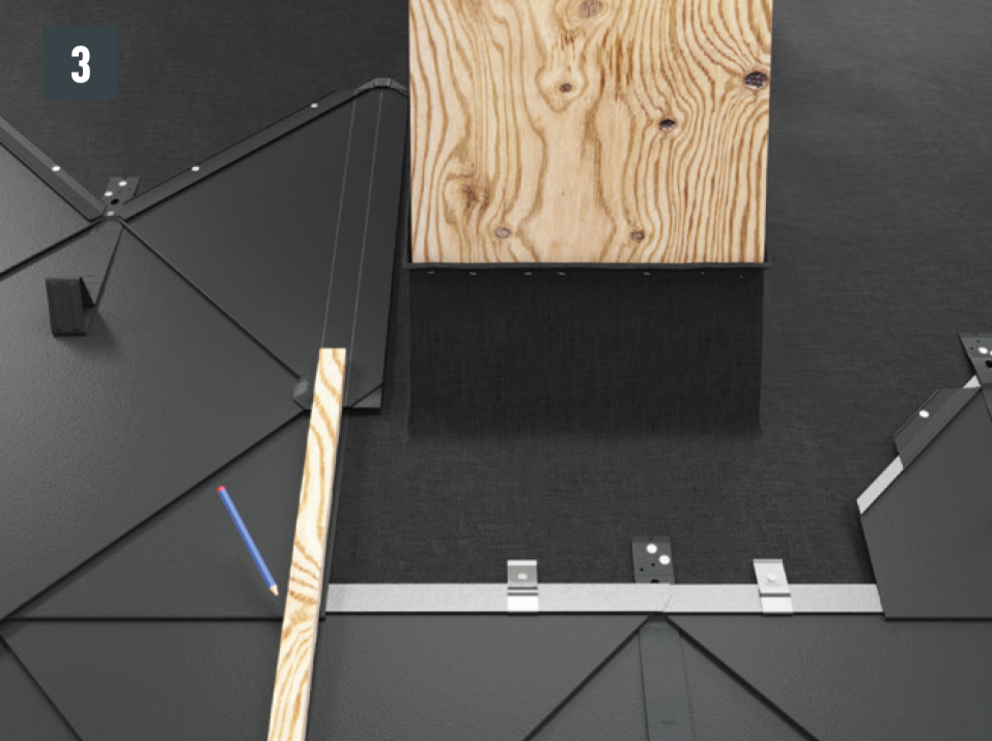

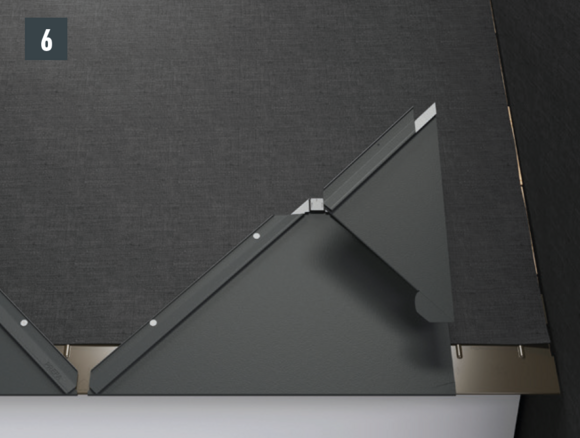

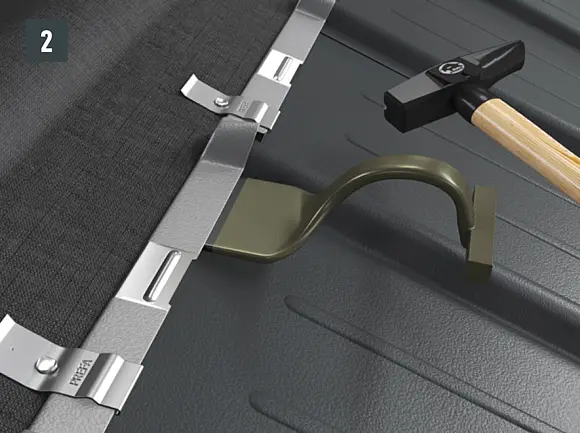

Prečni patentni zgib je treba v skladu s sliko 6 izrezati na zgornji strani v območju vzgiba.

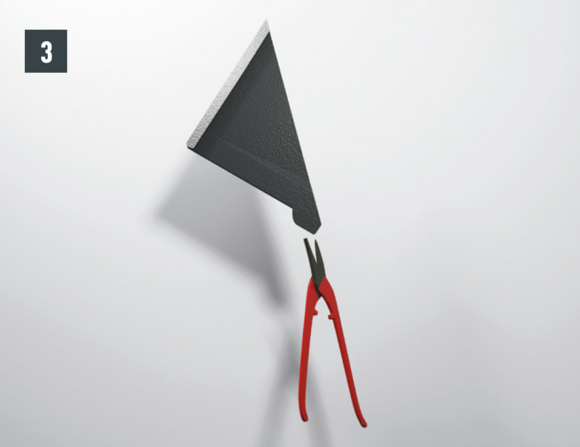

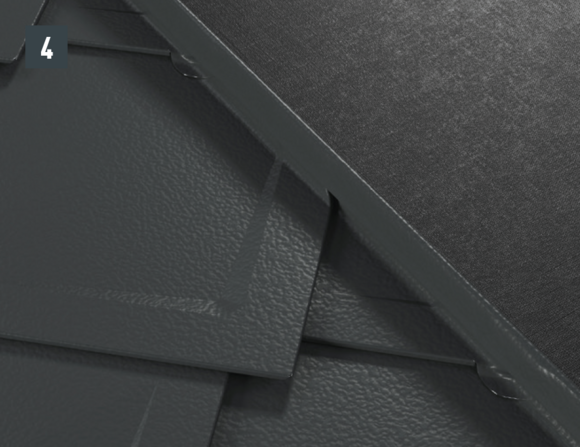

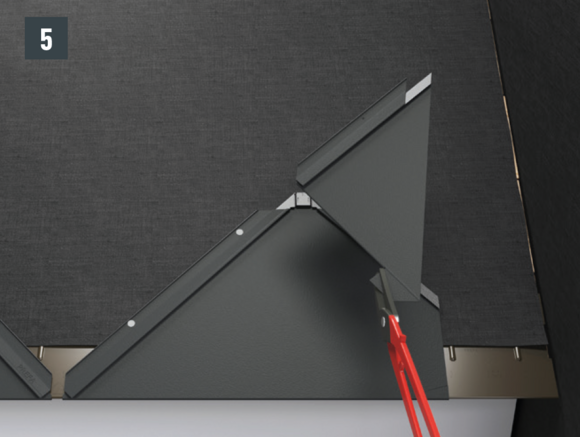

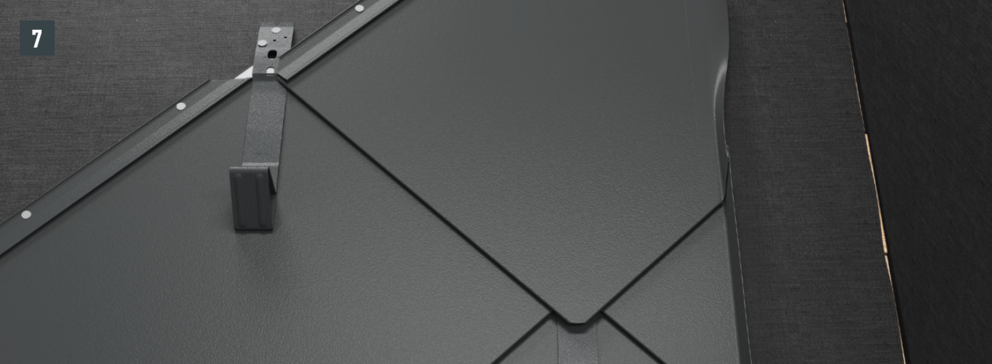

• Po izrezu prečnih zgibov je treba strešne rombe na stranskih priključkih zarobiti navzgor za pribl. 30 mm (slika 7). Ob pravilni izvedbi se zagotovi vodotesnost strehe.
• Po pripravi strešnih rombov je mogoče izdelati stransko pločevino in vgraditi strešno kritino. Stranske dele s povratnimi sidri pritrdite na podkonstrukcijo (slika 8).

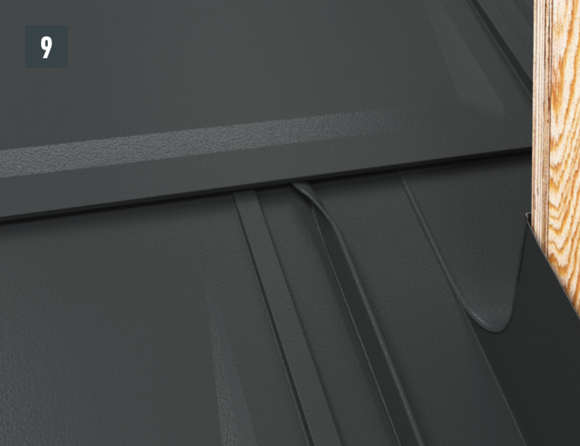

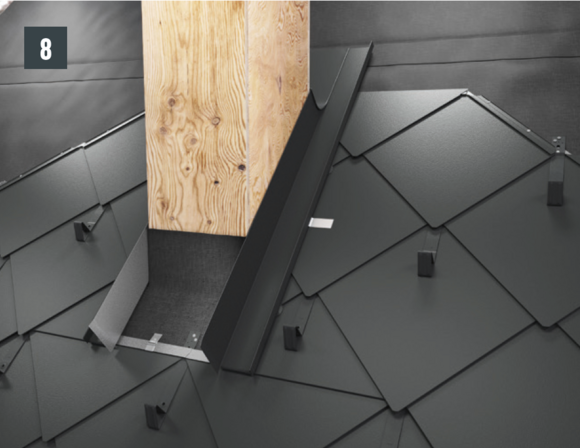

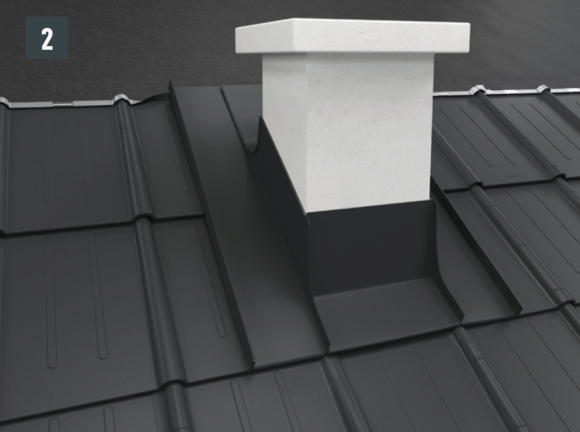

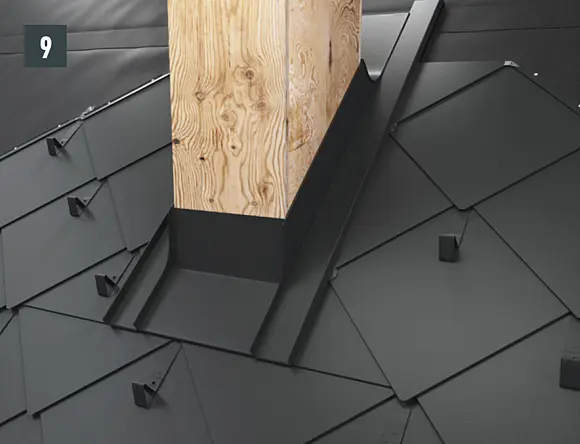

• Zdaj je obroba končana (slika 9).

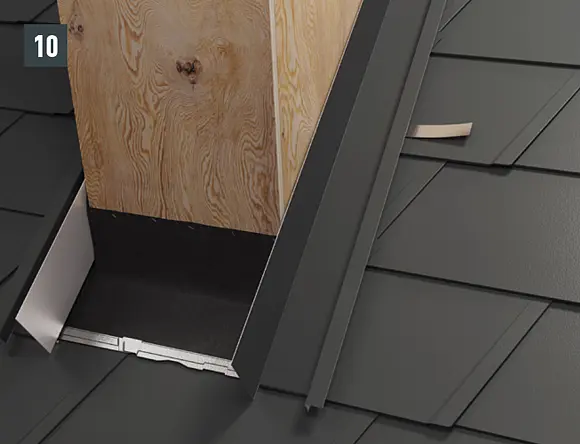

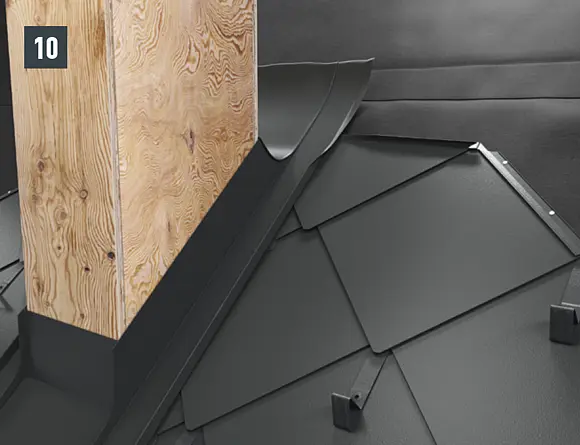

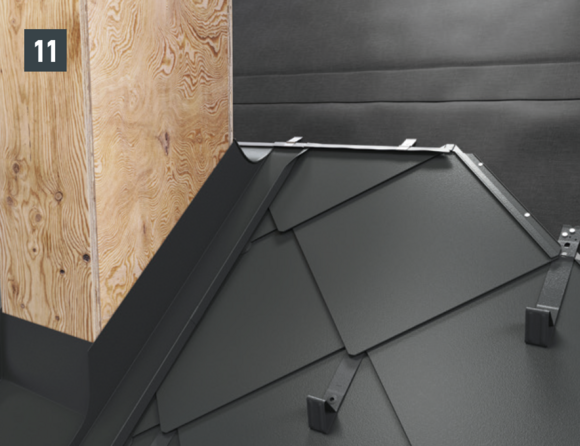

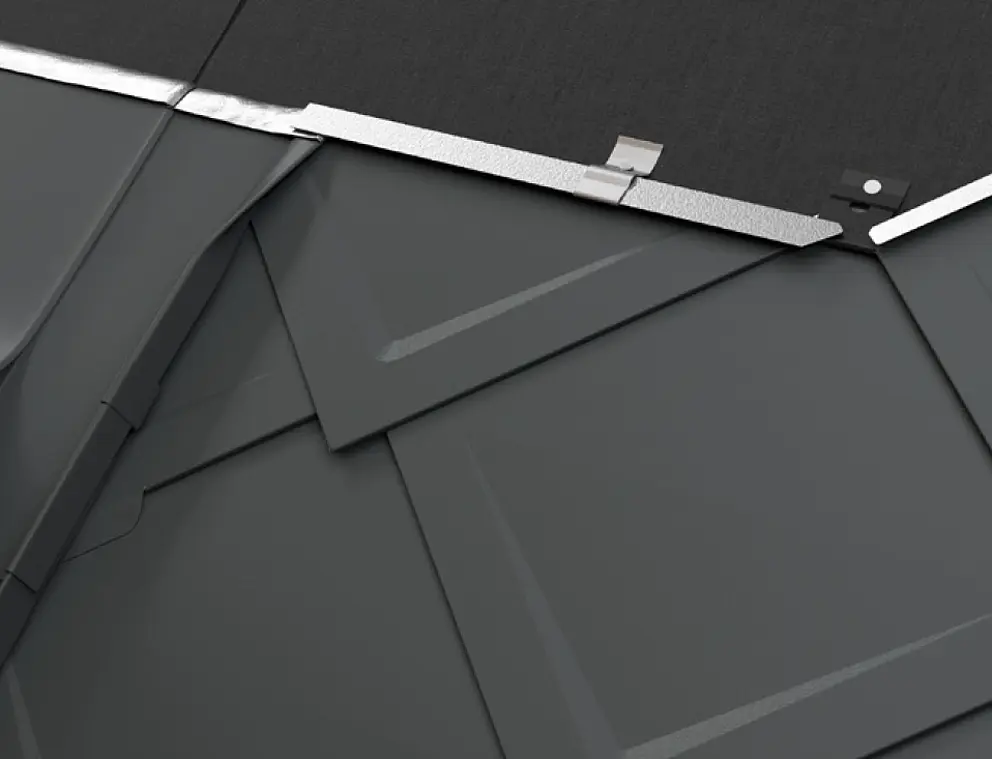

Navpične zgibe stranskih delov prestavite v zgornje območje (slika 10) in obrežite hrbtni del ter stranske dele z dodatkom 30 mm (slika 11). Izdelajte vzgib – zdaj je mogoče prek obrobe namestiti začetne plošče za strešne rombe 29 × 29 ali 44 × 44 ter nadaljevati s pokrivanjem strešne površine.

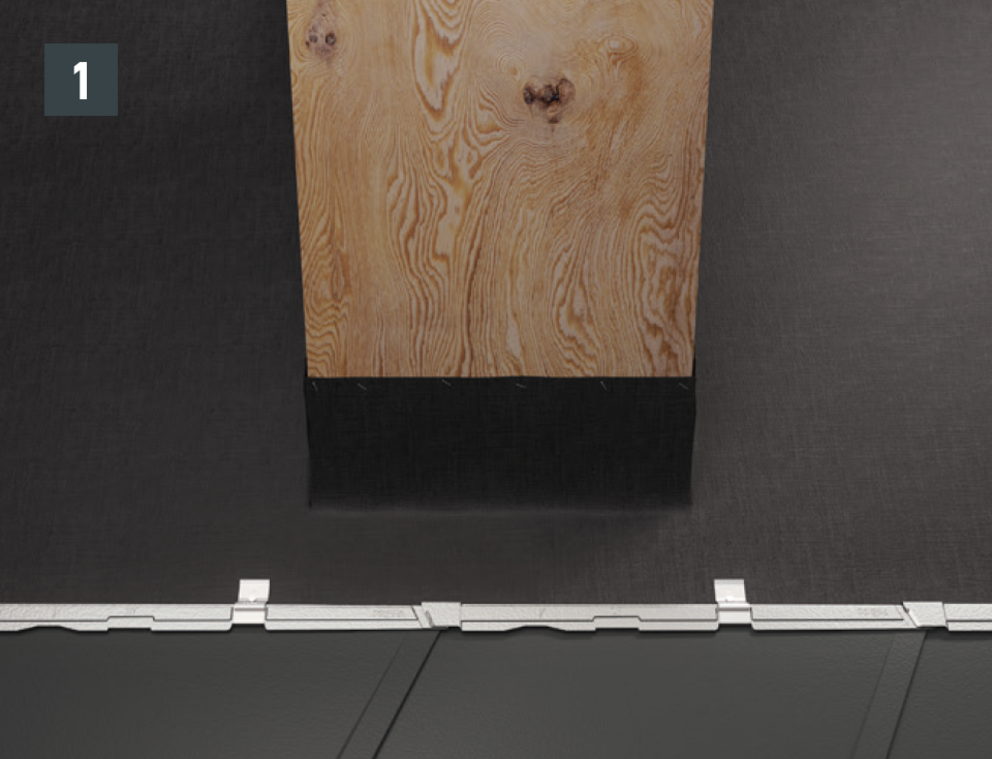

Strešno skodlo in strešno skodlo DS.19 povlecite toliko navzgor, da je mogoče zadnjo vrsto strešne kritine PREFA prekriti pod dimnikom.

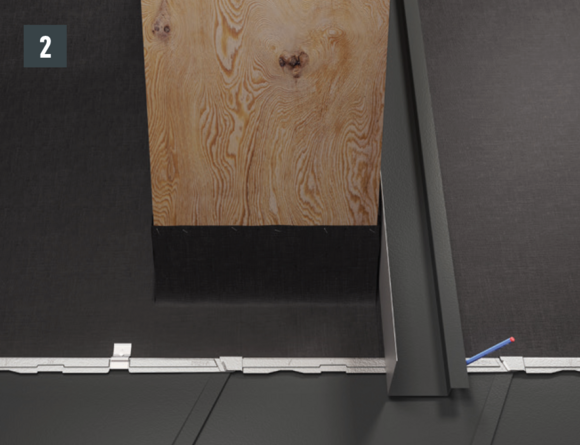

• Označevanje rezalnega in upogibnega roba je odvisno od širine stranskega dela (pribl. 100 mm) (slika 2).

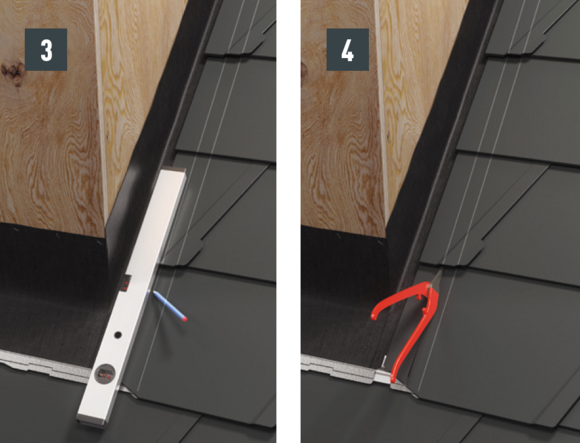

• Strešno skodlo oz. strešno skodlo DS.19 poleg dimnika pomaknite navzgor in jo obrežite glede na širino stranskih delov (pribl. 100 mm) s 30-mm dodatkom za kasnejši vzgib strešne kritine navzgor (slika 3 in 4).

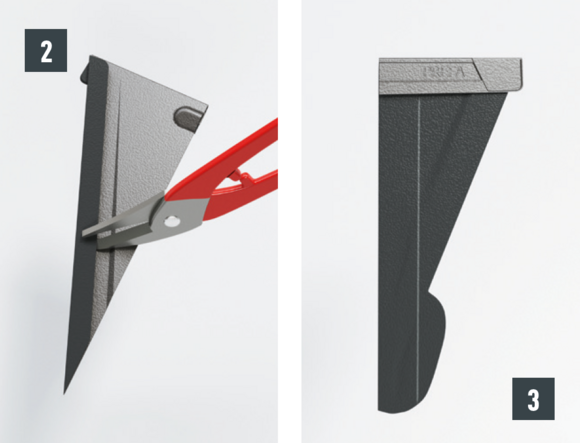

• Zarišite območje zaključka in 30-mm dodatek zgiba ter zarežite na dodatku zgiba (slika 5).
• Ustvarite zareze zgiba (slika 6 in 7).

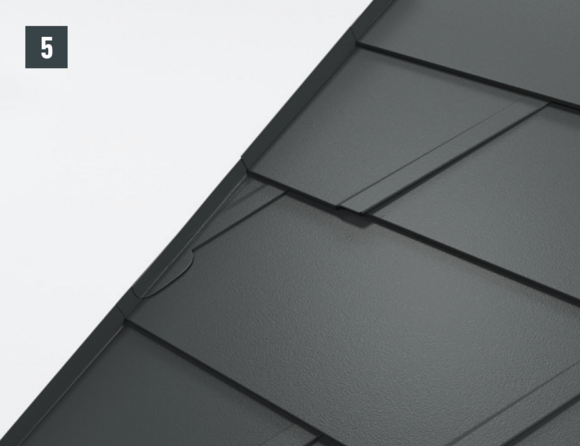

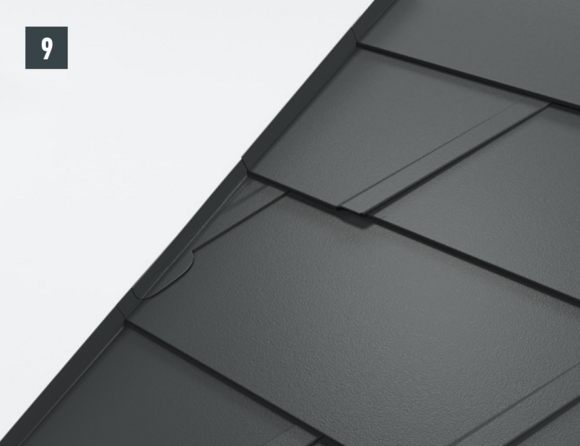

• Zarezane strešne skodle ali strešne skodle DS.19 namestite in usmerite navzgor (slika 8 in 9).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

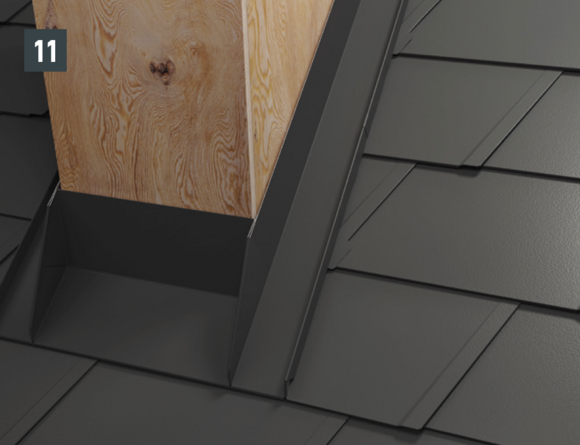

Pripravite obrobo (hrbtni in stranski del) ter jo s pomočjo povratnih sider fiksirajte na stranske dele na podkonstrukcijo (slika 10 in 11).

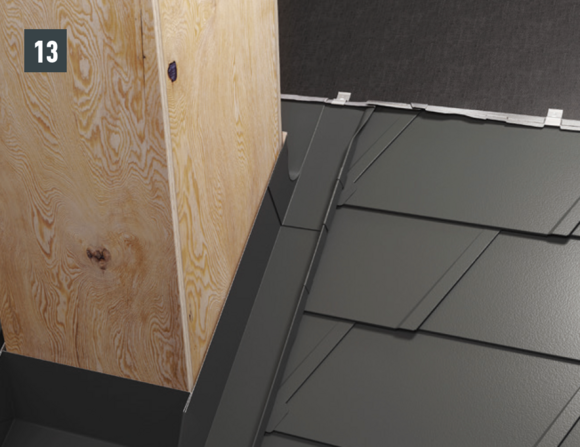

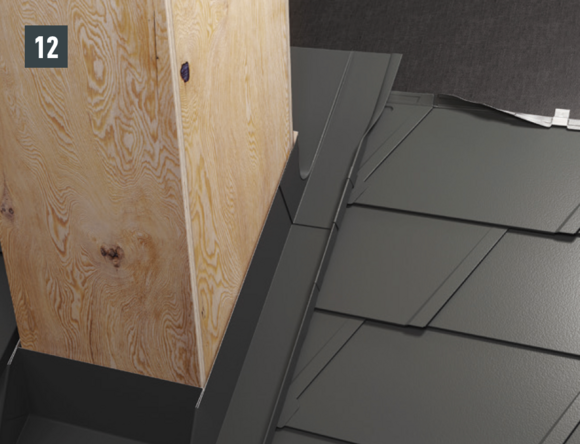

Navpične zgibe stranskih delov prestavite v zgornje območje in obrežite hrbtni del ter stranske dele z dodatkom 30 mm. Izdelajte zgib – zdaj je mogoče prek okvirja nadaljevati s prekrivanjem strešne površine (slika 12 in 13).

Strešno ploščo R.16 oz. strešni panel FX.12 povlecite toliko navzgor, da je mogoče celotno zadnjo vrsto strešne kritine PREFA prekriti pod dimnikom.

Dolžina sprednjega dela je odvisna od celotnega strešnega elementa in dodatka zgiba. Na spodnjem koncu sprednji del namestite v strešno kritino PREFA.

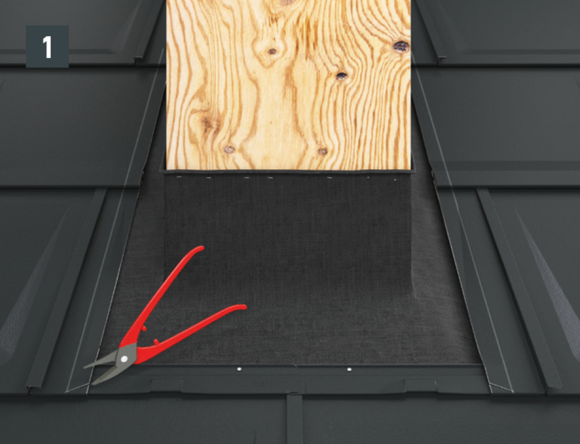

• Pri priključitvi na dimnik označite 30 mm previsa za stoječi zgib in obrežite strešno kritino PREFA (slika 1).

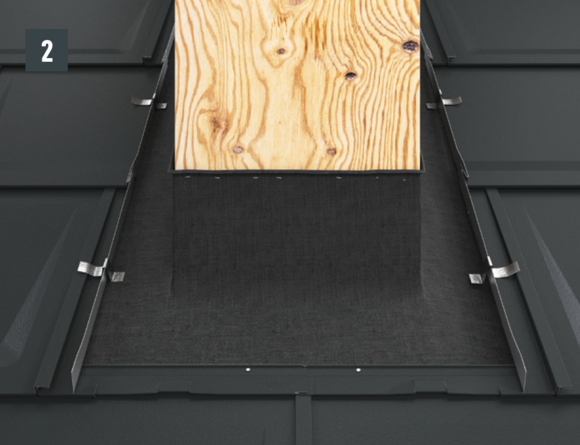

• Priključke stoječega zgiba prek pregibanja strešne kritine PREFA (30 mm) pripravite na namestitev stranske pločevine (slika 2).
• Po pripravi strešne kritine je mogoče izdelati stransko pločevino in vgraditi strešno kritino. Stranske dele s povratnimi pritrditvami pritrdite na podkonstrukcijo.

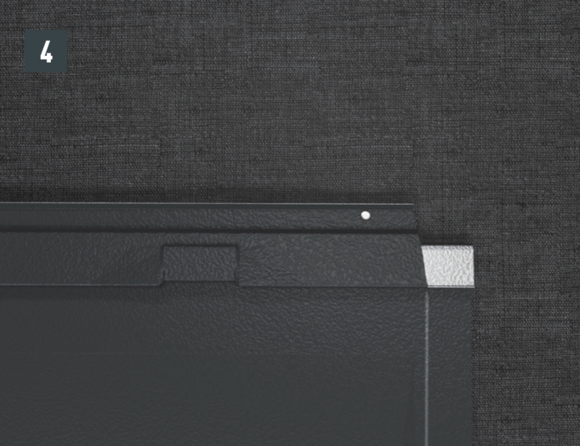

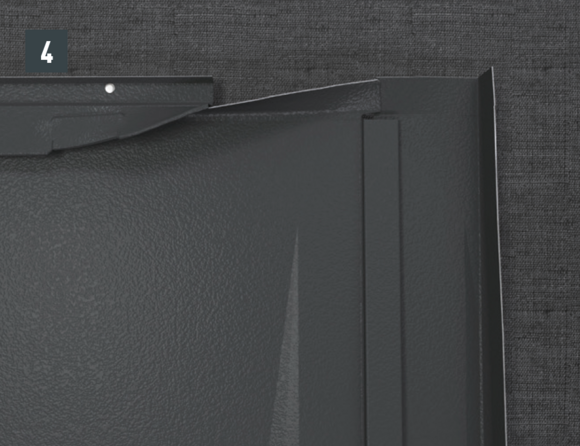

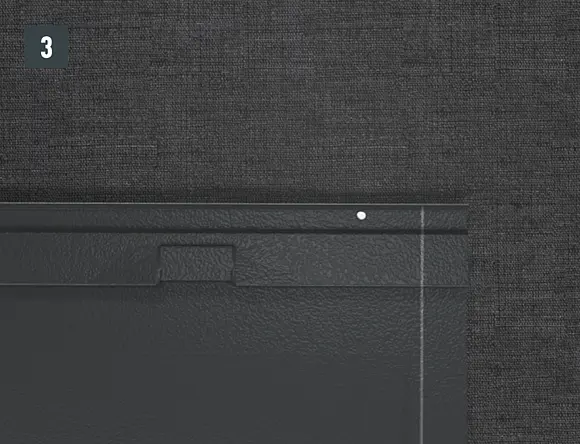

V območju stoječega vzgiba izrežite zgornji patentni zgib, tako da ostane zgib kavlja, in strešno ploščo R.16 ali strešni panel FX.12 upognite za 30 mm pod pravim kotom glede na površino strehe (slika 3 in 4).

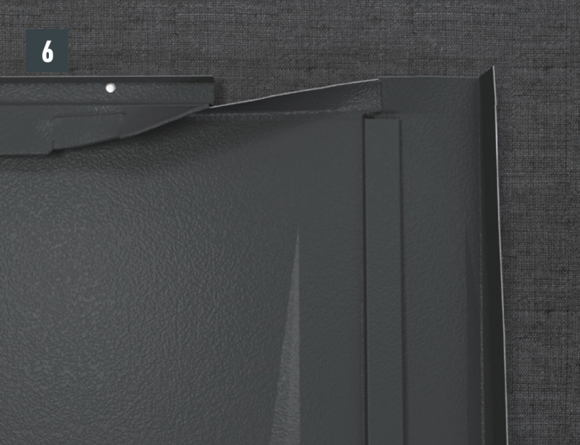

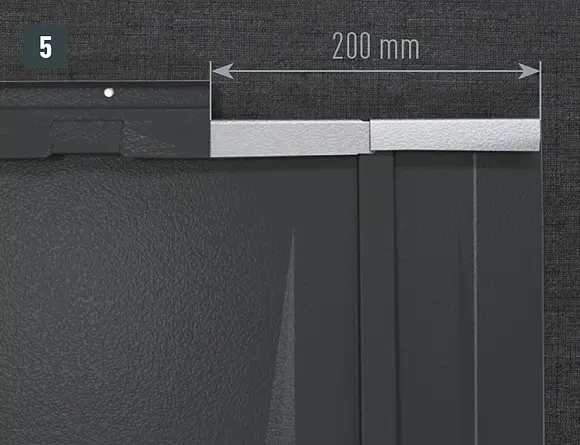

Pri hrbtnem delu obrobe zgornji zgib za strešne plošče R.16 oz. strešnega panela FX.12 za namestitev zarežite in izrežite pri pribl. 200 mm. Zgib prepognite nazaj in stranski previs upognite za 90° (slika 5 in 6). Vstavite zgornji del okvirja.

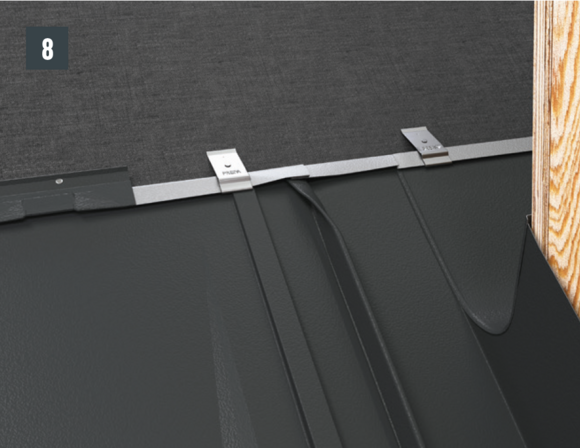

• Zaprite stranski stoječi zgib, na zgornjem robu izvedite premik navzven in hrbtni del zarišite v poteku strešne kritine PREFA, ga obrežite, zarobite in pritrdite s pritrditvami (slika 7 in 8).
• Potem naslednjo vrsto strešne kritine PREFA prekrijte prek celotne širine (slika 9).

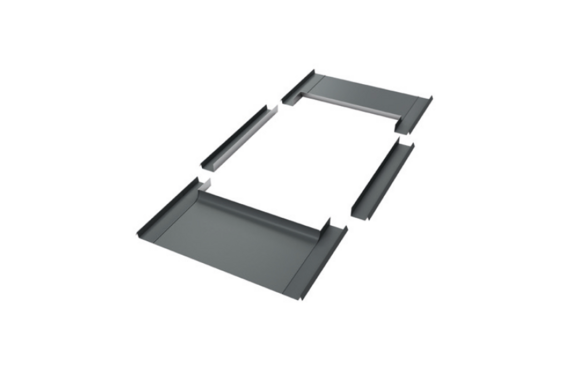

Za običajna posamezna okna Velux in Roto so na voljo pri PREFA vnaprej izdelane okenske obrobe za hitro in natančno montažo.

Strešno kritino PREFA povlecite toliko navzgor, da je mogoče zadnjo vrsto strešne kritine PREFA prekriti pod strešnim oknom.

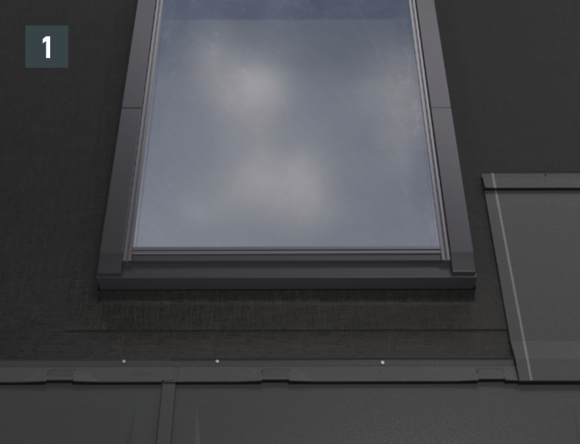

• Pri priključitvi na okno označite in obrežite 30 mm previsa (slika 1).

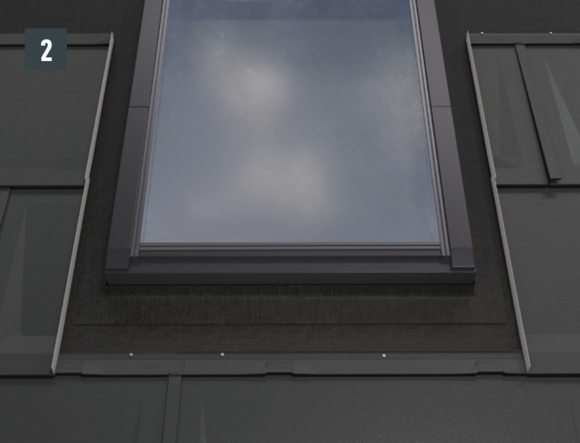

• Priključke pokončnega zgiba prek pregibanja strešne kritine PREFA (30 mm) pripravite na namestitev pločevine stranskega dela. Ustvarite 30-mm previs (slika 2).
• Dolžina sprednjega dela je odvisna od celotnega strešnega elementa in dodatka zgiba. Na spodnjem koncu sprednji del namestite v strešno kritino PREFA (slika 3).
• Odprite zgornji obod plošče strešne kritine PREFA in stranski previs upognite 90° navzgor. Potem vstavite hrbtni del (slika 4).

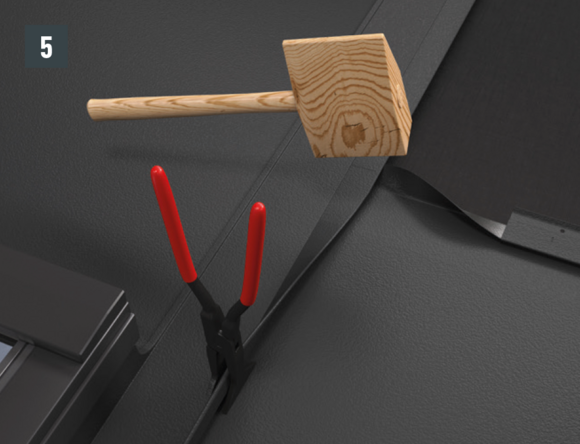

• Stranski stoječi zgib na zgornjem koncu hrbtnega dela prestavite navzven (slika 5).

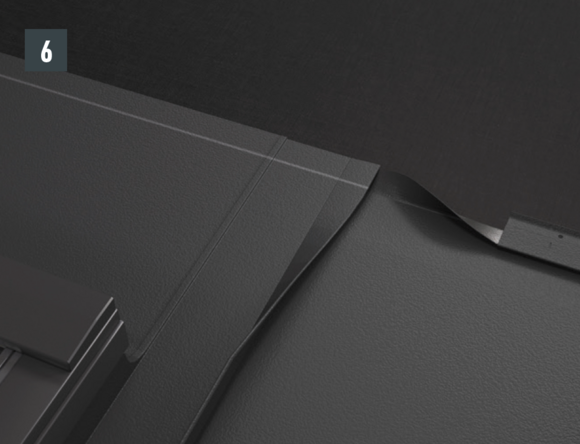

• Hrbtni del okvirja strešnega okna izrežite v potek strešne kritine PREFA, obrobite in pritrdite s sidri (slika 6 in 7).

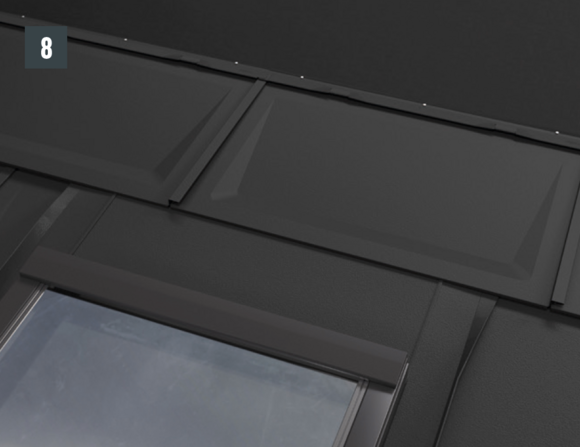

• Naslednjo vrsto ustrezne strešne kritine je mogoče potem prekriti prek celotne širine (slika 8).

Po montaži strešnih plošč do želenega položaja okvirja strešnega okna je treba zgornji zgib plošče usmeriti tako, da je mogoče namestiti sprednji del okvirja strešnega okna PREFA.

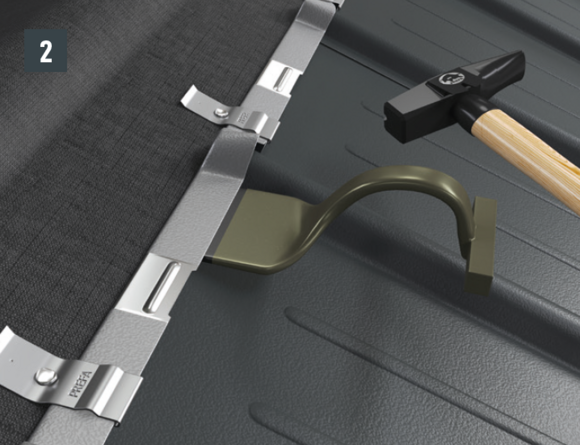

• Zarežite valj na najvišji točki in zgib dvignite z opažnim železom (slika 1 in 2).

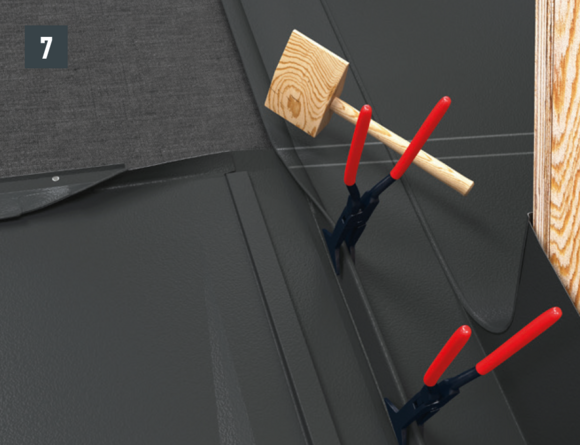

• S kladivom utor potolcite, da bo izravnan, tako da nastane enakomerno odprt zgib. Zarezanje pri spoju plošče ni potrebno (slika 3).

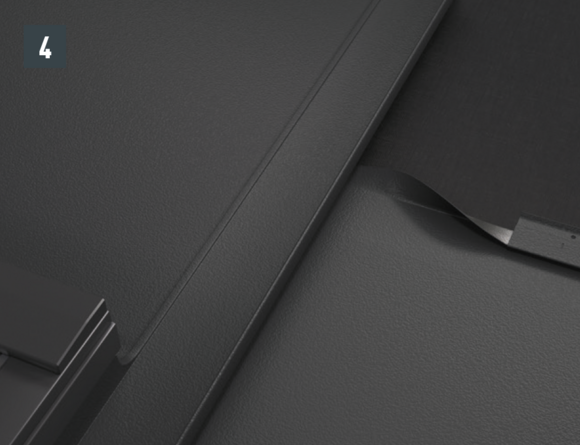

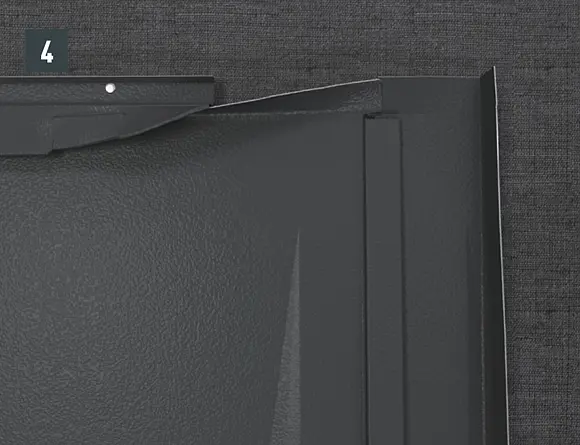

• Zdaj je mogoče brez težav namestiti dopolnilno pločevino (slika 4).

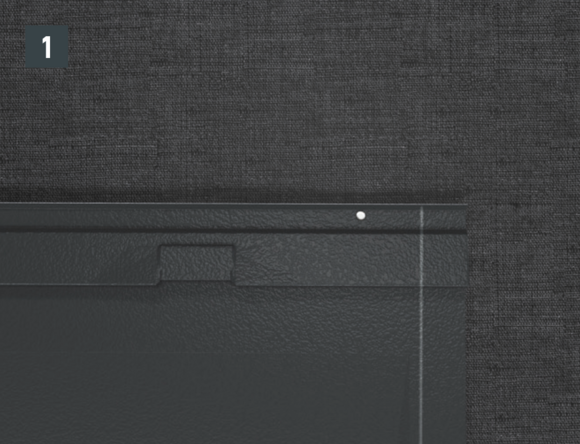

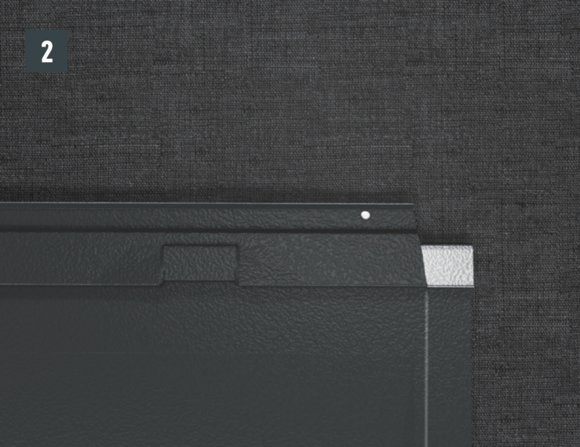

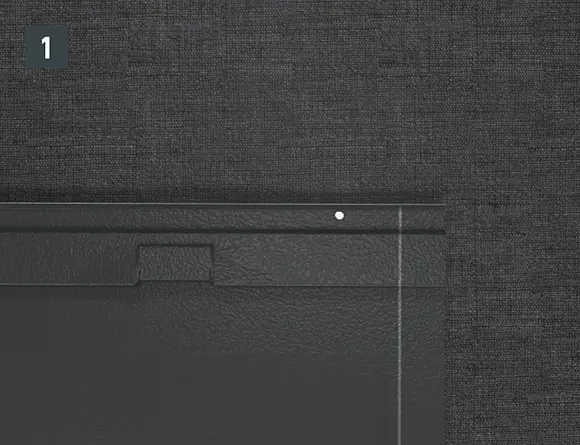

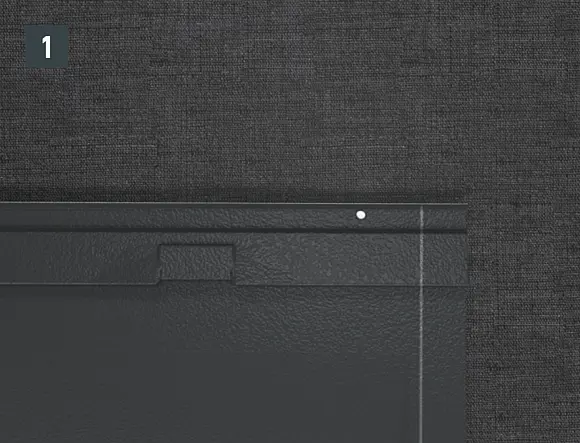

V območju stoječega vzgiba izrežite zgornji patentni zgib, tako da ostane zgib kavlja (sliki 1 in 2), in strešno ploščo R.16 ali strešni panel FX.12 upognite za 30 mm pod pravim kotom glede na površino strehe.

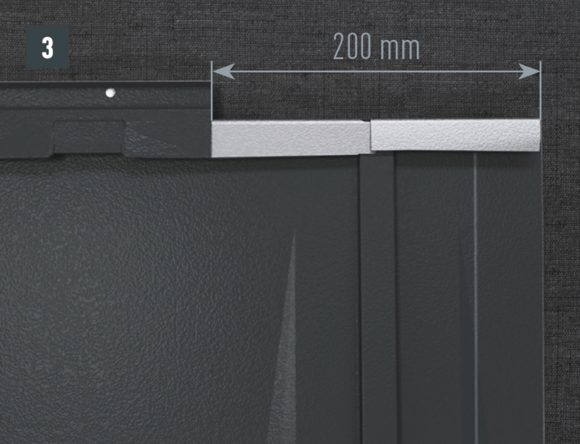

• Pri hrbtnem delu okvirja zgornji zgib zarežite in izrežite pri pribl. 200 mm, da si olajšate stransko postavitev (slika 3).
• Odprite zgornji zgib strešne kritine PREFA in strešno kritino stransko namestite na oznako (slika 4).

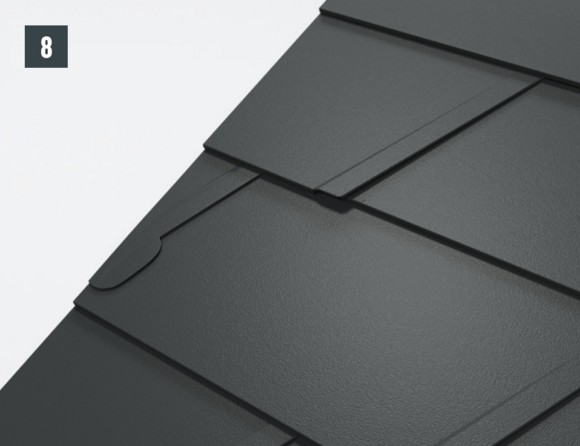

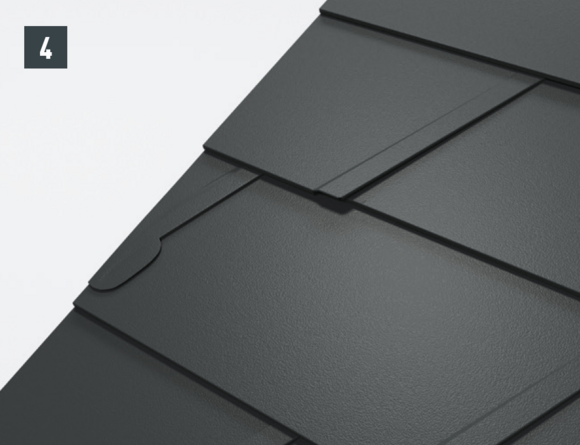

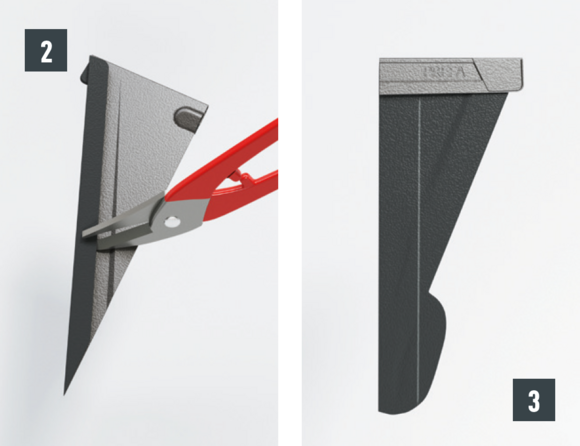

Pri vsakem levem zaključku strešne skodle in strešne skodle DS.19 je treba izrezati zgibe, ki potekajo prečno navzdol, da se prepreči kapilarno delovanje.

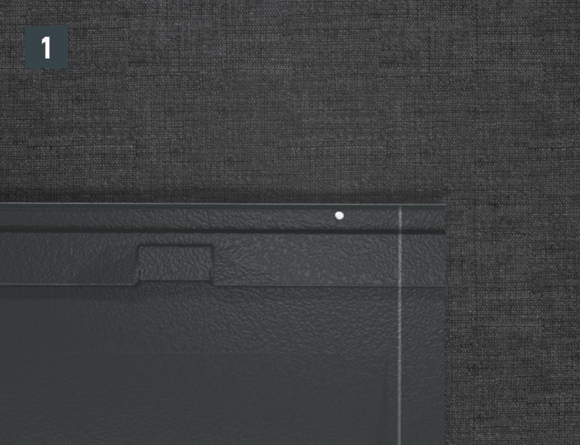

• Zarišite območje zaključka in 30-mm dodatek zgiba ter zarežite na dodatku zgiba (slika 1).
• Ustvarite zareze zgiba (slika 2 in 3).

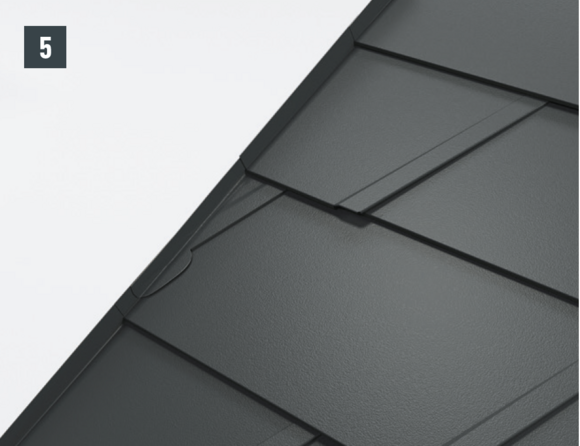

• Zarezane strešne skodle ali strešne skodle DS.19 namestite in usmerite navzgor (slika 4 in 5).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

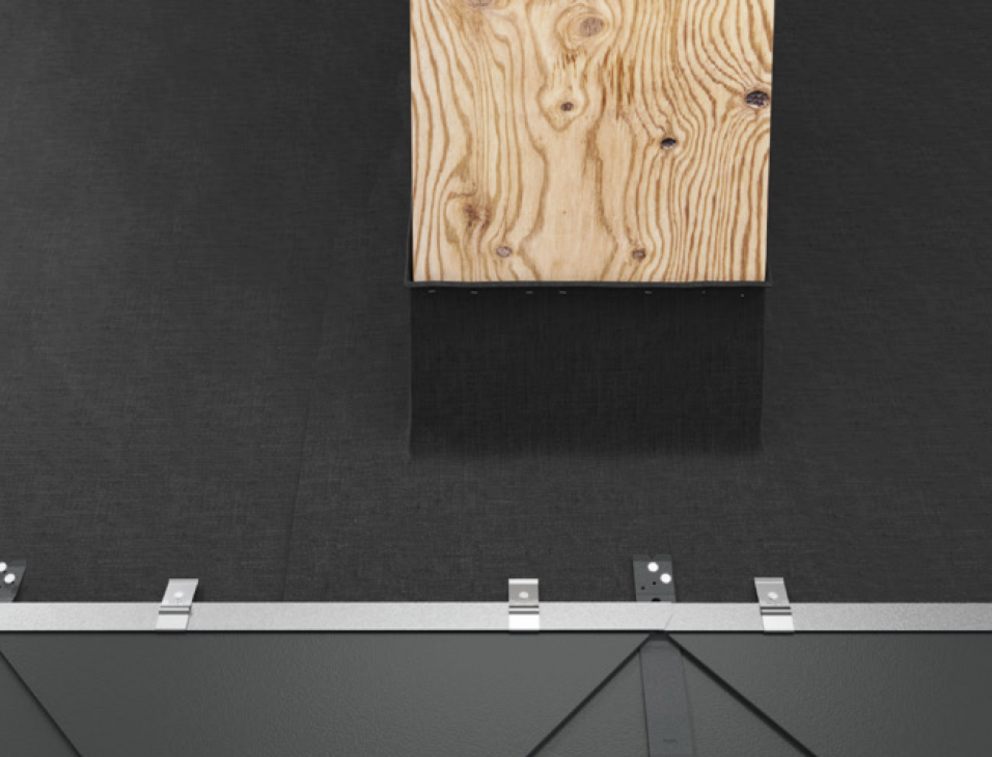

Za pripravo na sprednji del okvirja strešnega okna je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44. To omogoča vodotesen vodoravni zgib za vpenjanje obrobe.

Pri vsakem stranskem zaključku strešnih rombov 29 × 29 in 44 × 44 je treba na spodnji strani izrezati in navzgor upogniti zgibe, ki potekajo prečno navzdol.

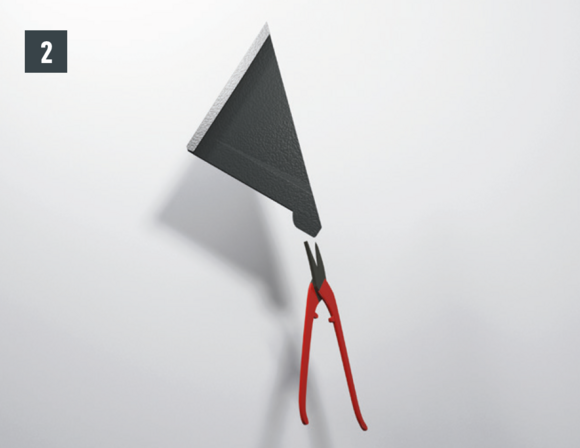

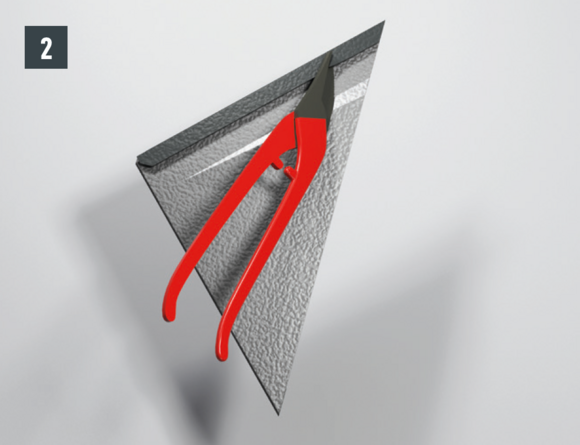

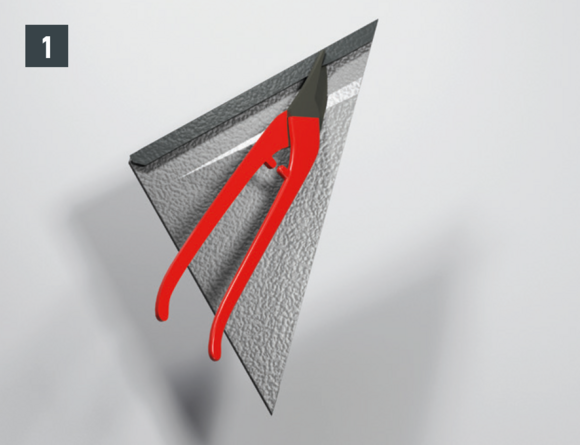

• Strešni romb 29 × 29 oz. 44 × 44 razrežite na dodatku zgiba in ustvarite zarezi zgiba (slika 1).
• Upognite in okroglo zarežite oblikovanje zgiba (slika 2).

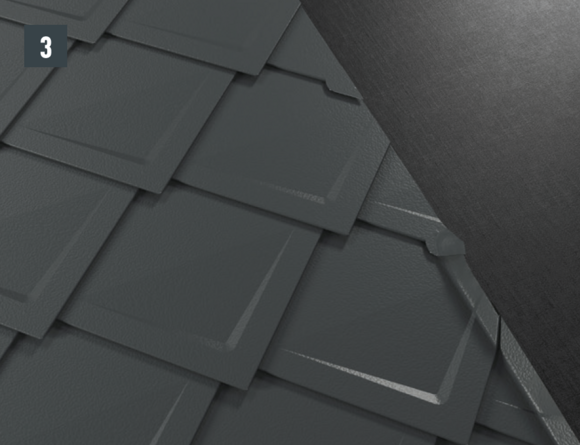

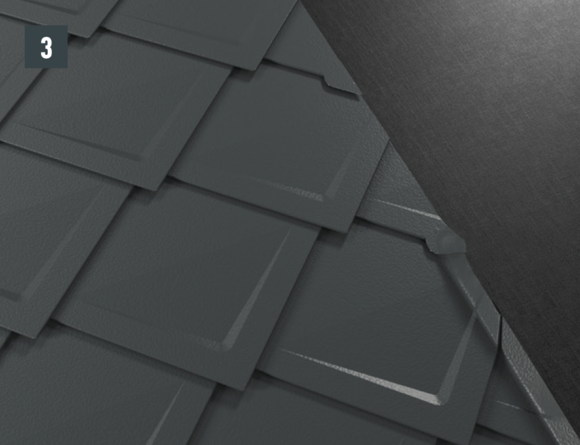

• Zarezan strešni romb 29 × 29 oz. 44 × 44 namestite in usmerite navzgor (slika 3 in 4).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

Za doseganje vodotesnega vodoravnega zgiba za vpenjanje okvirja za strešno lino, je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44.

Zdaj je mogoče čez obrobe montirati začetne plošče za strešne rombe 29 × 29 ali 44 × 44 ter nadaljevati s pokrivanjem strešne površine

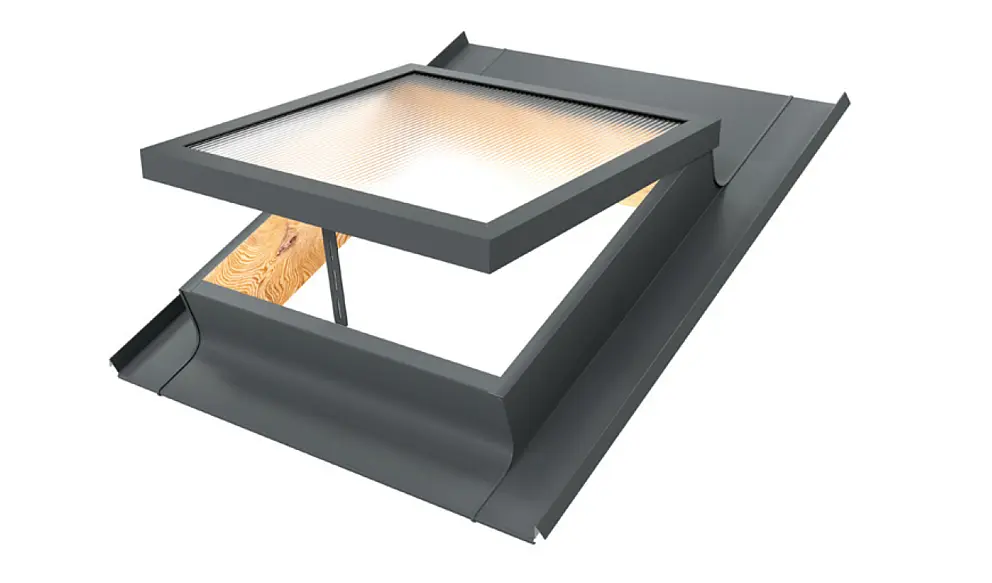

Da omogočite priključitev na podstreho oz. ločilno plast, okvir strešne line ni predhodno nameščen na leseni okvir.

Strešno kritino prekrijte do želenega položaja strešne line.
POZOR: Upoštevajte dolžino špirovcev.

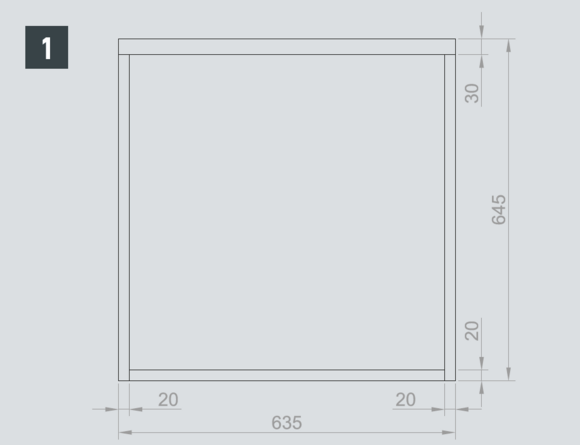

• Zaradi višje obremenitve (pritisk zaradi snega) lesenega okvirja je treba paziti, da je ta s hrbtno steno (30 mm) nameščen ležeče na zgornjo stran (slika 1).

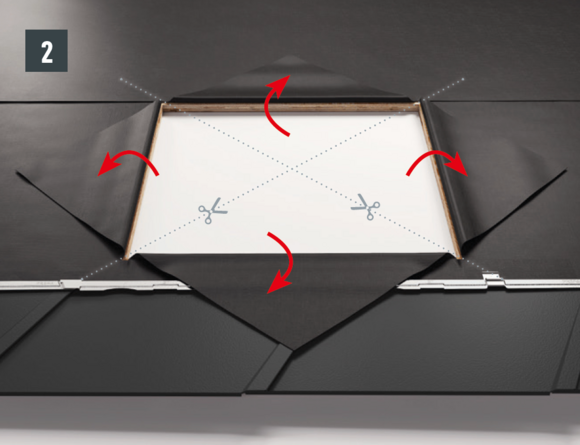

• Leseni okvir namestite v razdalji 85 mm od sprednjega roba zgiba strešne kritine do sprednjega roba lesenega okvirja, zarišite in izrežite zunanje dimenzije lesenega okvirja. Odprite ločilno plast. Leseni okvir povežite v leseni opaž ali letve (slika 2).
  POZOR: Pri debelejših folijah in opažih nad 24 mm upoštevajte dokončano višino okvirja.

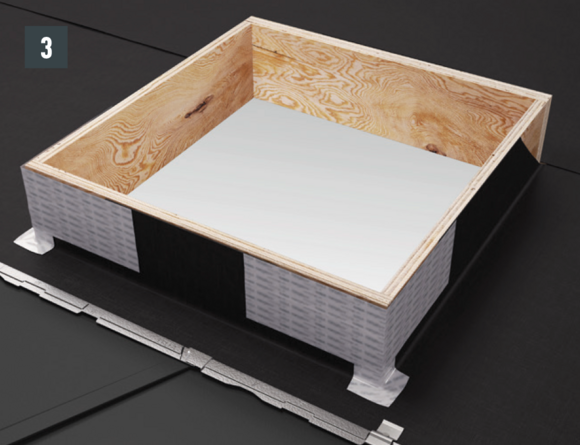

• Leseni okvir je treba pritrditi s 4 vijaki. Vijake v spodnjem območju je treba po vgradnji okvirja sprostiti, da je mogoče nastaviti leseni okvir. Potem znova privijte vijake (slika 3).
  OPOMBA: Ločilno plast/podstreho v skladu z nacionalnimi standardi nalepite na leseni okvir. Lepljivi trakovi niso vključeni v dobavni obseg.

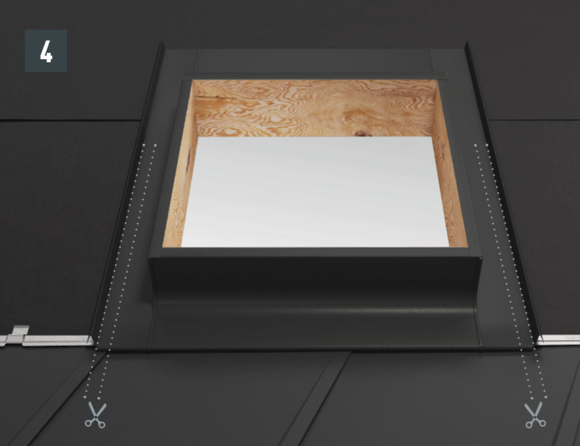

• Označevanje rezalnega in upogibnega roba 30 mm za nameščeno strešno kritino (slika 4).

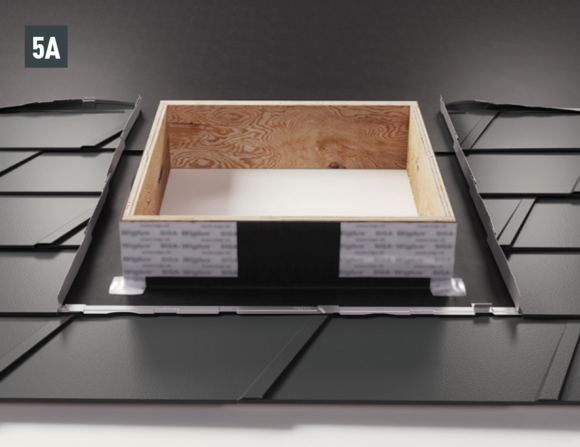

• Odprite zgornji zgib plošče strešne kritine PREFA in strešno kritino namestite 30 mm do oznake 90° (slika 5A in 5B).

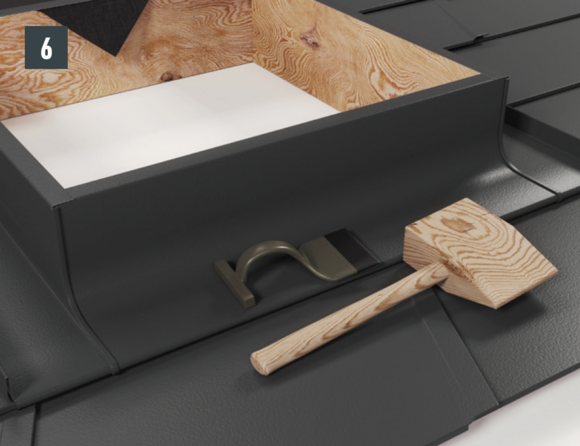

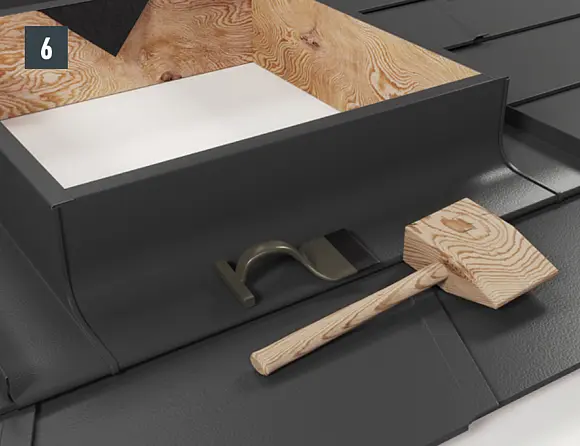

• Okvir strešne line namestite v pripravljenih 30 mm strešne kritine, ga obesite v sprednji del ter zaprite. Za dodatno pritrditev je treba za vsak stoječi zgib namestiti povratno sidro (slika 6).

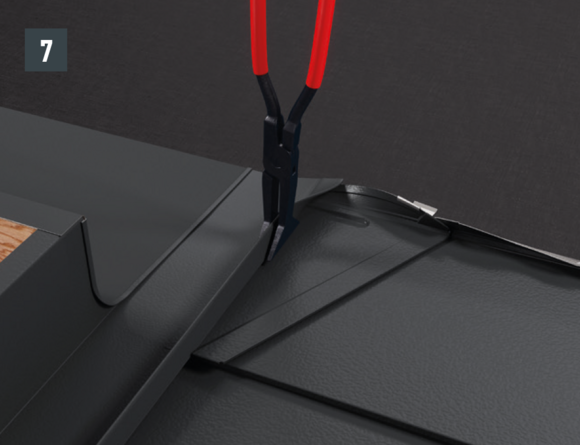

• Stranski stoječi zgib na zgornjem koncu hrbtnega dela prestavite navzven (slika 7).

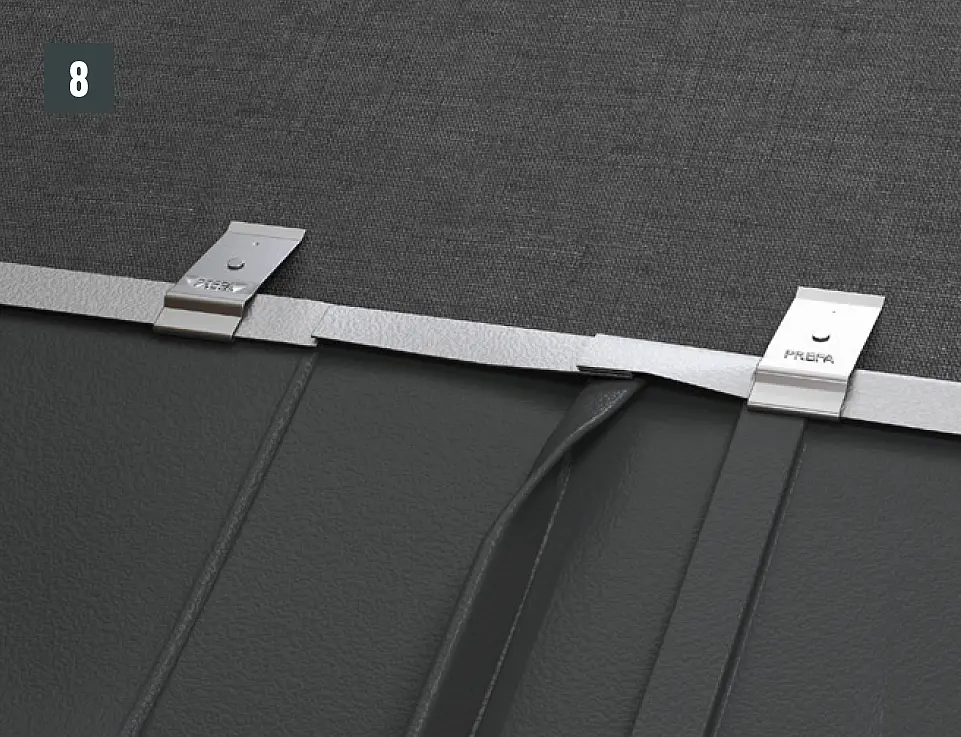

• Hrbtni del strešne line izrežite v potek strešne kritine PREFA, upognite in pritrdite s pritrditvami (slika 8).

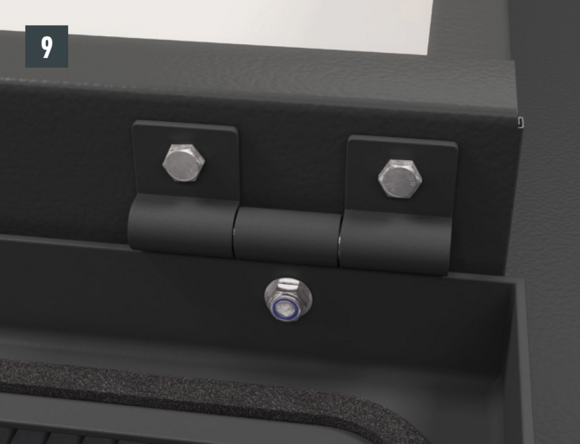

• Pokrov namestite na okvir in ga s priloženimi vijaki (6,3 × 22) pritrdite v predhodno pripravljene luknje (slika 9).

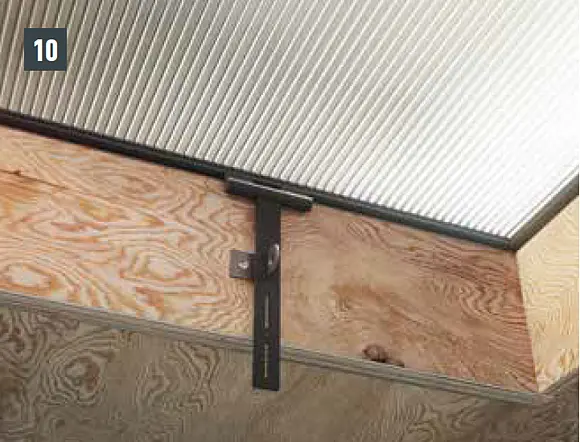

• Ob zaprtem pokrovu označite položaj zapiralnega kota in ga pritrdite s priloženimi vijaki (slika 10).

Po montaži strešnih plošč do želenega položaja okvirja strešne line je treba zgornji zgib plošče usmeriti tako, da je mogoče namestiti sprednji del okvirja strešne line.

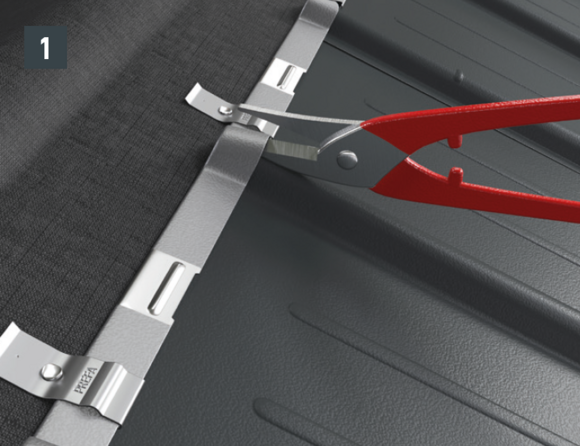

• Zarežite valj na najvišji točki in zgib dvignite z opažnim železom (slika 1 in 2).
• S kladivom utor potolcite, da bo izravnan, tako da nastane enakomerno odprt zgib. Zarezanje pri spoju plošče ni potrebno (slika 3).

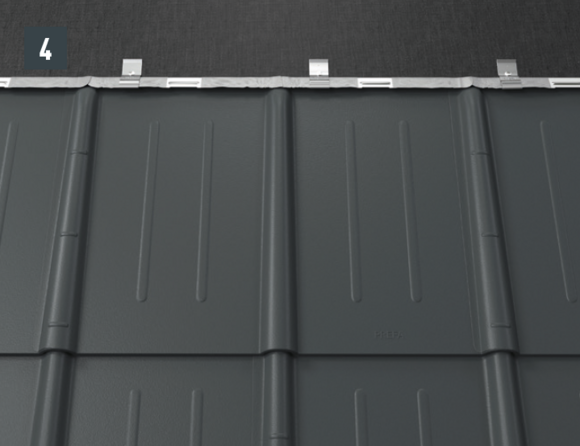

• Zdaj je mogoče brez težav namestiti dopolnilno pločevino (slika 4).

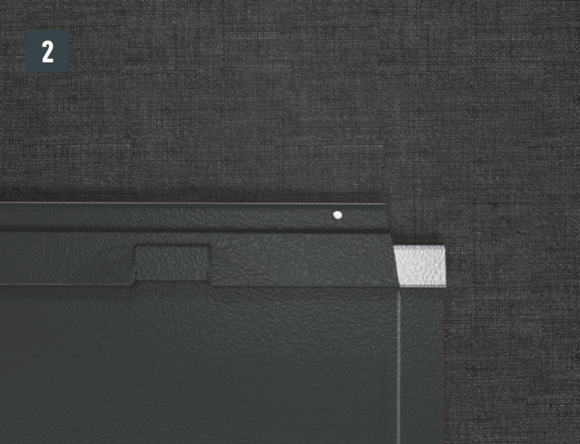

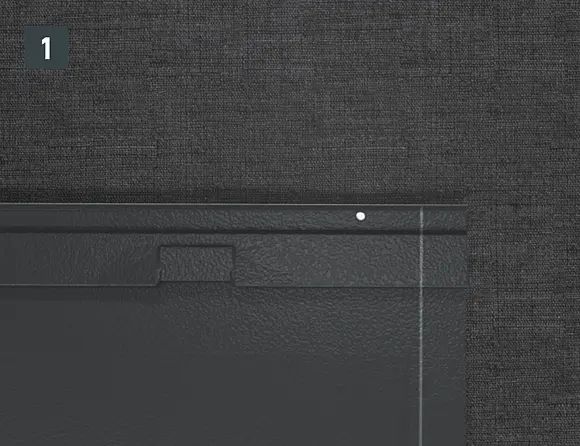

V območju stoječega vzgiba izrežite zgornji patentni zgib, tako da ostane zgib kavlja, in strešno ploščo R.16 ali strešni panel FX.12 upognite za 30 mm pod pravim kotom glede na površino strehe (slika 1 in 2).

• Pri hrbtnem delu okvirja zgornji zgib zarežite in izrežite pri pribl. 200 mm, da si olajšate stransko postavitev (slika 3).
• Odprite zgornji zgib strešne kritine PREFA in strešno kritino stransko namestite na oznako (slika 4).

Pri vsakem levem zaključku strešne skodle in strešne skodle DS.19 je treba izrezati zgibe, ki potekajo prečno navzdol, da se prepreči kapilarno delovanje.

• Zarišite območje zaključka in 30-mm dodatek zgiba ter zarežite na dodatku zgiba (slika 1).
• Ustvarite zareze zgiba (slika 2 in 3).

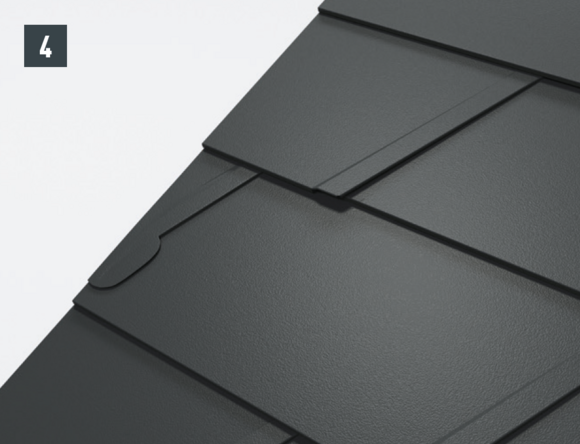

• Zarezane strešne skodle ali strešne skodle DS.19 namestite in usmerite navzgor (slika 4 in 5).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

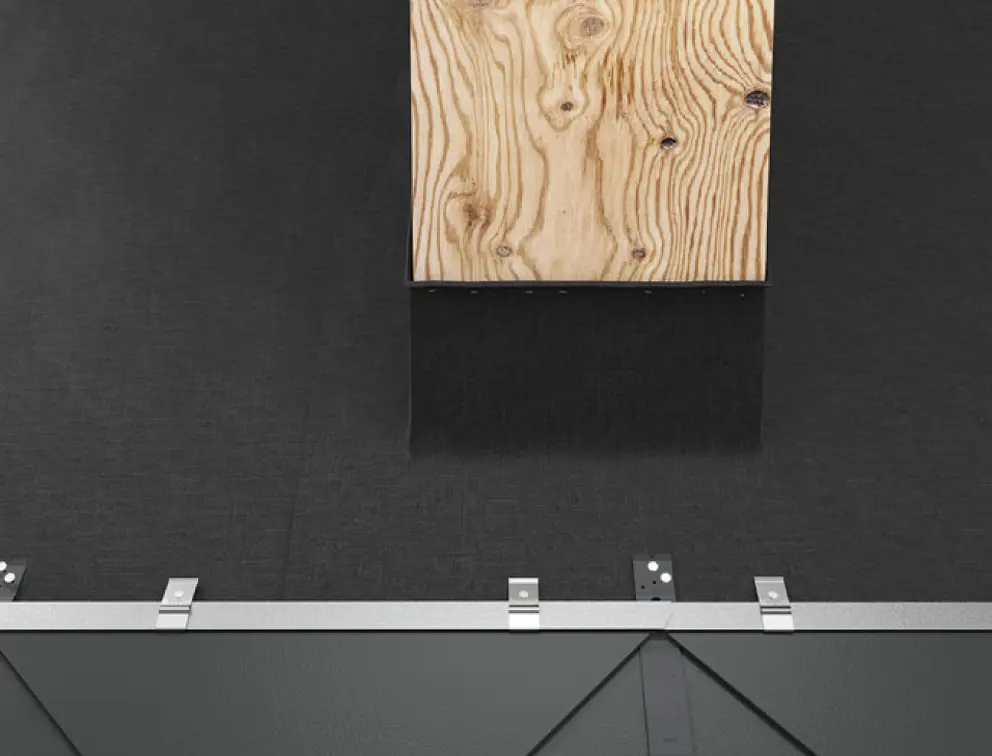

Za pripravo na sprednji del okvirja strešne line je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44. To omogoča vodotesen vodoravni zgib za vpenjanje obrobe.

Pri vsakem stranskem zaključku strešnih rombov 29 × 29 in 44 × 44 je treba na spodnji strani izrezati in navzgor upogniti zgibe, ki potekajo prečno navzdol (slike 1, 2, 3 in 4).

Za doseganje vodotesnega vodoravnega zgiba za vpenjanje okvirja za strešno lino, je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44.

Zdaj je mogoče čez obrobe montirati začetne plošče za strešne rombe 29 × 29 ali 44 × 44 ter nadaljevati s pokrivanjem strešne površine

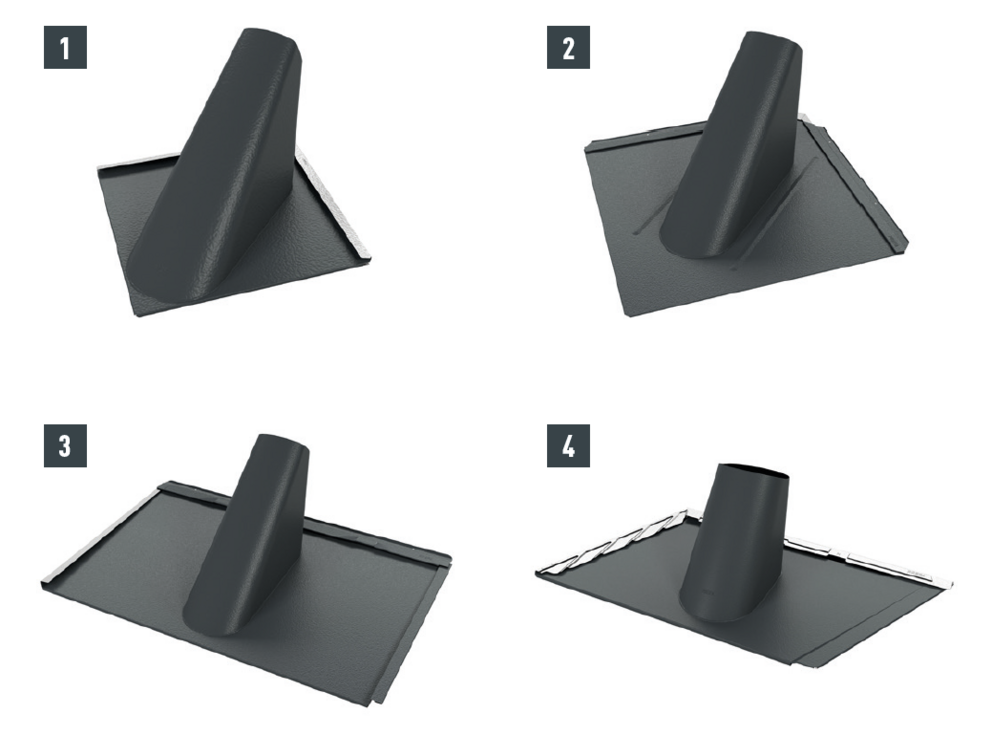

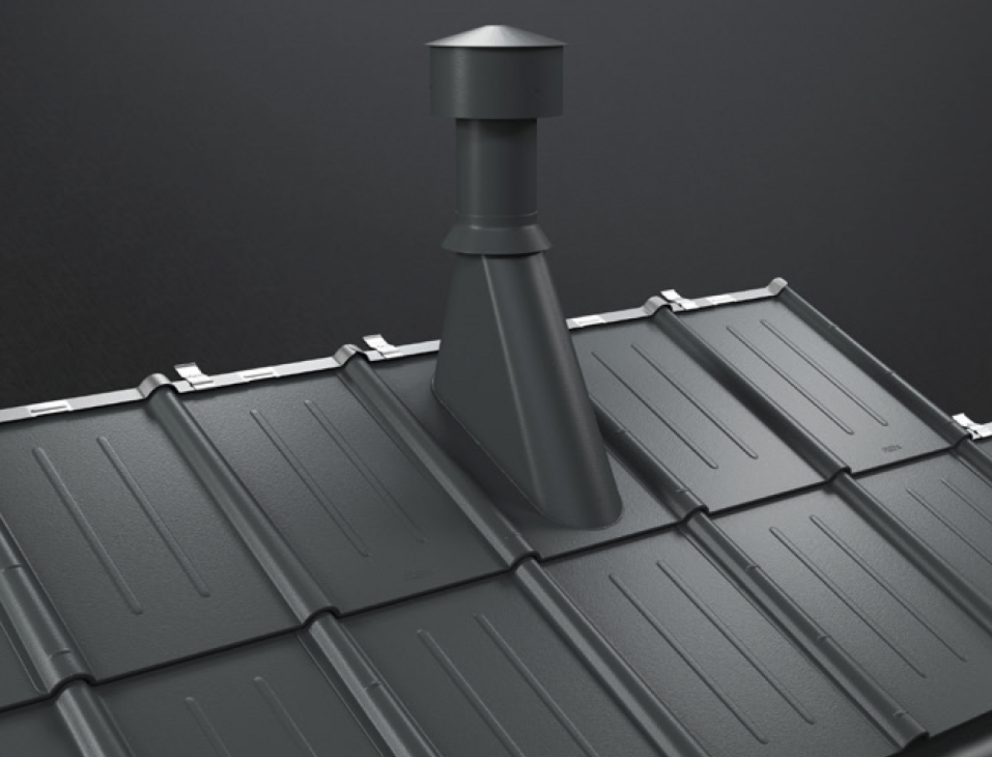

Prehodne plošče za strešni romb 29 × 29 (1), strešni romb 44 × 44 (2), strešno ploščo R.16 in strešni panel FX.12 (3) ter strešno skodlo DS.19 (4) imajo dimenzije ustreznega strešnega sistema PREFA in jih je mogoče enostavno vgraditi v kritino.

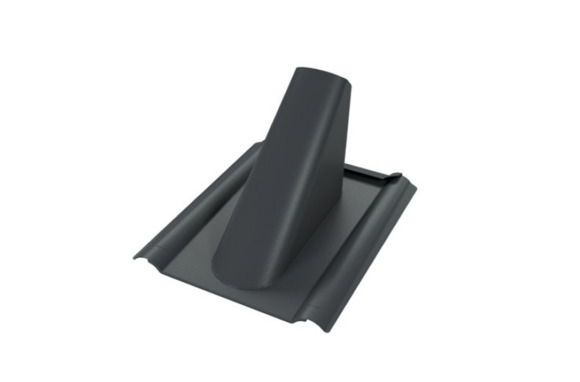

Prehodna plošča za strešne plošče ima obliko polovične plošče z vgrajenim koničnim opornikom okvirja.

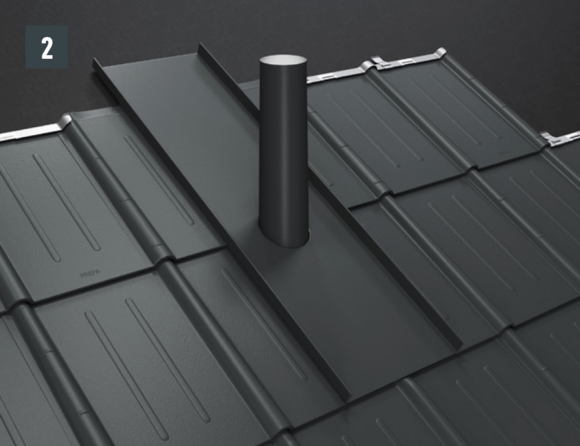

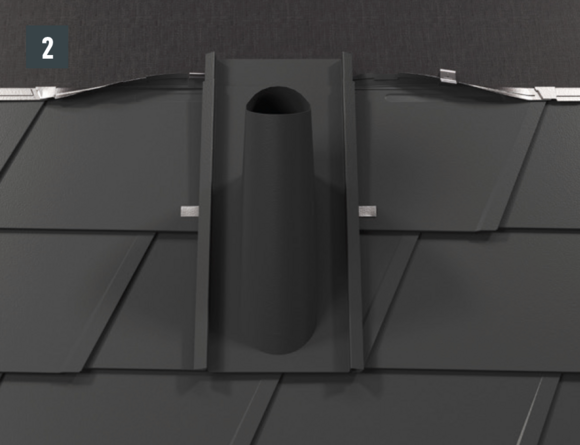

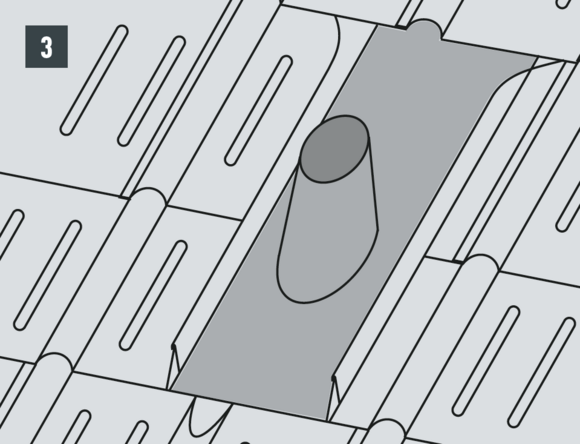

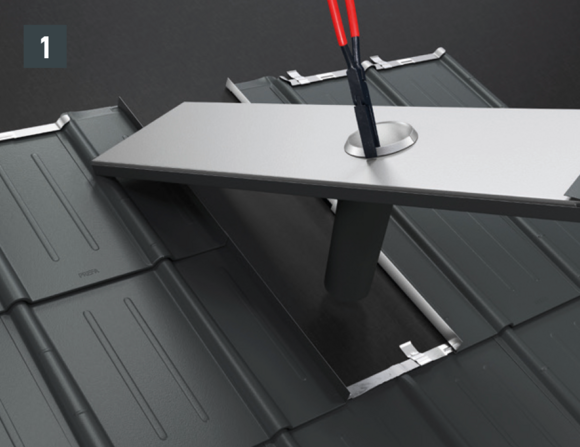

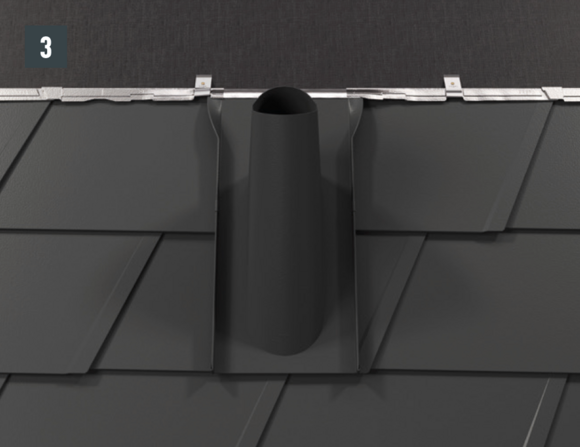

• Nastavite prehodno ploščo
• Označite premer cevi in izrežite opaž.
• Označite premer cevi na okvirju, obrežite okvir in ga potem namestite (prekrijte).
• Priloženo prekrivno rozeto in tesnilo EPDM namestite na prezračevalno cev.
• Potem tesnilo EPDM potisnite navzdol nad okvir, tako da je prehod med okvirjem in prezračevalno cevjo zatesnjen.
• Prekrivno rozeto pritrdite na cev.

Če je položaj preboja določen in zaradi tega ni mogoče uporabiti prehodno ploščo, je mogoče preboje cevi izvesti s prehodno ploščo za zgibanje. Prehodne plošče za zgibanje so primerne za preboje cevi premera od 80 do 125 mm.

Prehodna plošča glede na strešni sistem sega prek 1 ali 2 vrst ter jo je mogoče stransko namestiti na vsako poljubno mesto.

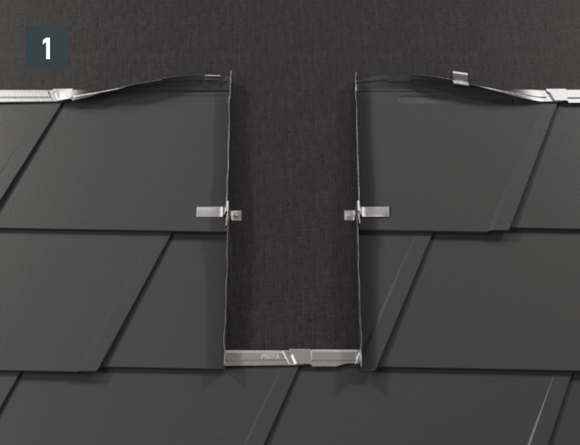

• Vdelati pokončni vzgib 30 mm na obeh straneh strešne kritine PREFA (slika 1).
• Namestite prehodno ploščo in na obeh straneh zaprite zgibe in povratna sidra (slika 2).
• Oba stoječa zgiba na zgornjem koncu tekoče položite navzven, obrežite vzdolž strešne kritine PREFA, upognite ter pritrdite s sidri (slika 3).

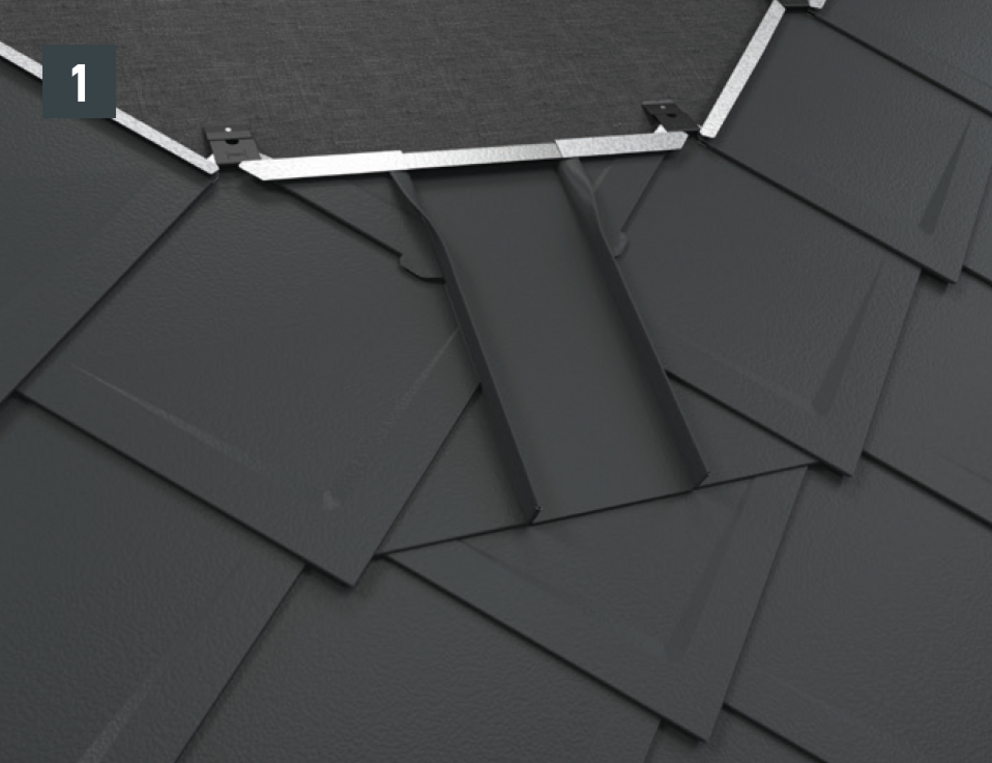

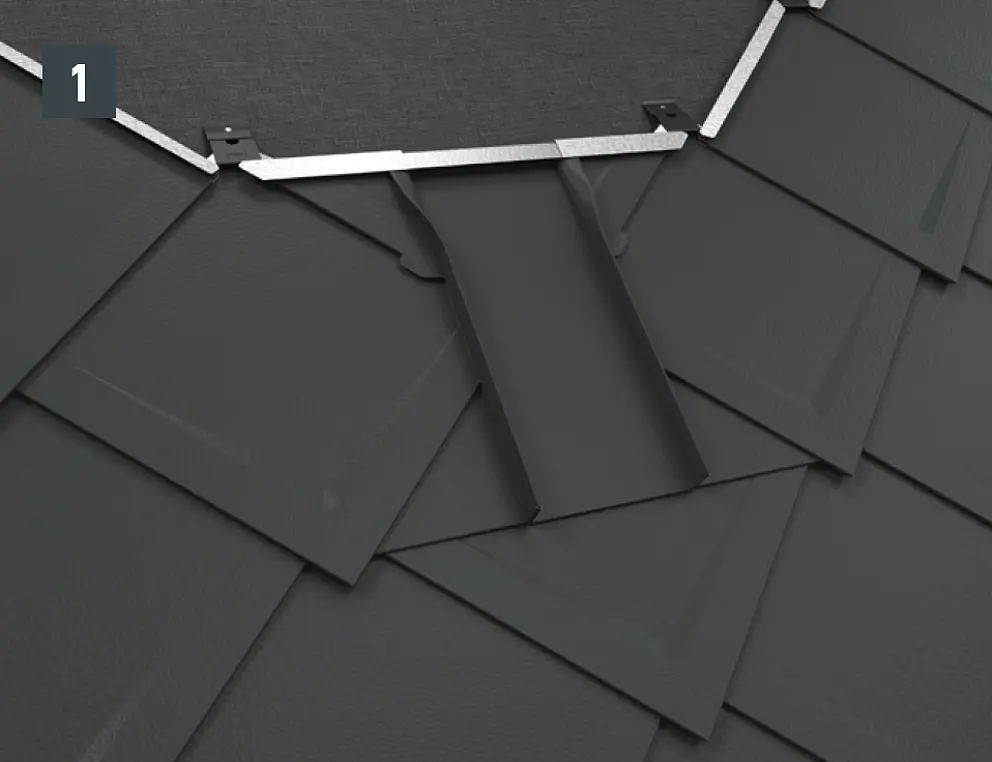

Za vgradnjo prehodne plošče je treba pri strešnih rombih 29 × 29 oz. 44 × 44 položiti začetne in končne plošče (slika 1).

To omogoča vodotesen vodoravni zgib za vpenjanje prehodne plošče.

Kot alternativo prehodni plošči za zgibanje je mogoče v podložno ploščo vgraditi tulec in ga prekriti s strešno kritino. Povezovanje strešne kritine s pomočjo stoječih zgibov se izvede analogno s prehodno ploščo za zgibanje (slika 1 in 2).

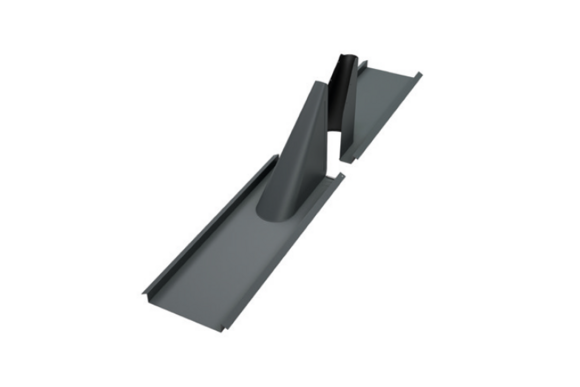

Če montaža prehodne plošče zaradi oblike in pogojev preboja (npr. satelitski priključek ali antena) ni mogoče, lahko uporabite dvodelno univerzalno prehodno ploščo. Povezovanje strešne kritine se s pomočjo stoječih zgibov izvede analogno s prehodno ploščo za zgibanje.

V osnovi se je treba odločiti za neprekinjene odzračevalne in prezračevalne odprtine. Če to pri določenem projektu ni možno, je mogoče uporabiti točkovne prezračevalne odprtine (žabje zračnike). Te so v ustreznem številu vgrajene v zadnjo vrsto oz. na slemenih.

Upoštevajte, da je treba včasih uporabiti zelo veliko žabjih zračnikov, da se dosežejo standardno predpisani prerezi zračenja. Pri tem pazite na gladko ali štukaturno izvedbo, skladno z uporabljeno strešno kritino PREFA. Pri polnem opažu je treba opaž zadostno izrezati v območju odprtine za žabji zračnik

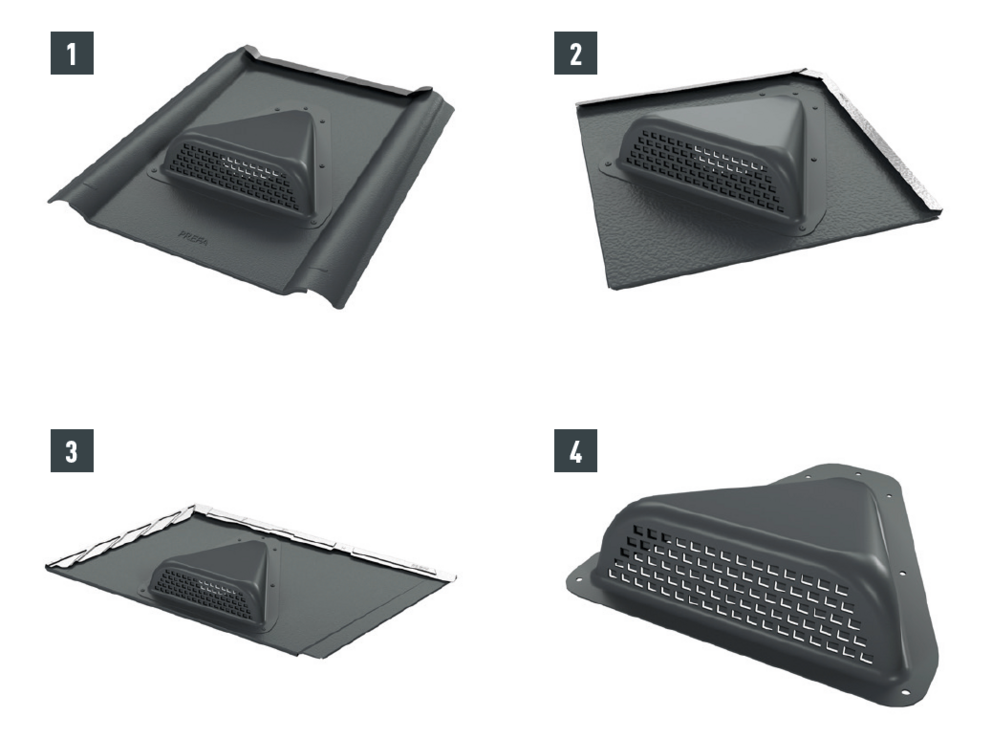

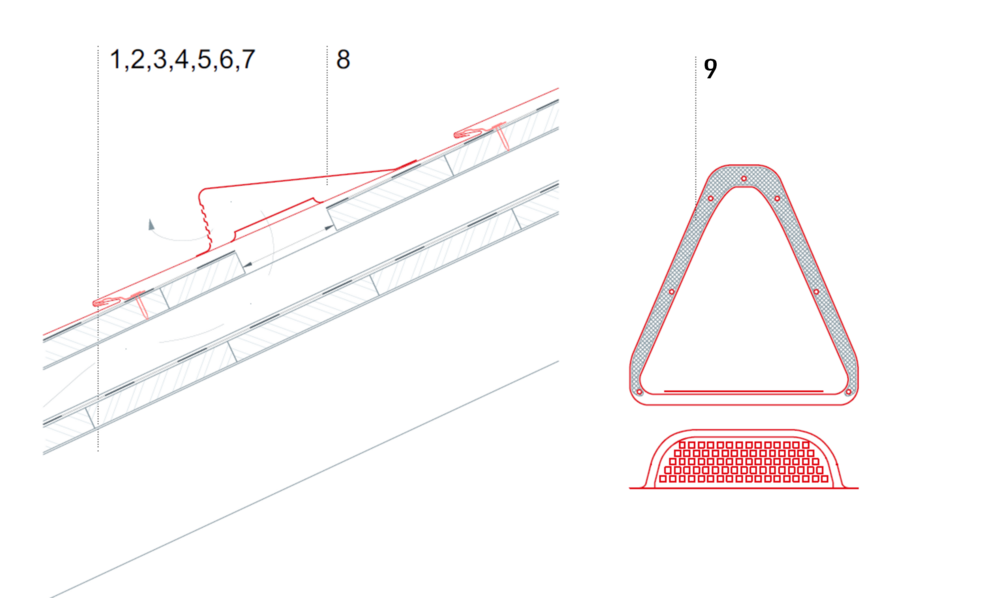

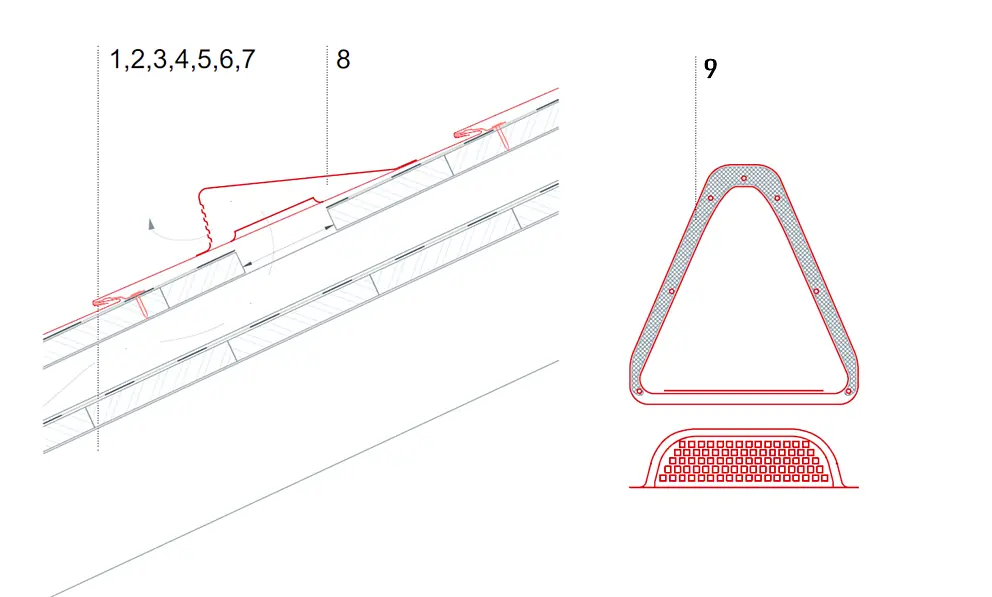

Prerez žabjega zračnika: ~ 30 cm²

opaža in ločilnega sloja je treba izrezati glede na prečni prerez zračnika (premer: pribl. 10 cm). Strešna kritina mora v območju izrezov roba imeti 1  cm visoko obrobo.

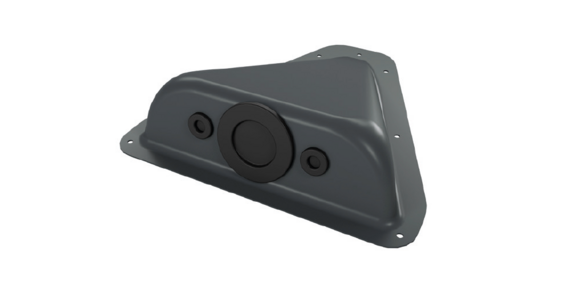

Za preboj cevi in kablov, za preboje do pribl. 38,5 mm. Preboj cevi in kablov oziroma njihova vgradnja v različne plasti gradbenih elementov (podstreha, toplotna izolacija, zrakotesna plast, ...) morajo biti izvedeni strokovno v skladu z nacionalnimi normami in predpisi.

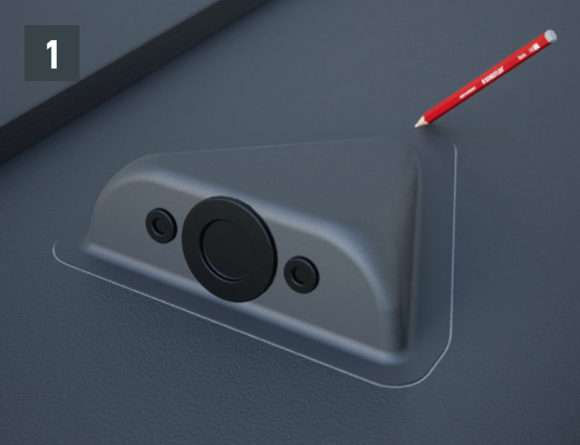

• Namestite in zarišite element za prehod vodnikov (slika 1).

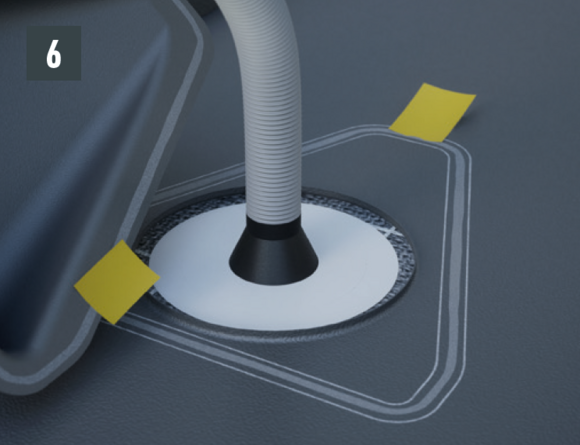

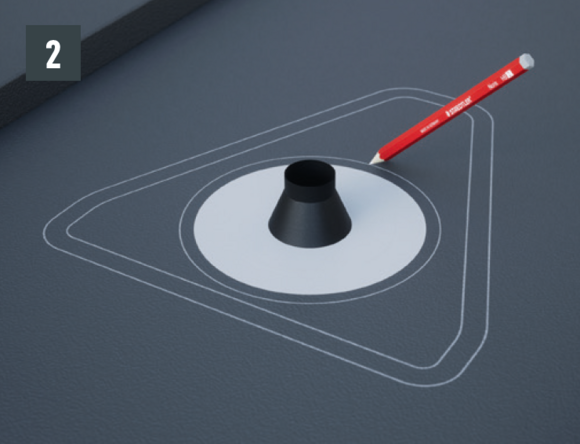

• Zarišite območje lepljenja (25 mm) in izrežite cevno manšeto (slika 2).

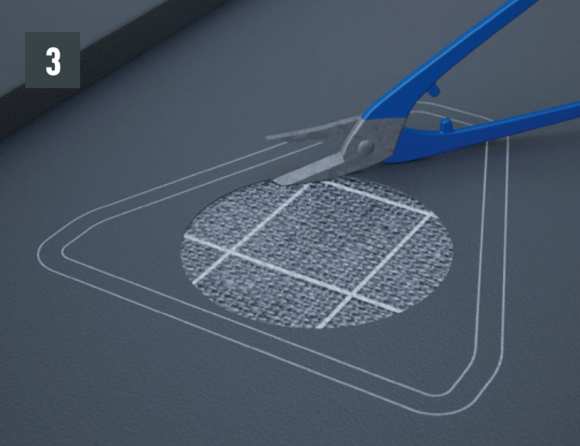

• Izrežite (slika 3).

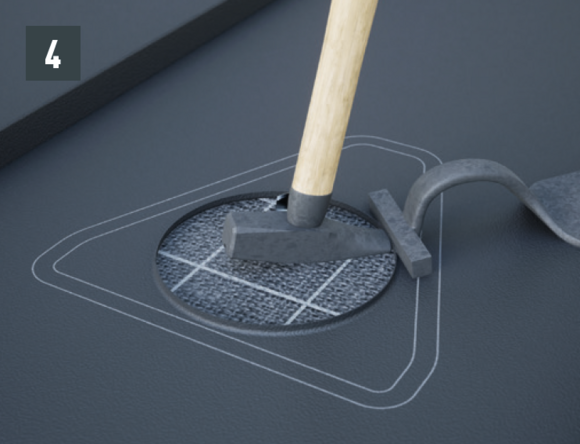

• Upognite rob (slika 4).

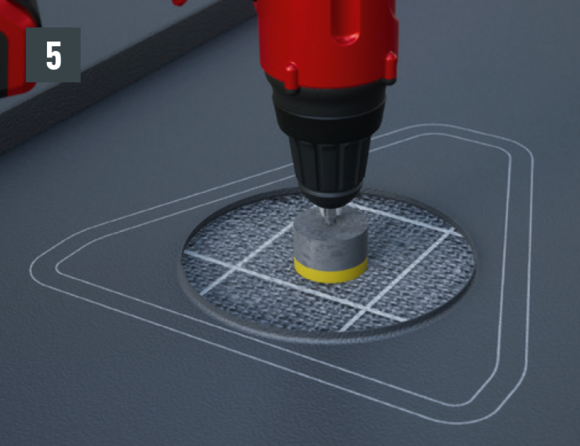

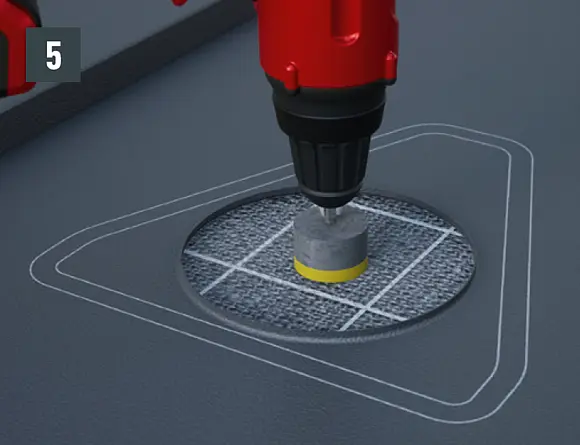

• Na sredini izvrtajte luknjo, nalepite cevno manšeto in zaščitno cev speljite skozi vse strešne sloje do notranjosti (slika 5)
• Pobrusite površine za lepljenje (slika 6).
• Površine za lepljenje očistite in počakajte, da se posušijo (slika 7).

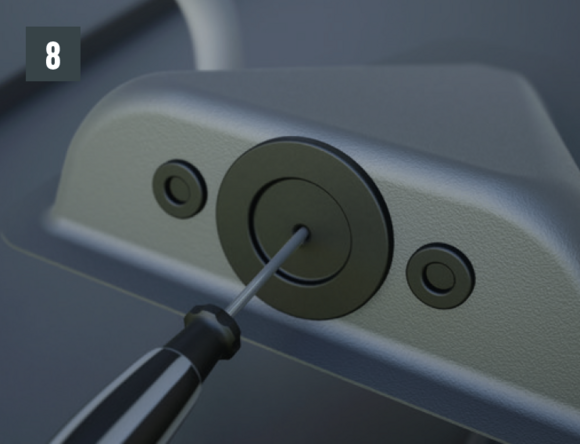

• Prebodite skoznjik (slika 8)

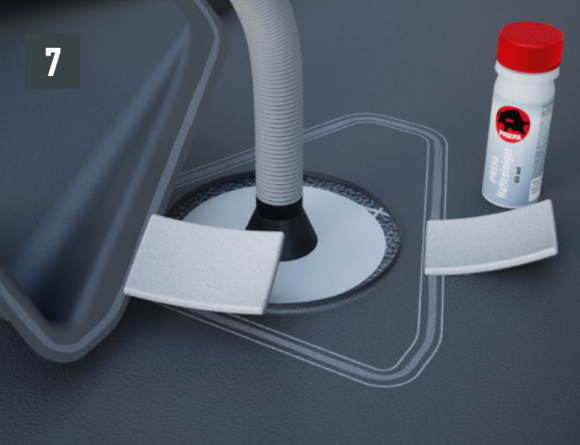

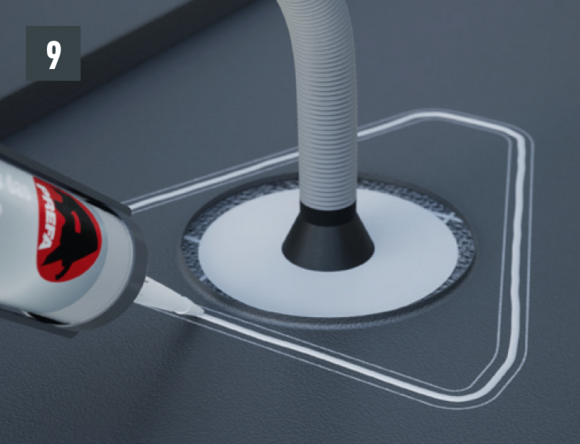

• Obodno nanesite specialno lepilo (slika 9)

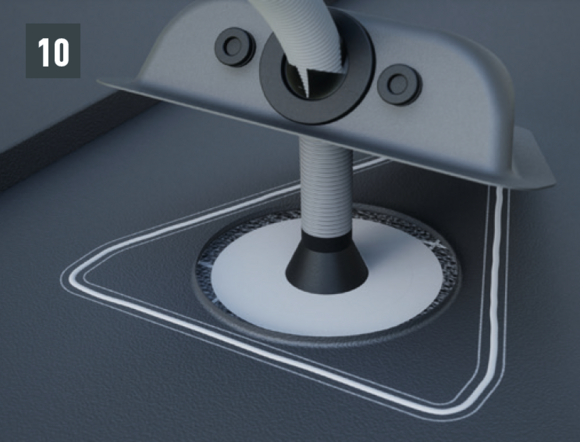

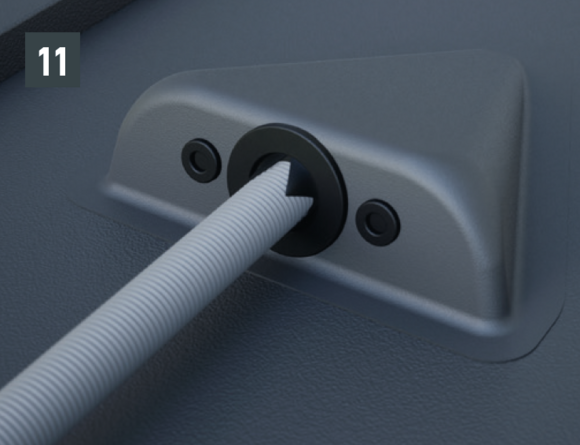

• Namestite element za prehod vodnikov in ga vtisnite (slika 10).
• Končno montiran element za prehod vodnikov (slika 11).

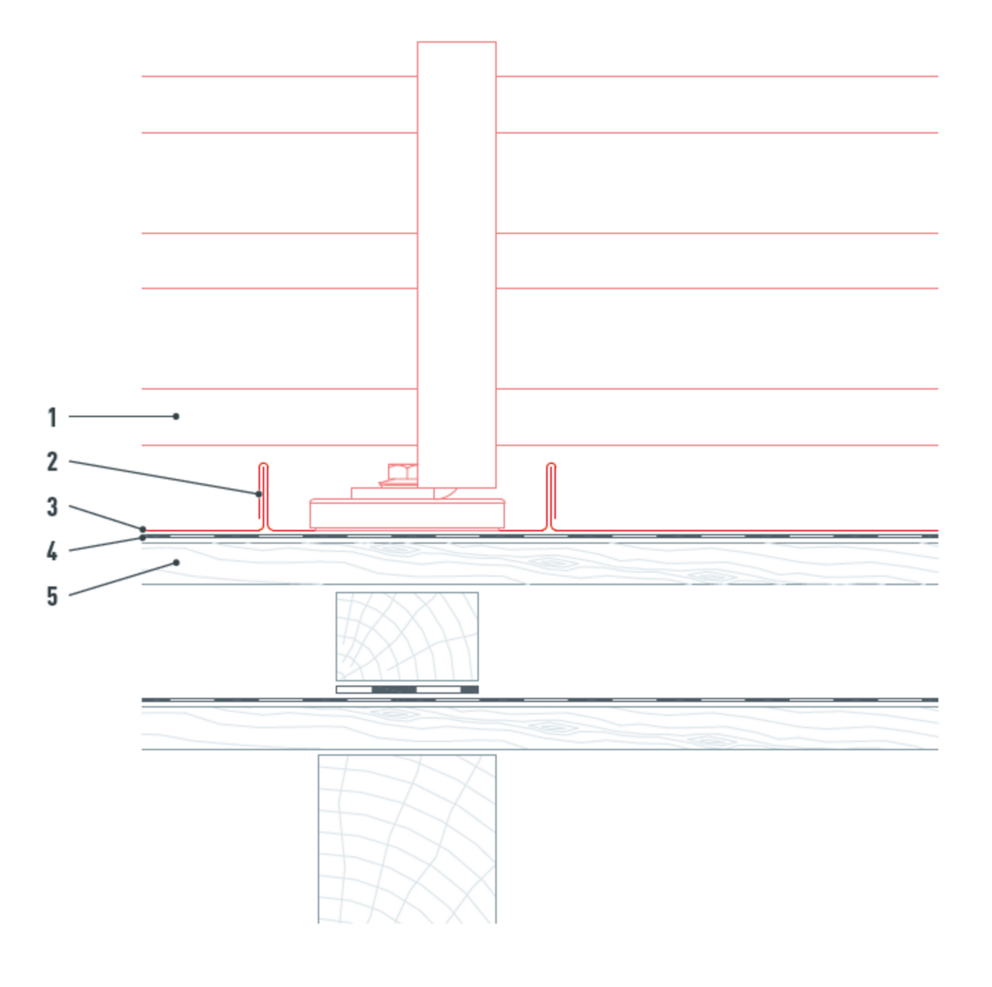

Podlaga za vgradnjo snegolovnega sistema, enojne dimniške stopnice, strešnih varnostnih kavljev in drugih dodatnih izdelkov je lahko podložna plošča, npr. če se zgib ali dvignjen del vala kritine nahaja v območju špirovcev. Ustrezen dodatni izdelek ne nameščajte v zgib ali dvignjen del vala kritine PREFA.

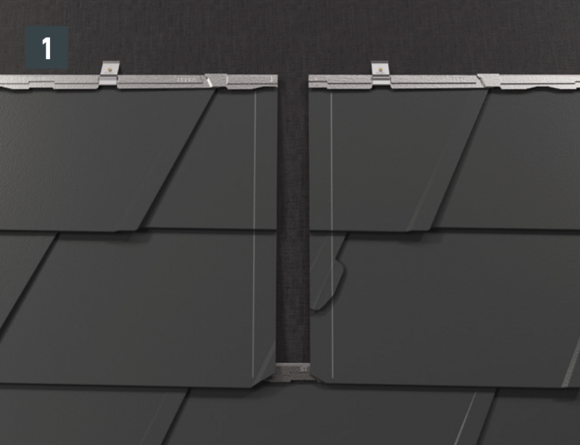

• Podložna plošča glede na strešni izdelek sega prek ene ali več vrst strešne kritine PREFA in jo je mogoče namestiti na poljubno mesto (slika 1).

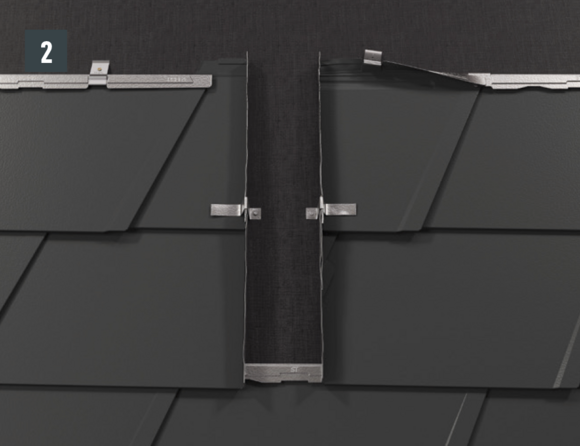

• Strešno kritino PREFA na obeh straneh 30 mm pomaknite navzgor v skladu s širino podložne plošče. Po potrebi je mogoče za dodatno pritrditev namestiti povratna sidra (slika 2).

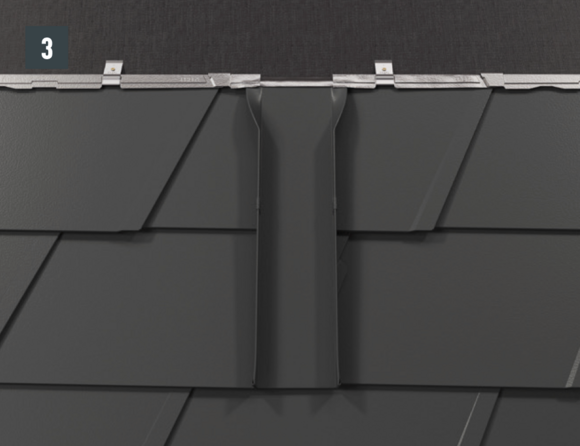

• Podložno ploščo vstavite v pripravljenih 30 mm strešne kritine PREFA in na obeh straneh zaprite zgibe ter povratne pritrditve. Stranski stoječi zgib na zgornjem koncu tekoče položite navzven in ga v poteku strešne kritine PREFA prepognite ter pritrdite (slika 3).

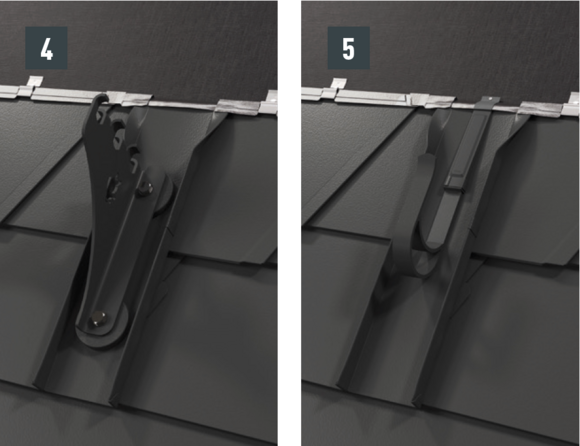

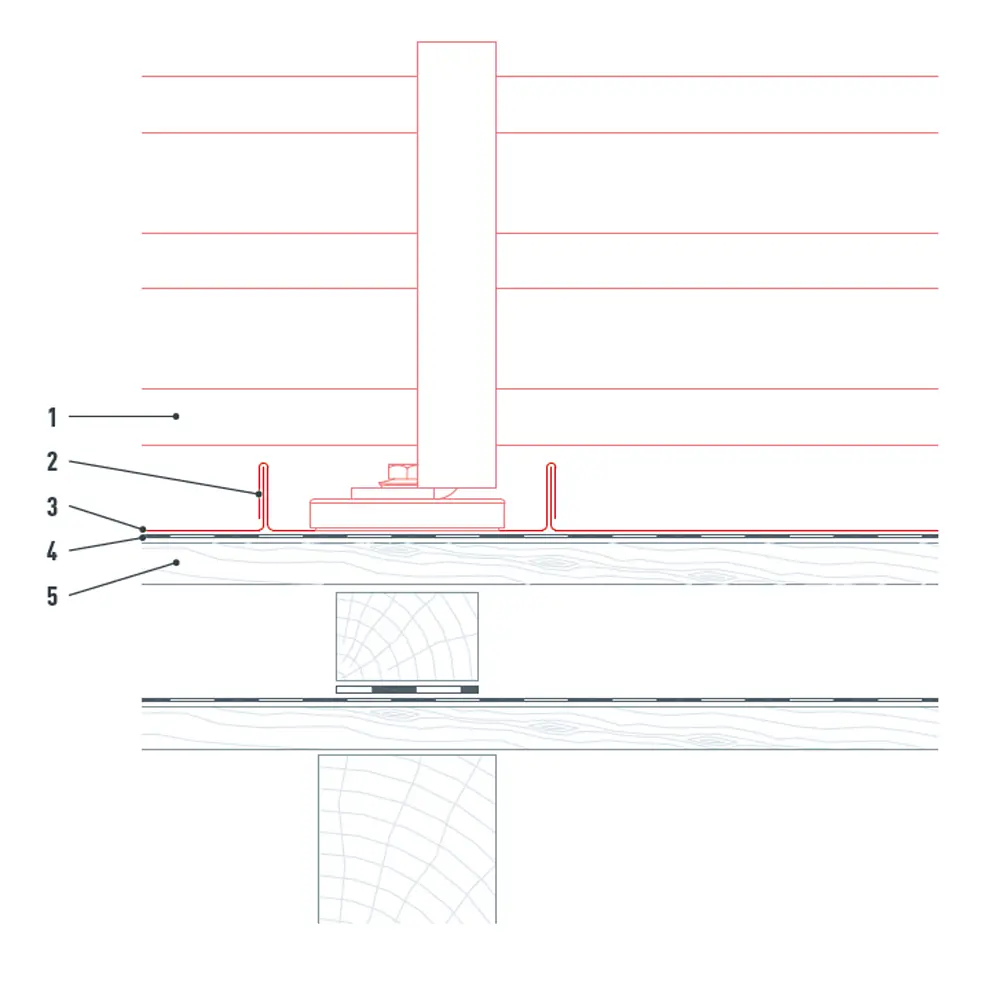

• Na podložno ploščo je mogoče pritrditi ustrezni dodatni izdelek (slika 4 in 5).

Po montaži strešnih plošč do želenega položaja podložne plošče je treba zgornji valj plošče usmeriti tako, da je mogoče namestiti podložno ploščo.

• Zarežite valj na najvišji točki in zgib dvignite z opažnim železom (slika 1 in 2).
• S kladivom utor potolcite, da bo izravnan, tako da nastane enakomerno odprt zgib. Zarezanje pri spoju plošče ni potrebno (slika 3).

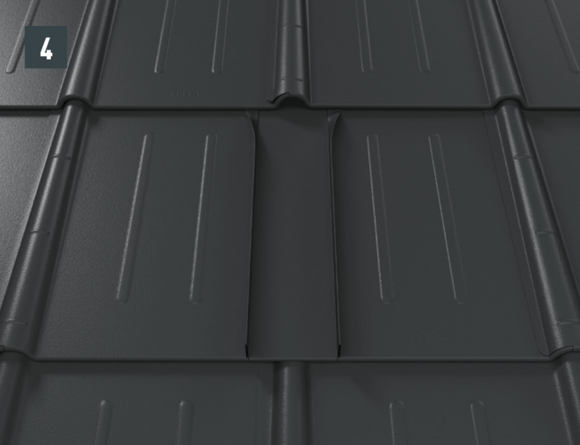

• Zdaj je mogoče brez težav namestiti podložno ploščo (slika 4).

Stranski priključek

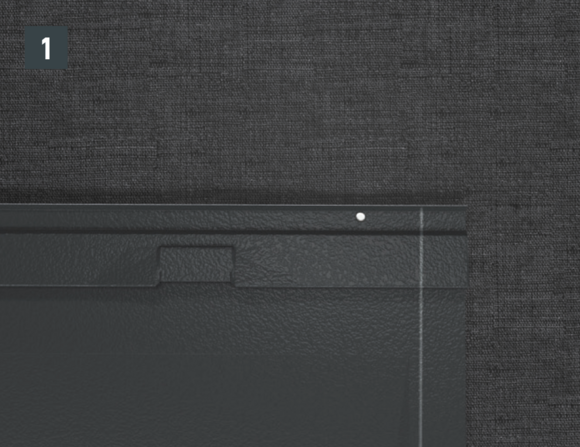

V območju stoječega vzgiba izrežite zgornji patentni zgib, tako da ostane zgib kavlja, in strešno ploščo R.16 ali strešni panel FX.12 upognite za 30 mm pod pravim kotom glede na površino strehe (slika 1 in 2).

Hrbtni del

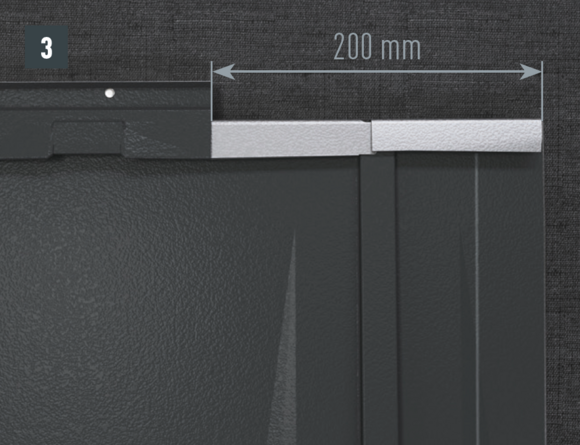

• Pri hrbtnem delu okvirja zgornji zgib zarežite in izrežite pri pribl. 200 mm, da si olajšate stransko postavitev (slika 3).
• Odprite zgornji zgib strešne kritine PREFA in strešno kritino stransko namestite na oznako (slika 4).

Pri vsakem levem zaključku strešne skodle in strešne skodle DS.19 je treba izrezati zgibe, ki potekajo prečno navzdol, da se prepreči kapilarno delovanje.

• Zarišite območje zaključka in 30-mm dodatek zgiba ter zarežite na dodatku zgiba (slika 1).
• Ustvarite zareze zgiba (slika 2 in 3).
• Zarezane strešne skodle ali strešne skodle DS.19 namestite in usmerite navzgor (slika 4 in 5).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

Sprednji priključek

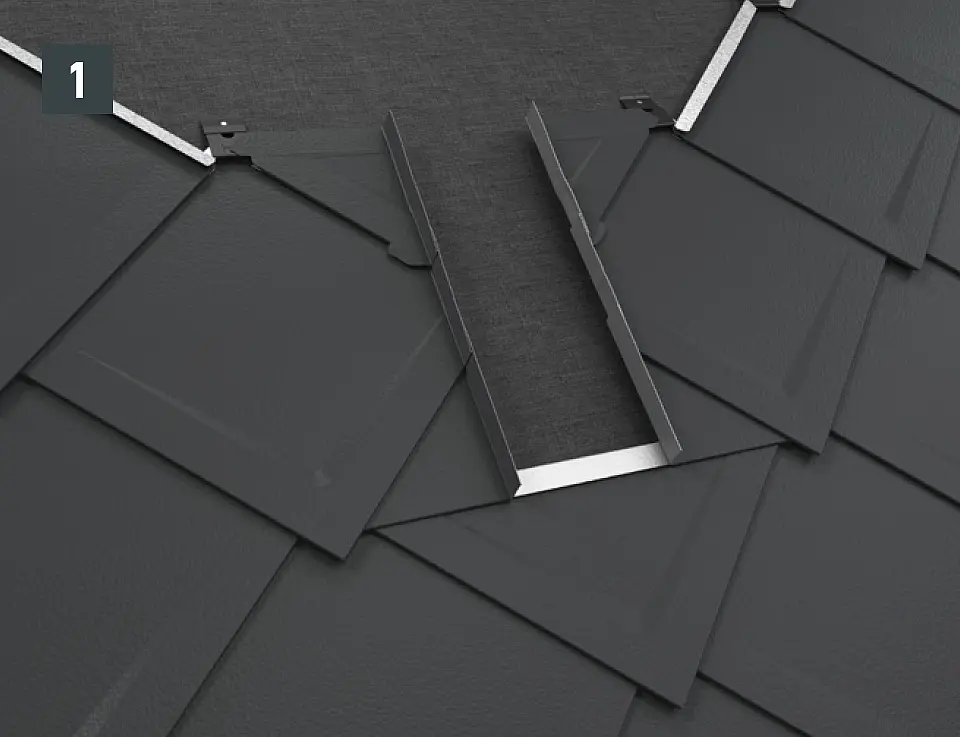

Za vgradnjo podložne plošče je treba pri strešnih rombih 29 × 29 oz. 44 × 44 položiti začetne in končne plošče. To omogoča vodotesen vodoravni zgib za vpenjanje obrobe (slika 1).

Stranski priključek

Pri vsakem stranskem zaključku strešnih rombov 29 × 29 in 44 × 44 je treba na spodnji strani izrezati in navzgor upogniti zgibe, ki potekajo prečno navzdol.

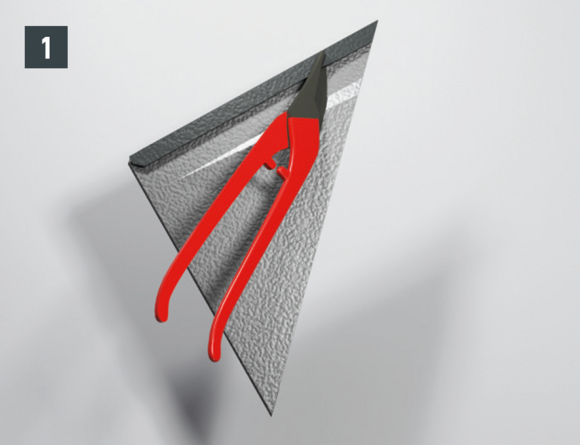

• Strešni romb 29 × 29 oz. 44 × 44 razrežite na dodatku zgiba in ustvarite zarezi zgiba (slika 2).
• Upognite in okroglo zarežite oblikovanje zgiba (slika 3).

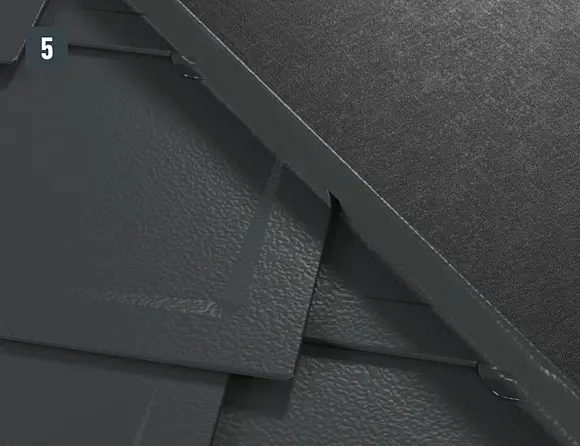

• Zarezan strešni romb 29 × 29 oz. 44 × 44 prekrijte in usmerite navzgor (slika 4 in 5).

Ob pravilni izvedbi se zagotovi vodotesnost strehe.

Hrbtni del

• Za doseganje vodotesnega vodoravnega zgiba za vpenjanje prek podložne plošče, je treba položiti končne plošče za strešne rombe 29 × 29 oz. 44 × 44 (slika 6).

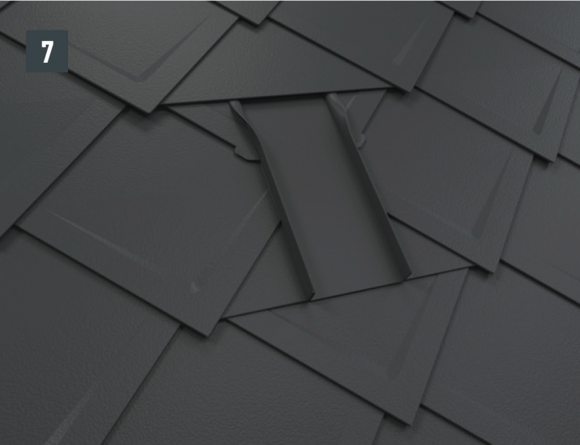

• Zdaj je mogoče prek okvirja namestiti začetne plošče za strešne rombe 29 × 29 ali 44 × 44 ter nadaljevati s pokrivanjem strešne površine (slika 7).
