Kliknite želeno temo, da se neposredno pomaknete do ustreznih navodil:

• Snegolov
• Sistem za linijski snegolov
• Snegolovni sistem XL
• Zadrževalec ledu za linijski snegolovni sistem in linijski snegolovni sistem XL
• Gorski snegolov

Snegolove je treba v skladu z izračunano shemo montaže razporediti po celotni površini strehe na vsaki nezarezani vrsti. (Razen na območju dodatnih in vgradnih delov.) Na izpostavljenih položajih bo morda potrebno predvideti dodatne snegolove. Konstruktivne vgradne elemente, kot so frčade, dimniki itn., je treba upoštevati v skladu s standardi.

Nad vhodi v hišo in javno dostopnimi območji je mogoče kot dodatni ukrep namestiti linijski snegolovni sistem. V območju frčad, dimnikov, sončnih kolektorjev, strešnih izhodnih lin, strešnih oken, prezračevalnih cevi, zagozd itn., bo morda glede na položaj smiselno namestiti dodatne naprave za zadrževanje snega (povečano število snegolovov ali snegolovnega sistema). Snegolove namestite v skladu z izračunanimi shemami montaže glede na naklon strehe in obremenitev s snegom. Vsak snegolov pritrdite z vsaj 2 lepenkarjema. Uporabljajte samo originalne snegolove.

Od naklona strehe 45° naprej je treba uporabiti kombinacijo snegolovnih sistemov in sistemov za zadrževanje snega (=  linijski snegolovni sistem na kapu).

Montaža snegolovov se izvede v skladu z naslednjimi shemami montaže v odvisnosti od obremenitve s snegom in naklona strehe. Uporabljene sheme montaže so prikazane v spodaj navedenih tabelah. V navpični smeri upoštevajte podatke glede naklona strehe, v vodoravni smeri pa podatke obremenitve s snegom na tleh (sk). Za posamezen gradbeni projekt je treba upoštevati snežne obremenitve (sk) v skladu z nacionalnimi standardi in predpisi.

Pogoji

• Upoštevati je treba navodila za montažo snegolovov.
• Pri strešnih konstrukcijah s h > 1,0 m je potrebno dodatno dokazilo.
• Snežni previs ni upoštevan!
• Koeficient oblike za obremenitev zaradi snega z µ=0,80.

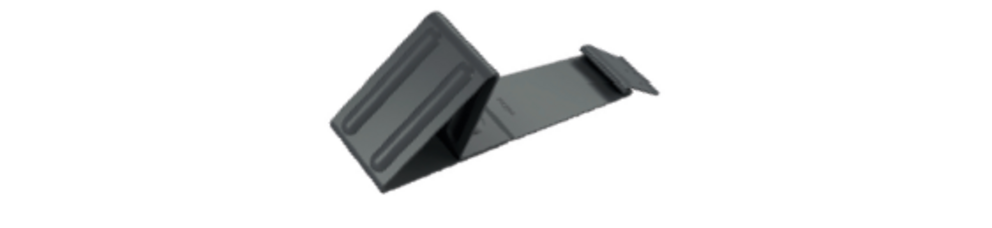

Snegolovi so vedno potisnjeni v sredinski izrez plošče in pritrjeni z min. 2 lepenkarjema. Uporaba snegolovov ne vpliva na število pritrditev pri ploščah.

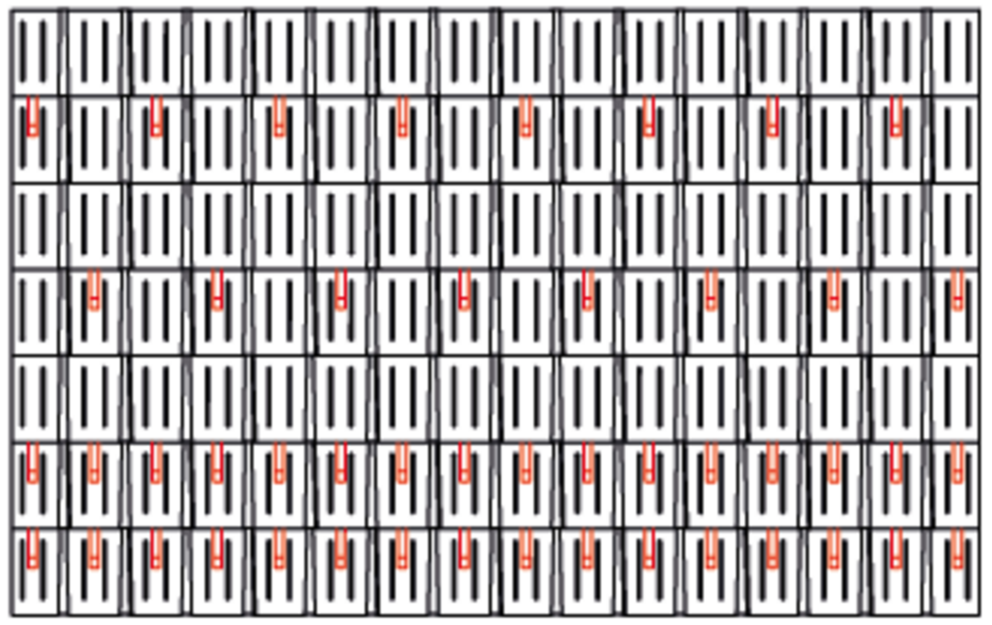

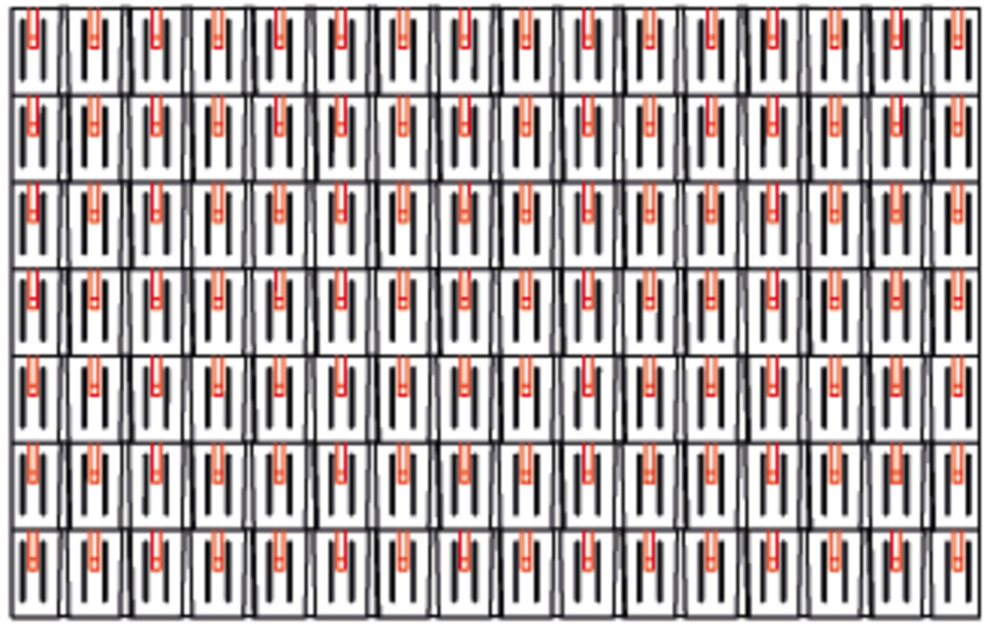

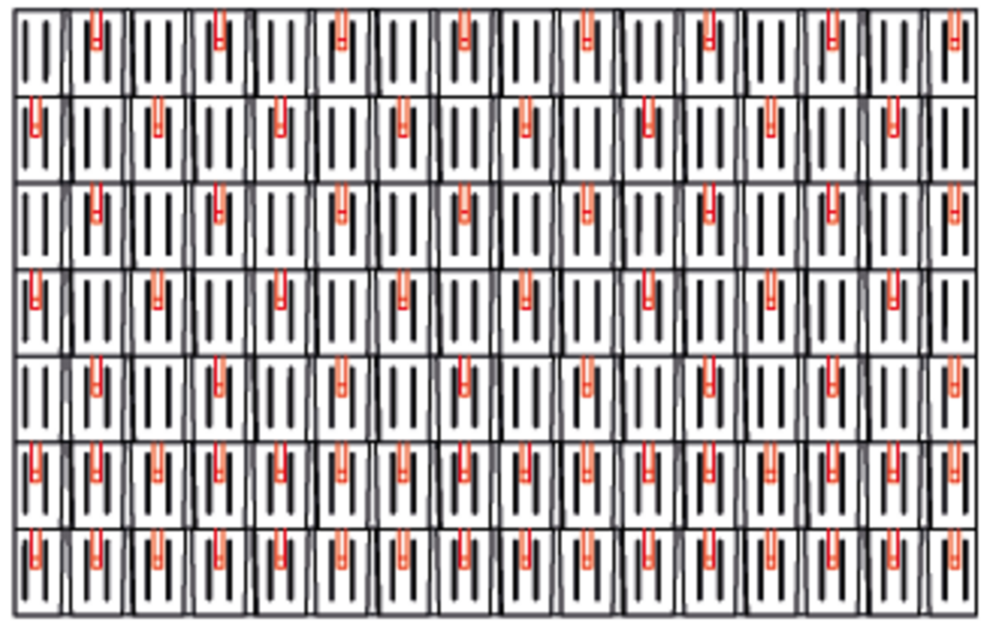

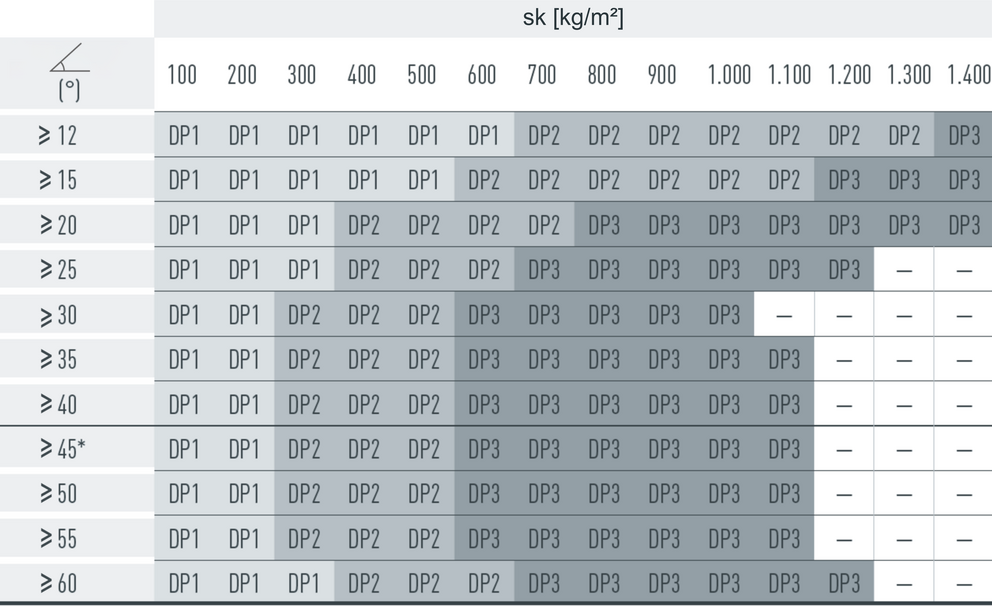

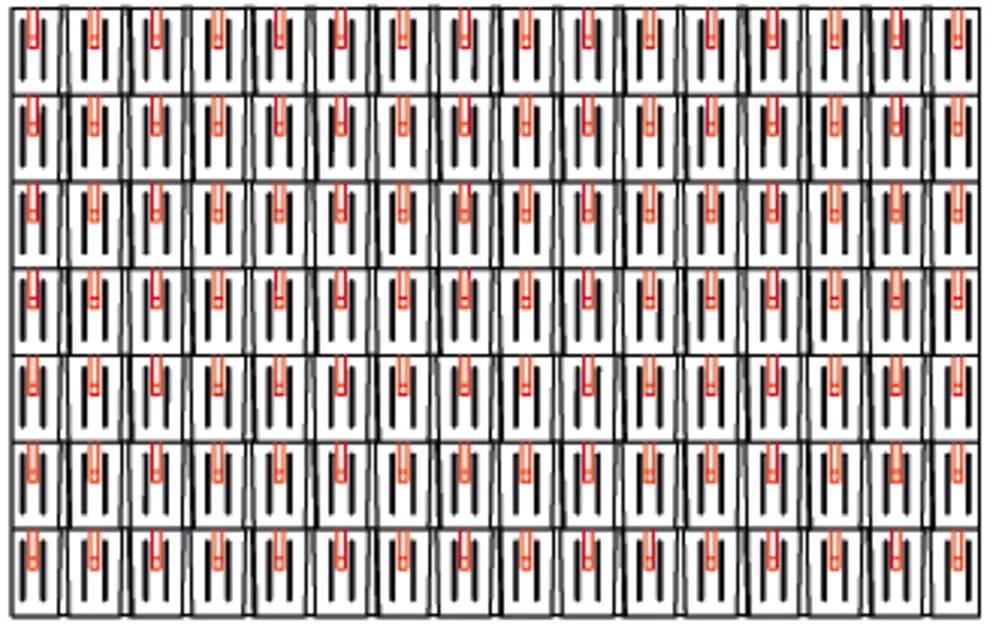

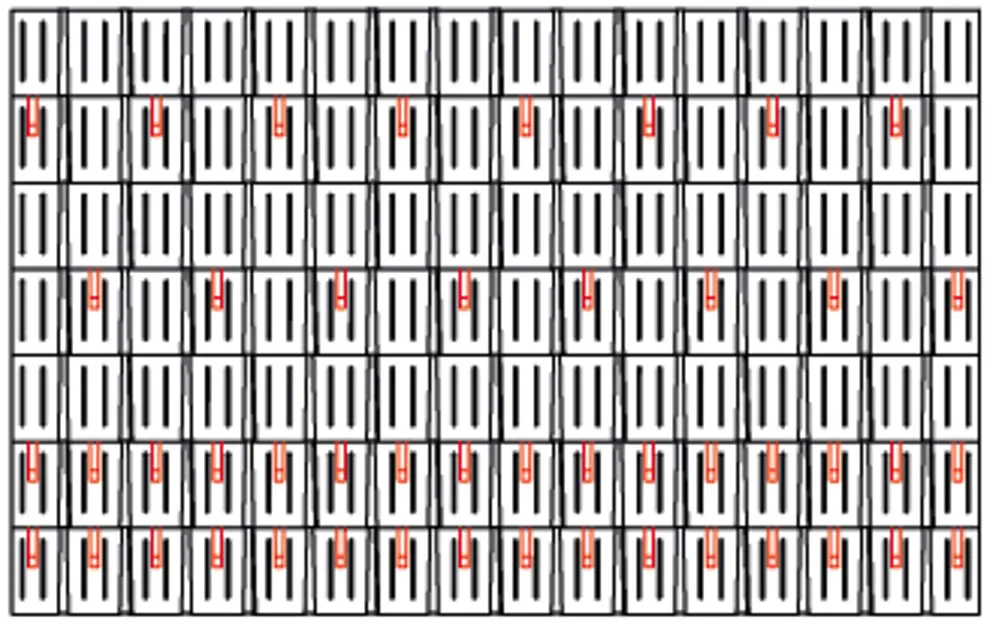

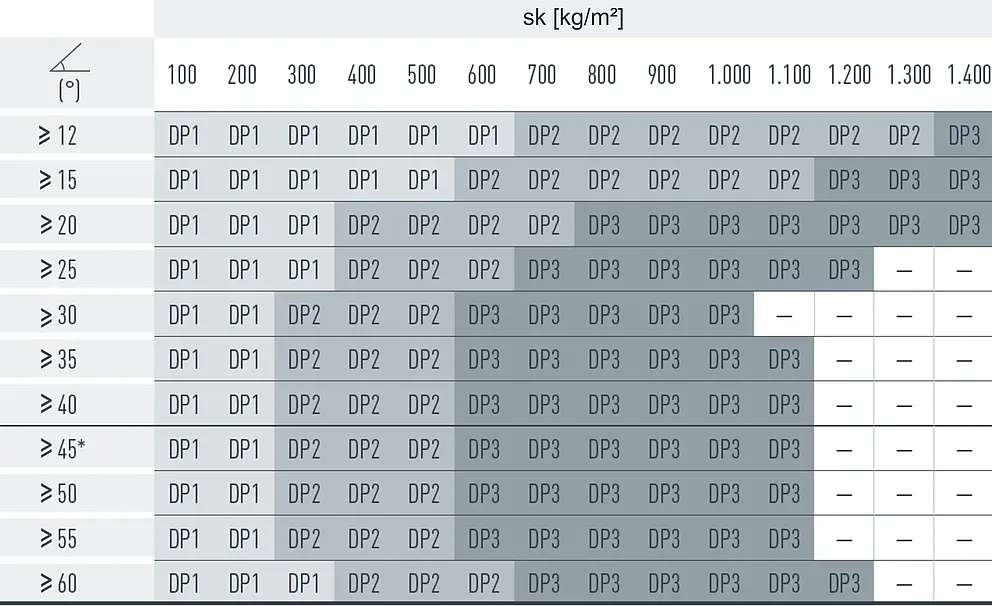

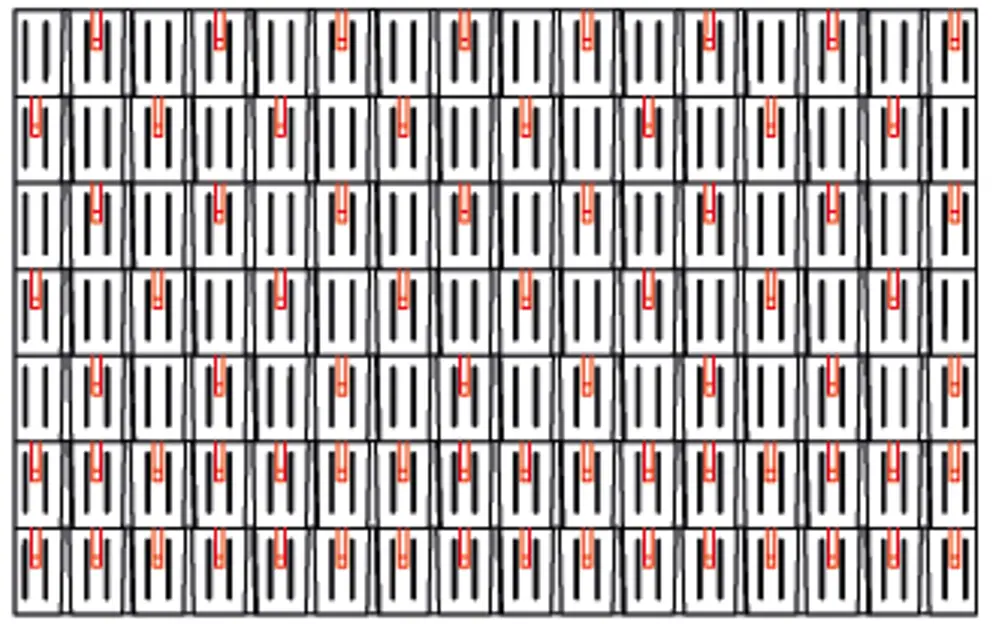

Pri strešnih ploščah se vgradi 2, 4 ali 8 kosov snegolovov na m² (glejte naslednjo tabelo – shema montaže DP1, DP2 in DP3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

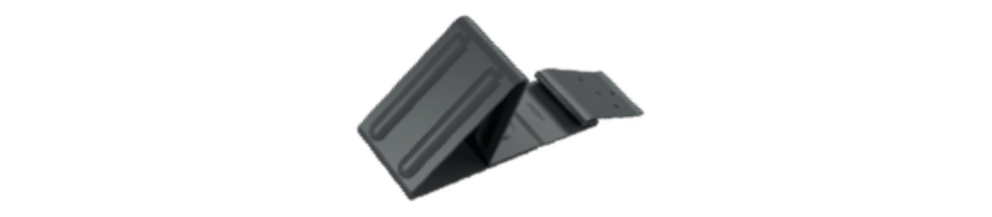

Snegolovi so vedno potisnjeni v levi od obeh izrezov plošče in pritrjeni z min. 2 lepenkarjema. Uporaba snegolovov ne vpliva na število pritrditev pri skodlah.

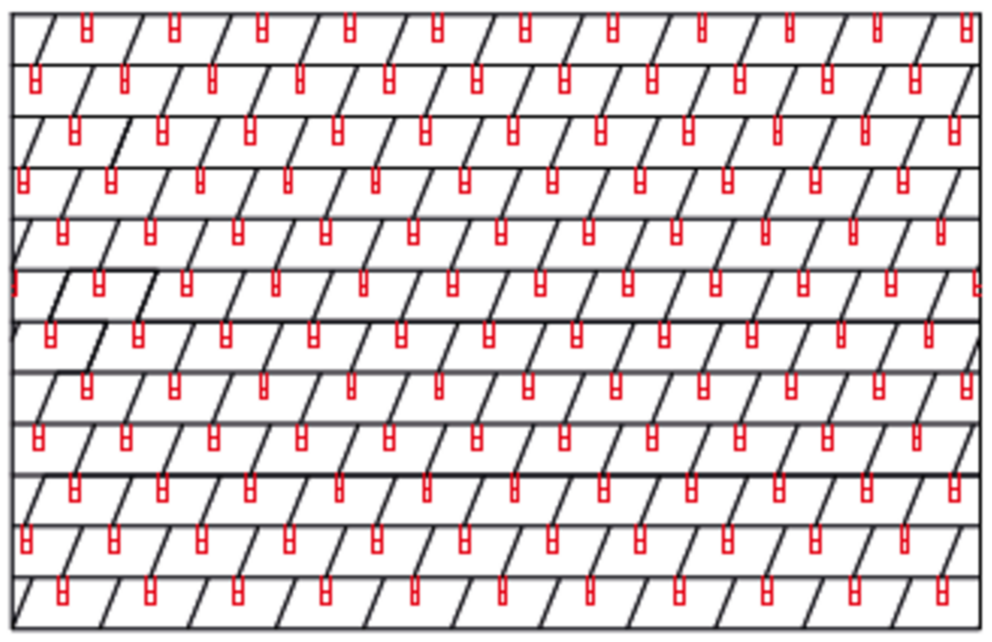

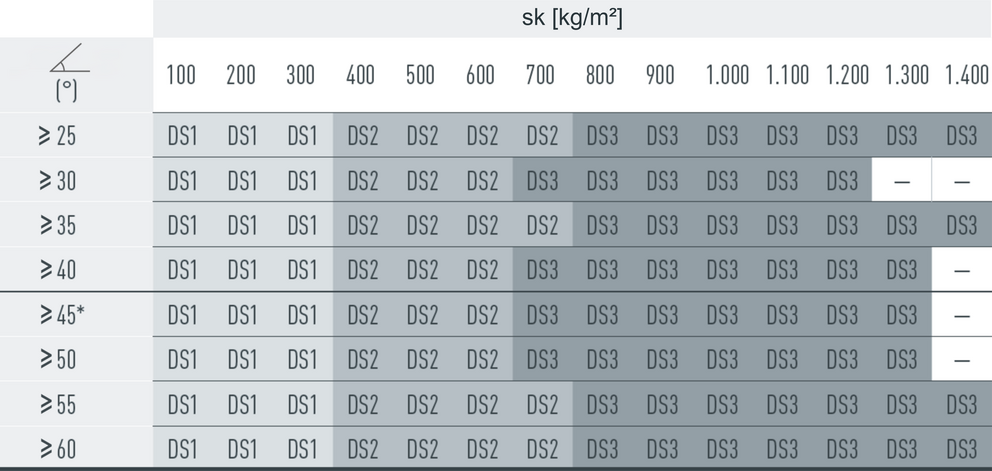

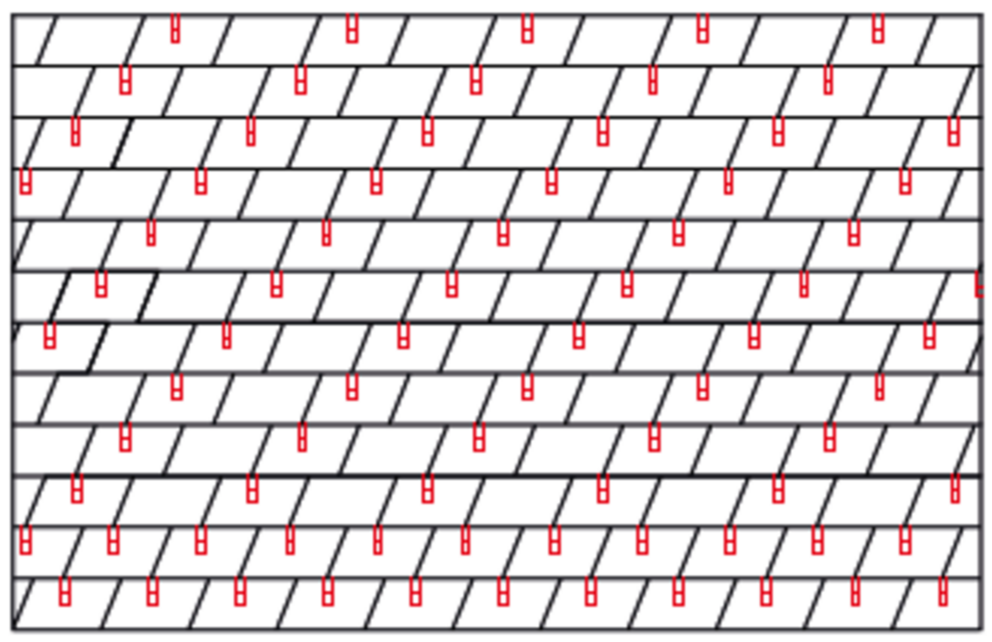

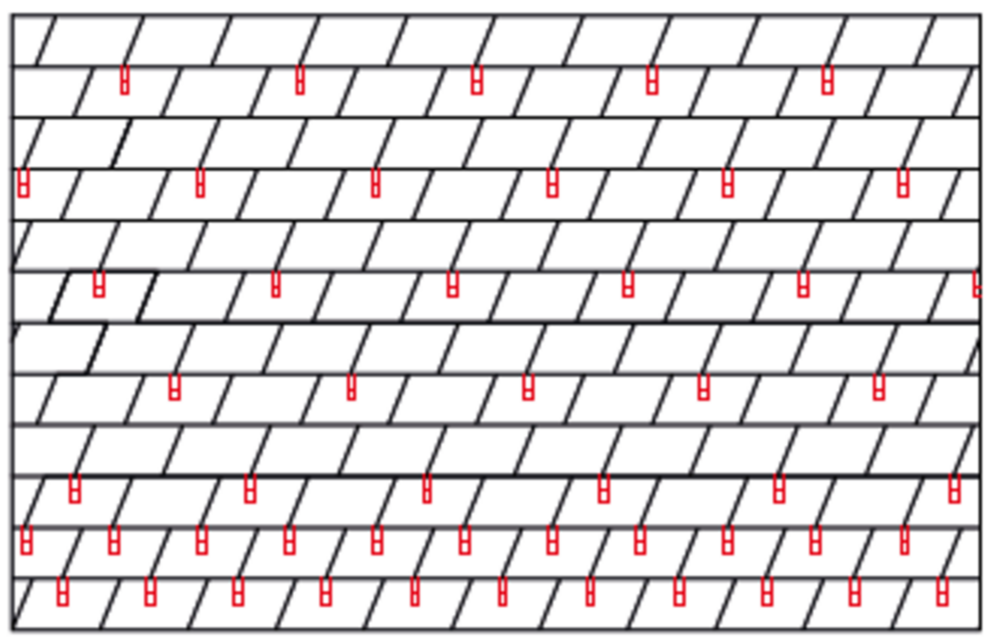

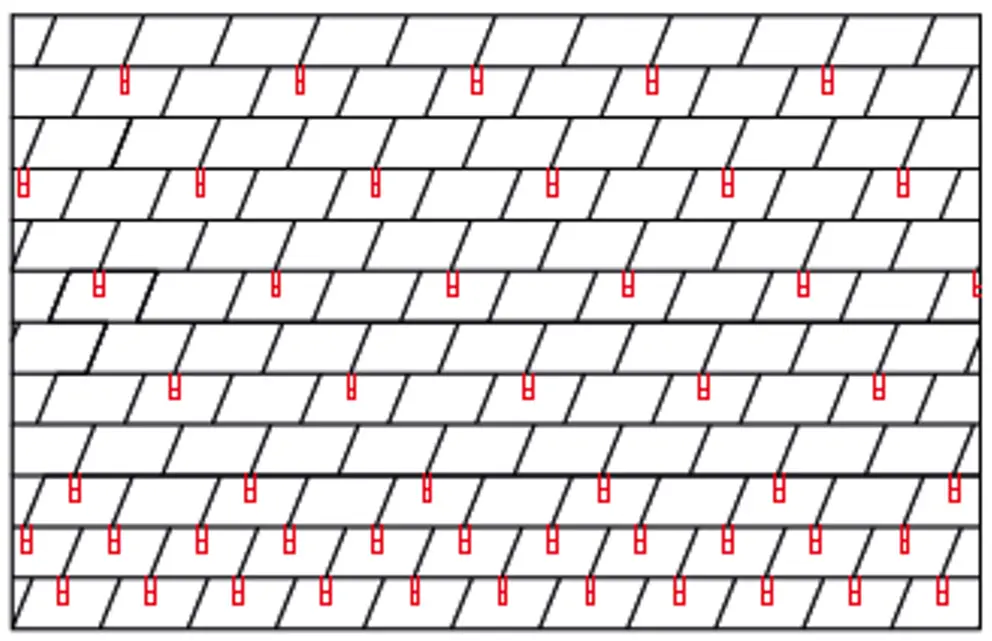

Pri strešnih skodlah se vgradi 2,5, 5 ali 10 kosov snegolovov na m² (glejte naslednjo tabelo – shema montaže DS1, DS2 in DS3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

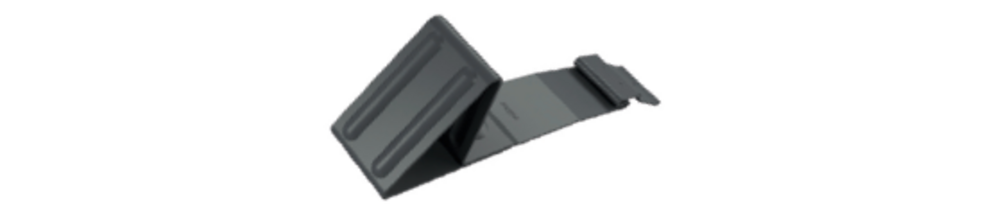

Snegolovi so vedno potisnjeni v levi od obeh izrezov strešne skodle DS.19 (oznaka »ST«) in pritrjeni z min. 2 utornima žebljema. Uporaba snegolovov ne vpliva na število pritrditev pri DS.19.

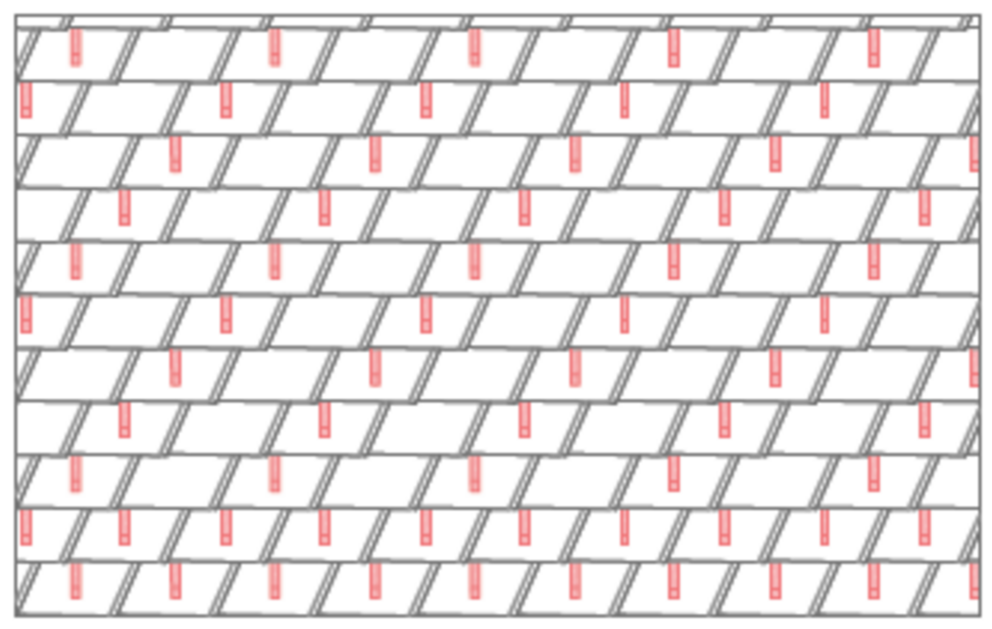

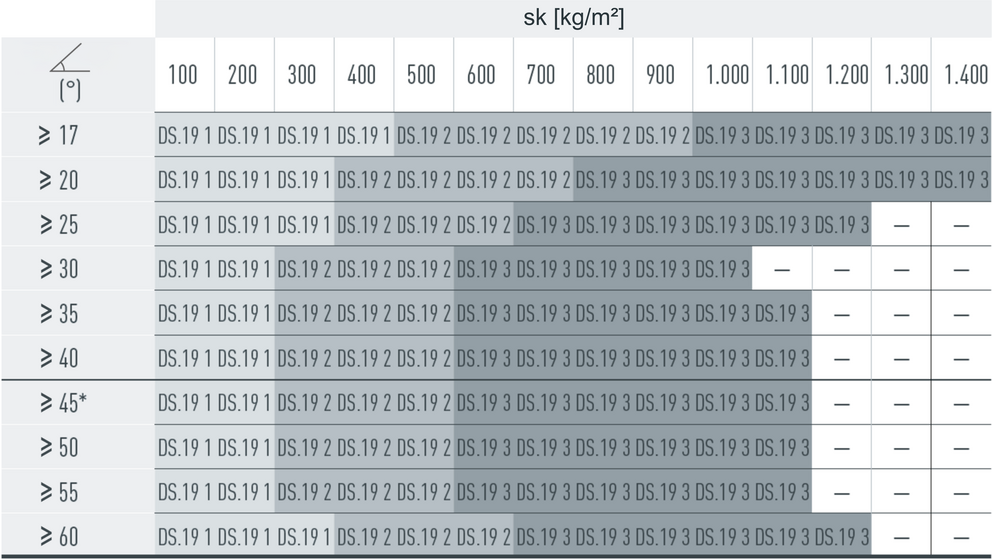

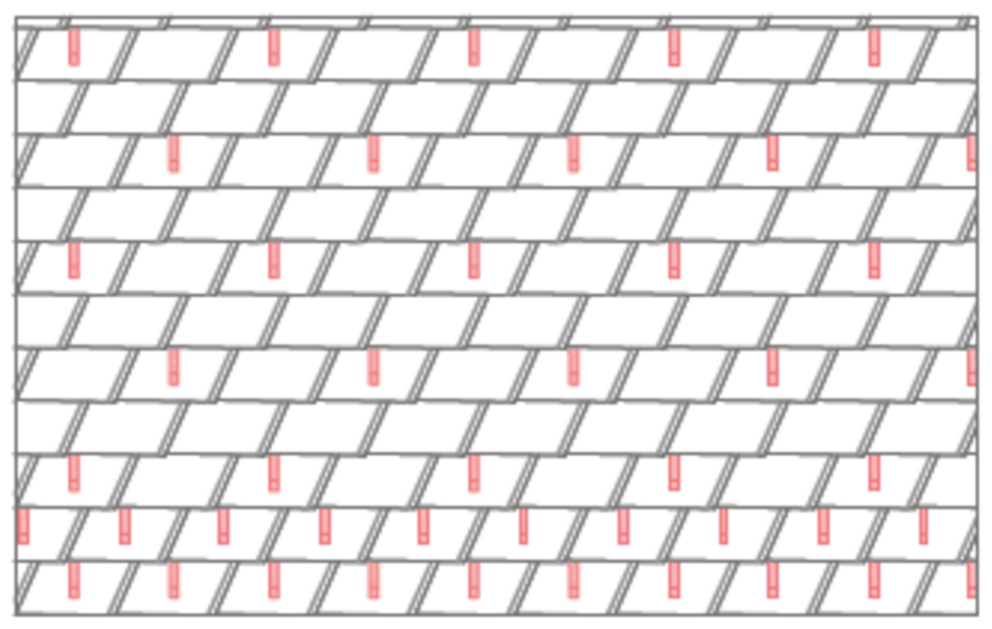

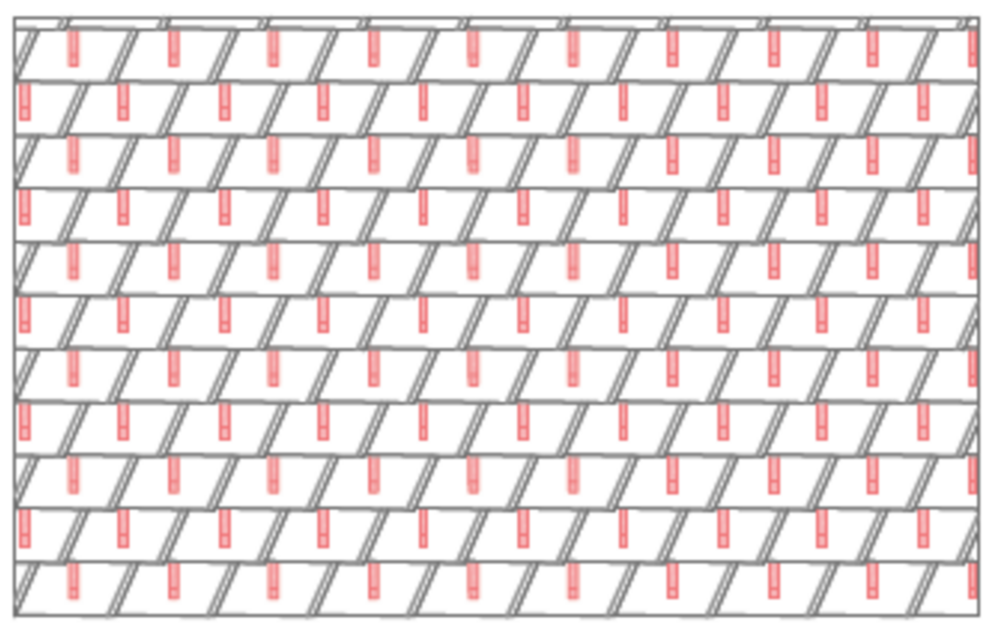

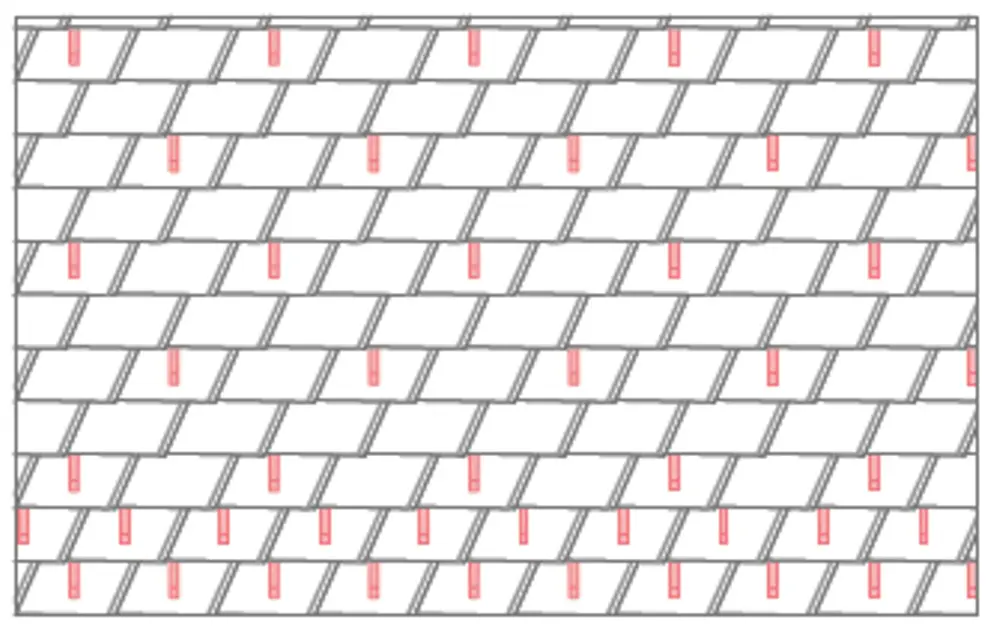

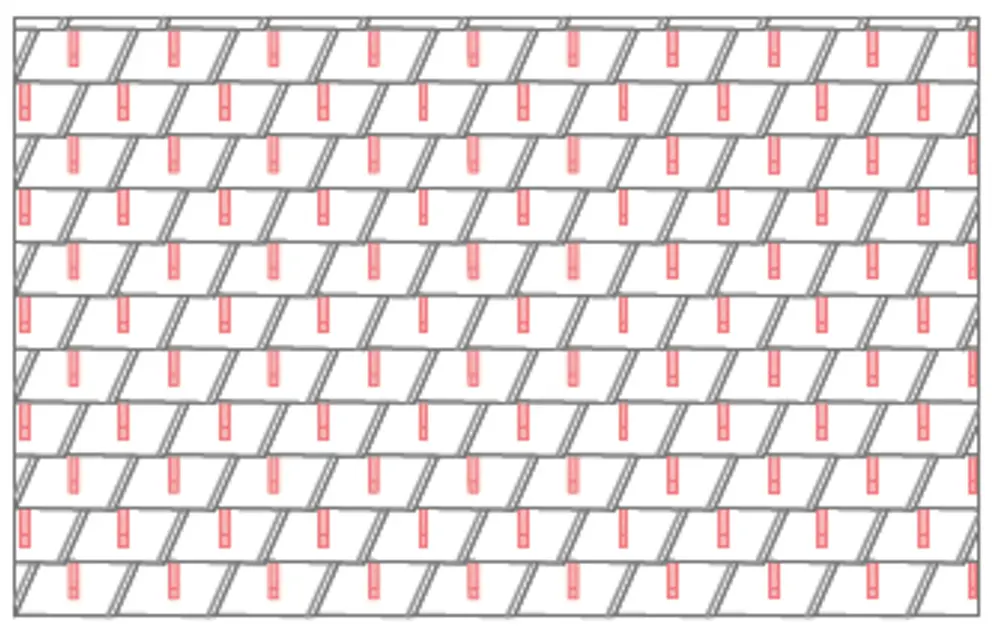

Pri strešnih skodlah DS.19 se vgradi 2, 4 ali 8 kosov snegolovov na m² (glejte tabelo – shema montaže DS.19 1, DS.19 2 in DS.19 3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

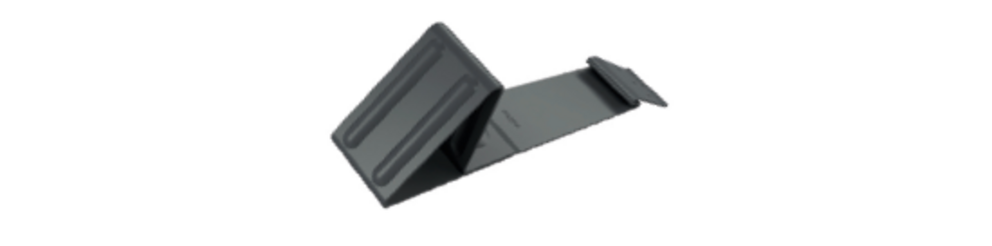

Snegolovi so vedno potisnjeni sredinsko v odprtino strešnih rombov 29 x 29 in pritrjeni z min. 2 narebričenima žičnikoma. Če je nameščen snegolov, potem na tem strešnem rombu 29 x 29 ni potrebe po dodatnih sidrih.

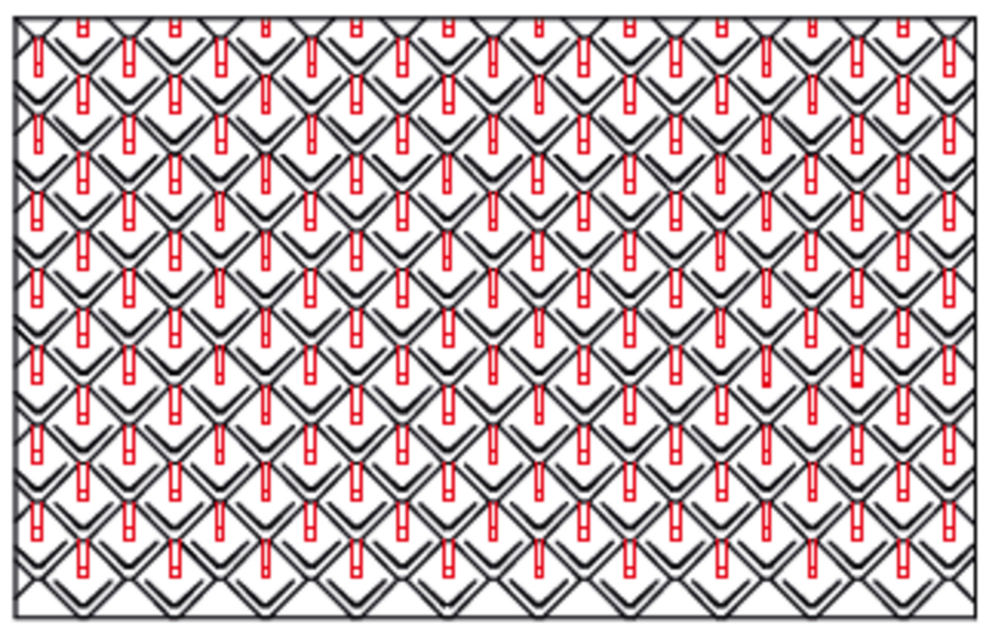

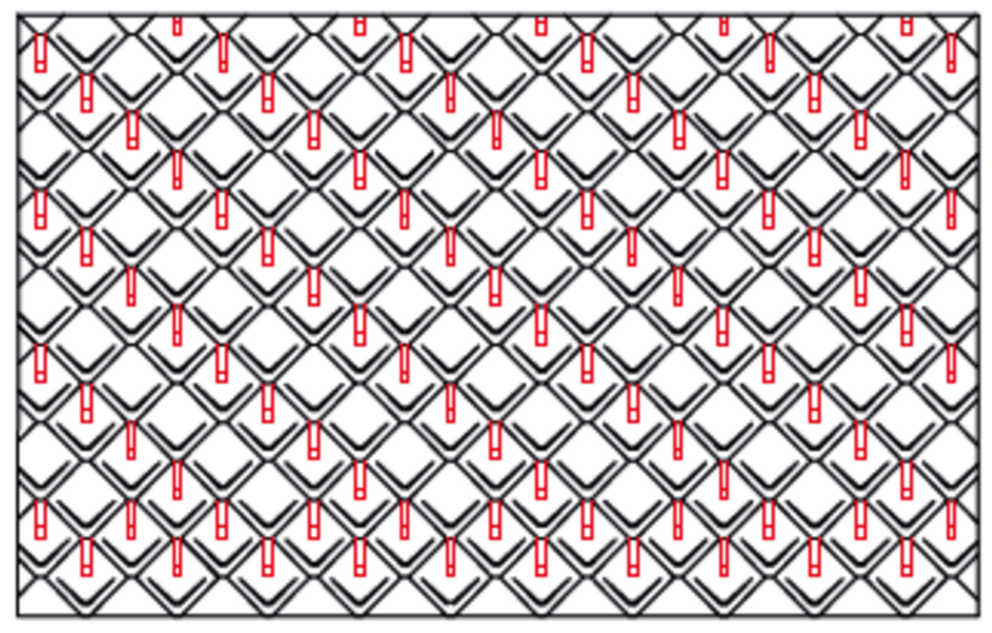

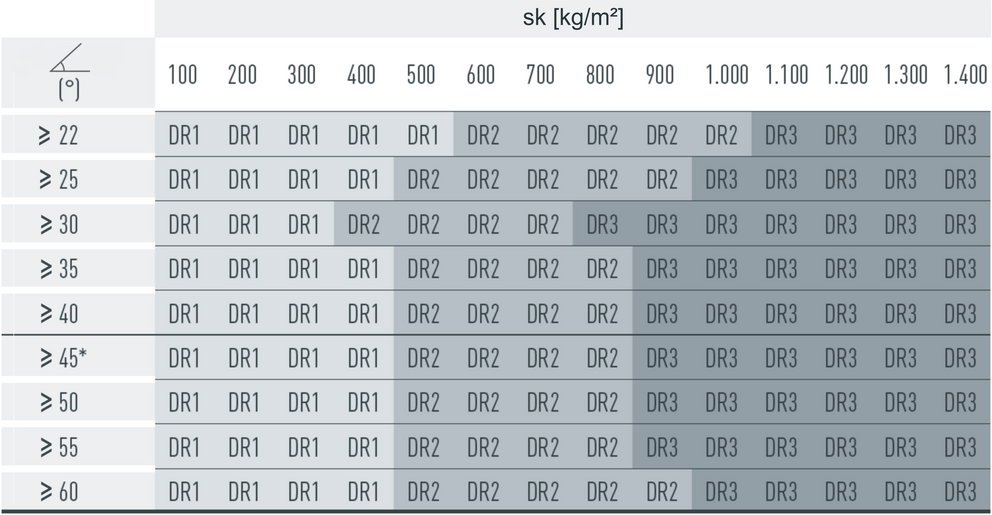

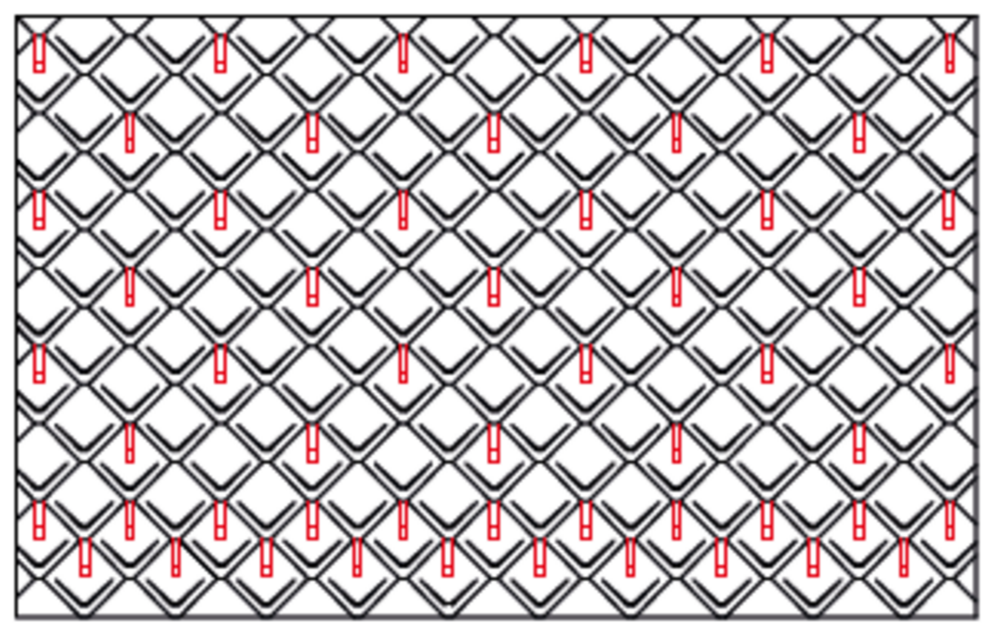

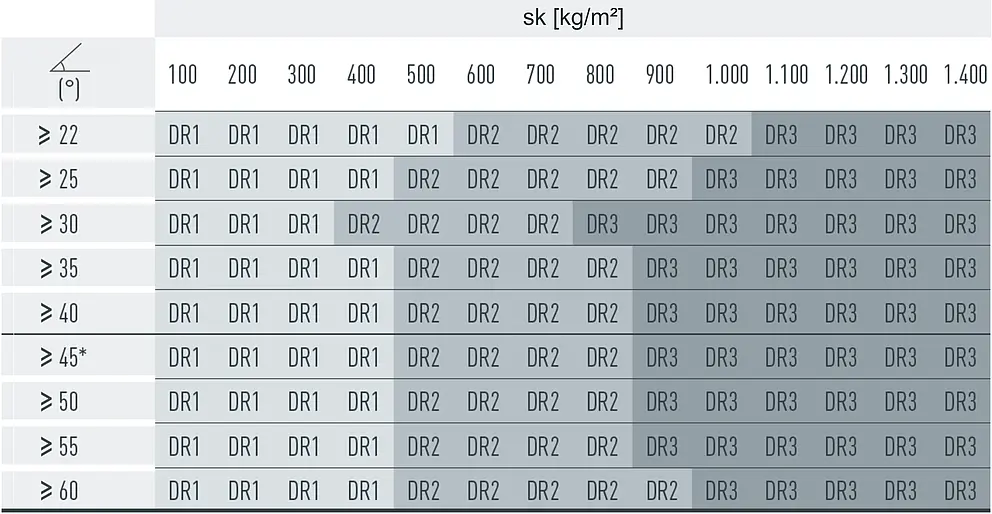

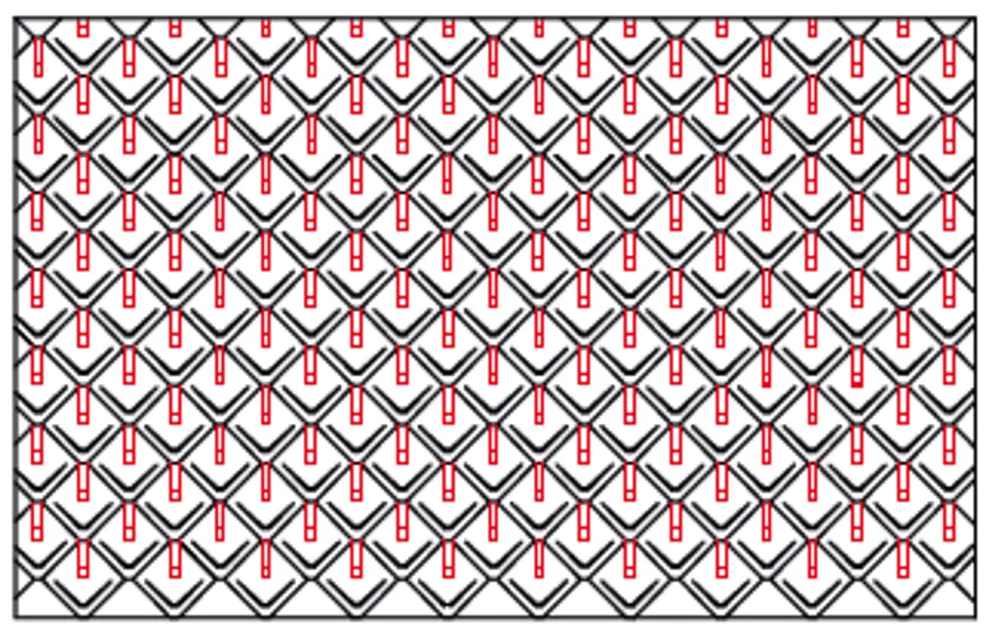

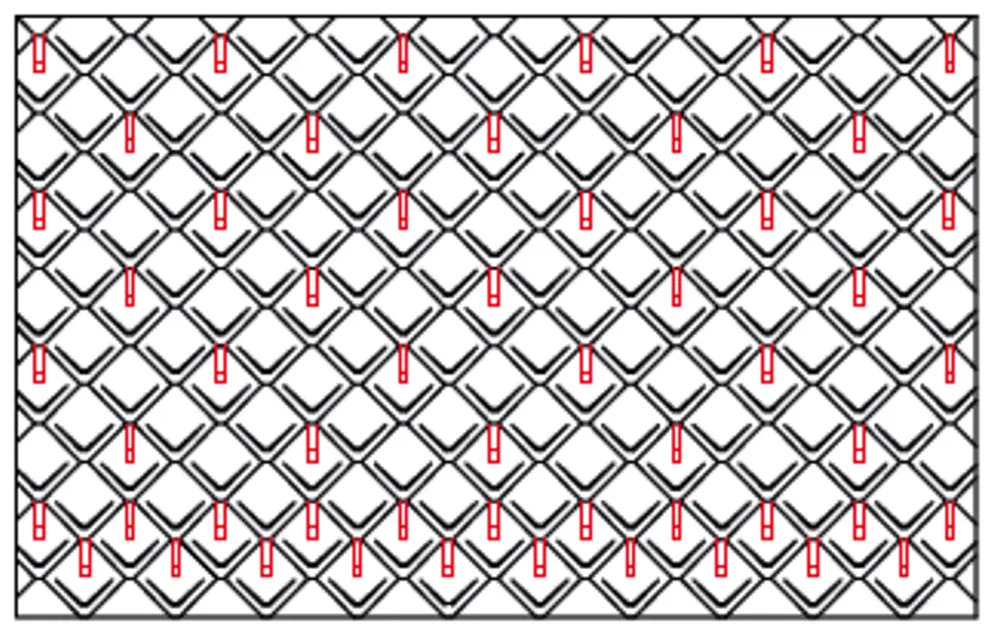

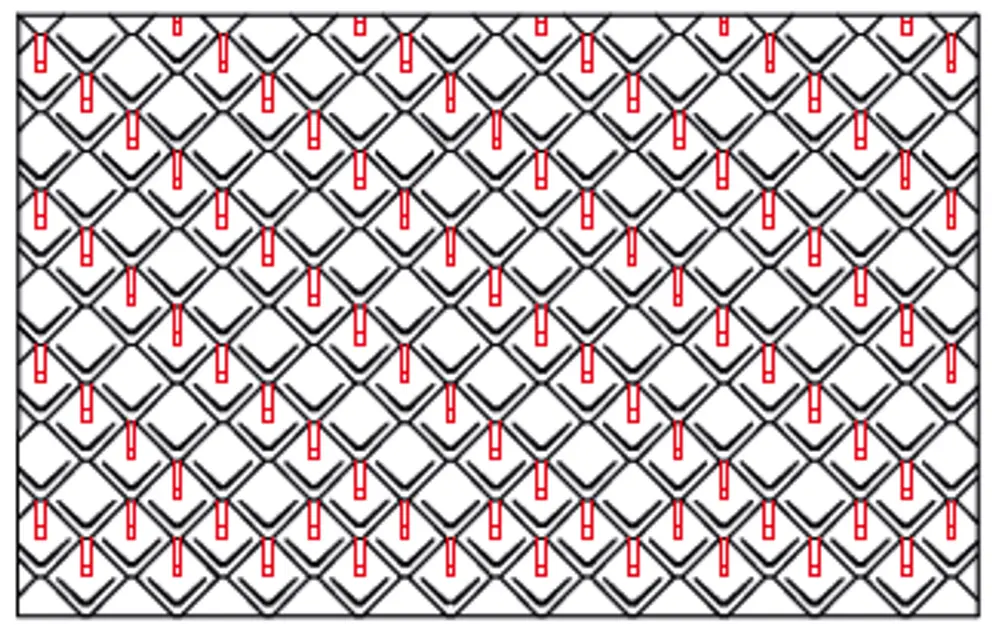

Pri strešnih rombih 29 × 29 se vgradi 3, 6 ali 12 kosov snegolovov na m² (glejte naslednjo tabelo – shema montaže DR1, DR2 in DR3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

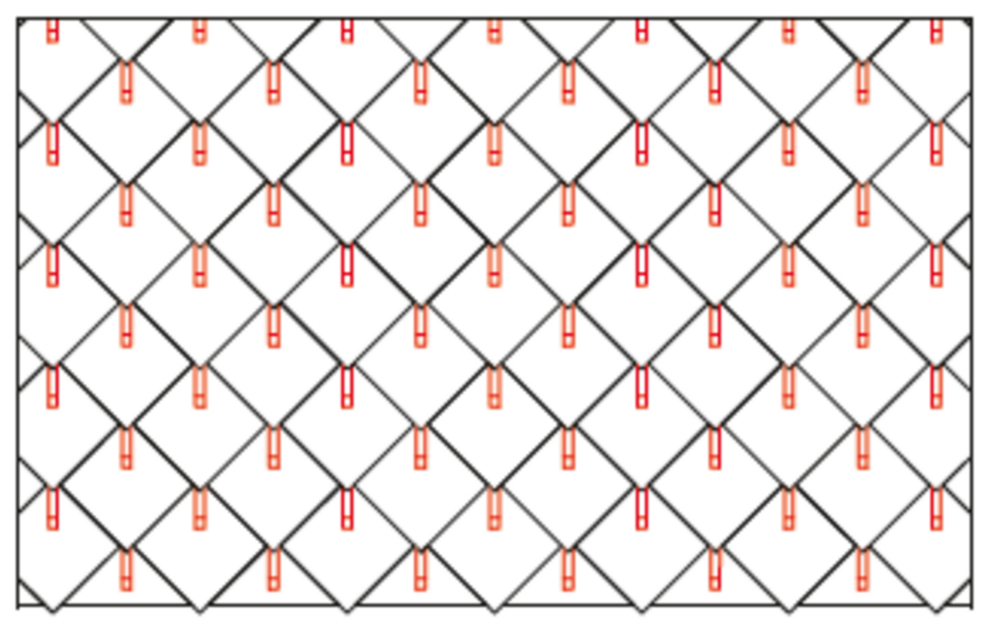

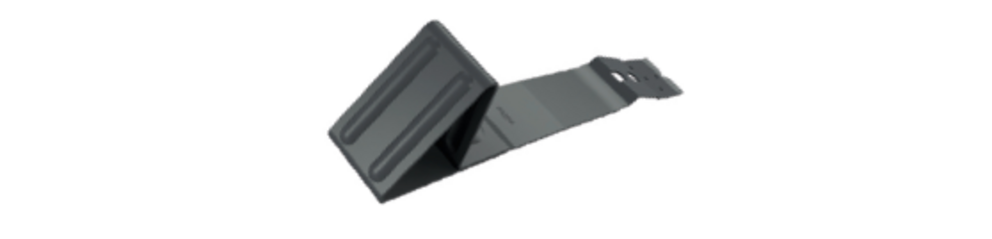

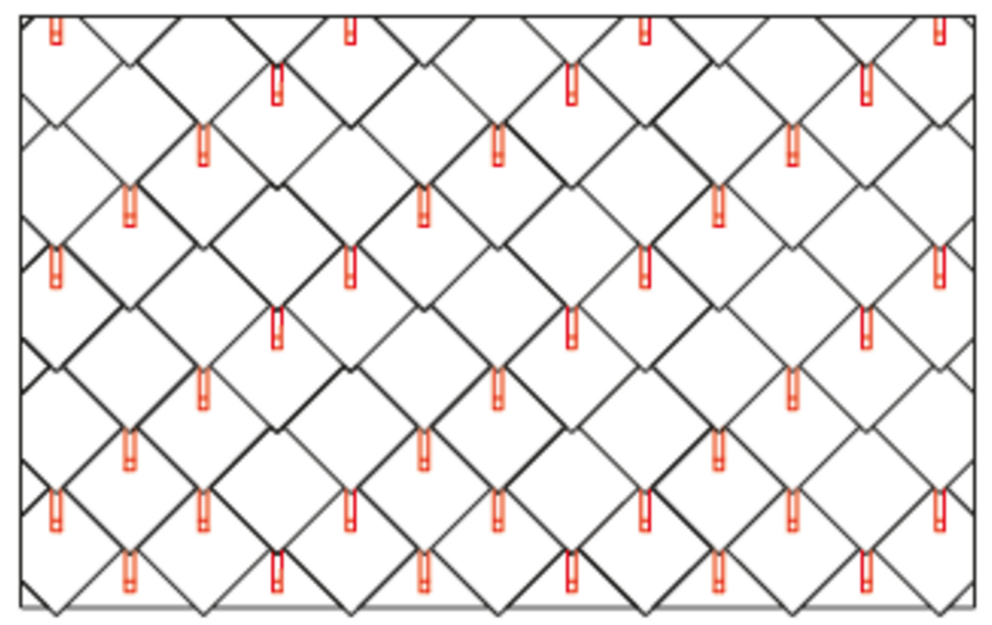

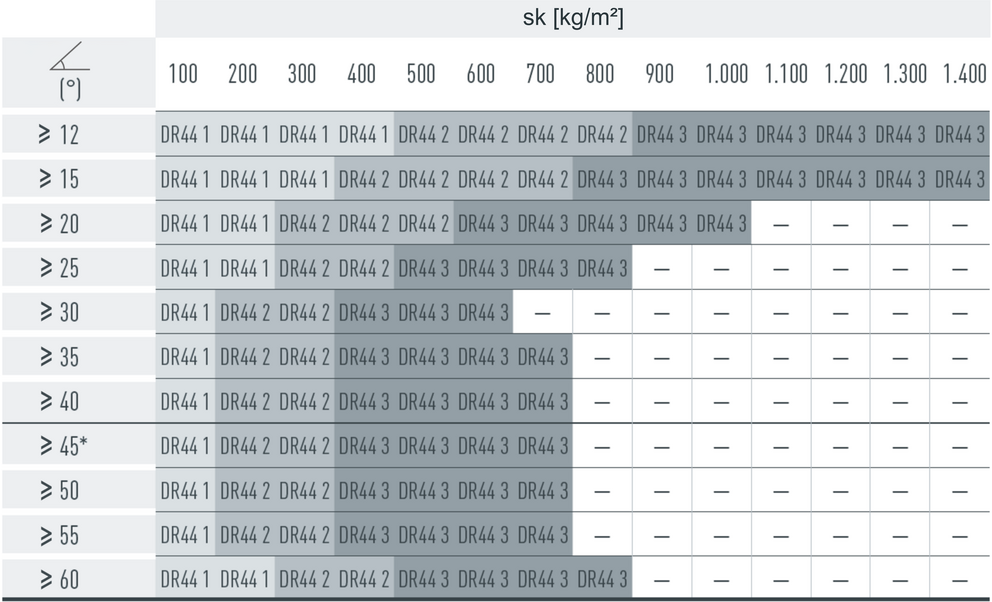

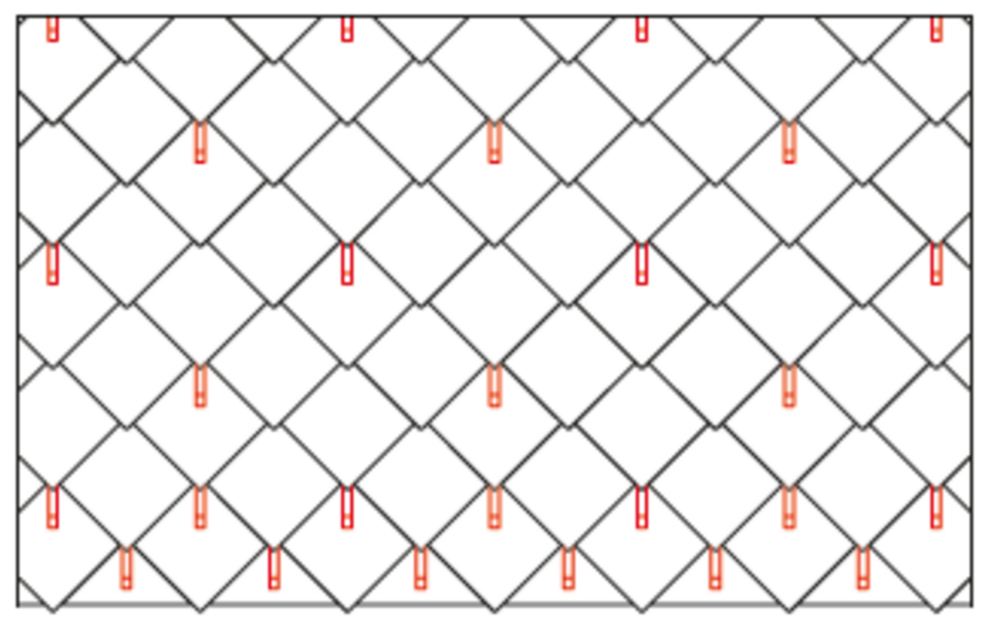

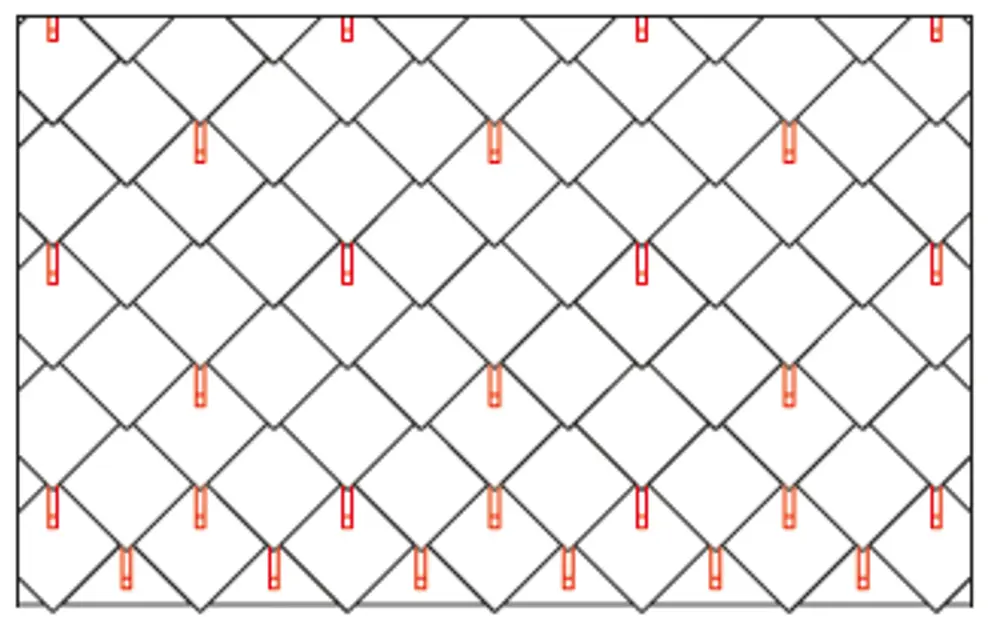

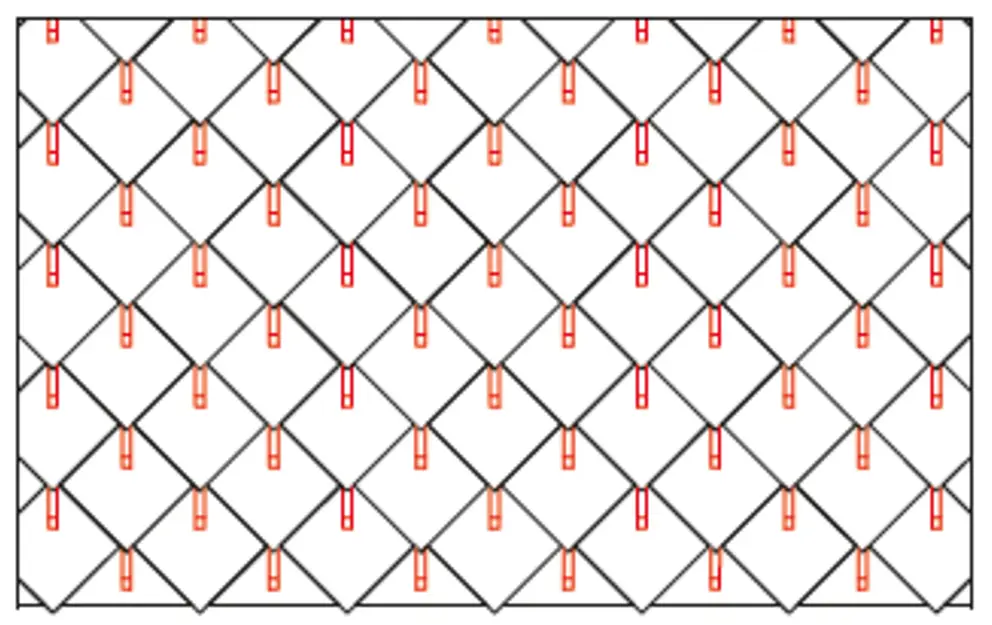

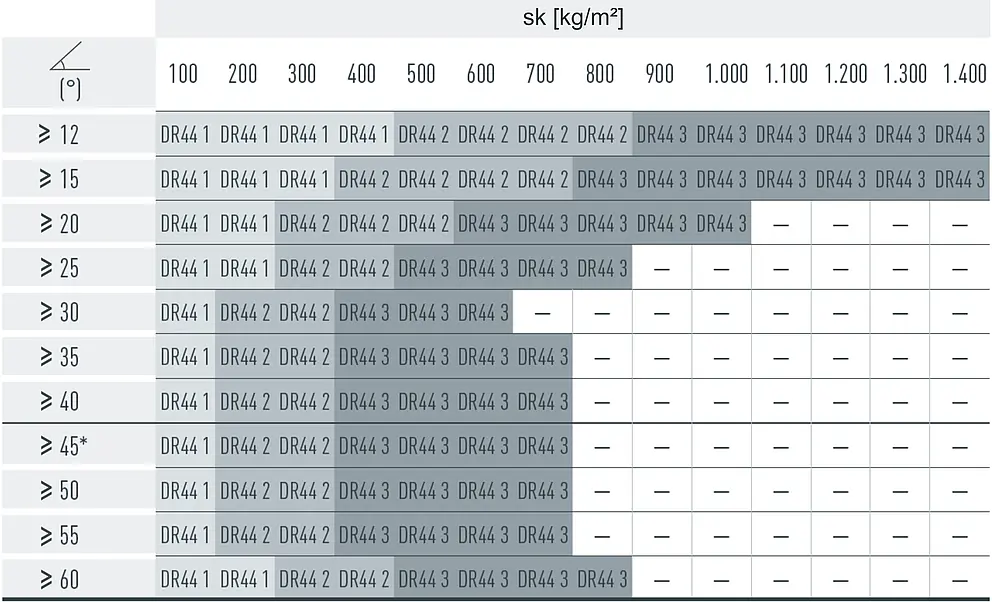

Snegolovi so vedno potisnjeni sredinsko v odprtino strešnih rombov 44 × 44 in pritrjeni z min. 2 narebričenima žičnikoma. Uporaba snegolovov ne vpliva na število pritrditev pri strešnih rombih 44 × 44. Pri strešnih rombih 44 × 44 se na m² vgradi 1,3, 2,6 ali 5,2 kosov snegolovov (glejte naslednjo tabelo – shema montaže DR44 1, DR44 2 in DR44 3). Prvi dve vrsti (začetna plošča za strešne rombe 44 x 44 in prva vrsta strešnih rombov 44 x 44) je treba v celoti opremiti s snegolovi.

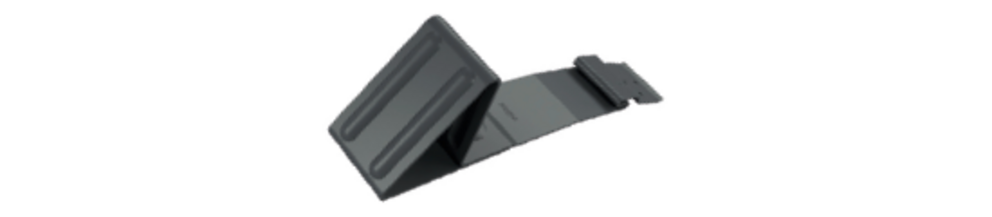

Snegolovi so z obokano oznako potisnjeni na zgib in pritrjeni z najm. 2 lepenkarjema. Uporaba snegolovov ne vpliva na število pritrditev pri strešnih ploščah R.16.

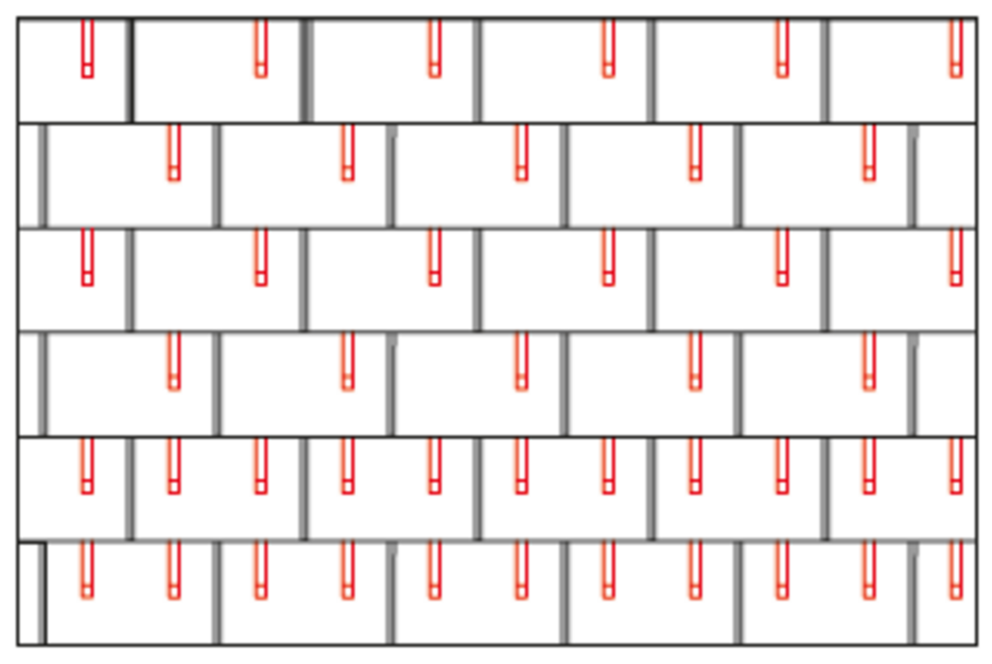

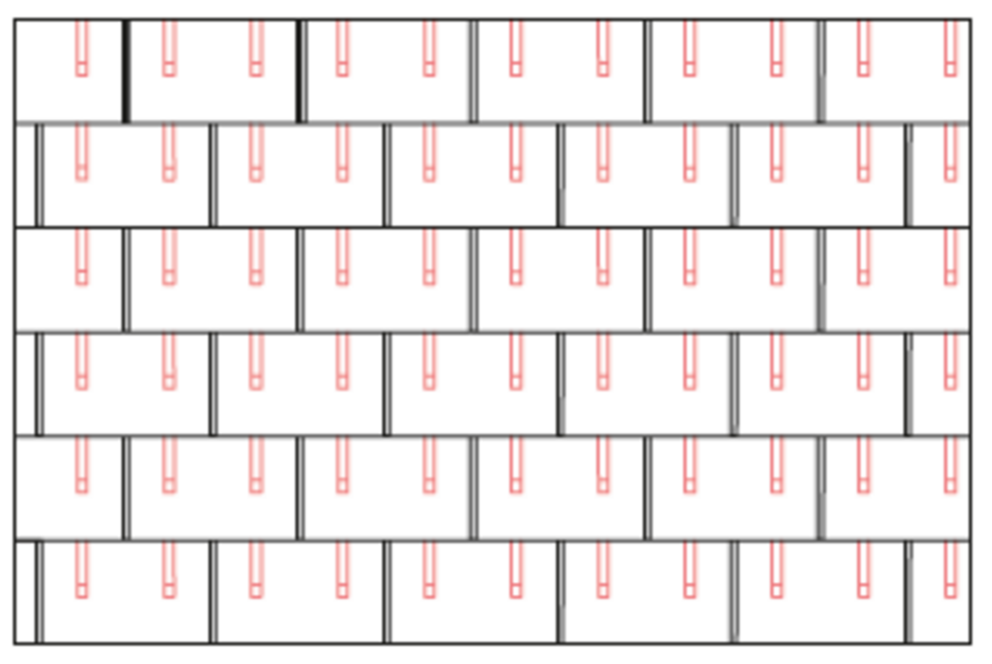

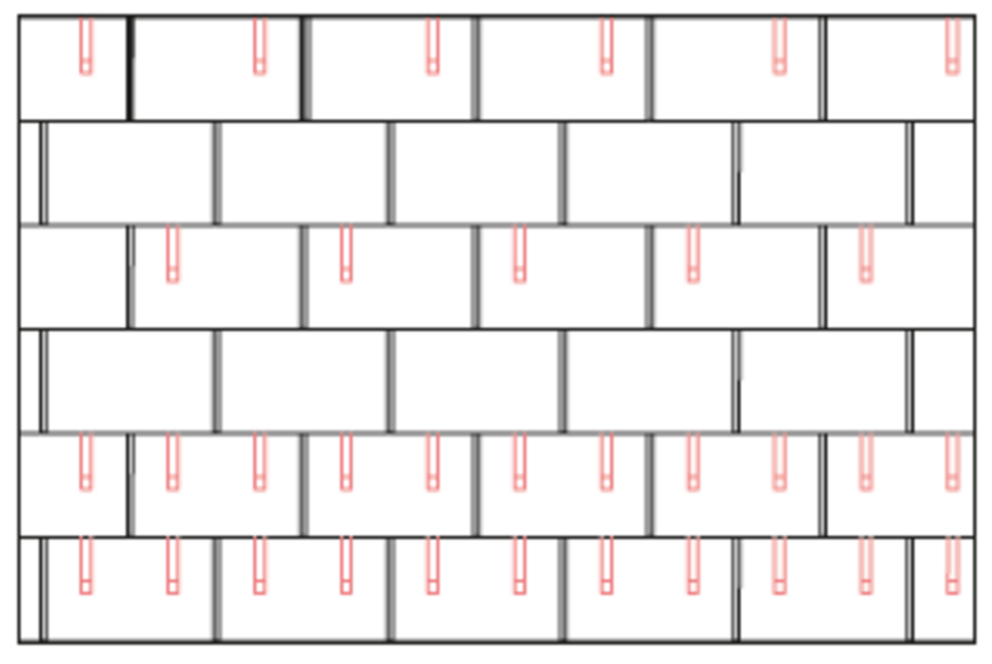

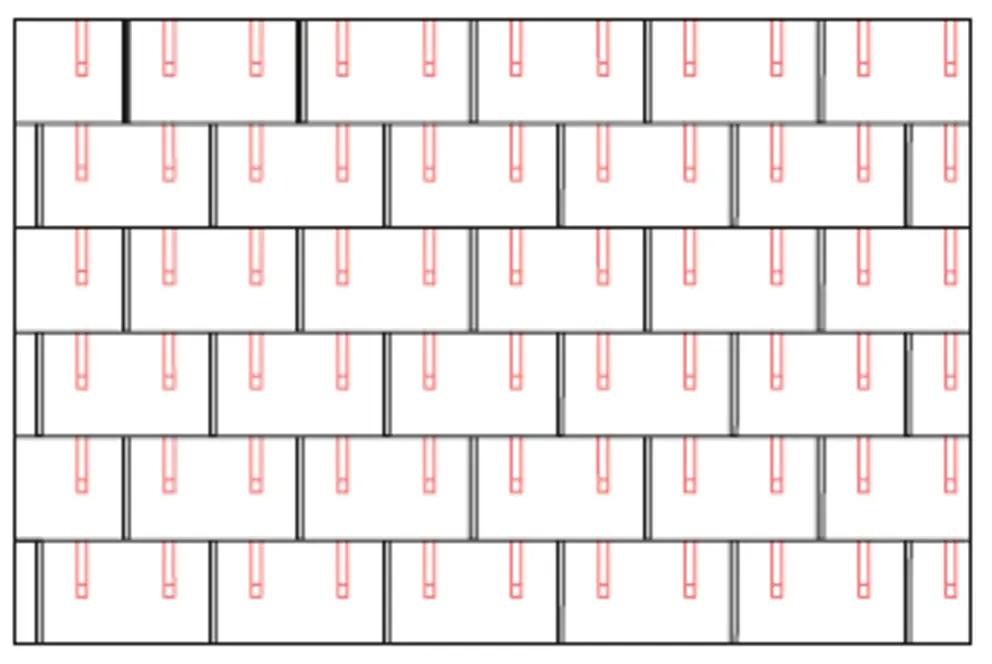

Pri strešnih ploščah R.16 se na m² vgradi 1,7, 3,4 ali 6,8 kosov snegolovov (glejte naslednjo tabelo oz. shemo montaže R.16 1, R.16 2 in R.16 3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

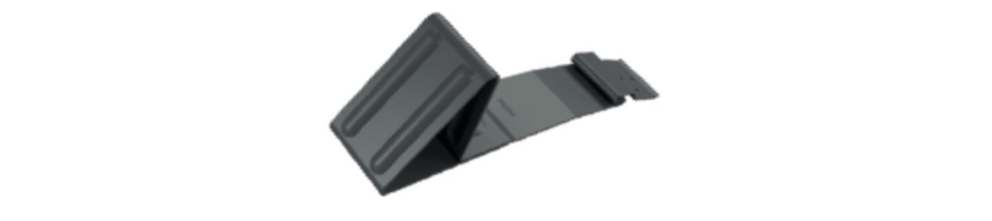

Snegolovi so z obokano oznako potisnjeni na zgib in pritrjeni z najm. 2 lepenkarjema. Uporaba snegolovov ne vpliva na število pritrditev pri strešnih panelih FX.12.

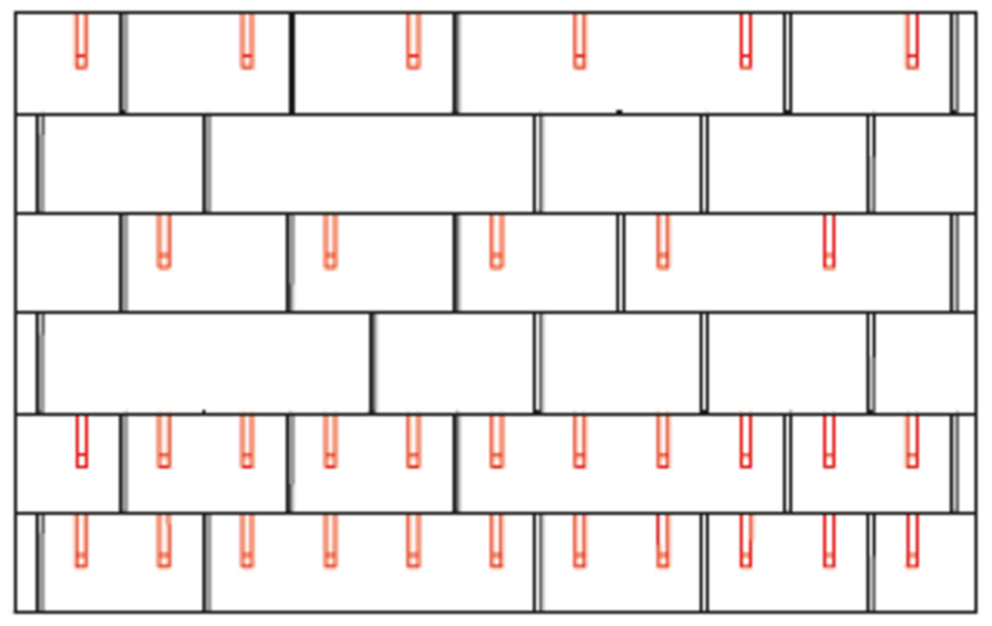

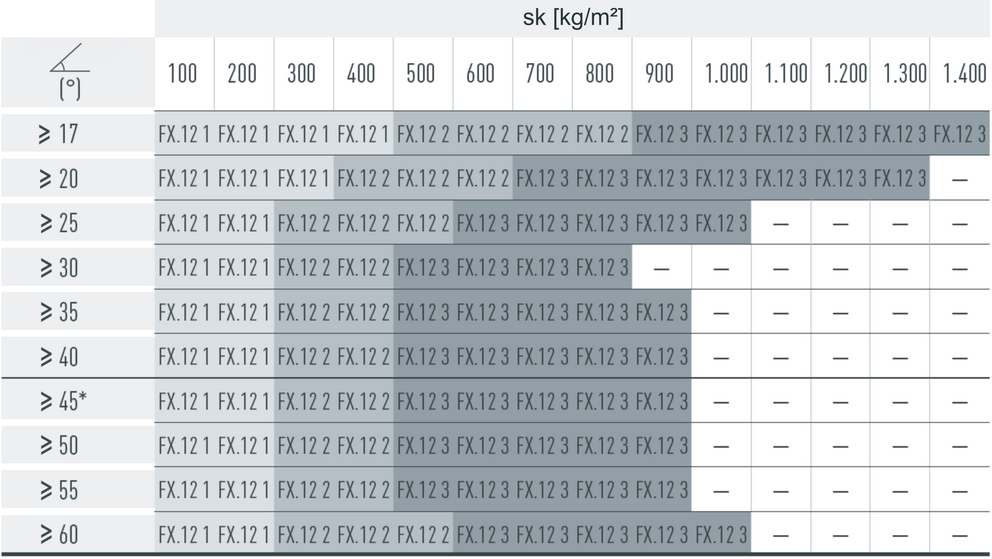

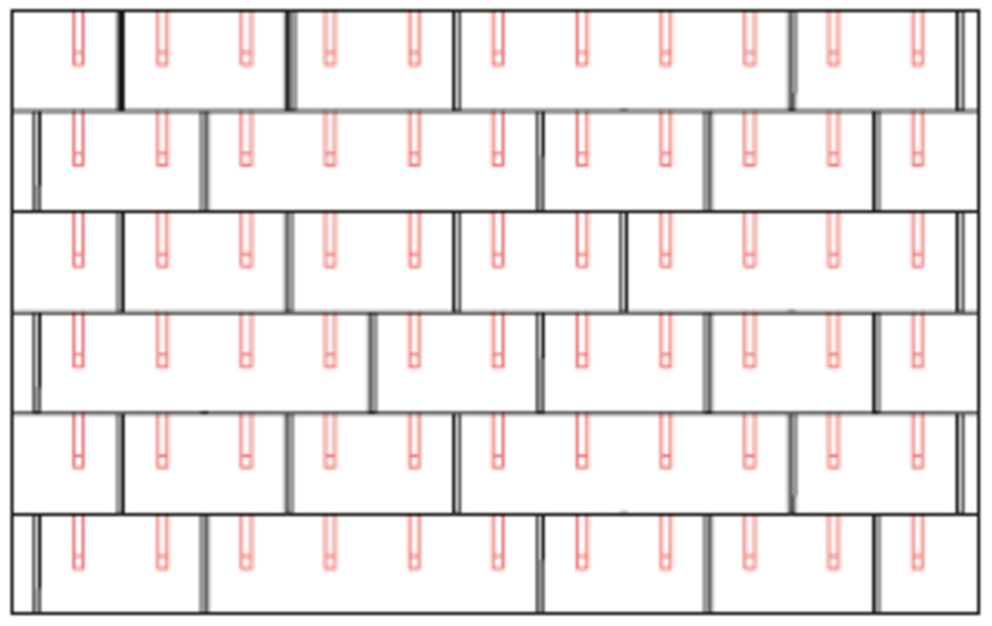

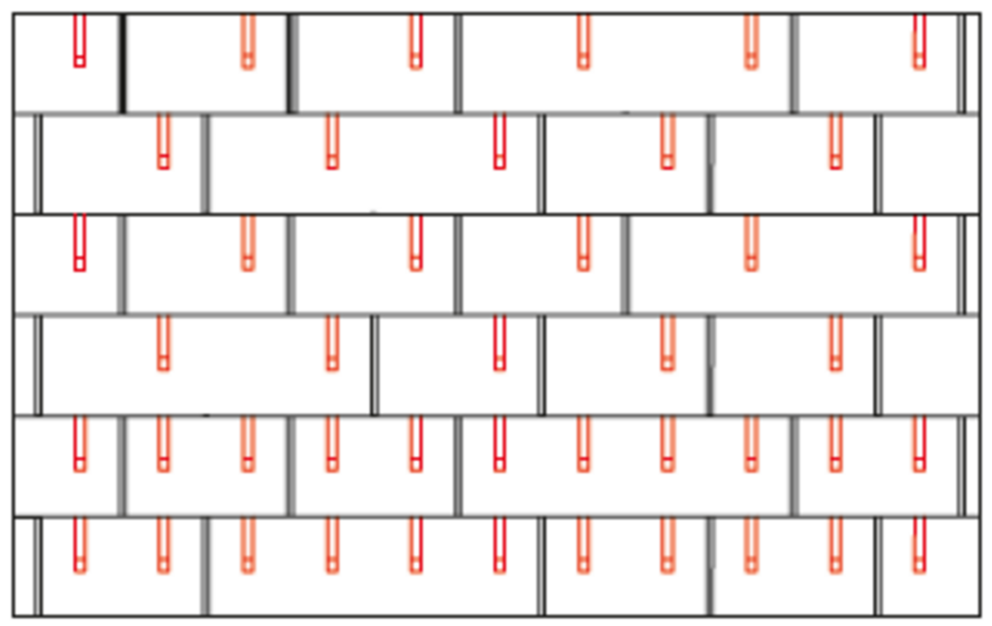

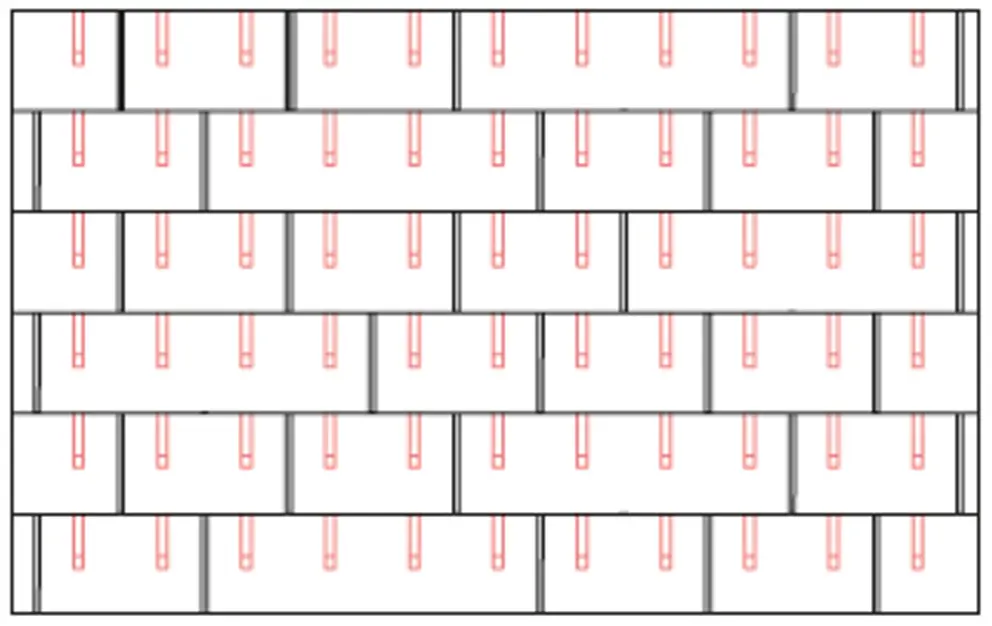

Pri strešnih panelih FX.12 se na m² vgradi 1,7, 3,4 ali 6,8 kosov snegolovov (glejte naslednjo tabelo oz. shemo montaže FX.12 1, FX.12 2 in FX.12 3). Prvi dve vrsti je treba v celoti opremiti s snegolovi.

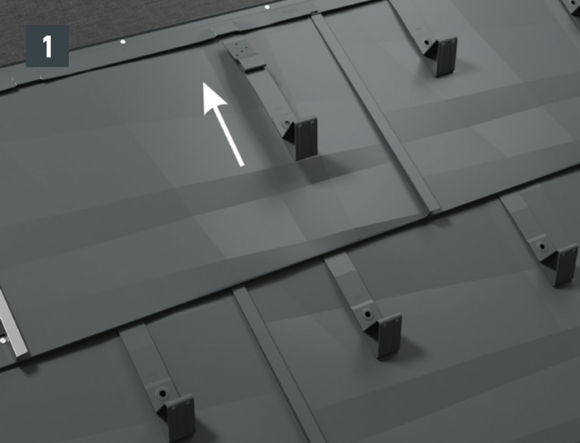

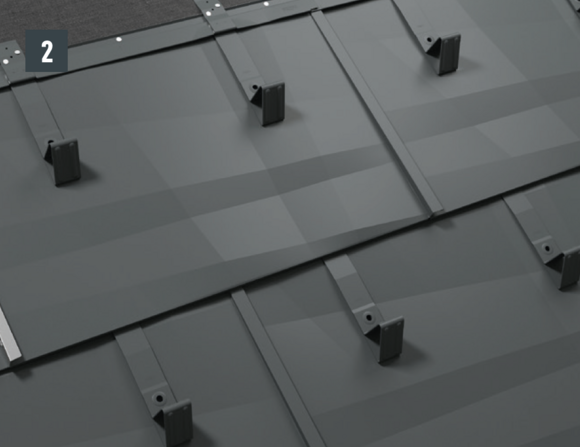

V osnovi se strešni paneli FX.12 položijo nepravilno z zamikom navpičnega kotnega zgiba najm. 220 mm. Zaradi poljubnega zamika strešnih panelov FX.12 ni možna nobena simetrična shema montaže. Če je načrtovana uporaba snegolovov za FX.12, potem priporočamo, da montažo strešnih panelov FX.12 izvedete z rednim zamikom. To sicer vpliva na neenakomeren videz, ki je običajno dosežen s strešnimi paneli FX.12, vendar je le tako možno doseči enakomeren vzorec montaže s snegolovi (slika 1 in 2).

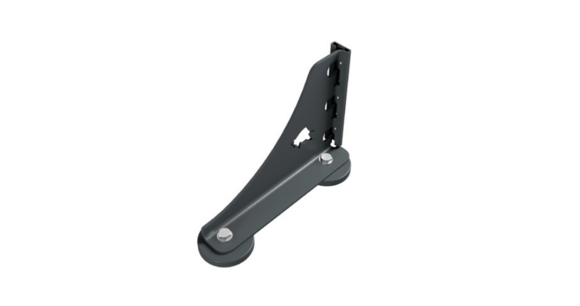

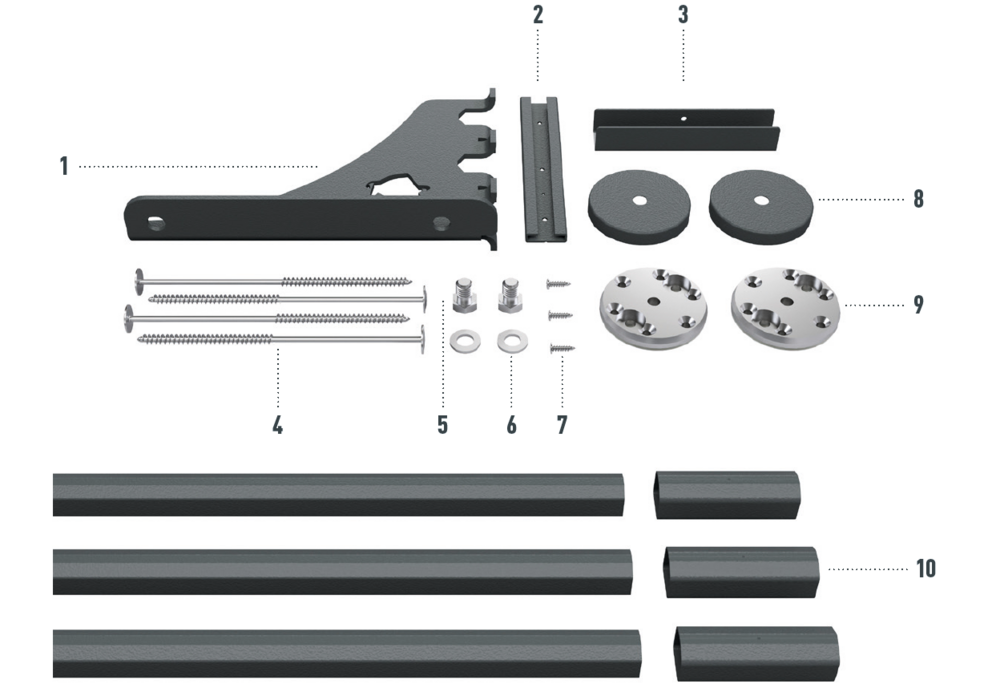

Montaža linijskih snegolovov se izvede z dvema pritrdilnima podlagama na oblogo strehe. Vložni profili se vstavijo v kavlje snegolova in pritrdijo s fiksirnimi drsniki. Vložni profili se potem z objemkami povežejo med seboj – skupna višina z nožnimi deli: 219 mm.

Linijski snegolovni sistem je mogoče namestiti tudi naknadno.

Glede na pogoje objekta in lokacije bo morda treba namestiti več vrst snegolovov. Največje dovoljene razdalje je treba izračunati v odvisnosti od obremenitve s snegom, naklona strehe in razdalje špirovcev.

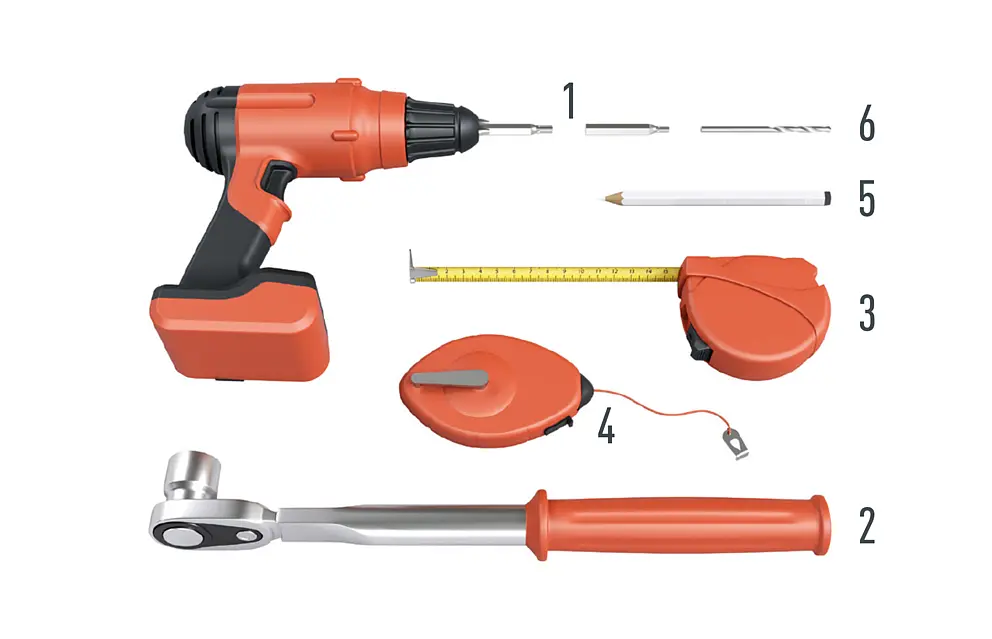

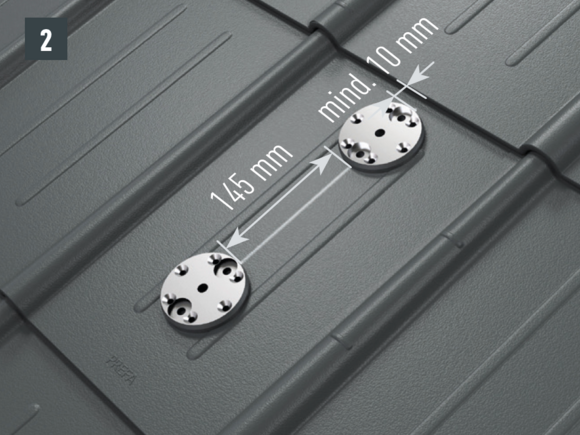

Označite sredino špirovca. Zgornja pritrdilna podlaga (zunanji rob) mora imeti razmik najm. 10 mm od zgornjega zgiba. Upoštevajte razmik obeh pritrdilnih podlag 145 mm (merjeno znotraj) (slika 1).

Za pritrditev na špirovce se morajo izvrtine (∅ 8,5 mm) nahajati na osi kavljev snegolova (potek špirovcev) – pritrdilni vijaki v eni osi s špirovci. Odstranite zaščitno folijo na hrbtni strani pritrdilne podlage, namestite dele in jih nalepite (slika 2).

• Predhodno vrtanje lukenj za vijake v podkonstrukcijo z vrtalnikom (∅ 4,1 mm), globina vrtanja: pribl. 50 mm (slika 3).

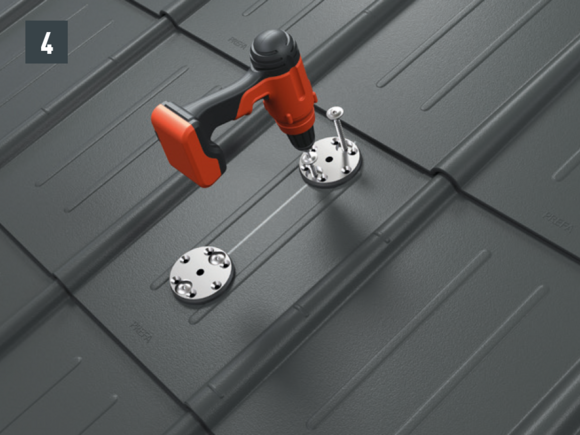

• Privijanje pritrdilnih podlag s po 2 pritrdilnima vijakoma 8 × 220 mm (pri sestavi z dvema opažema) ali 8 × 120 mm (pri sestavi z enim opažem) na špirovce, dokler plosko tesnilo ni pritisnjeno na strešno kritino/podkonstrukcijo. Ob pravilni obdelavi se plosko tesnilo rahlo upogne navzven (nastavek za vrtalni stroj: Torx TX40) (slika 4).
• Namestitev (montaža) pokrovčkov na pritrdilne podlage (slika 5).

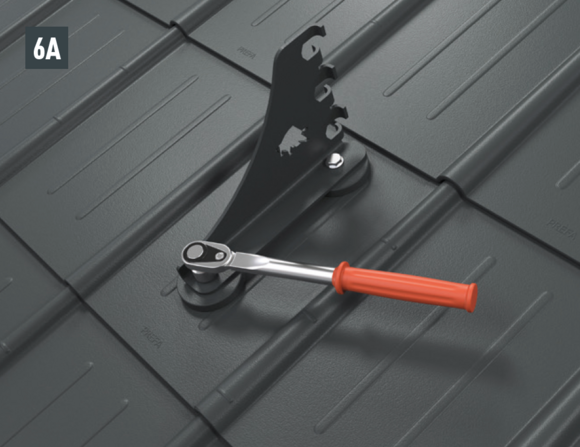

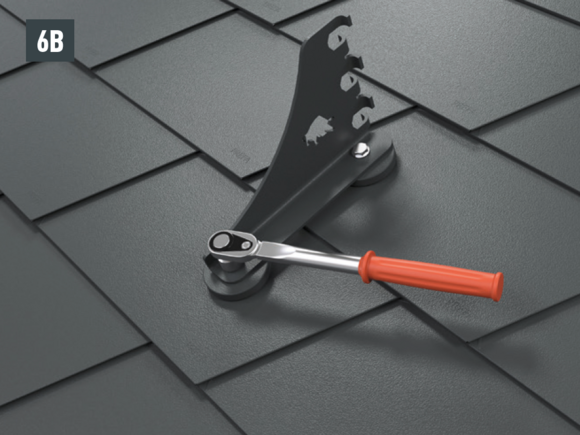

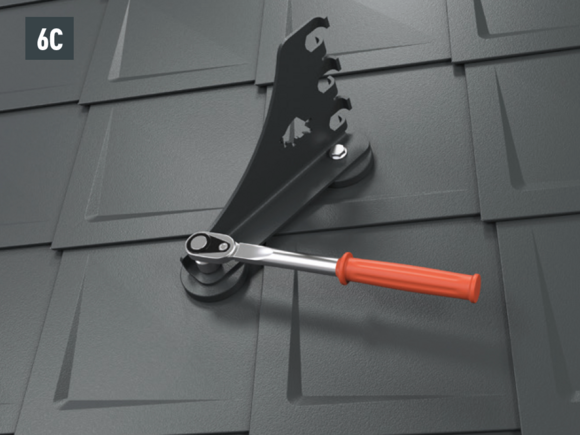

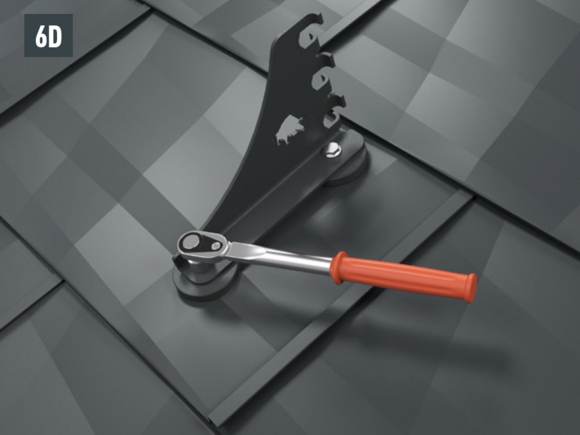

• Montaža kavljev snegolovov s pomočjo obeh šestrobih vijakov (M12) na pritrdilne podlage (SW 19; zatezni moment: 35 Nm) pri strešnih ploščah (slika 6A), strešnih skodlah (slika 6B), strešnih rombih (slika 6C), R.16 in FX.12 (slika 6D).

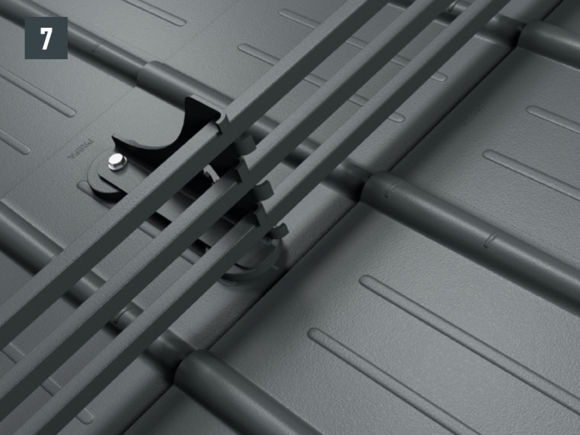

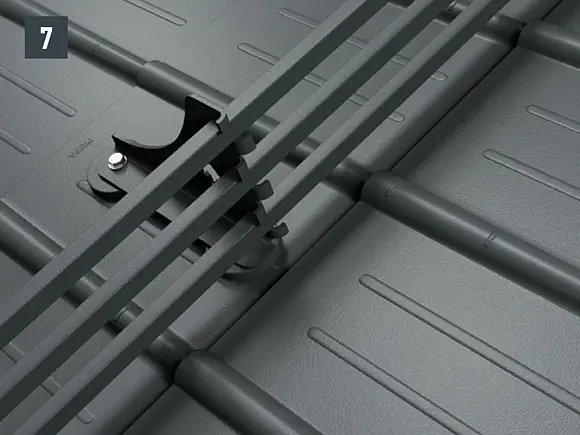

• Palice v skladu z odprtinami vstavite v nameščene kavlje. Previs v robnem območju lahko znaša največ 30 cm (slika 7)

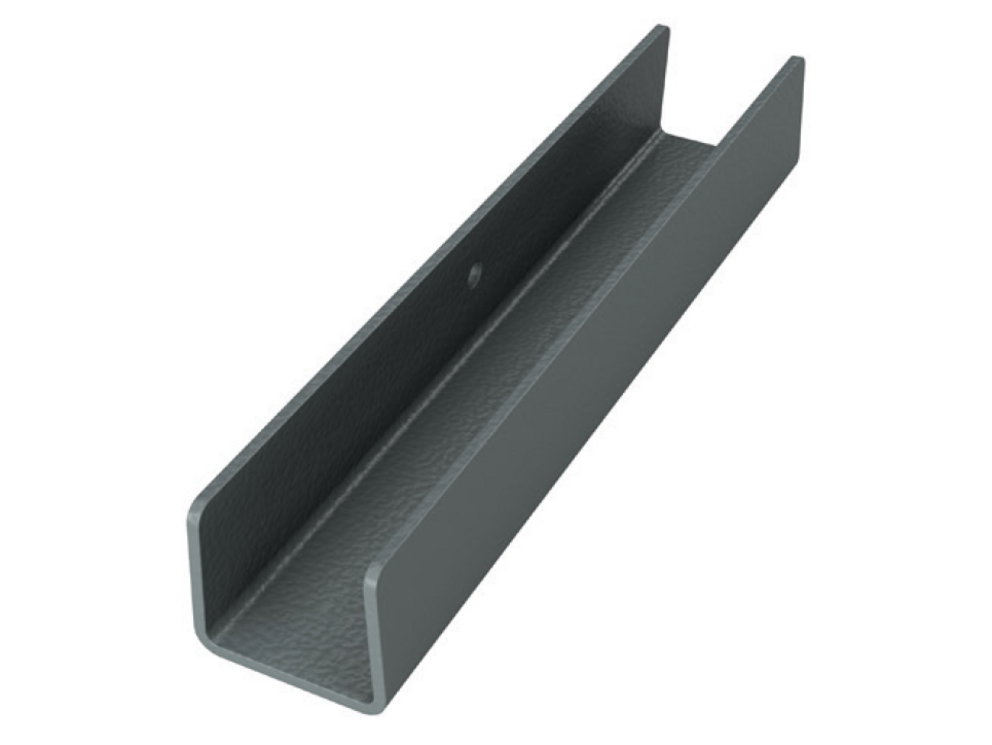

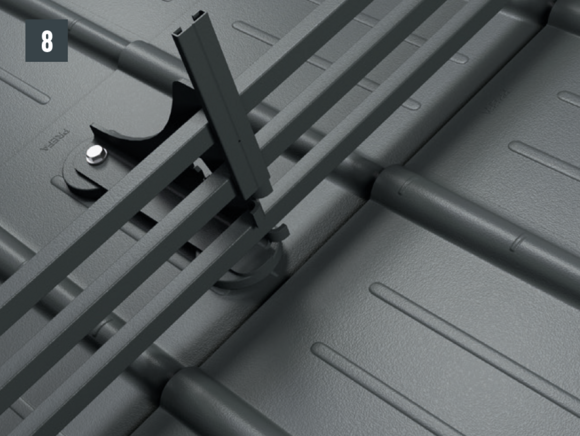

• Zaključni profil po montaži 3 snegolovnih palic od zgoraj potisnite na kavlje (predhodno izvrtana luknja spodaj) (slika 8).

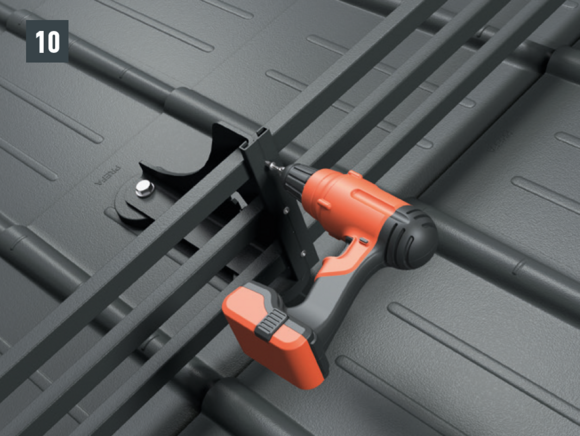

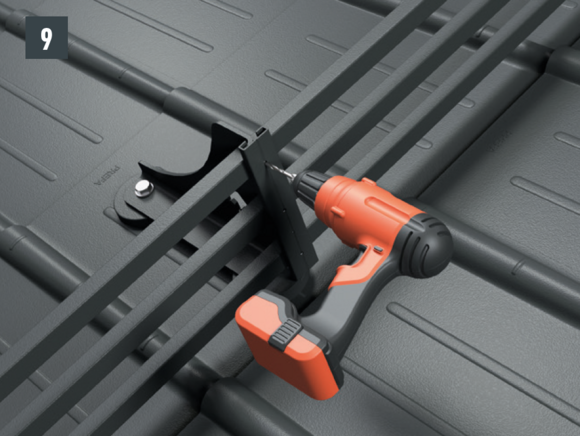

• Vsako snegolovno palico enkrat na sredini dolžine palice pritrdite s priloženim samoreznim vijakom 5,5 × 25 mm TX25 (1 kos na eno palico ), da se prepreči stransko premikanje palic in se zagotovi širjenje palic v levo in desno (slika 9 in 10).

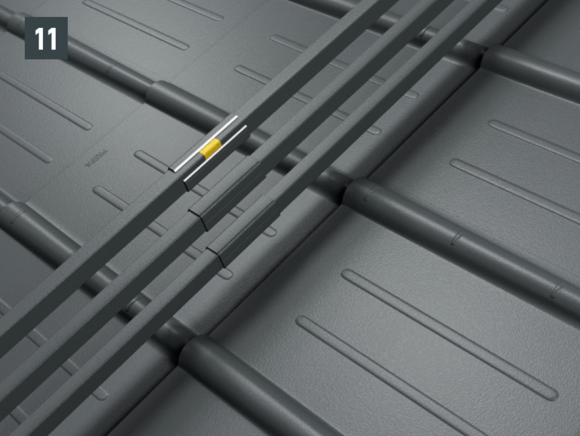

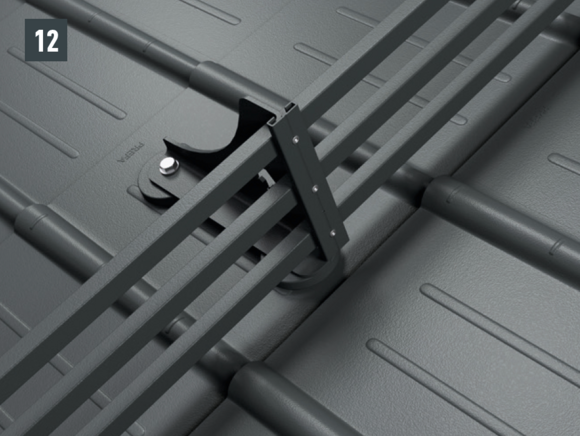

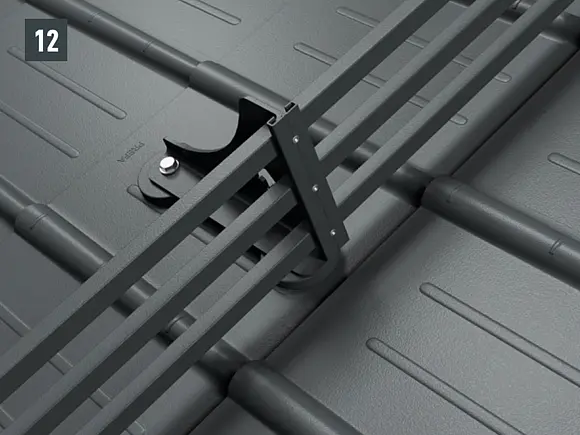

• Palice v območju spoja povežite s priloženimi povezovalnimi pušami. Povezovalni elementi imajo penasti element, da lahko kompenzirajo toplotno pogojeno širjenje po dolžini (slika 11).

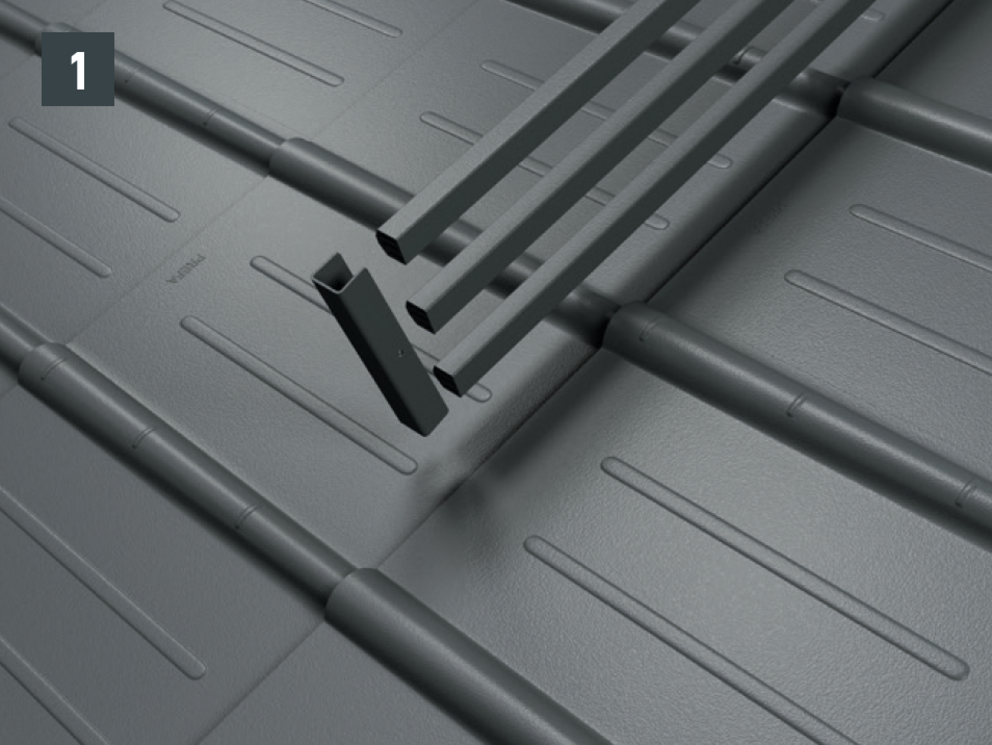

• Zaključek snegolovnega sistema potisnite na palice (slika 1).

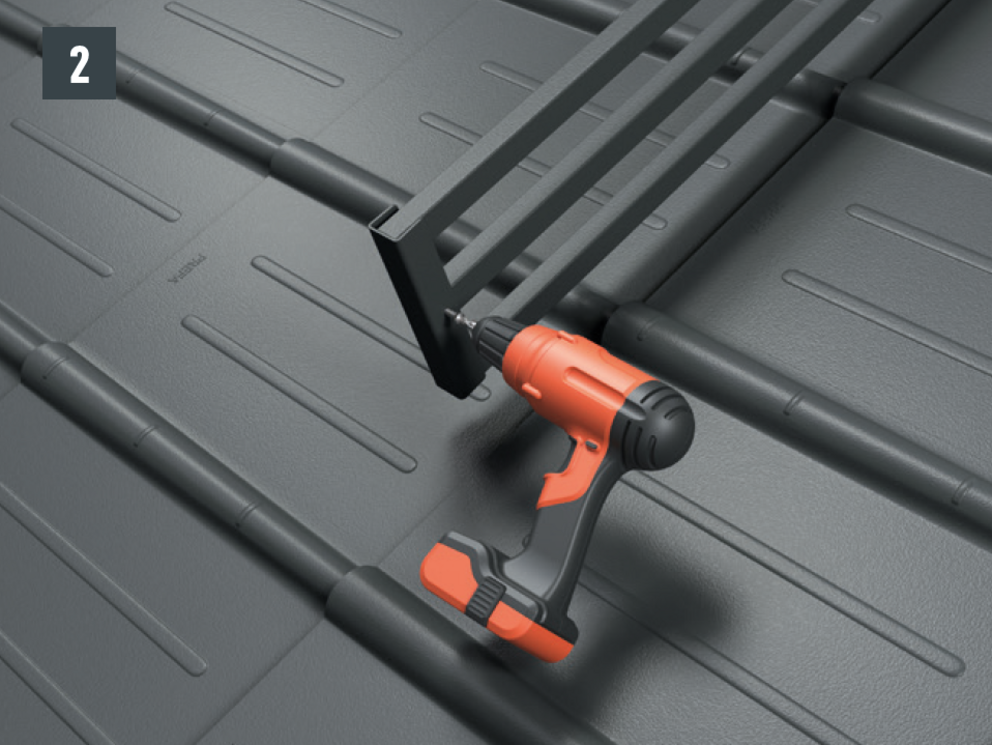

• Zaključek pritrdite s priloženim pritrdilnim vijakom (slika 2).

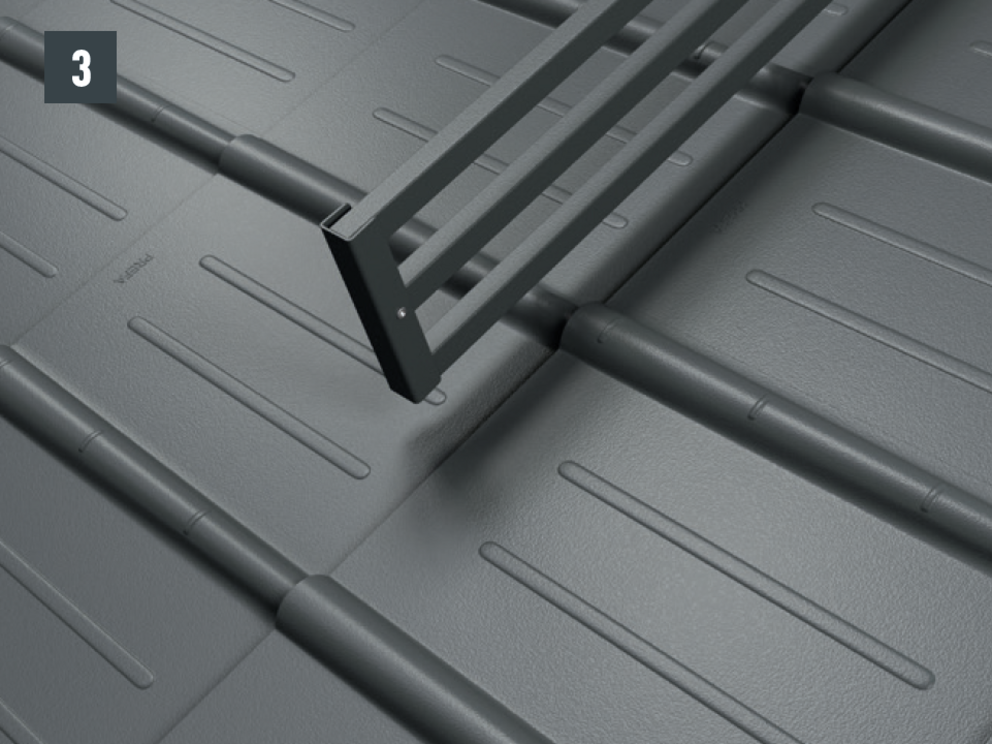

• Dokončno nameščen zaključek za snegolovni sistem (slika 3).

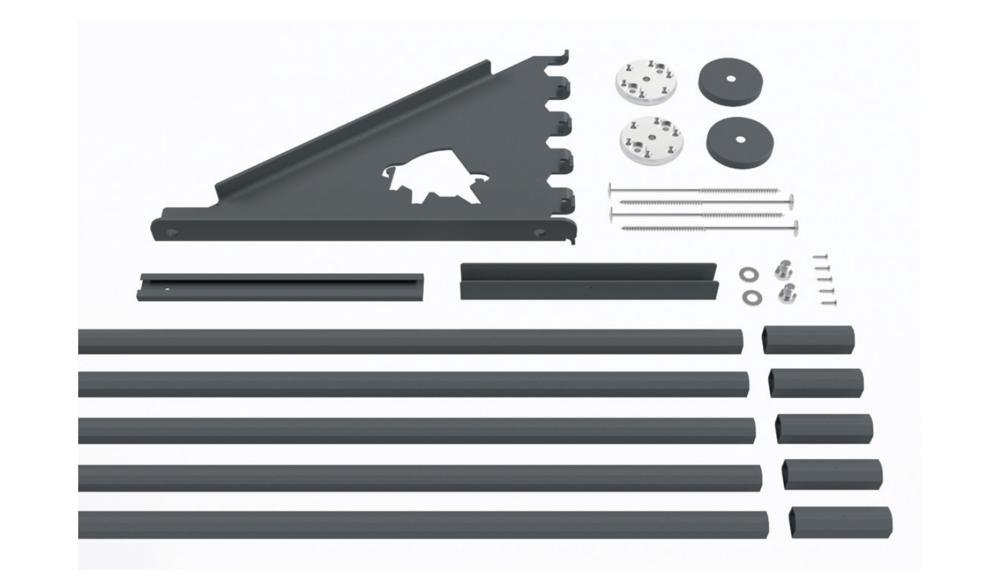

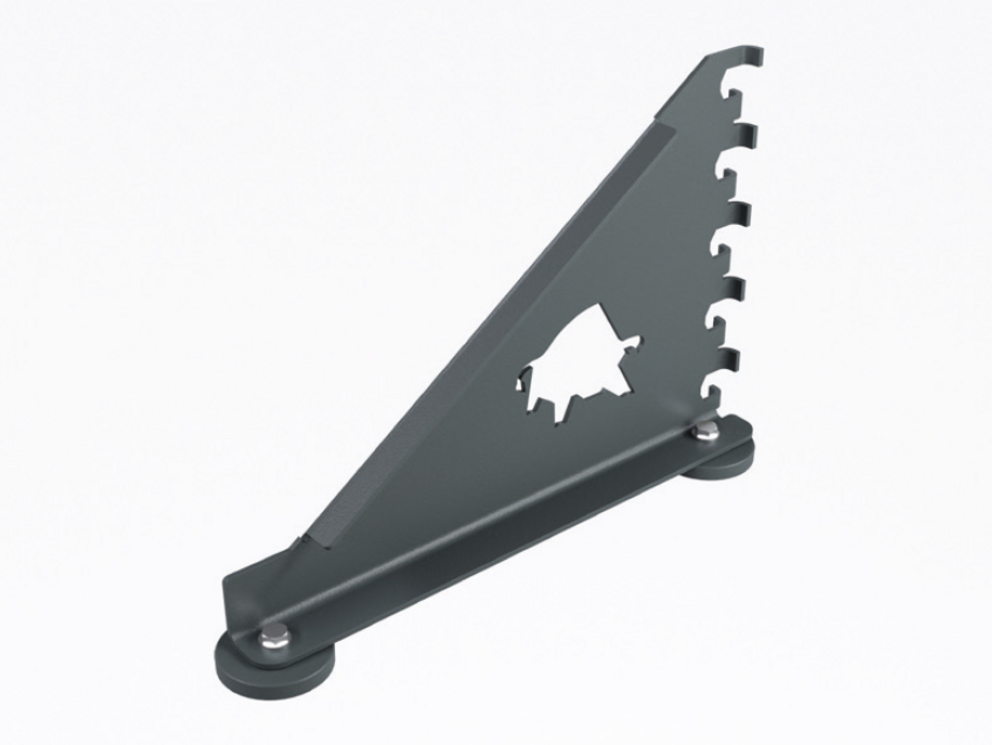

Montaža kavljev snegolovov XL se izvede na dveh pritrdilnih podlagah v špirovcih na oblogi strehe. Vložni profili se vstavijo v kavlje snegolova XL in pritrdijo s fiksirnimi drsniki. Vložni profili se potem z objemkami povežejo med seboj – skupna višina 360 mm.

Snegolovni sistem XL je mogoče namestiti tudi naknadno.

Glede na pogoje objekta in lokacije bo morda treba namestiti več vrst snegolovov. Največje dovoljene razdalje je treba izračunati v odvisnosti od obremenitve s snegom, naklona strehe in razdalje špirovcev.

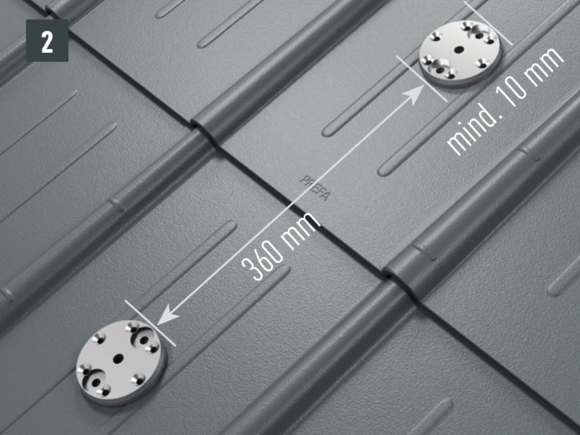

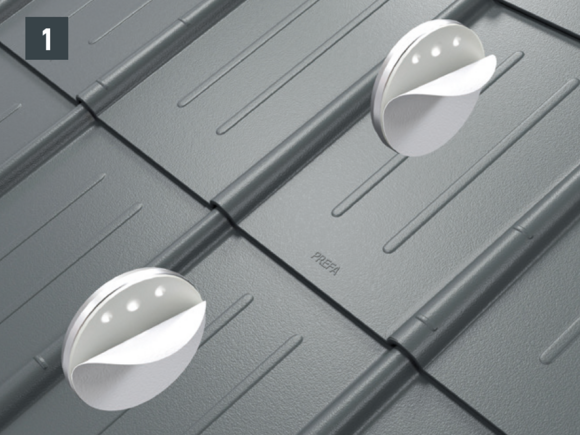

• Označite sredino špirovca. Zgornja pritrdilna podlaga (zunanji rob) mora imeti razmik najm. 10 mm od zgornjega zgiba. Upoštevajte razmik obeh pritrdilnih podlag 360 mm (merjeno znotraj).
• Za pritrditev na špirovce se morajo izvrtine (Ø 8,5 mm) nahajati na osi kavljev snegolova XL (potek špirovcev) – pritrdilni vijaki v eni osi s špirovci. Odstranite zaščitno folijo na hrbtni strani pritrdilne podlage, namestite dele in jih nalepite (slika 1 in 2).

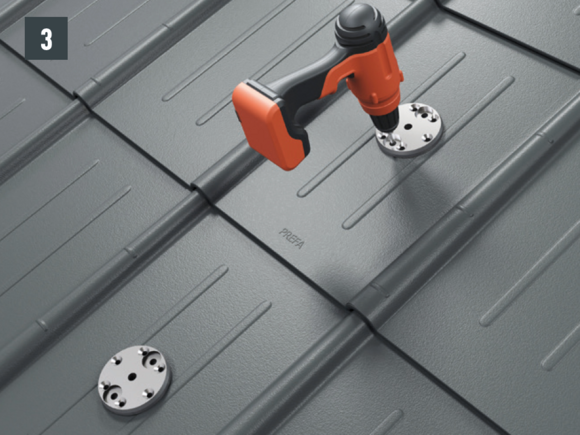

• Predhodno vrtanje lukenj za vijake v podkonstrukcijo z vrtalnikom (∅ 4,1 mm), globina vrtanja: pribl. 50 mm (slika 3).

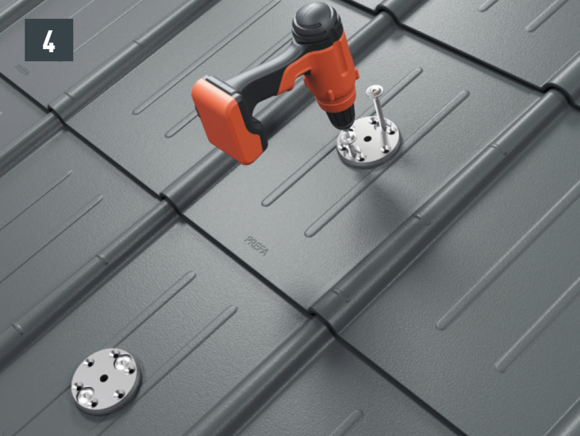

• Privijanje pritrdilnih podlag s po 2 pritrdilnima vijakoma 8 × 220 mm (pri sestavi z dvema opažema) ali 8 × 120 mm (pri sestavi z enim opažem) v špirovce, dokler plosko tesnilo ni pritisnjeno na strešno kritino/podkonstrukcijo. Ob pravilni obdelavi se plosko tesnilo rahlo upogne navzven (nastavek za vrtalni stroj: TX40) (slika 4).

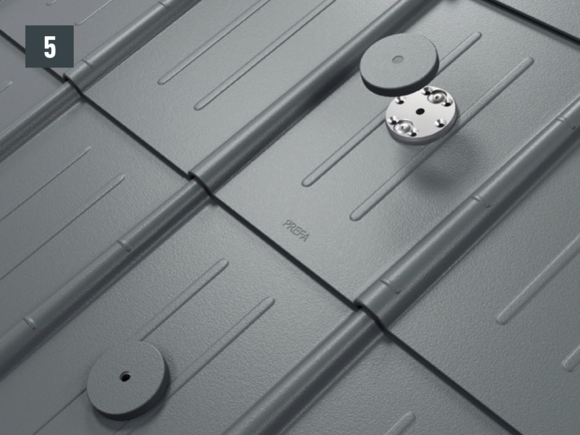

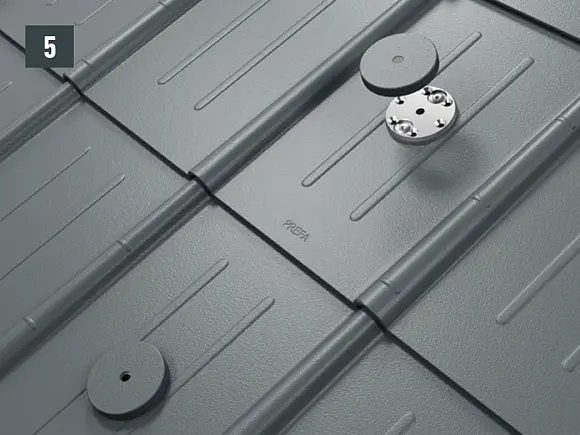

• Namestitev (montaža) pokrovčkov na pritrdilne podlage (slika 5).

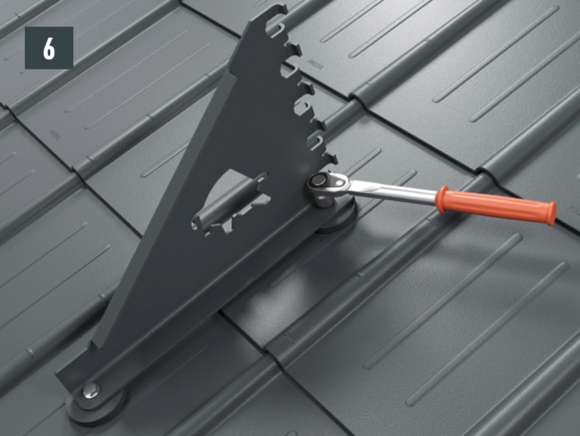

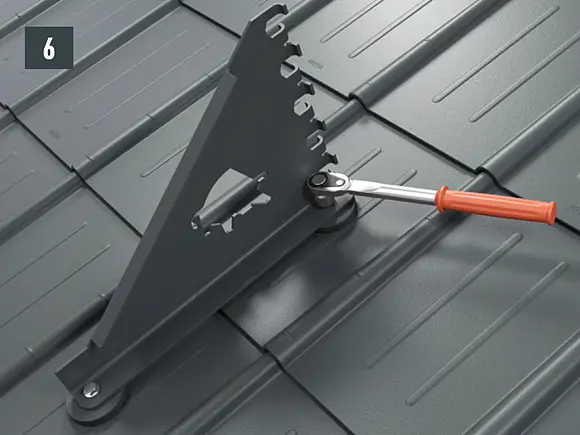

• Montaža varnostnih strešnih kavljev XL s pomočjo obeh šestrobih vijakov (M12) na pritrdilne podlage (SW 19; zatezni moment 35 Nm) (slika 6).

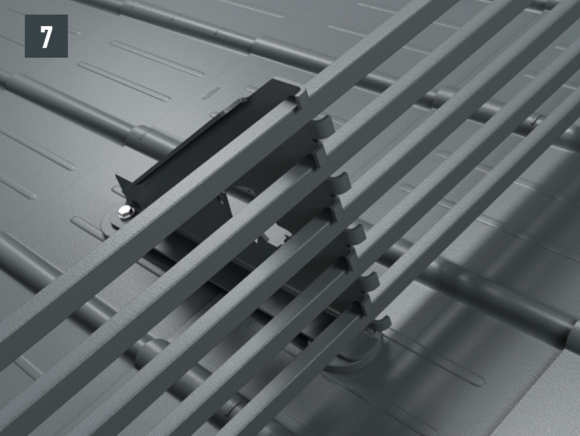

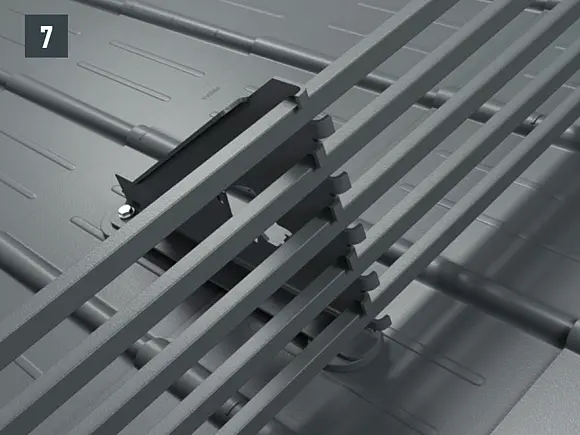

• Palice v skladu z odprtino vstavite v nameščeni kavlj XL. Previs v robnem območju lahko znaša največ 30 cm (slika 7)

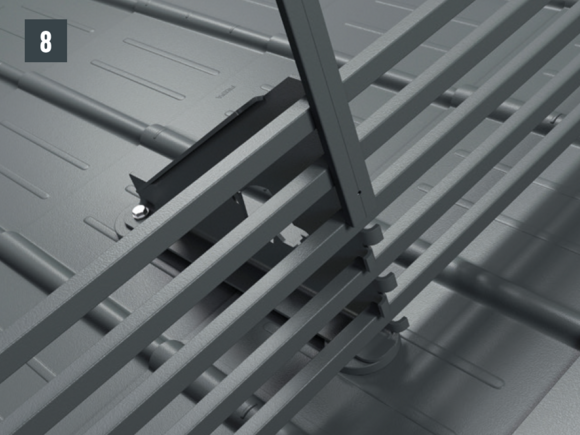

• Zaključni profil po montaži 5 snegolovnih palic od zgoraj potisnite na kavlje (predhodno izvrtana luknja spodaj) (slika 8).

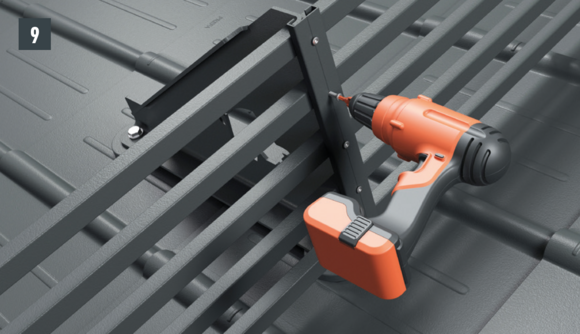

• Vsako snegolovno palico enkrat na sredini dolžine palice pritrdite s priloženim samoreznim vijakom 5,5 × 25 mm TX25 (1 kos na eno palico ), da se prepreči stransko premikanje palic in se zagotovi širjenje palic v levo in desno (slika 9).

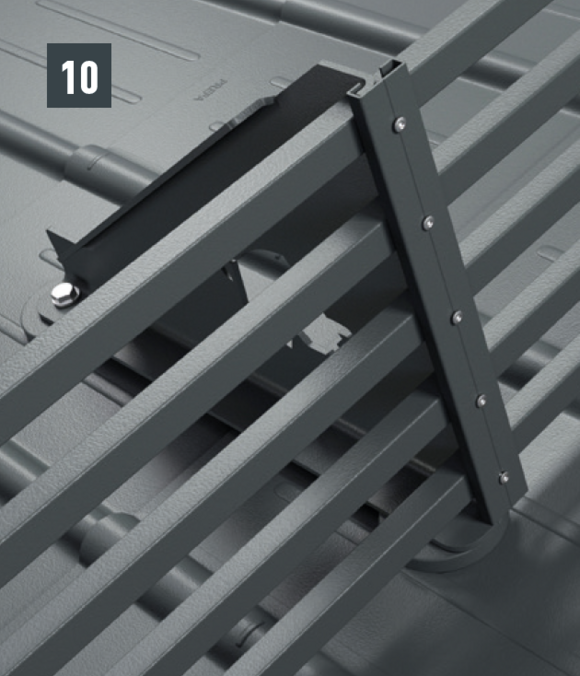

• Palice v območju spoja povežite s priloženimi povezovalnimi objemkami. Povezovalne objemke imajo penaste elemente, da lahko kompenzirajo toplotno pogojeno širjenje po dolžini (slika 10).

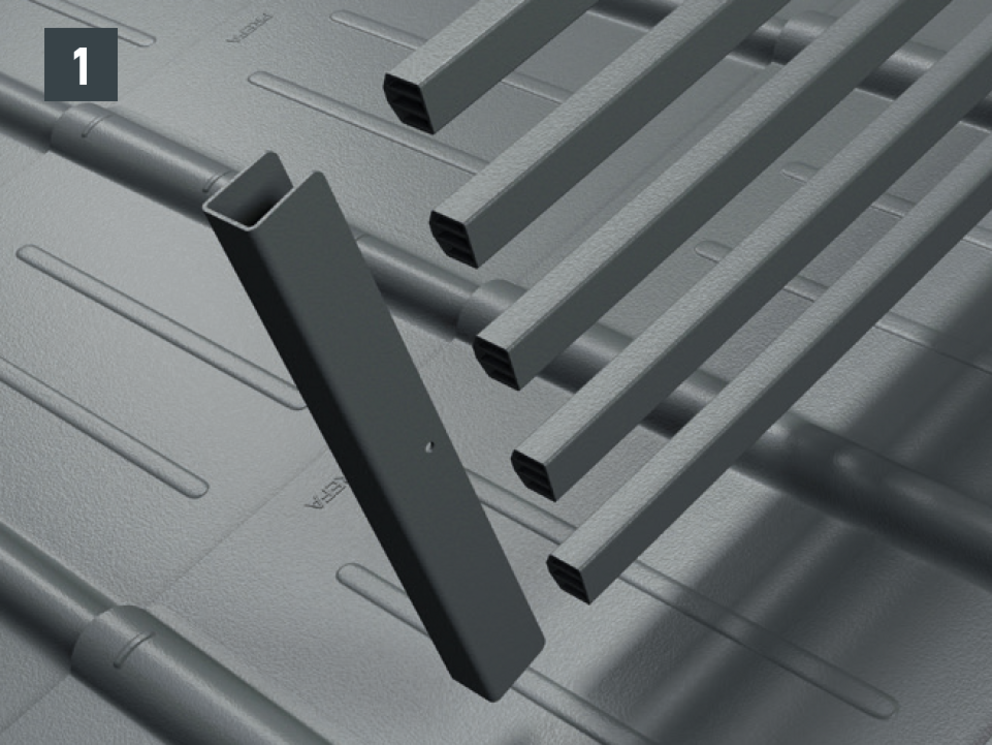

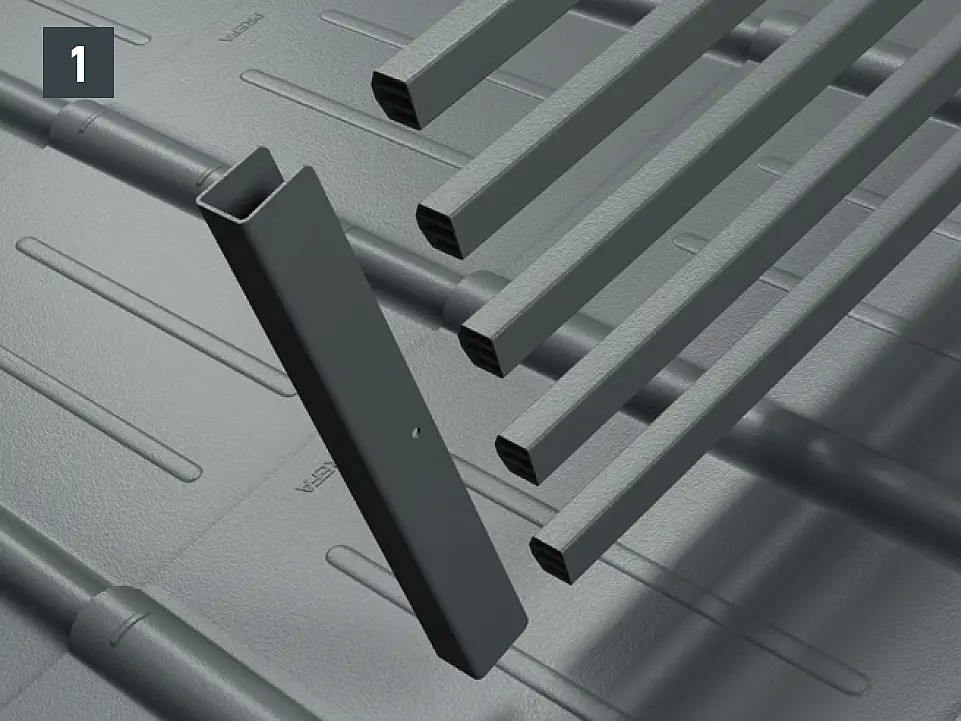

• Snegolovni sistem XL – zaključni profil XL namestite na snegolovnih palic (slika 1).

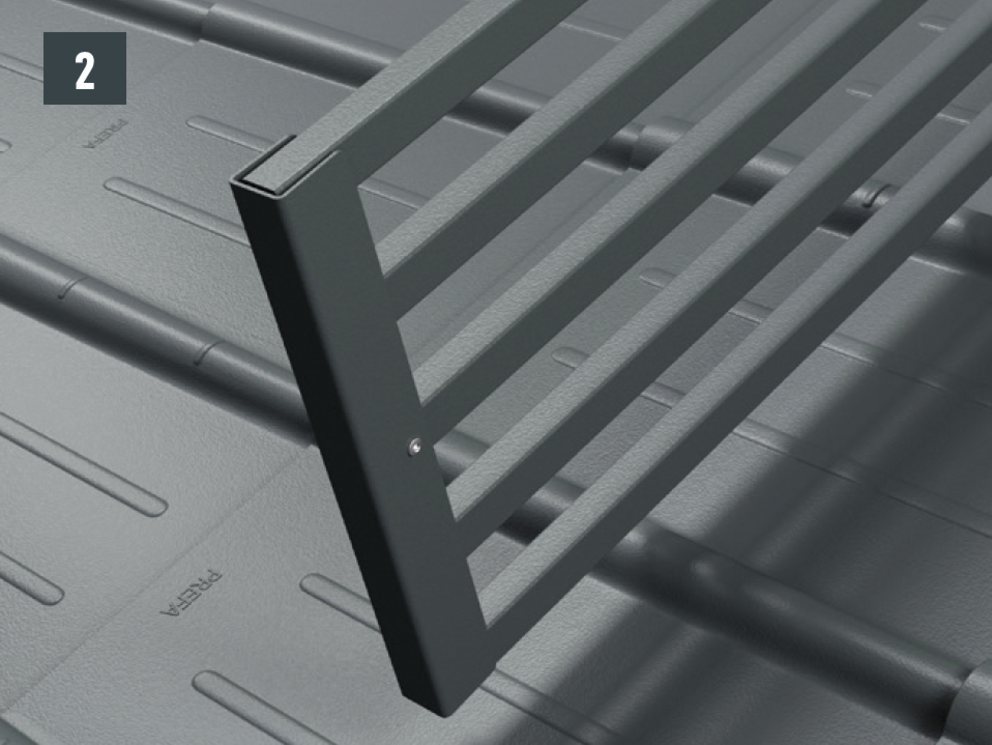

• Zaključni profil XL pritrdite s priloženim pritrdilnim vijakom (slika 2).

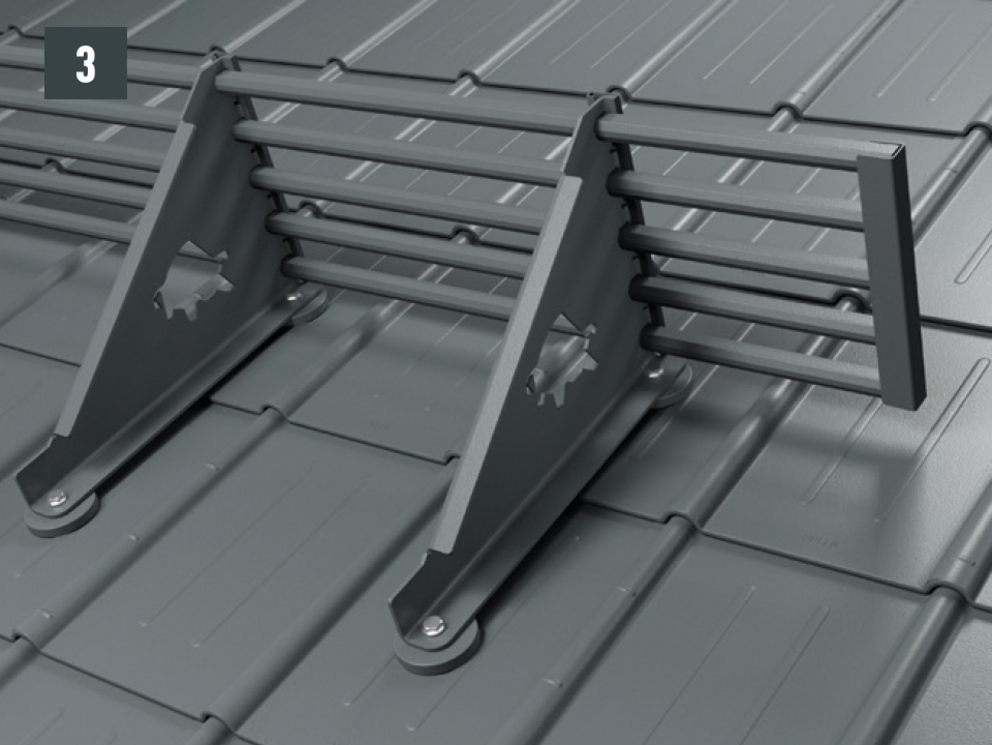

• Dokončno nameščen zaključek XL (slika 3).

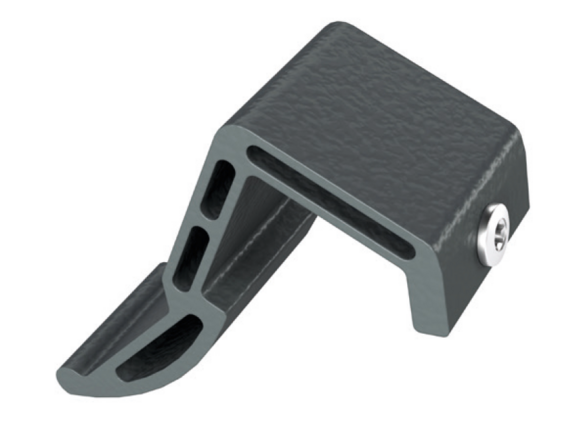

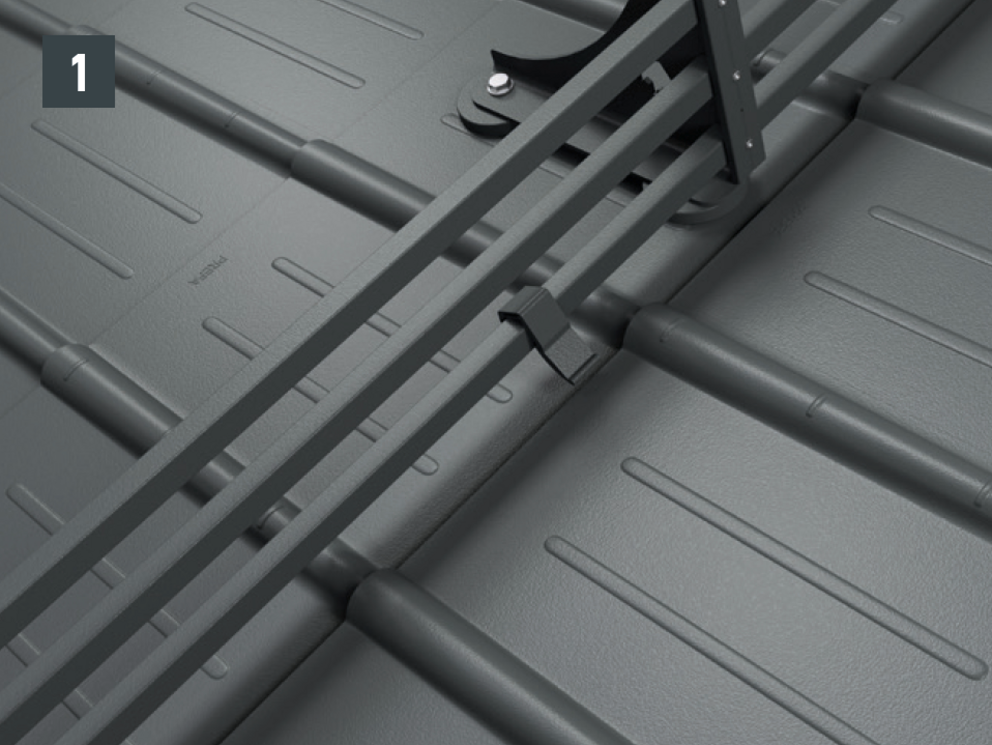

• Zadrževalec ledu pritrdite na vložno palico (pribl. 4 kosi na meter) (slika 1).

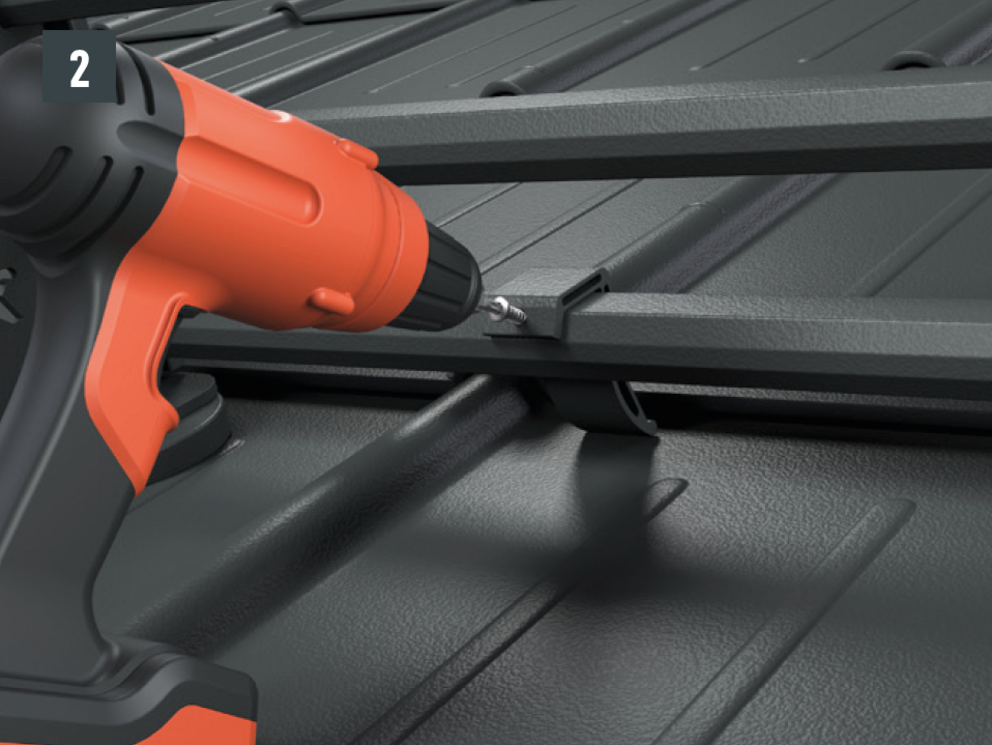

• Zadrževalec ledu pritrdite s priloženim pritrdilnim vijakom (slika 2).

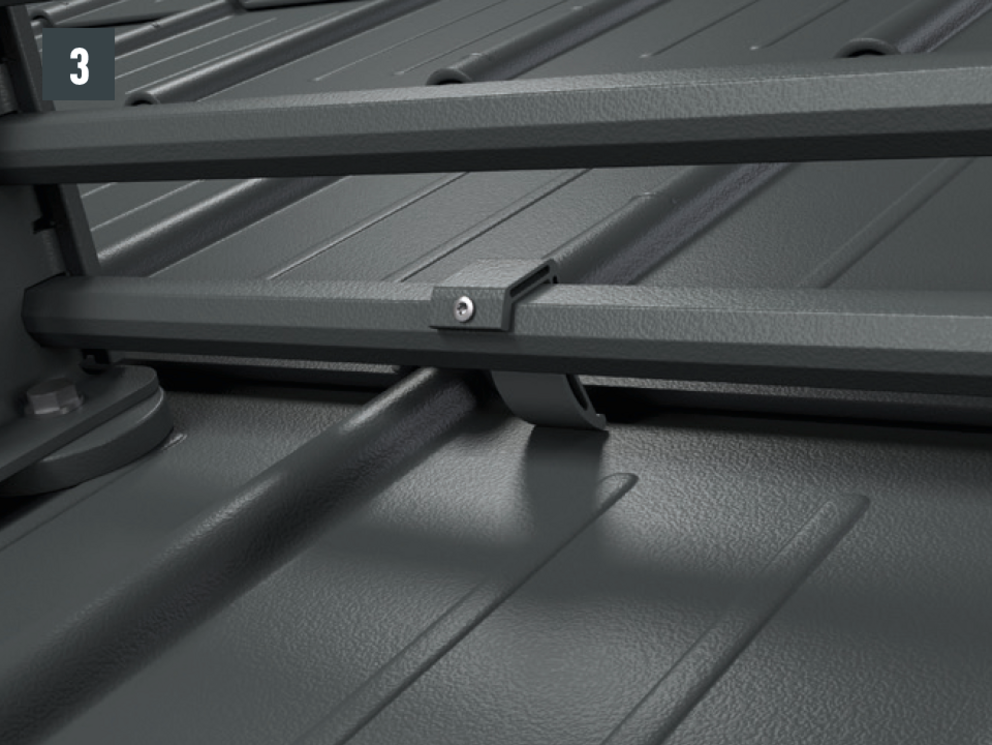

• Dokončno nameščen zadrževalec ledu (slika 3).

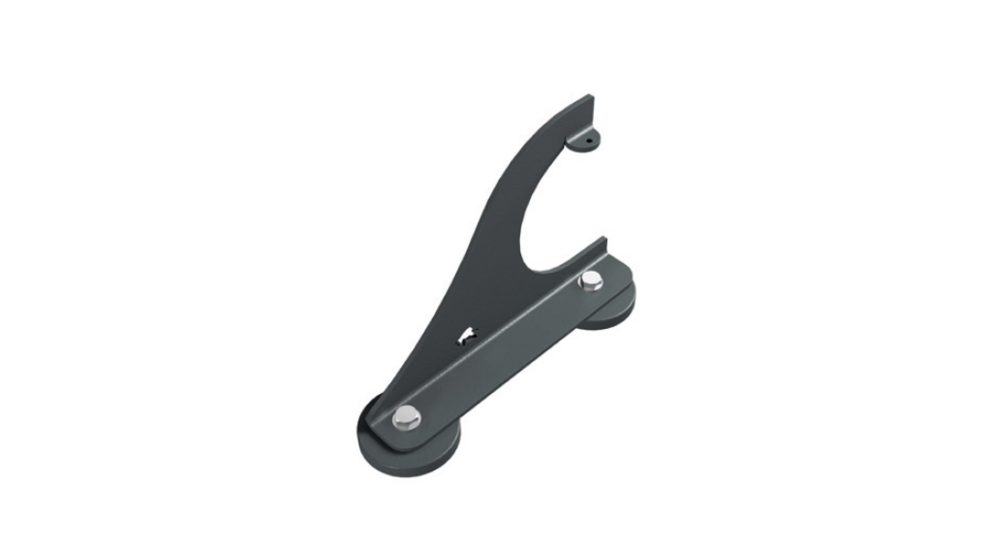

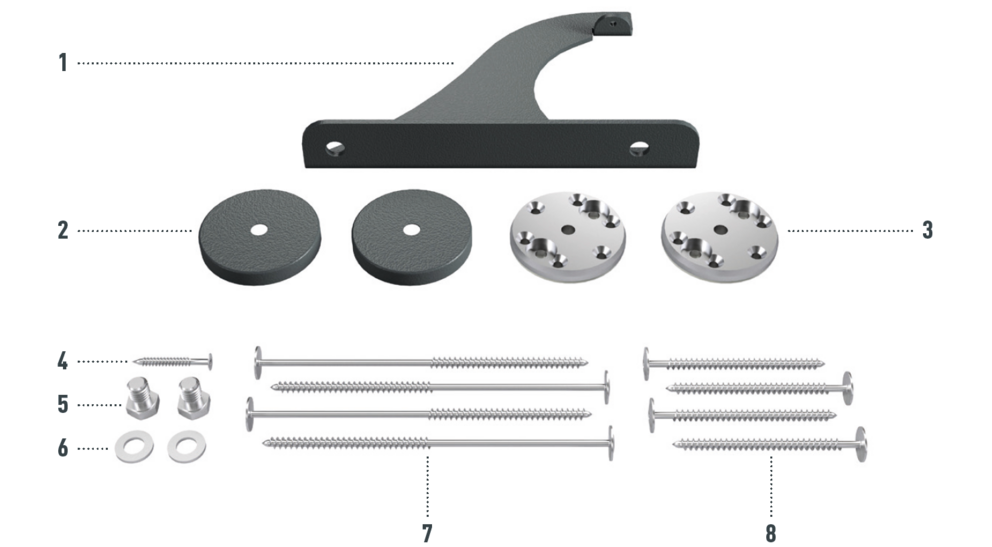

Montaža se izvede z dvema pritrdilnima podlagama na oblogo strehe. V gorske snegolovne opornike je mogoče vstaviti okrogle lesne elemente s premerom pribl. 140 mm in jih pritrditi s pomočjo priloženih vijakov. Skupna višina opornikov z nožnimi deli: 219 mm. Gorske snegolovne opornike je mogoče namestiti tudi naknadno. Na voljo v vseh barvah za strešne sisteme PREFA (majhen format).

Glede na pogoje objekta in lokacije bo morda treba namestiti več vrt gorskih snegolovov. Največje dovoljene razdalje je treba izračunati v odvisnosti od obremenitve s snegom, naklona strehe in razdalje špirovcev.

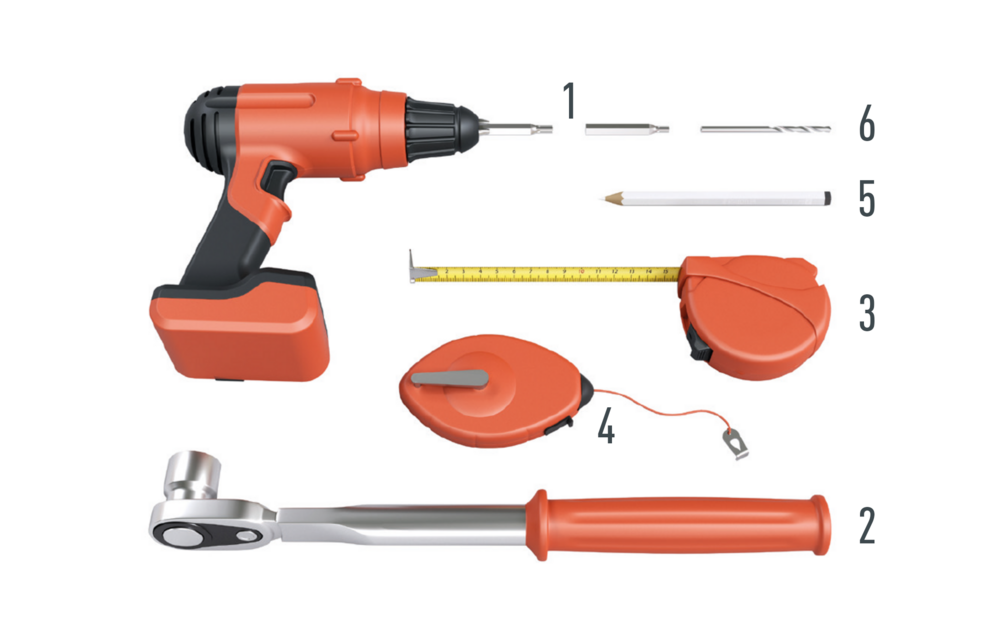

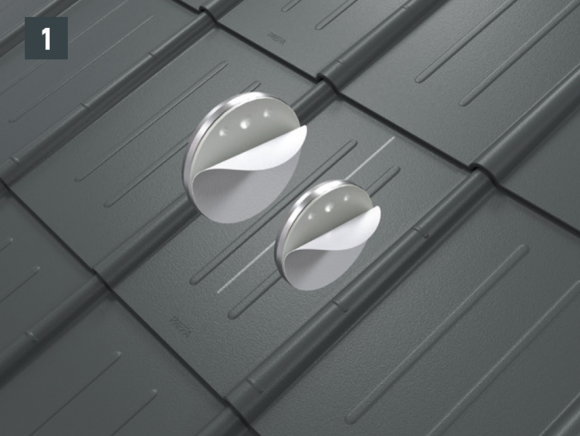

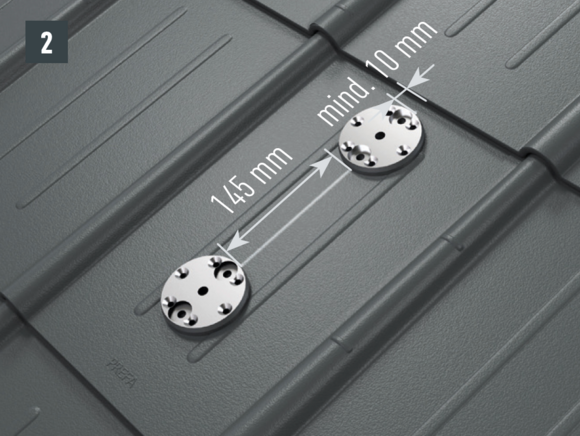

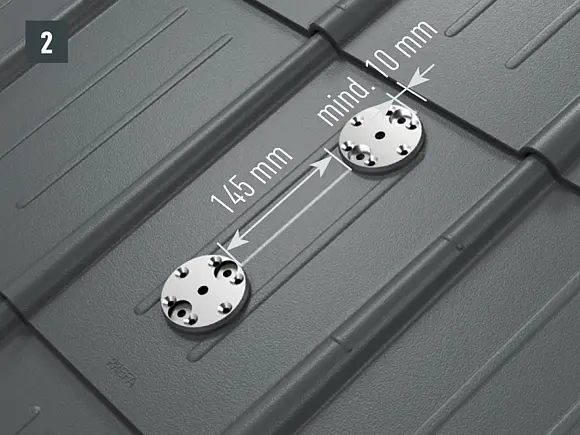

• Označite sredino špirovca. Zgornja pritrdilna podlaga (zunanji rob) mora imeti razmik najm. 10 mm od zgornjega zgiba. Upoštevajte razmik obeh pritrdilnih podlag 145 mm (merjeno znotraj) (slika 1).
• Za pritrditev na špirovce se morajo izvrtine (Ø 8,5 mm) v pritrdilnih podlagah nahajati na osi opornikov gorskega snegolova (=potek špirovcev) – pritrdilni vijaki v eni osi s špirovci. Odstranite zaščitno folijo na hrbtni strani pritrdilne podlage, namestite dele in jih nalepite (slika 2).

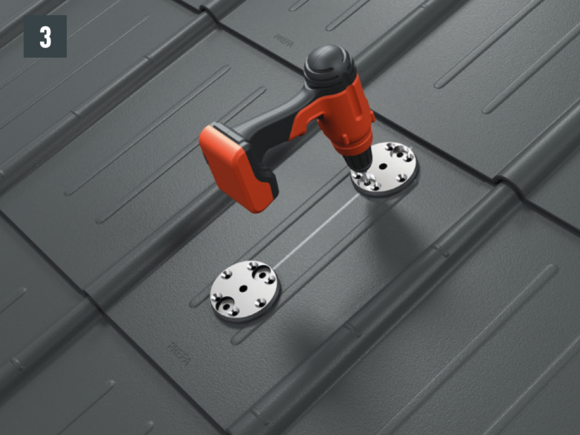

• Predhodno vrtanje lukenj za vijake v podkonstrukcijo z vrtalnikom Ø  4,1 mm, globina vrtanja pribl. 50 mm (slika 3).

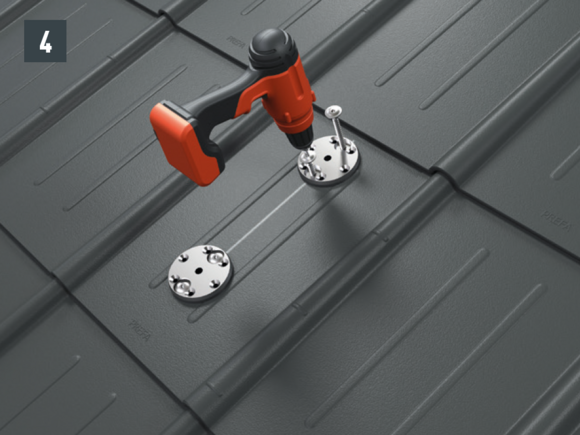

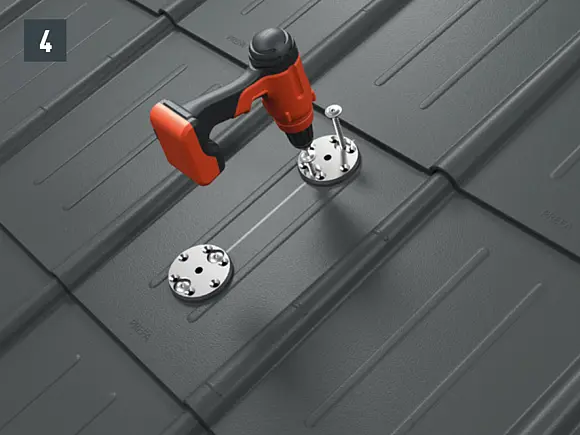

• Privijanje pritrdilnih podlag s po 2 kosoma pritrdilnih vijakov 8 × 220 mm (pri sestavi z dvema opažema) oz. 8 × 120 mm (pri sestavi z enim opažem) na špirovce, dokler plosko tesnilo ni pritisnjeno na strešno kritino/podkonstrukcijo. Ob pravilni obdelavi se plosko tesnilo rahlo upogne navzven (nastavek za vrtalni stroj: Torx TX40) (slika 4).

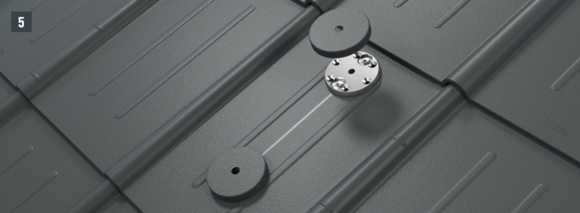

• Namestitev (montaža) pokrovčkov na pritrdilne podlage (slika 5).

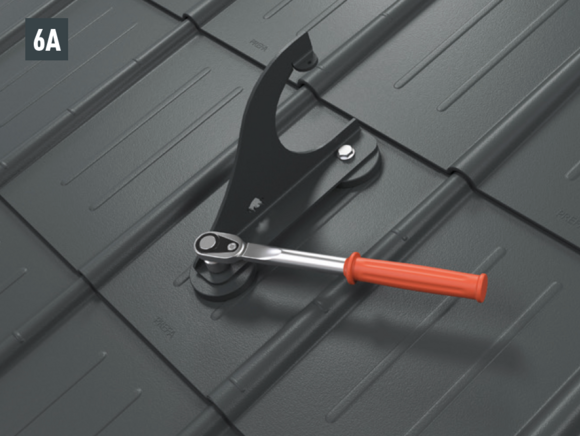

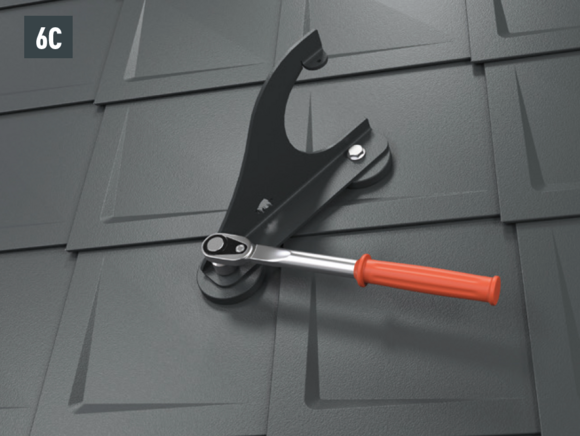

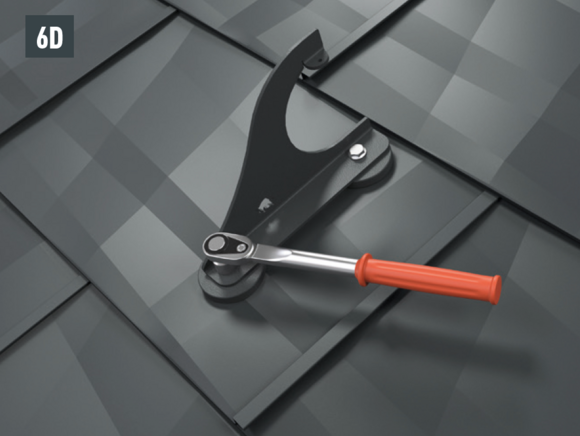

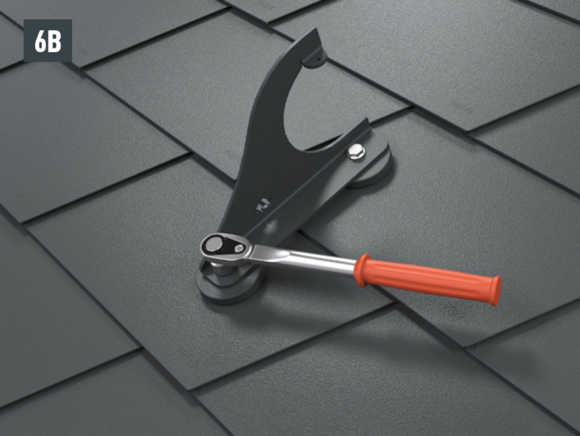

Montaža gorskih snegolovnih opornikov s pomočjo obeh šestrobih vijakov (M12) na pritrdilne podlage (SW 19; zatezni moment: 35 Nm) pri strešnih ploščah (slika 6A), strešnih skodlah (slika 6B), strešnih rombih (slika 6C), R.16 in FX.12 (slika 6D).

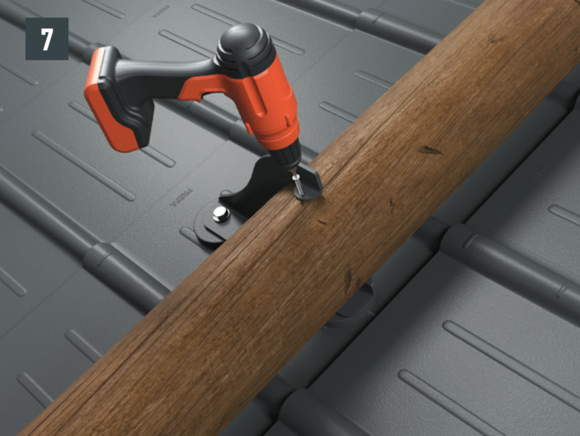

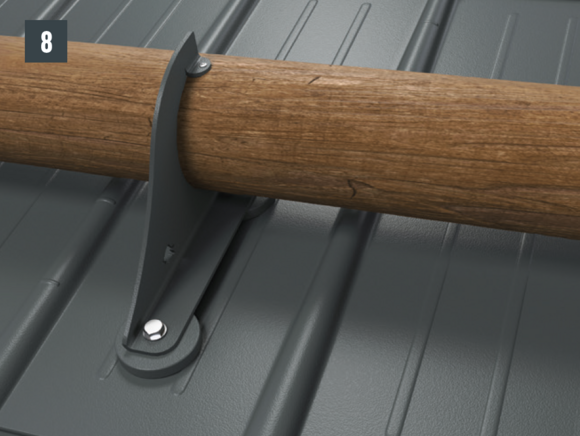

• Okrogle lesne elemente vstavite v skladu s premeri gorskih snegolovnih opornikov (premer pribl. 140 mm) in jih pritrdite z vijaki (5 × 60 mm). Previs v robnem območju lahko znaša največ 30 cm (slika 7 in 8)
