Varnost strehe

Kliknite želeno temo, da se neposredno pomaknete do ustreznih navodil:

Enojna stopnica

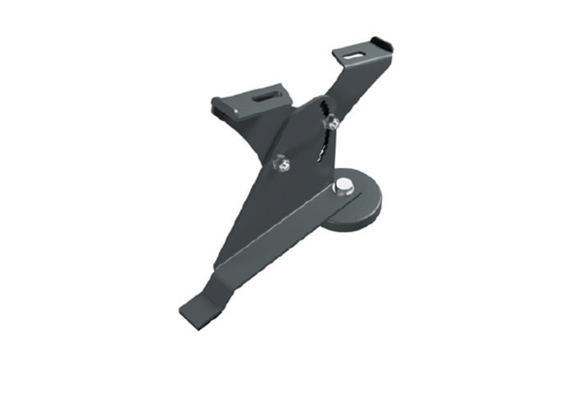

Nosilec pohodne stopnice na enem podložnem elementu
Nosilec pohodne stopnice na dveh podložnih elementih
Varnostni strešni kavelj
Varnostni strešni kavlji na pritrdilnih podlogah

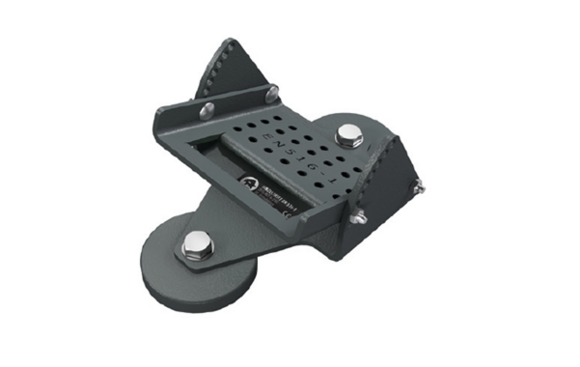

Enojna dimniška stopnica je gradbeni izdelek iz aluminija za pohodnost streh, je fiksno povezana z nosilno konstrukcijo streh z naklonom in jo je dovoljeno uporabljati za preglede, vzdrževanje in servisiranje sistemov nad strešnimi površinami. Enojna dimniška stopnica je skladna s standardom EN 516, razredom K1, in je ni dovoljeno uporabljati kot pritrdilno točko za osebno varovalno opremo. Primerno za naklone streh od 12 do 60°.

enojna stopnica
Podlaga	Osnovna pogoja sta v skladu s smernicami za montažo PREFA položen strešni sistem PREFA in statično nosilna, celopovršinska podkonstrukcija (polni opaž debeline najm. 24 mm). Razdalja med špirovci lahko znaša največ 1.000 mm.
Podatki o materialu	Enojna dimniška stopnica: Aluminij AlMg1 H24, s = 5 mm Plosko tesnilo: Silikonske podložke Pritrdilna podlaga: EN AW 2007 AlcuPbMgMn Pokrovček: Trak barvnega aluminija PREFA Pritrdilni vijaki/matice: Nerjavno jeklo, kakovost A2

Varnostni napotki

Pred uporabo je treba celoten pohodni sistem strehe prek vizualne kontrole preveriti glede očitnih pomanjkljivosti (npr. sproščeni vijačni spoji, deformacije, obraba, okvarjene strešne kritine). V primeru dvomov glede varne funkcije pohodnega sistema strehe mora le-to preveriti strokovnjak (pisna dokumentacija).
Sistem lahko montirajo oz. uporabljajo samo osebe, ki so seznanjene s temi navodili za uporabo in varnostnimi pravili, ki veljajo na lokaciji, ter so telesno oz. duševno zdrave.
Če se med montažo pojavijo nejasnosti, se obrnite na proizvajalca.
Enojna dimniška stopnica je bila razvita za pohodnost strehe in je ni dovoljeno uporabljati za druge namene. Na enojno dimniško stopnico nikoli ne obešajte obremenitve oz. je ne uporabljajte kot pritrdilni točko za osebno varovalno opremo.
Zdravstvene omejitve (npr. težave s srcem ali ožiljem, jemanje zdravil, alkohol) lahko poslabšata varnost uporabnika pri delu na višini.
Pri jakostih vetra, ki presegajo običajno mero, ni več dovoljeno uporabljati varovalnih sistemov.
Na enojni dimniški stopnici ni dovoljeno izvajati sprememb.

Napotek

Pri vseh strešnih sistemih PREFA bo morda potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v montažnem
območju). Enojne dimniške stopnice ne namestite in pritrdite na zgib ali dvignjen del vala kritine PREFA.
POZOR: Upoštevajte montažna območja strešnih sistemov PREFA.

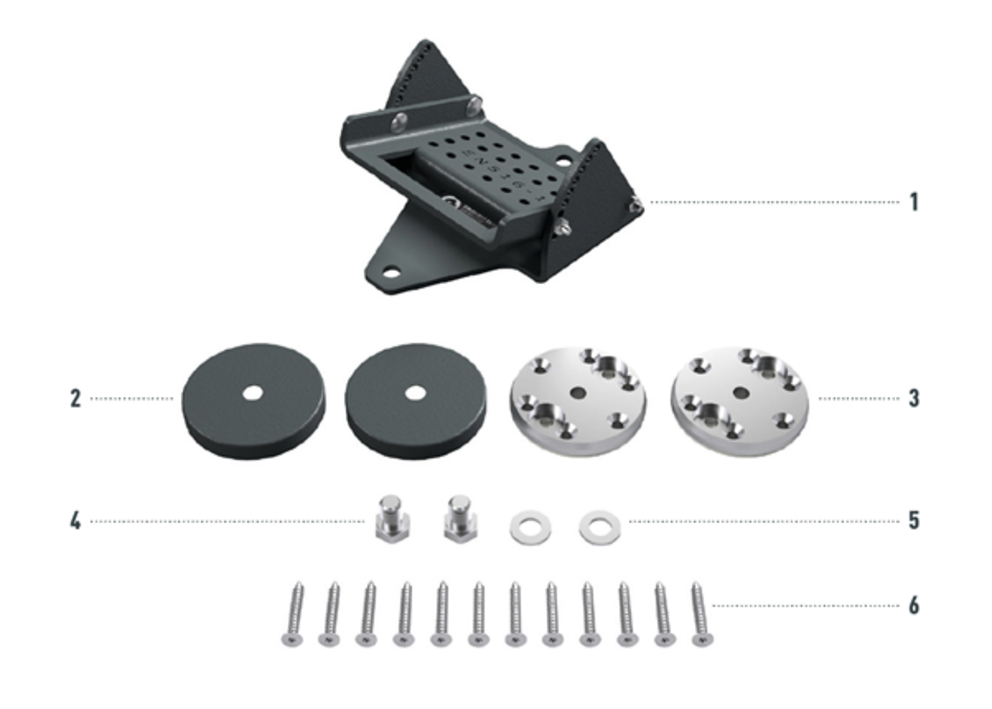

1 Predhodno montirana enojna dimniška stopnica
2 2 pokrova za pritrdilno podlago
3 2 pritrdilni podlagi vklj. s ploskim tesnilom

4 2 šestroba vijaka M12 × 16 mm
5 2 podložki 13,0
6 12 vijakov s plosko glavo 6,0 × 40/24

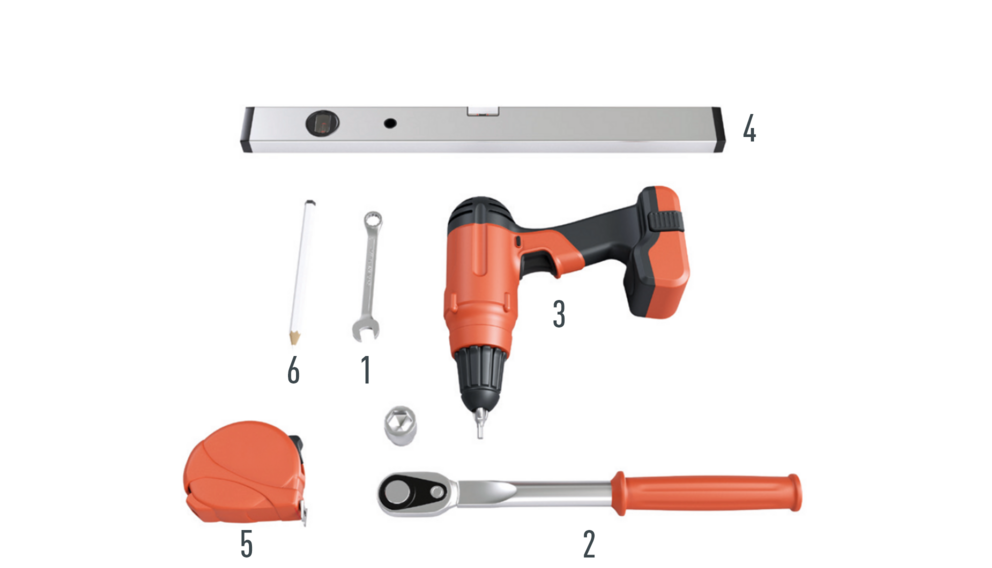

1 Viličasti ključ SW10
2 Navorni ključ, nastavek SW19
3 Vrtalnik s Torx TX25

4 Libela
5 Merilni trak
6 Svinčnik

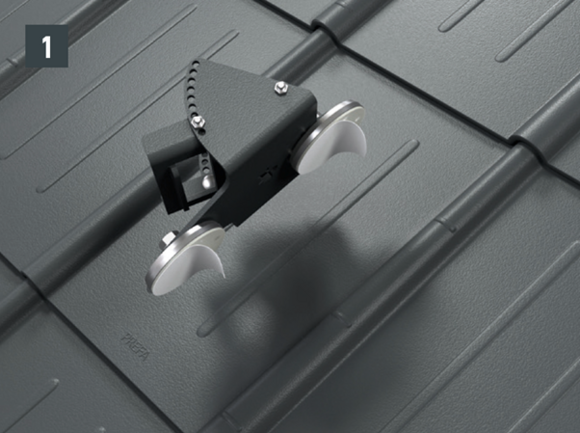

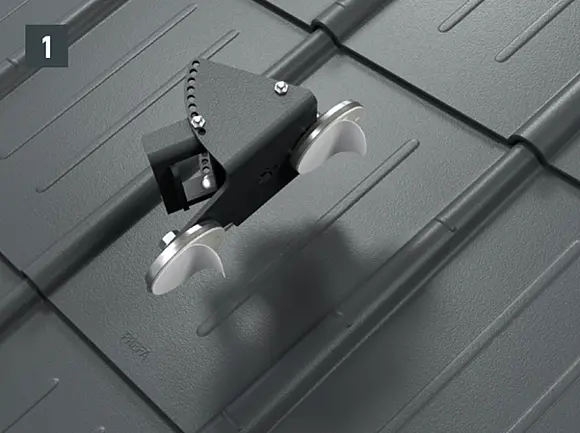

Pritrdilne podlage predhodno namestite na enojno dimniško stopnico in na koncu z obeh pritrdilnih podlag snemite zaščitno folijo (slika 1).

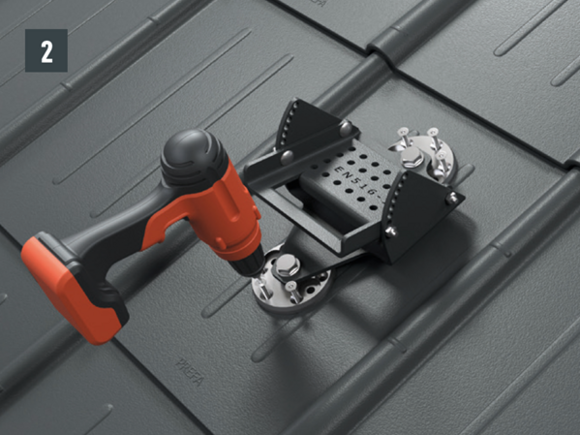

Enojno dimniško stopnico na želenem mestu namestite v smeri špirovca in pritrdilne podlage s priloženimi vijaki s plosko glavo pritrdite na podkonstrukcijo (slika 2).

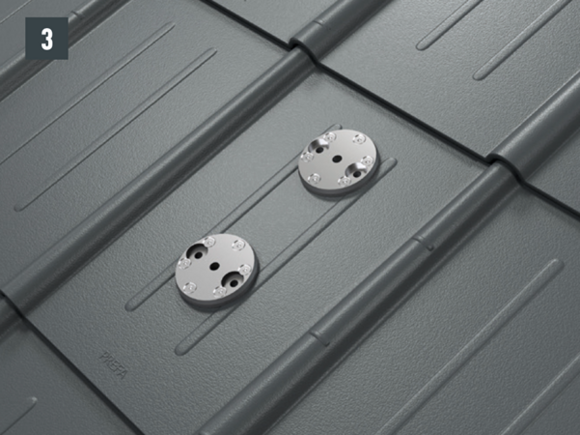

Enojno dimniško stopnico odvijte s pritrdilnih podlag in pritrdilni podlagi s preostalimi vijaki s plosko glavo pritrdite na podkonstrukcijo (slika 3).

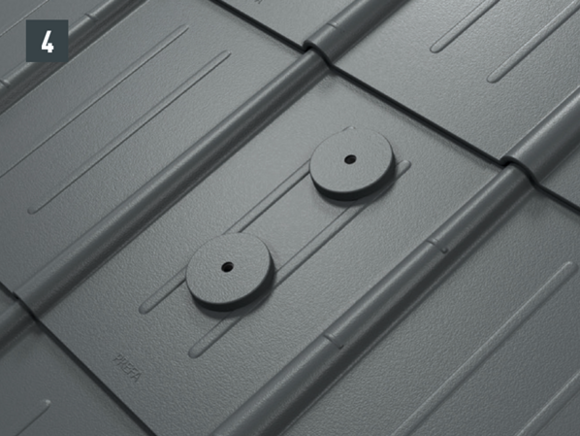

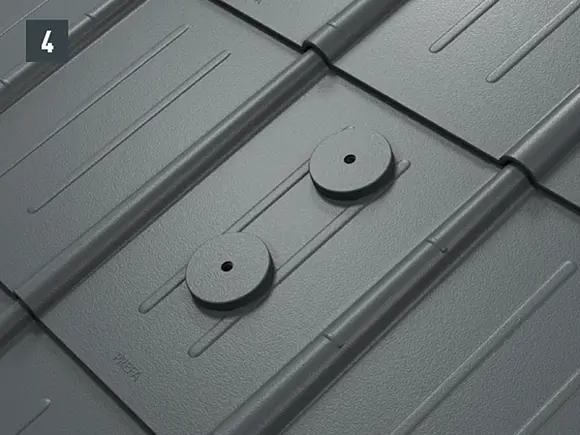

Pokrovčke namestite na pritrdilne podlage (slika 4).

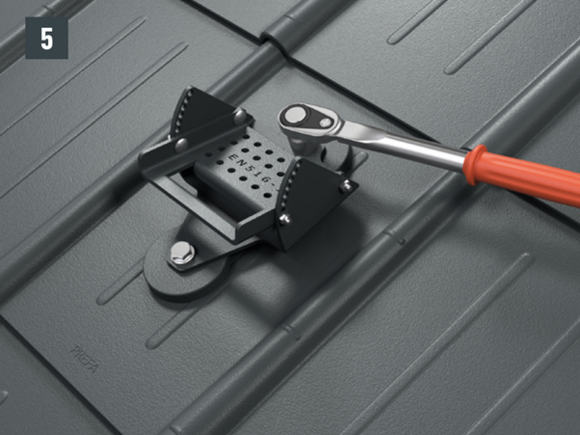

Enojno dimniško stopnico s priloženimi šestrobimi vijaki in podložkami z navornim ključem privijte pritrdilne podlage. Zatezni moment 35 Nm (slika 5).

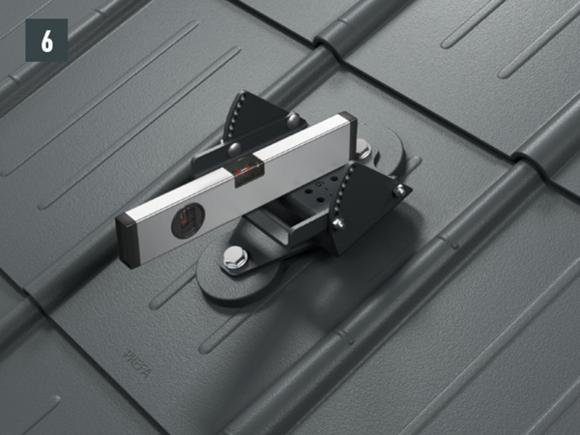

Za nastavitev naklona sprostite vijake in samovarovalne matice ter površino stopnice prilagodite z libelo. Površino stopnice nastavite tako, da od vodoravnega položaja ne odstopa več kot ±3° (slika 6).
Ponovno privijte stranske vijake in jih s pomočjo samovarovalnih matic pritrdite v naklonu (vodoravni položaj ±3°) (slika 7).

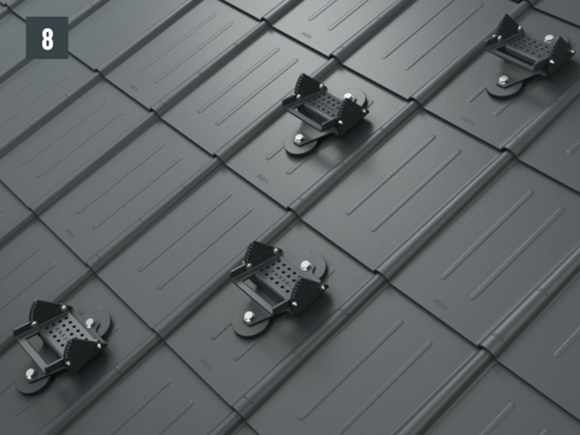

Dokončan sistem z več enojnimi dimniškimi stopnicami za pohodnost strehe. Razdalje enojnih dimniških stopnic med seboj je treba izbrati tako, da je možna nemotena pohodnost (slika 8).

Sistem nosilcev pohodnih rešetk je dovoljeno uporabljati samo za pohodnost streh in ne kot pritrdilno točko za osebno varovalno opremo oz. za prevzemanje obremenitev. Nosilec pohodne stopnice je v skladu s standardom EN 516, razredom K1, tipom A. Primeren je za naklone strehe od 12 do 55°.

Podlaga	Osnovna pogoja sta v skladu s smernicami/strokovnimi pravili položen strešni sistem PREFA na polnem opažu debeline najm. 24 mm in statično nosilna podkonstrukcija. Razdalja med špirovci lahko znaša največ 1.000 mm. Nosilec pohodne rešetke je treba s priloženimi pritrdilnimi podlagami namestiti na opaž.
Podatki o materialu	Material nosilca pohodne rešetke Nosilec pohodne rešetke Jeklo, pocinkano in prašno prevlečeno, pritrdilni vijaki/matice: V2A Material pohodne rešetke Pohodna rešetka Jeklo, pocinkano in prašno prevlečeno, pritrdilni vijaki/matice: Ploski okrogli vijaki M6 x 60/35, kakovost V2A s kladivnimi maticami in PE-podložkami

Varnostni napotki

Nosilce pohodne rešetke na pritrdilnih podlagah in pohodne rešetke namestijo samo ustrezne, strokovno usposobljene in s sistemom za pohodnost strehe seznanjene osebe v skladu s trenutnim stanjem tehnike.
Sistem lahko montirajo oz. uporabljajo samo osebe, ki so seznanjene s temi navodili za uporabo in varnostnimi pravili, ki veljajo na lokaciji, ter so telesno oz. duševno zdrave.
Zdravstvene omejitve (npr. težave s srcem ali ožiljem, jemanje zdravil, alkohol) lahko poslabšata varnost uporabnika pri delu na višini.
Če se med montažo pojavijo nejasnosti, se obrnite na proizvajalca.
Pred uporabo je treba celoten pohodni sistem strehe prek vizualne kontrole preveriti glede očitnih pomanjkljivosti (npr. sproščeni vijačni spoji, deformacije, obraba, korozija, okvarjene strešne povezave).
V primeru dvomov glede varne funkcije pohodnega sistema strehe mora le-to preveriti strokovnjak (pisna dokumentacija).
Sistem pohodnih rešetk je bil razvit za pohodnost strehe in ga ni dovoljeno uporabljati za druge namene.
Na sistem pohodnih rešetk nikoli ne obešajte obremenitve oz. ga ne uporabljajte kot pritrdilno točko za osebno varovalno opremo.
Na sistemu pohodnih rešetk ni dovoljeno izvajati sprememb.

Napotek

Pri vseh strešnih sistemih PREFA bo morda potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v montažnem območju). Nosilec pohodne rešetke ne namestite in pritrdite na zgib ali dvignjen del vala kritine PREFA.

POZOR: Upoštevajte montažna območja strešnih sistemov PREFA.

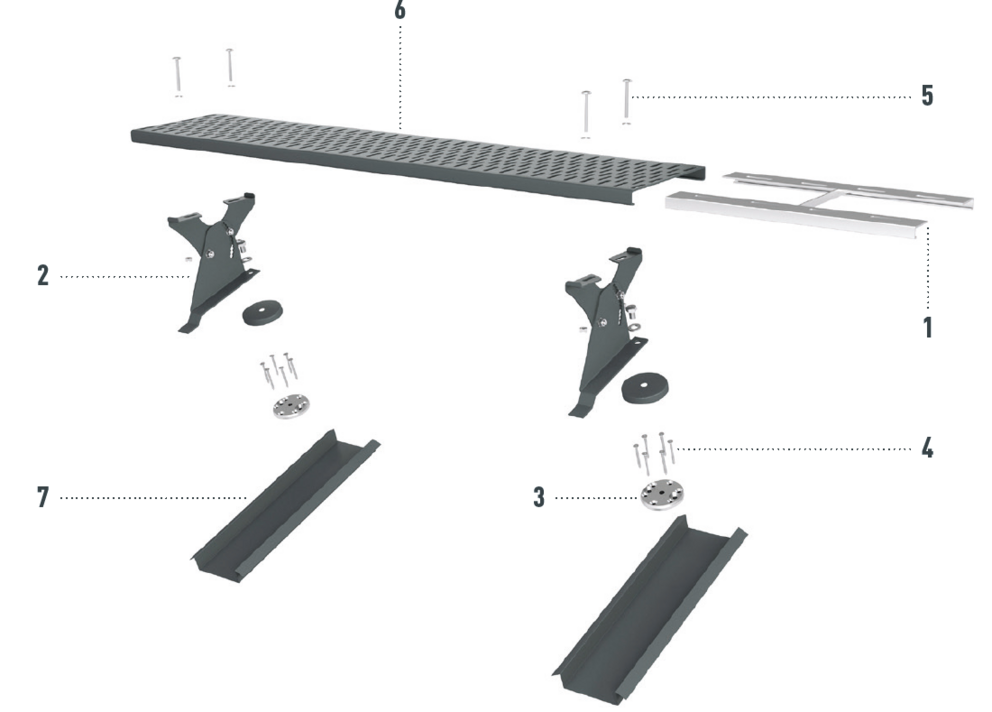

1 Povezovalec pohodne rešetke vklj. s pritrdilnim materialom
2 Nosilec pohodne rešetke
3 Pritrdilna podlaga s ploskim tesnilom
4 Pritrdilni vijaki

5 Vijaki M6 x 60
6 Pohodna rešetka
7 po potrebi s podložko

1 Viličasti ključ SW10
2 Navorni ključ, nastavek SW19
3 Vrtalnik s Torx TX25
4 Libela

5 Merilni trak
6 Označevalna vrvica
7 Svinčnik

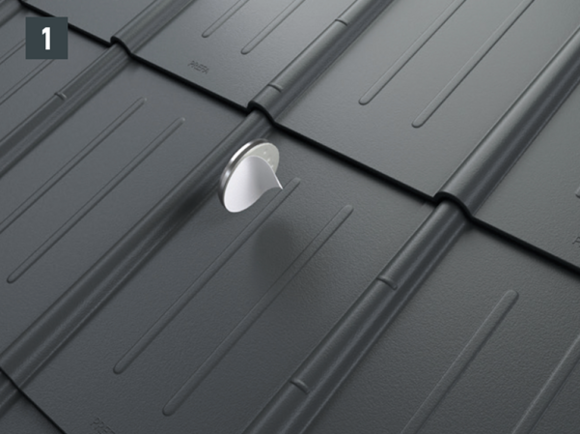

Označevanje zgornjega roba pritrdilne podlage. Pri tem upoštevajte montažna območja izdelkov PREFA. V idealnem primeru priporočamo razmik 30 mm od spodnjega roba oboda zgiba do zgornjega roba pritrdilne podlage. Ta razmik se nahaja znotraj dovoljenega montažnega območja in zagotavlja
nadaljnje prekrivanje kritin PREFA oz. naknadno zamenjavo strešnih sistemov PREFA (slika 1).

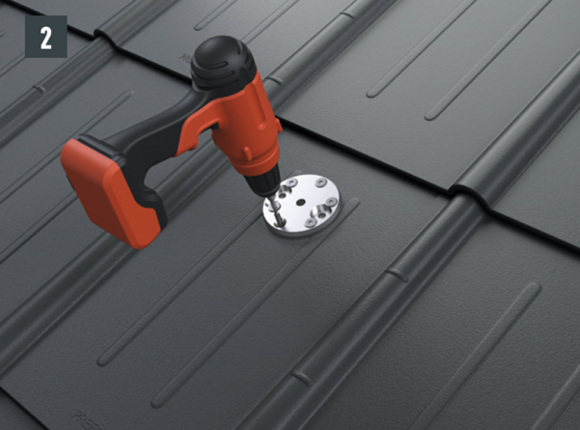

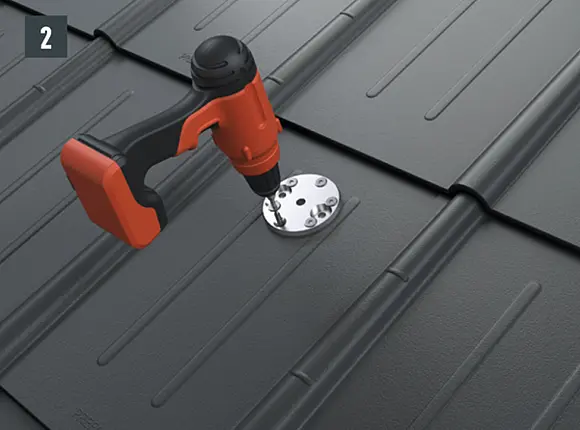

Snemite zaščitno folijo pritrdilne podloge in jo prilepite na predhodno označeno mesto. Vseh šest lukenj pritrdilne podloge, ki so predvidene za montažo na opaž, privijte s priloženimi vijaki s plosko glavo 6,0 × 40 mm (slika  2).

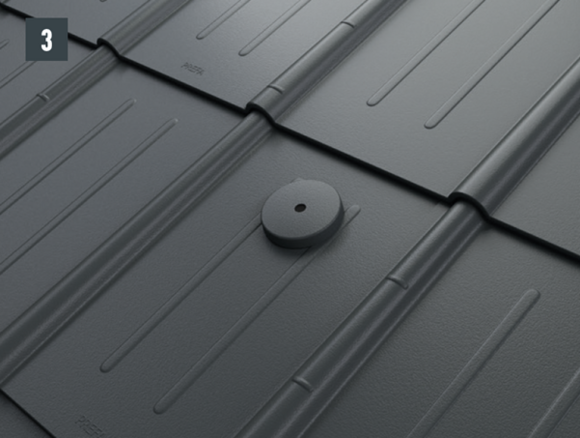

Pokrovček namestite na pritrdilno podlago (slika 3).

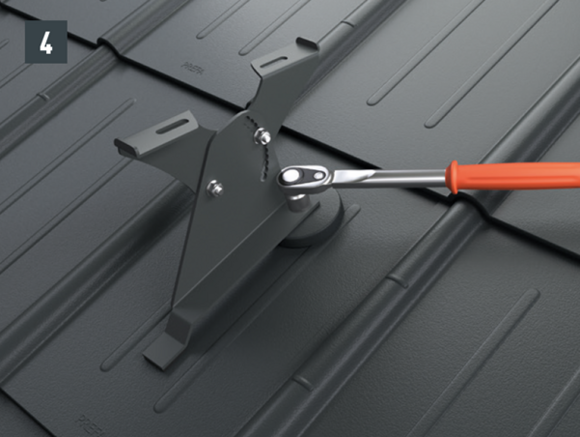

Nosilec pohodne rešetke s priloženimi šestrobimi vijaki in podložkami z navornim ključem privijte na pritrdilno podlago. Upoštevajte zatezni moment 35 Nm (slika 4).

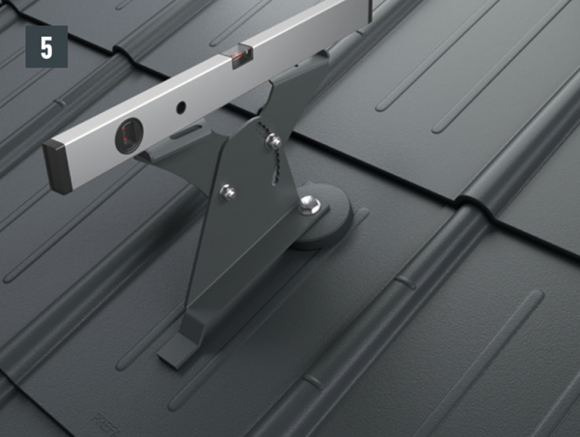

Rešetko usmerite glede na naklon strehe (12–55°) in vijake privijte z navornim ključem 20 Nm (slika 5).
Pohodno rešetko pritrdite z najmanj dvema nosilcema in priloženimi 4 kosi posebnih vijakov M6 × 60 mm, kladivnimi maticami ter PE-podložkami.

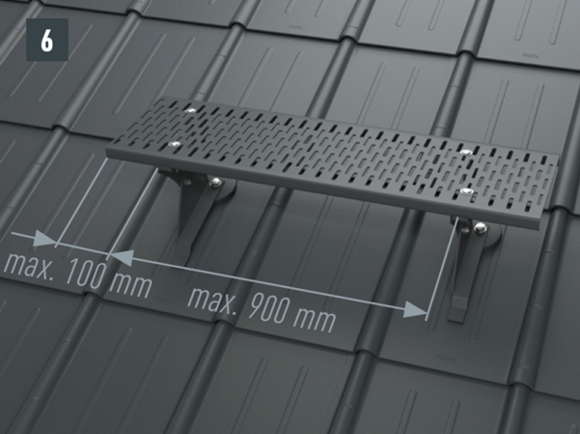

Najv. razdalja nosilcev znaša 900 mm, najv. stranski previs preko nosilcev znaša najv. 100 mm (slika 6).

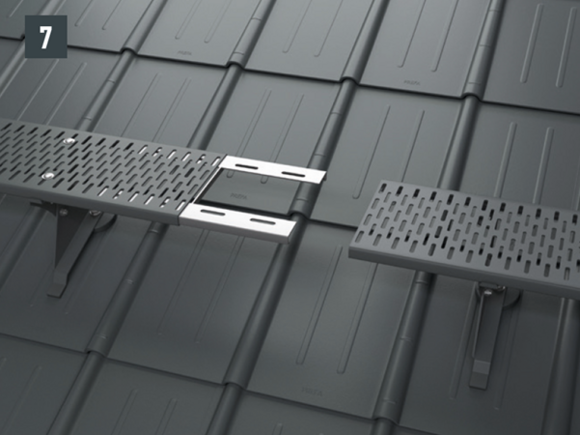

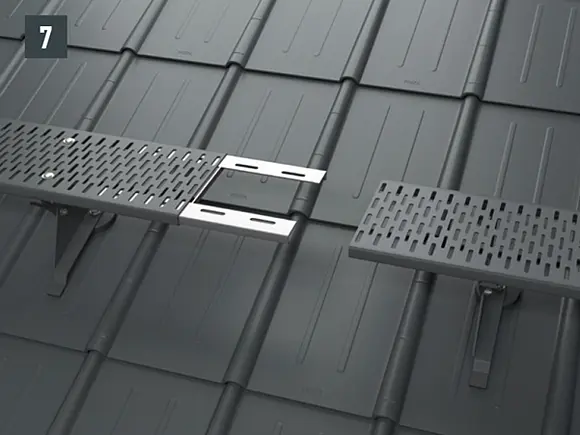

Dele elementov pohodnih rešetk povežite z povezovalcem pohodnih rešetk. Povezovalec pohodnih rešetk potisnite v pohodno rešetko, tako da se povezovalec zaskoči v režo v spoju med obema rešetkama (slika 7).

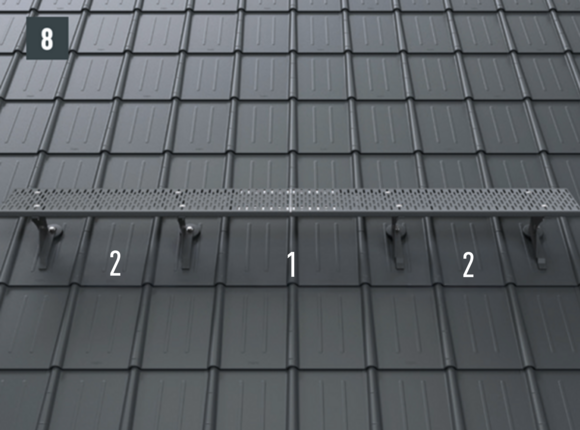

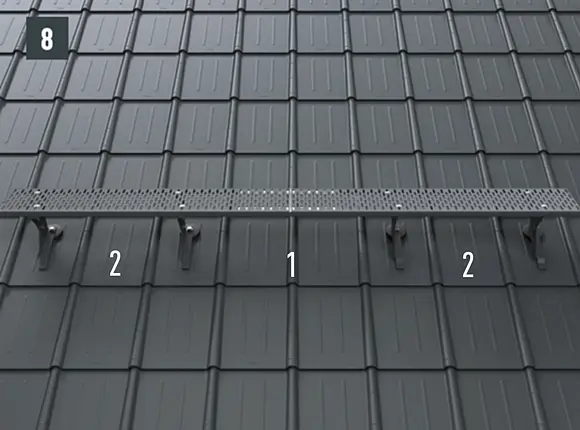

Za vsakim spojenim poljem (1) mora slediti nespojeno polje (2) (slika 8).

Sistem nosilcev pohodnih rešetk je dovoljeno uporabljati samo za pohodnost streh in ne kot pritrdilno točko za osebno varovalno opremo oz. za prevzemanje obremenitev. Nosilec pohodne rešetke je v skladu s standardom EN 516, razredom K1, tipom B. Primeren je za naklone strehe od 12 do 55°.

Podlaga	Osnovna pogoja sta v skladu s smernicami/strokovnimi pravili položen strešni sistem PREFA na polnem opažu debeline najm. 24 mm in statično nosilna podkonstrukcija. Razdalja med špirovci lahko znaša največ 1.000 mm. Nosilec pohodne rešetke je treba s priloženimi pritrdilnimi podlagami namestiti na opaž.
Podatki o materialu	Material nosilca pohodne rešetke Nosilec pohodne rešetke Jeklo, pocinkano in prašno prevlečeno, pritrdilni vijaki/matice: V2A Material pohodne rešetke Pohodna rešetka Jeklo, pocinkano in prašno prevlečeno, pritrdilni vijaki/matice: Ploski okrogli vijaki M6 x 60/35, kakovost V2A s kladivnimi maticami in PE-podložkami

Varnostni napotki

Nosilec pohodne rešetke na pritrdilnih podlagah in pohodne rešetke lahko namestijo samo ustrezne, strokovno usposobljene in s sistemom za pohodnost strehe seznanjene osebe v skladu s trenutnim stanjem tehnike.
Sistem lahko montirajo oz. uporabljajo samo osebe, ki so seznanjene s temi navodili za uporabo in varnostnimi pravili, ki veljajo na lokaciji, ter so telesno oz. duševno zdrave.
Zdravstvene omejitve (npr. težave s srcem ali ožiljem, jemanje zdravil, alkohol) lahko poslabšata varnost uporabnika pri delu na višini.
Če se med montažo pojavijo nejasnosti, se obrnite na proizvajalca.
Pred uporabo je treba celoten pohodni sistem strehe prek vizualne kontrole preveriti glede očitnih pomanjkljivosti (npr. sproščeni vijačni spoji, deformacije, obraba, korozija, okvarjene strešne povezave).
V primeru dvomov glede varne funkcije pohodnega sistema strehe mora le-to preveriti strokovnjak (pisna dokumentacija).
Sistem pohodnih rešetk je bil razvit za pohodnost strehe in ga ni dovoljeno uporabljati za druge namene.
Na sistem pohodnih rešetk nikoli ne obešajte obremenitve oz. ga ne uporabljajte kot pritrdilno točko za osebno varovalno opremo.
Na sistemu pohodnih rešetk ni dovoljeno izvajati sprememb.

Napotek

Pri vseh strešnih sistemih PREFA bo morda potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v montažnem območju). Nosilec pohodne rešetke ne namestite in pritrdite na zgib ali dvignjen del vala kritine PREFA.

POZOR: Upoštevajte montažna območja strešnih sistemov PREFA.

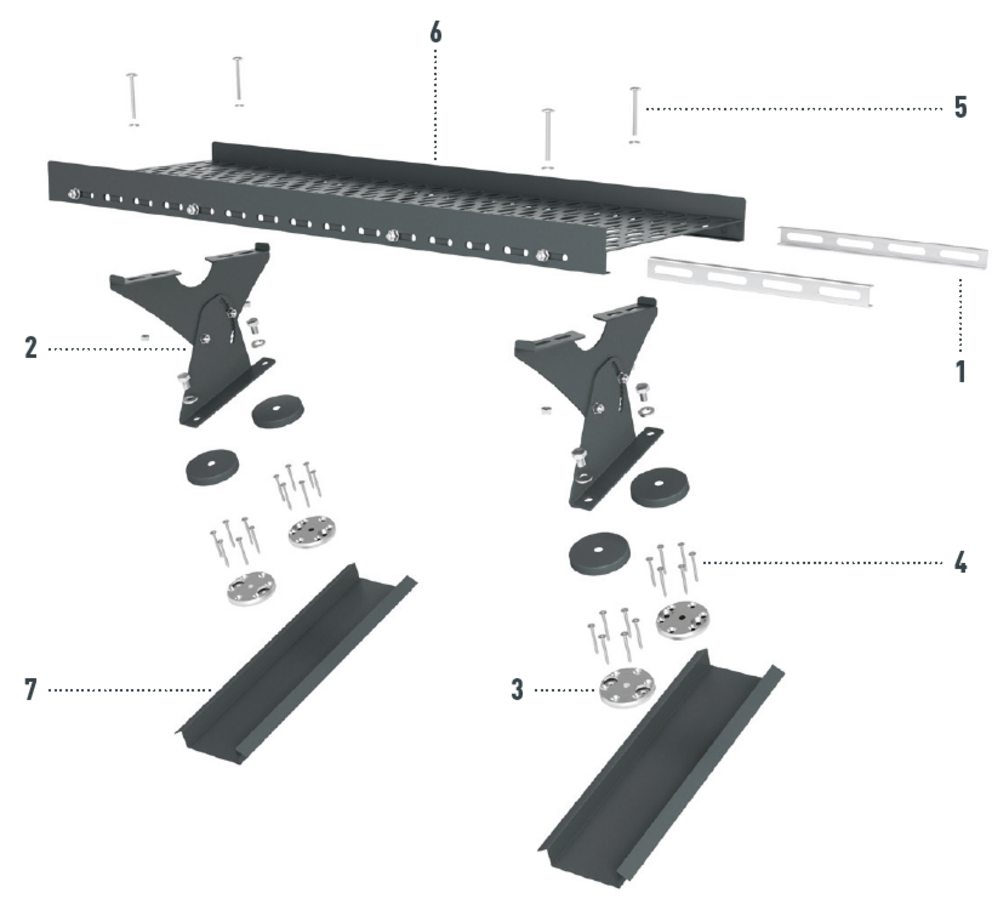

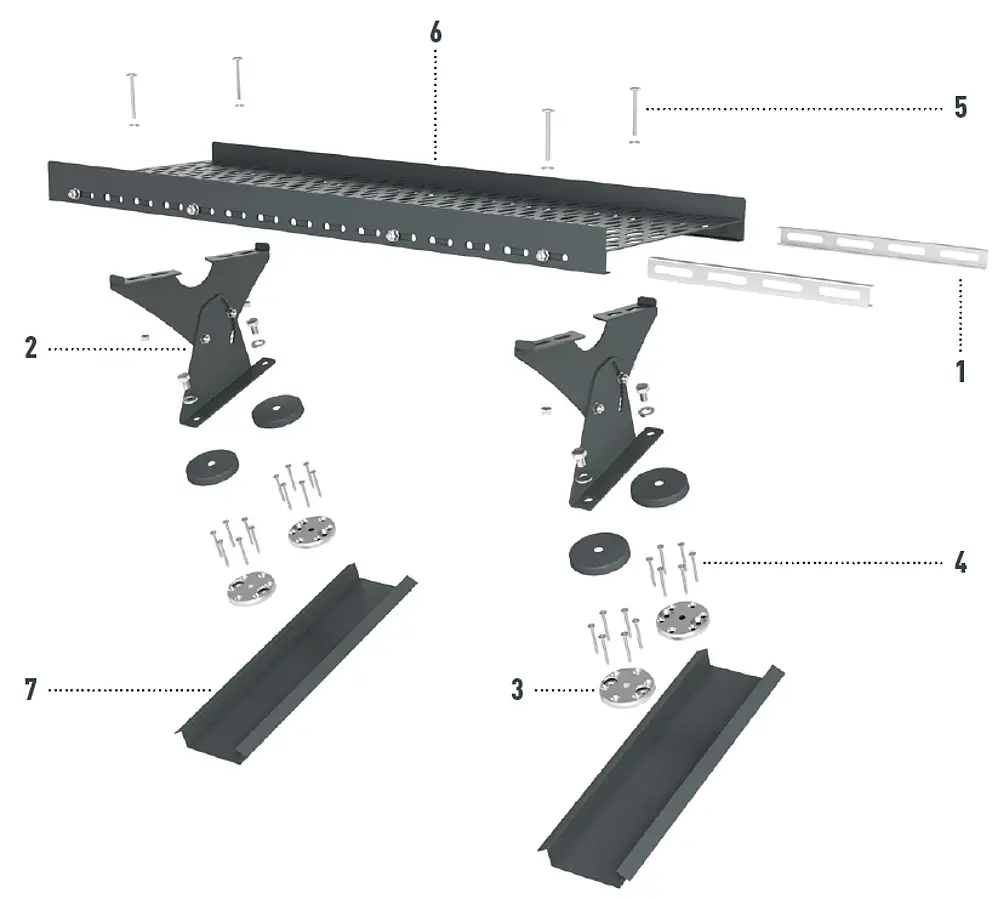

1 Povezovalec pohodne rešetke vklj. s pritrdilnim materialom
2 Nosilec pohodne rešetke
3 Pritrdilna podlaga s ploskim tesnilom
4 Pritrdilni vijaki 6 × 40

5 Vijaki M6 x 60
6 Pohodna rešetka
7 po potrebi s podložko

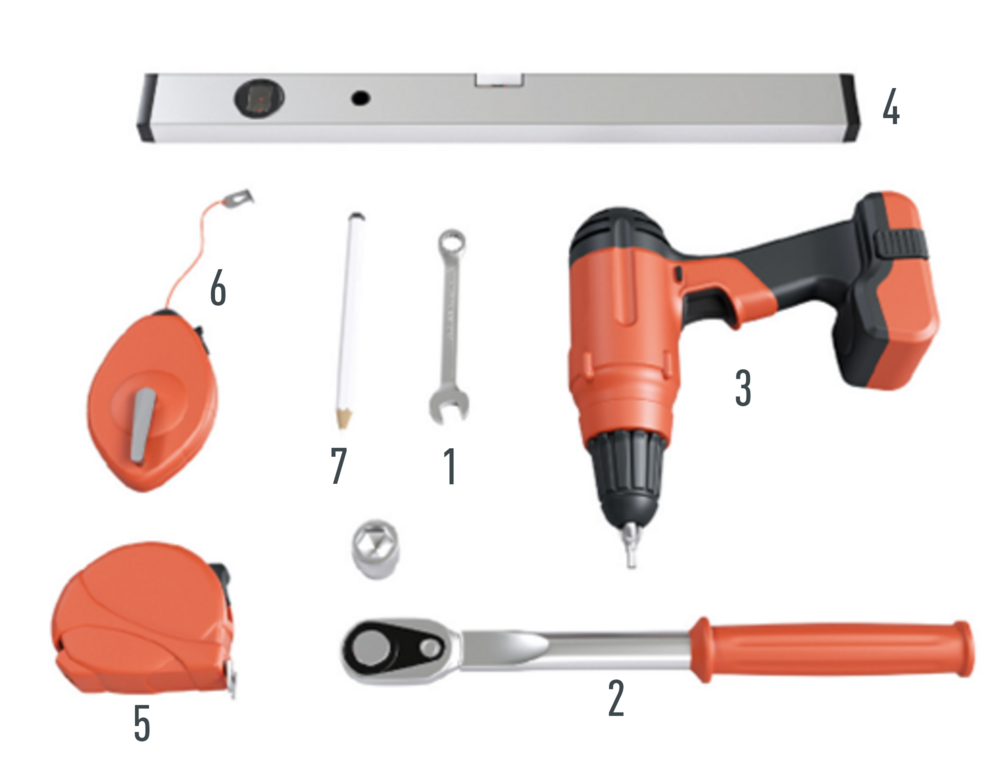

1 Viličasti ključ SW10
2 Navorni ključ, nastavek SW19
3 Vrtalnik s Torx TX25
4 Libela

5 Merilni trak
6 Označevalna vrvica
7 Svinčnik

Označevanje zgornjega roba pritrdilne podlage. Pri tem upoštevajte montažna območja izdelkov PREFA. V idealnem primeru priporočamo razmik 30 mm od spodnjega roba oboda zgiba do zgornjega roba pritrdilne podlage. Ta razmik se nahaja znotraj dovoljenega montažnega območja in zagotavlja nadaljnje prekrivanje kritin PREFA oz. naknadno zamenjavo strešnih sistemov PREFA (slika 1).

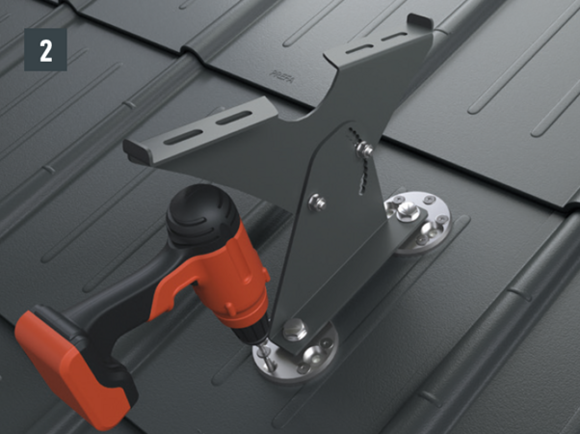

Snemite zaščitno folijo pritrdilne podloge in jo prilepite na predhodno označeno mesto. Vseh šest lukenj pritrdilne podloge, ki so predvidene za montažo na opaž, privijte s priloženimi vijaki s plosko glavo 6,0 × 40 mm (slika  2).

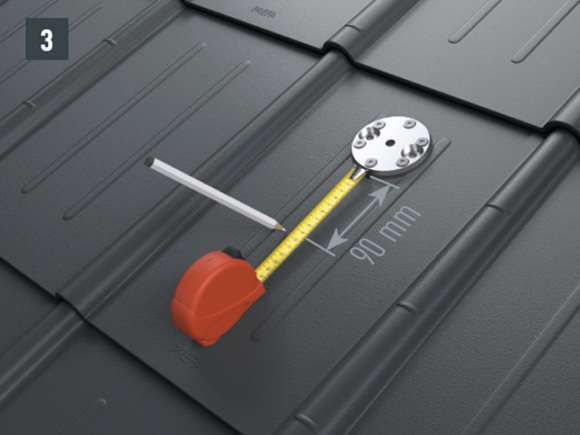

Zarišite razdaljo 90 mm med pritrdilnimi podlagami. Drugo pritrdilno podlago je treba usmeriti v smeri špirovca v liniji z zgornjim nožnim delom (slika 3).

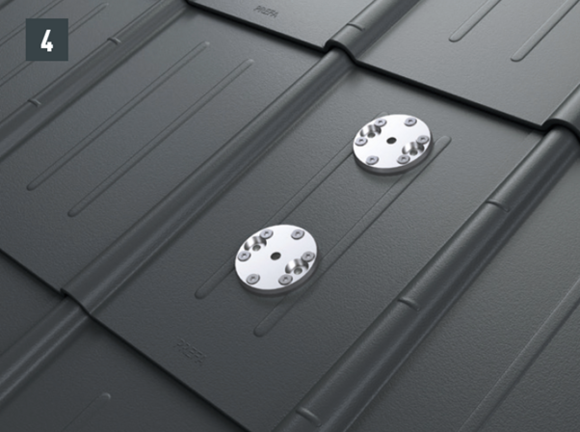

Snemite zaščitno folijo pritrdilne podloge in jo prilepite na predhodno označeno mesto. Vseh šest lukenj pritrdilnih podlag, ki so predvidene za montažo na opaž, privijte s priloženimi vijaki s plosko glavo 6,0 × 40 mm (slika  4).

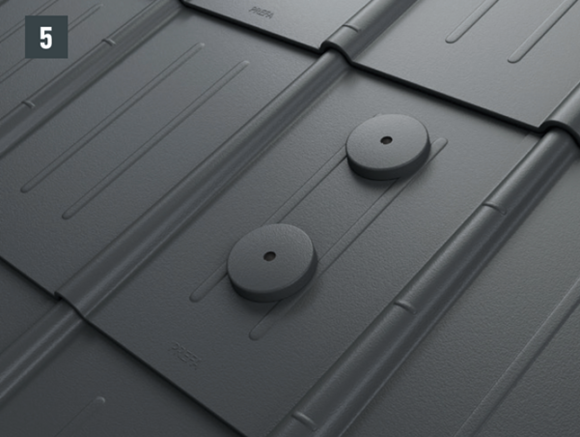

Pokrovčke namestite na pritrdilne podlage (slika 5).
Nosilec pohodne rešetke s priloženimi šestrobimi vijaki in podložkami z navornim ključem privijte na pritrdilne podlage. Upoštevajte zatezni moment 35 Nm (slika 6).

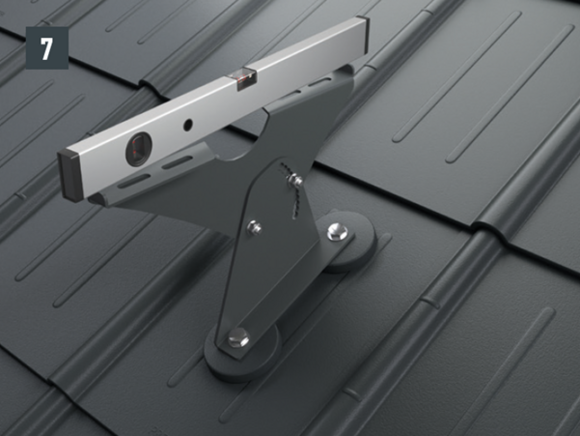

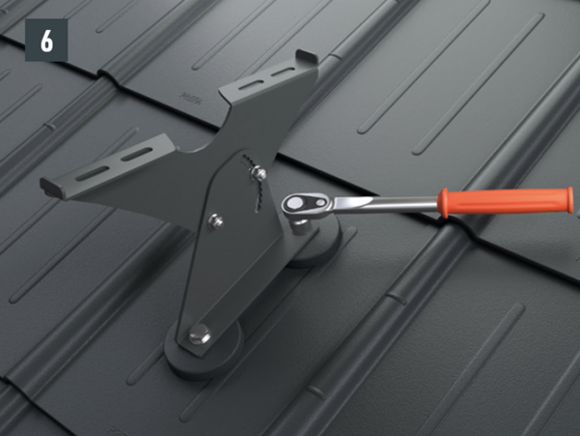

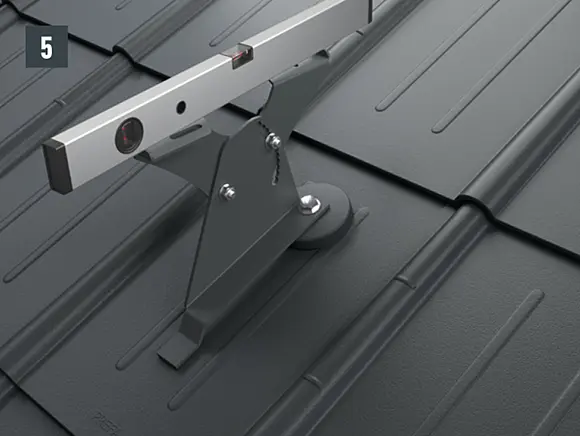

Rešetko usmerite glede na naklon strehe (12–55°) in privijte z navornim ključem 20 Nm (slika 7).
Pohodno rešetko pritrdite z najmanj dvema nosilcema in priloženimi 4 kosi posebnih vijakov M6 × 60 mm, kladivnimi maticami ter PE-podložkami.

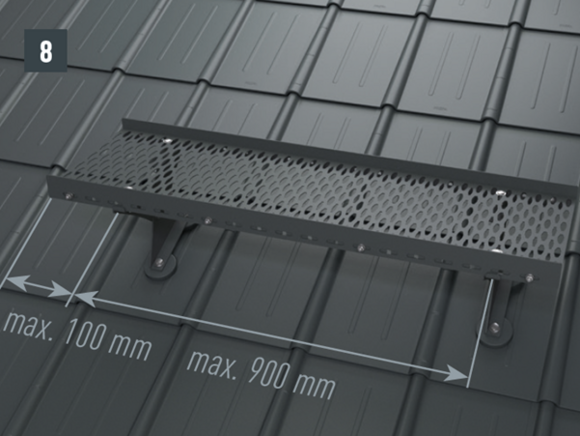

Najv. razdalja nosilcev znaša 900 mm, najv. stranski previs preko nosilcev znaša najv. 100 mm (slika 8).

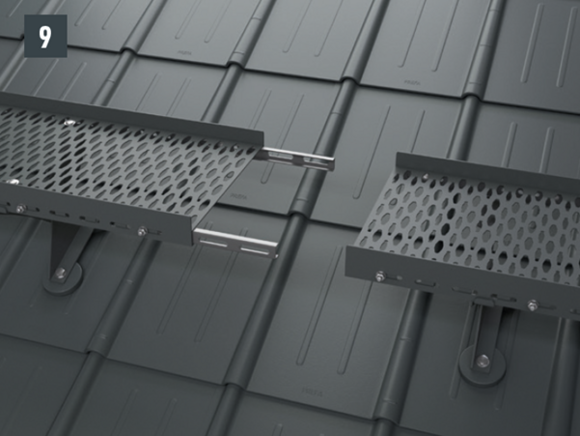

Dele elementov vezi rešetke potisnite v rešetko. Elemente stransko pritrdite s priloženimi vijaki (slika 9).

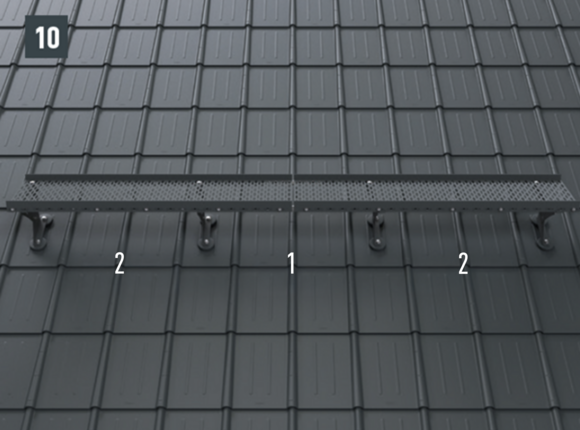

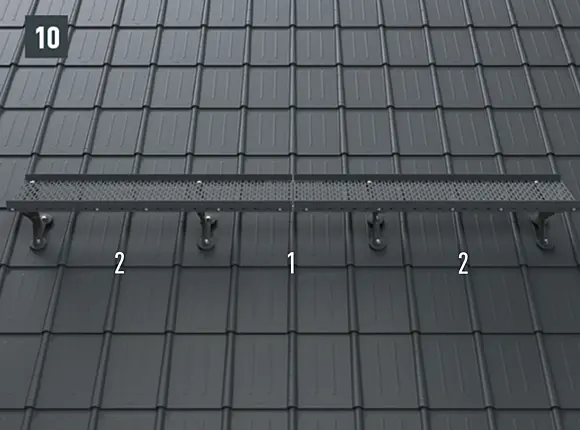

Za vsakim spojenim poljem (1) mora slediti nespojeno polje (2) (slika 10).

v skladu s standardom EN 517 B

Varnostni strešni kavlji na podložni plošči

Kot pritrdilna točka na strmi strehi za posamezno osebo z osebno varovalno opremo in blažilnikom padca v skladu s standardom EN 355. Za obešanje lestev za krovce in pritrditev krovskih stolov. Na zaščitni sistem nikoli ne obešajte nedoločenih obremenitev. Varnostni strešni kavlji so bili preverjeni za vgradnjo na streho v skladu s standardom EN 517:2006 tip B (-y) v vseh smereh obremenitve (tudi v smeri –y = smer slemena). Ne pozabite na fotografsko dokumentiranje strokovne pritrditve na objektu.

Podlaga	Osnovna pogoja sta v skladu s smernicami/strokovnimi pravili položen strešni sistem PREFA na polnem opažu debeline najm. 24 mm in statično nosilna podkonstrukcija. Najmanjši prerez špirovca: 80 × 100 mm.
Material	Varnostni strešni kavlji, jeklo, pocinkano in prašno prevlečeno. Pokrovček in trak: aluminij 3005 (AlMn1Mg0.5) v skladu s standardom EN 573-3, pritrdilni vijaki: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4

Varnostni napotki

Varnostne strešne kavlje lahko namestijo samo ustrezne, strokovno usposobljene in s sistemom za zaščito strehe seznanjene osebe v skladu s trenutnim stanjem tehnike.
Varnostne strešne kavlje lahko montirajo oz. uporabljajo samo osebe, ki so seznanjene s temi navodili za uporabo in varnostnimi pravili, ki veljajo na lokaciji, ter so telesno oz. duševno zdrave in usposobljene grede OVO (osebna varovalna oprema).
Pritrdilno točko je treba načrtovati, montirati in uporabljati tako, da ob uporabi OVO ni možen padec prek roba padca. Upoštevati je treba ustrezne predpise za preprečevanje nesreč v določeni državi.
Pritrdilna točka na strehi je predvidena za obremenitev v vse smeri, vzporedno z montažno površino.
Pri dostopu do sistema za zaščito strehe je treba položaje naprav za pritrditev dokumentirati z načrti (npr. skica tlorisa strehe).
Pred uporabo je treba celoten zaščitni sistem prek vizualne kontrole preveriti glede očitnih pomanjkljivosti (npr. sproščeni vijačni spoji, deformacije, obraba, korozija, okvarjene strešne povezave). V primeru dvomov glede varne funkcije zaščitnega sistema strehe mora le-to preveriti strokovnjak (pisna dokumentacija).
Celoten varnostni sistem mora vsaj enkrat letno preveriti strokovnjak.
Po obremenitvi zaradi padca je treba celoten zaščitni sistem izločiti iz nadaljnje uporabe in ga predati v preverjanje strokovnjaku.
Po potrebi zamenjajte varnostne strešne kavlje. Na odobrenem pritrdilnem sistemu ni dovoljeno izvajati sprememb.

Napotek

Upoštevajte smernice za montažo PREFA, veljavne standarde in strokovna pravila. Varnostne strešne kavlje je treba namestiti na sredini v špirovce s pomočjo priloženih vijakov.
Globina originalnih pritrdilnih vijakov v nosilno podkonstrukcijo (špirovci) mora znašati vsaj 80 mm. Pri strešnem rombu 29 × 29, strešnem rombu 44 × 44 in strešnih skodlah je potrebna vgradnja podložne plošče.
Pri strešni plošči, strešni plošči R.16 in strešnem panelu FX.12 bo morda potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v območju špirovcev).
POZOR: Upoštevajte montažna območja strešnih sistemov PREFA.

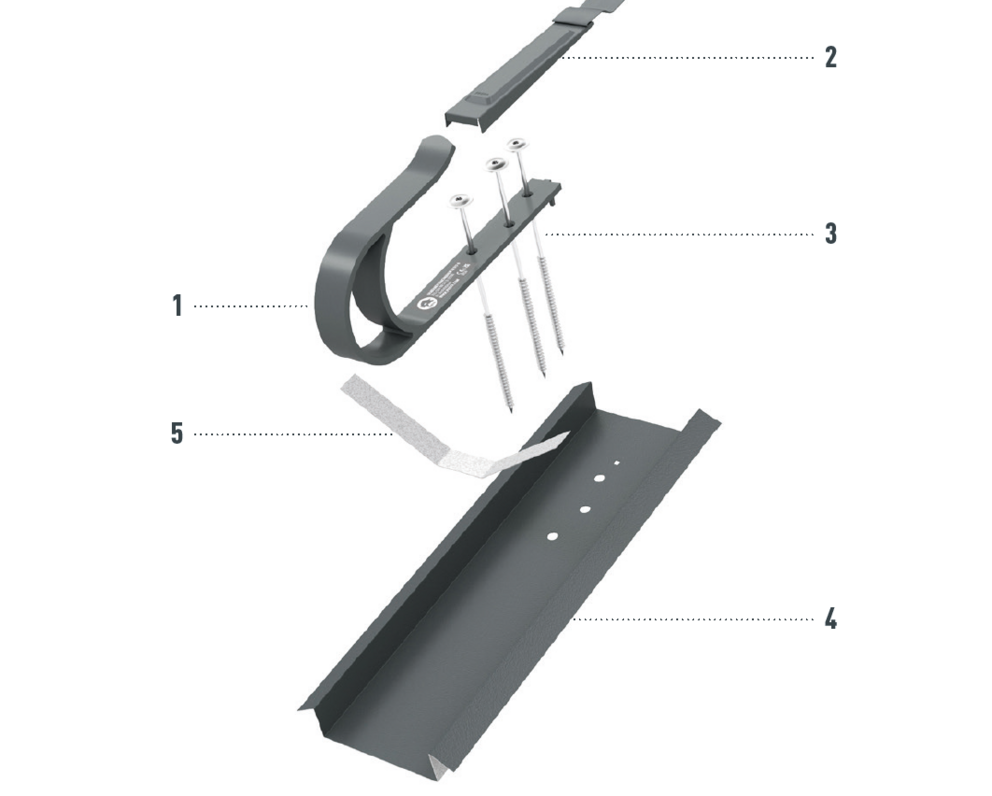

1 Varnostni strešni kavelj EN 517 B
2 Pokrivna kapa
3 Univerzalni leseni gradbeni vijak, 8 × 220 mm (strešna konstrukcija z dvojnim opažem) oz. 8 × 120 mm (strešna konstrukcija z enojnim opažem)

4 morda podložna plošča (pri strešnih rombih in strešnih skodlah PREFA vedno potrebno)
5 Zgibni trak

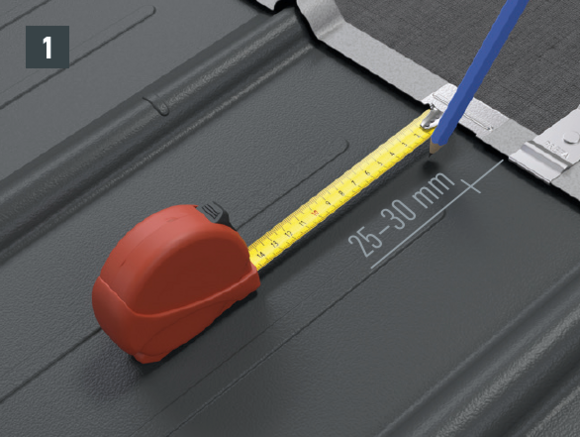

Označevanje špirovcev in zgornjega roba strešnih kavljev (25–30 mm) (slika 1).

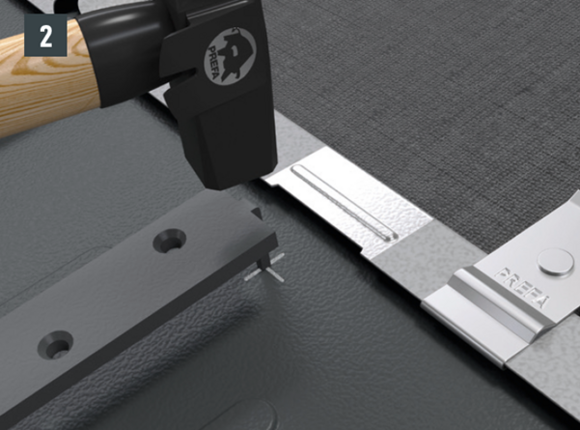

Strešne kavlje sredinsko namestite na strešne špirovce in s pribijanjem konice ustvarite oznako na strešni površini (slika 2).

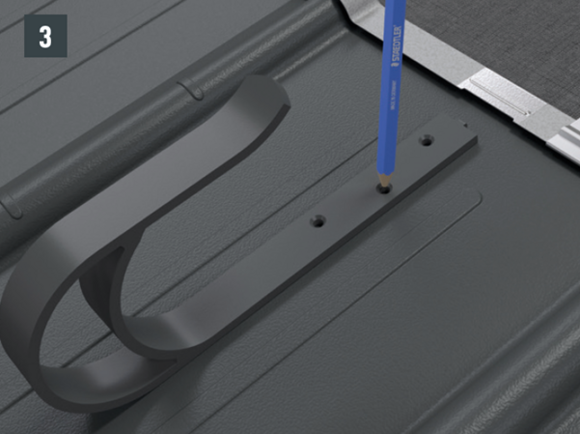

Označite vijačne luknje strešne kritine PREFA (slika 3).

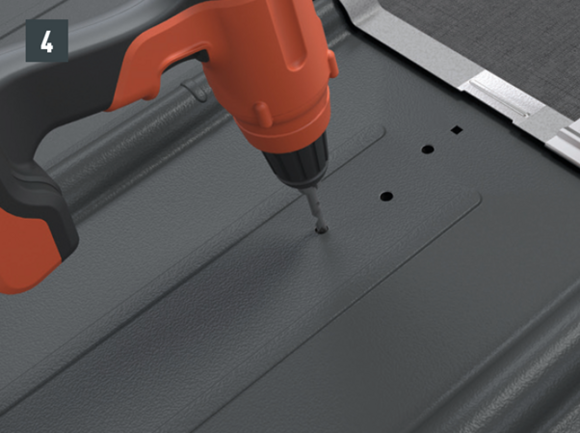

Predhodno izvrtanje lukenj s premerom 5 mm (slika 4).

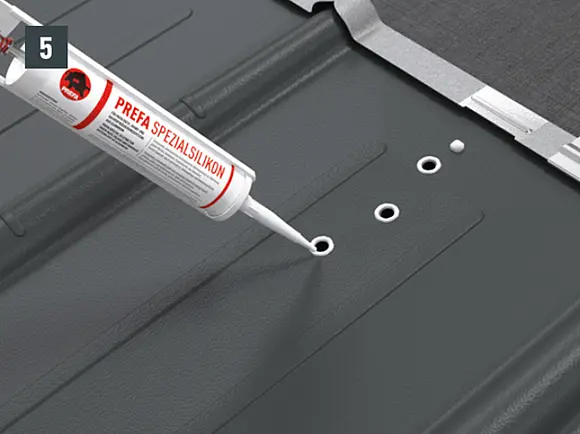

Okrog izvrtin in udarne konice nanesite tesnilno maso (slika 5).

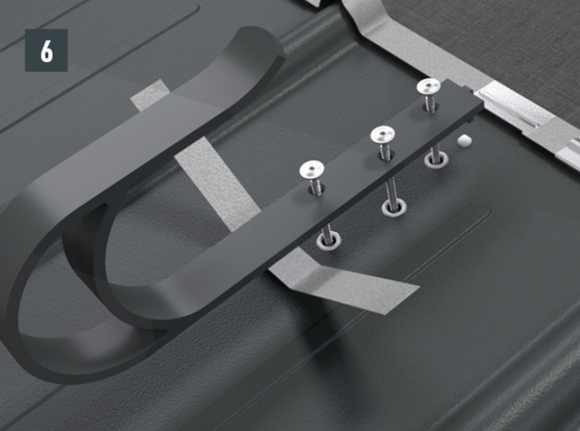

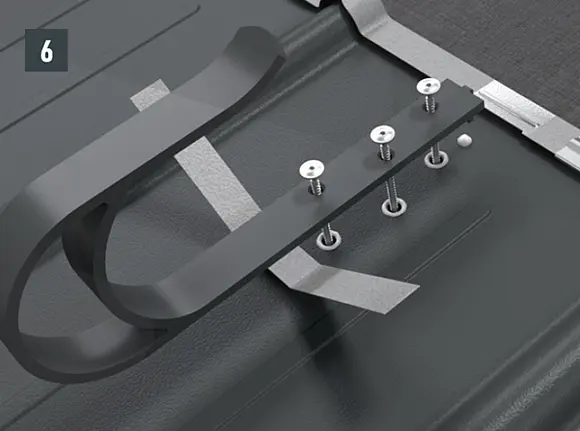

Namestite vijake, podložite zapiralne trakove 0,7 × 22 × 250 mm in čvrsto privijte vijake. Globina originalnih pritrdilnih vijakov v nosilno podkonstrukcijo (špirovci) mora znašati vsaj 80 mm (slika 6).

Pokrovček potisnite v zgornji zgib kavlja, ga prepognite in pribijte (slika 7).

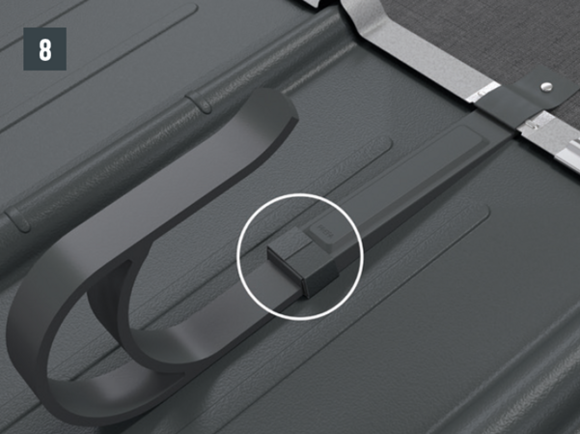

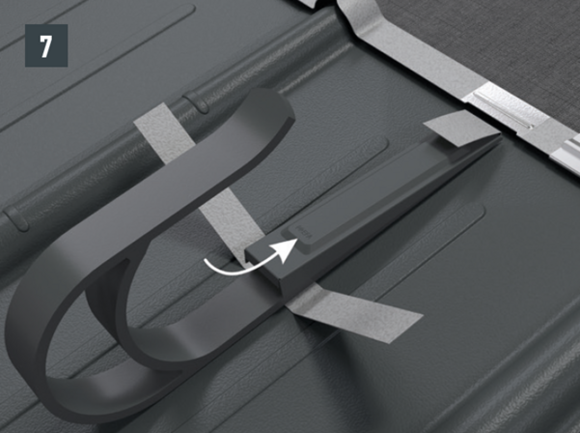

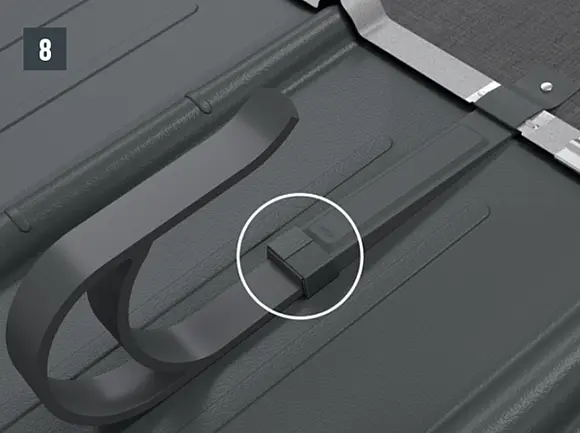

Pokrovček pritrdite s pregibanjem zapiralnega trakova (slika 8).

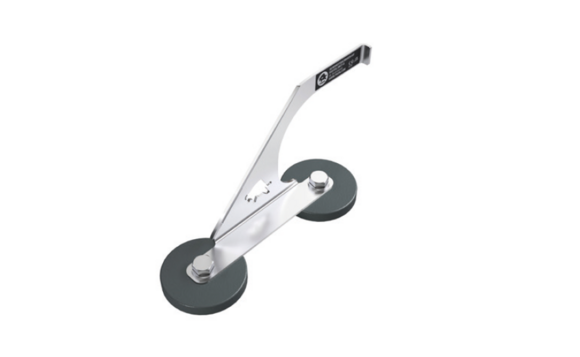

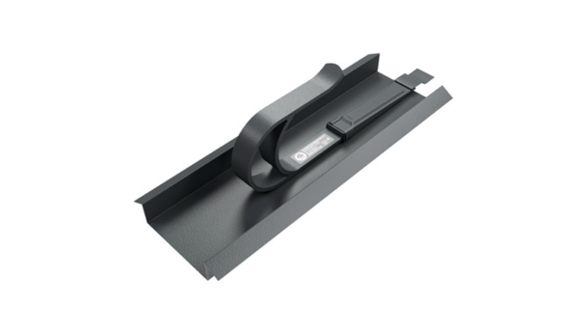

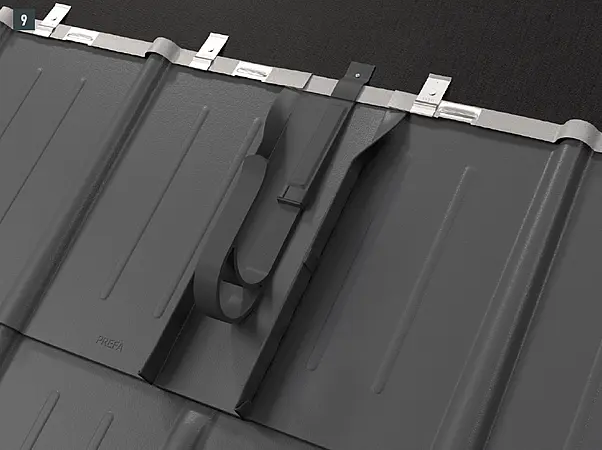

Varnostni strešni kavlji so položeni na podložno ploščo.

Kot pritrdilna točka na strmi strehi za posamezno osebo z osebno varovalno opremo in blažilnikom padca v skladu s standardom EN 355. Za obešanje lestev za krovce in pritrditev krovskih stolov. Ne pozabite na fotografsko dokumentiranje strokovne pritrditve na objektu.

Podlaga	Osnovna pogoja za strokovno montažo sta v skladu s smernicami/strokovnimi pravili položen strešni sistem PREFA in statično nosilna lesena podkonstrukcija (špirovci najm. 8/8 cm z najm. 24 mm polnega opaža, ob izolaciji špirovcev najm. 10 × 14 cm).
Material	Varnostni strešni kavlji: Nerjavno jeklo 1.4301 Pritrdilna podlaga: EN AW 2007 AlCuPbMgMn Ploska tesnila: Silikonska podložka Pokrovček: Trak barvnega aluminija PREFA Pritrdilni vijaki: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 Pritrdilni vijaki/matice in podložke: Nerjavno jeklo, kakovost 1.4301

Varnostni napotki

Pred uporabo je treba celoten zaščitni sistem strehe prek vizualne kontrole preveriti glede očitnih pomanjkljivosti (npr. sproščeni vijačni spoji, deformacije, obraba, okvarjene strešne kritine). V primeru dvomov glede varne funkcije pohodnega sistema strehe mora le-to preveriti strokovnjak (pisna dokumentacija).
Varnostne strešne kavlje na pritrdilne podlage lahko montirajo oz. uporabljajo samo osebe, ki so seznanjene s temi navodili za uporabo in varnostnimi pravili, ki veljajo na lokaciji, ter so telesno oz. duševno zdrave in usposobljene grede OVO (osebna varovalna oprema).
Varnostne strešne kavlje na pritrdilnih podlagah lahko montirajo samo ustrezne, strokovno usposobljene in s sistemom za pohodnost strehe seznanjene osebe v skladu s trenutnim stanjem tehnike.
Zaščitni sistem je treba načrtovati, montirati in uporabljati tako, da ob uporabi OVO ni možen padec prek roba padca. Upoštevati je treba ustrezne predpise za preprečevanje nesreč v določeni državi.
Pri dostopu do sistema za zaščito strehe je treba položaje varnostnih strešnih kavljev dokumentirati z načrti (npr. skica tlorisa strehe).
Celoten varnostni sistem mora vsaj enkrat letno preveriti strokovnjak.
Po obremenitvi zaradi padca je treba celoten zaščitni sistem izločiti iz nadaljnje uporabe in ga predati v preverjanje strokovnjaku. Po potrebi zamenjajte varnostne strešne kavlje.
Na strešnem varovalnem kavlju ni dovoljeno izvajati sprememb.
Nerjavno jeklo NE sme priti v stik z brusilnim prahom ali jeklenim orodjem. To privede od nastanka korozije.

Napotek

Pri vseh strešnih sistemih PREFA bo morda potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v območju špirovcev). Varnostne strešne kavlje na pritrdilnih podlagah ne namestite in pritrdite na zgib ali dvignjen del vala kritine PREFA.
POZOR: Upoštevajte montažna območja strešnih sistemov PREFA.

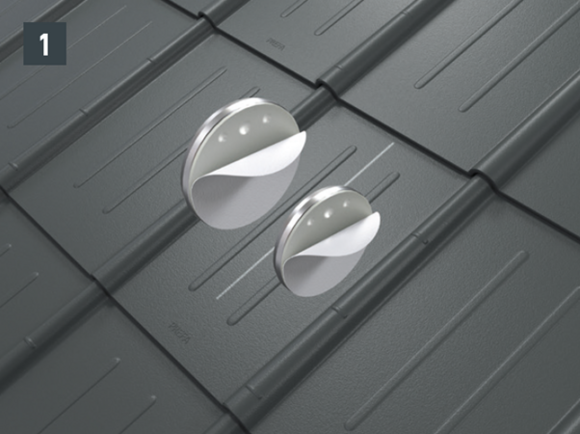

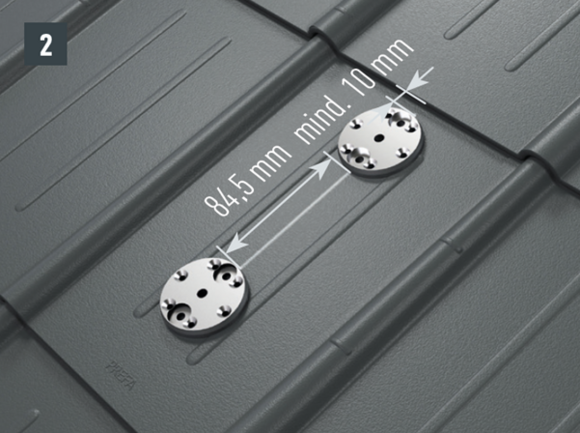

Označite sredino špirovca. Zgornja pritrdilna podlaga (zunanji rob) mora imeti razmik najm. 10 mm od zgornjega zgiba. Upoštevajte razmik obeh pritrdilnih podlag 84,5mm (merjeno znotraj). Za pritrditev na špirovce se morajo izvrtine Ø 8,5 mm nahajati na osi kavljev snegolova (potek špirovcev) – pritrdilni vijaki v eni osi s špirovci. Odstranite zaščitno folijo na hrbtni strani pritrdilne podlage, namestite dele in jih nalepite (slika 1 in 2).

Napotek

Pritrdilne podlage ne namestite in pritrdite na zgib ali dvignjen del vala kritine PREFA. Morda bo potrebno namestiti podložno ploščo (npr. če se zgib ali dvignjen del vala nahaja v območju špirovcev).

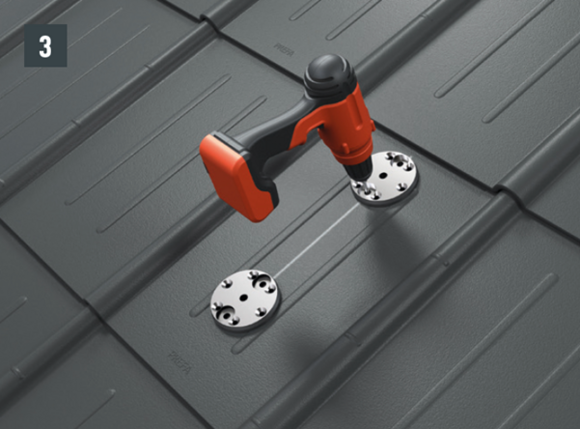

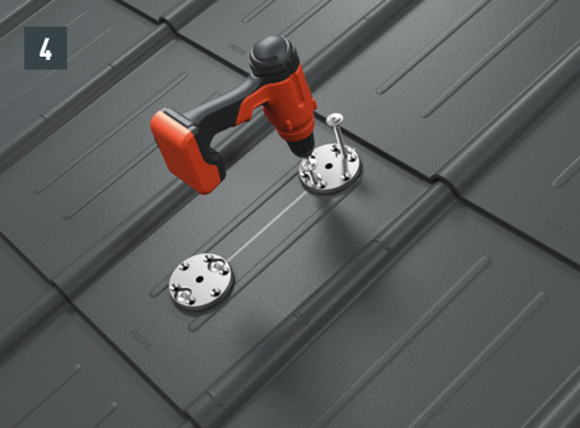

Predhodno vrtanje lukenj za vijake v podkonstrukcijo z vrtalnikom Ø  4,1 mm, globina vrtanja pribl. 50 mm (slika 3).
Privijanje pritrdilnih podlag s po 2 kosoma Pritrdilnih vijakov 8 × 220 mm (pri sestavi z dvema opažema) oz. 8 × 120 mm (pri sestavi z enim opažem) na špirovce, dokler plosko tesnilo ni pritisnjeno na strešno kritino/podkonstrukcijo. Ob pravilni obdelavi se plosko tesnilo rahlo upogne navzven (nastavek za vrtalni stroj: Torx Tx40) (slika 4).

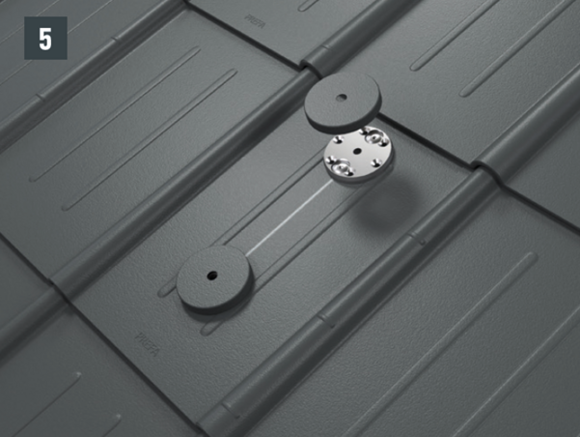

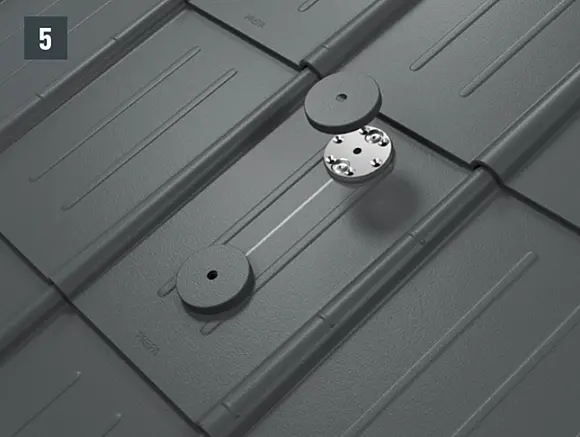

Namestitev (montaža) pokrovčkov na pritrdilne podlage (slika 5).

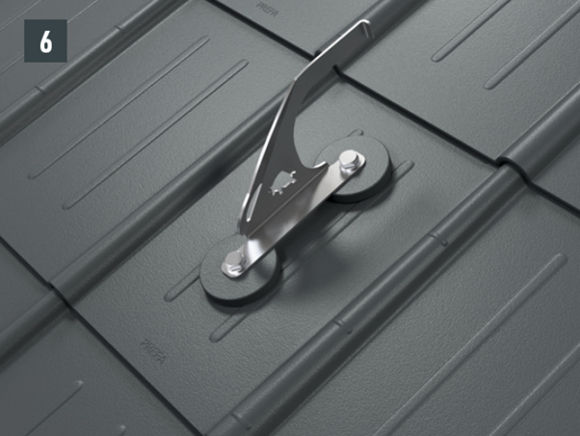

Montaža varnostnega strešnega kavlja s pomočjo obeh šestrobih vijakov (M12) na pritrdilne podlage (SW 19; zatezni moment 35 Nm) (slika 6).

Varnost strehe

enojna stopnica

Potrebni material

Potrebno orodje

Montaža

Nosilec pohodne stopnice na enem podložnem elementu

Potrebni material

Potrebno orodje

Montaža

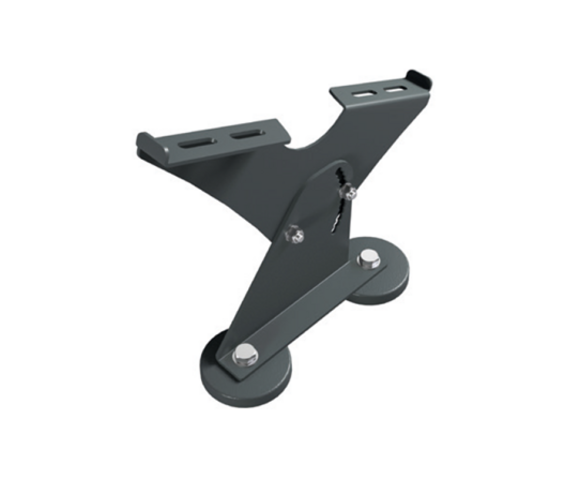

Nosilec pohodne stopnice na dveh podložnih elementih
