Strešni panel FX.12

Živahno in vzdržljivo: nepravilni robovi glede na vpad svetlobe ustvarjajo edinstvene učinke.

+6
beri dalje

Pameten dizajn združen s tehnično prefinjenostjo! Strešni panel FX.12 PREFA je edinstven strešni element, ki zaradi svojih vzdolžnih in prečnih robov ustvarja edinstven futurističen dizajn površine. Neenakomerni robovi ustvarjajo (odvisno od vpada svetlobe) živahno igro svetlobe in senc.

Robovi imajo poleg vizualnega učinka tudi pomembno funkcijo: panele ojačajo in zagotavljajo še boljšo stabilnost. Dodatna posebnost je stožčast kotni zgib, ki absorbira nastalo prečno raztezanje.

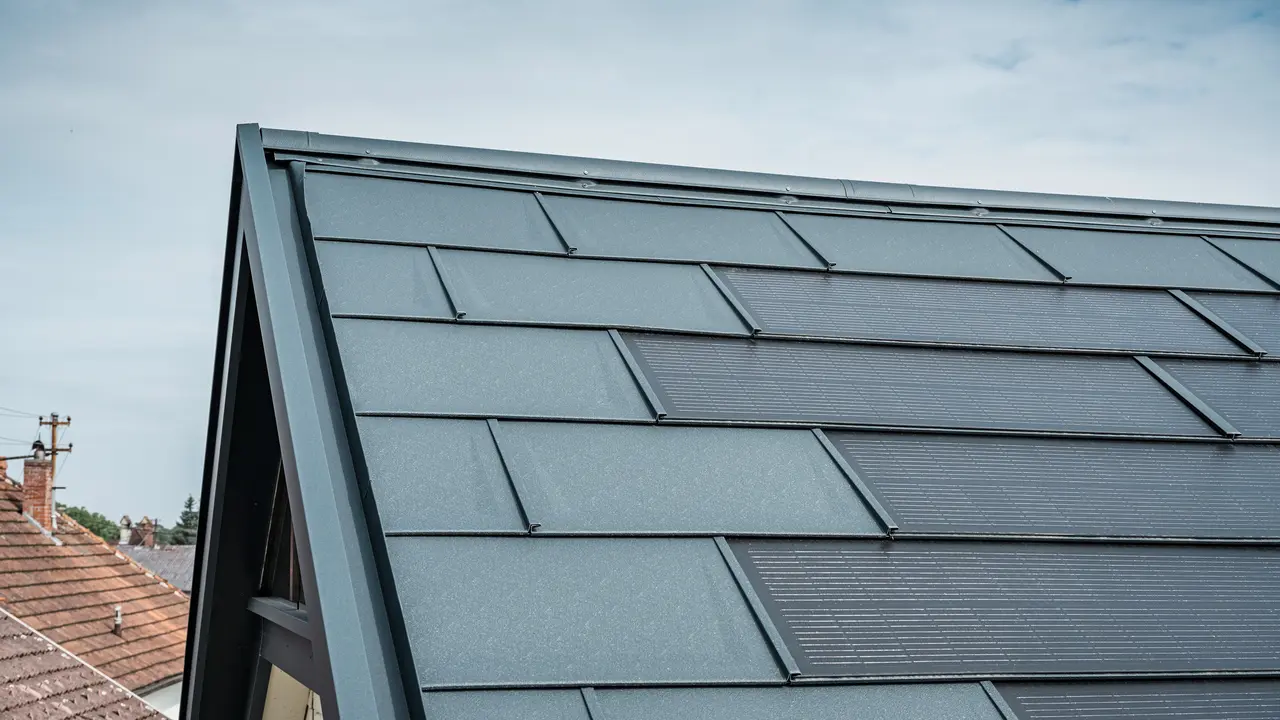

Strešni panel FX.12 je 100-% združljiv s solarno strešno ploščo PREFA. Aluminijaste solarne strešne plošče združujejo streho in sončno energijo: z inovativno solarno streho PREFA boste proizvajali lastno elektriko – okolju prijazno in trajnostno.

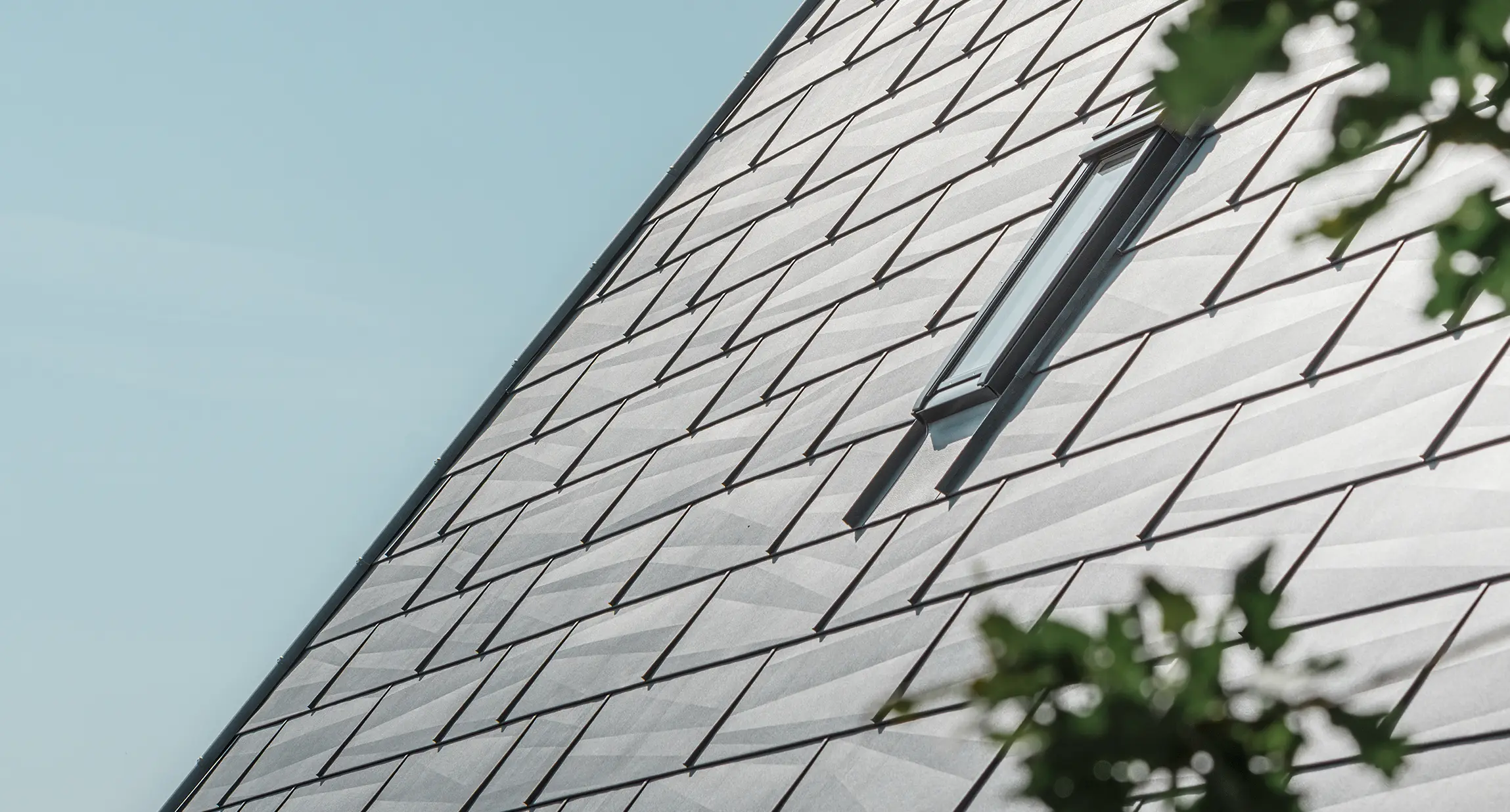

Bližnji posnetek strešnega panela FX.12 PREFA v barvi P.10 kamnito siva.

Prednosti strešnega panela FX.12 PREFA

Ikona za prednosti

Velika izbira barv

Na voljo v številnih standardnih barvah

Ikona za prednosti

Več možnosti oblikovanja

2 formata (kratek in dolg) in prilagodljiv zamik spoja za nepravilen videz

Ikona za prednosti

40-letna garancija

Ikona za prednosti

Velika izbira barv

Na voljo v številnih standardnih barvah

Ikona za prednosti

Več možnosti oblikovanja

2 formata (kratek in dolg) in prilagodljiv zamik spoja za nepravilen videz

Ikona za prednosti

40-letna garancija

Ikona za prednosti

Edinstven videz in visoka odpornost

Nepravilni robovi ustvarjajo živahno igro svetlobe in senc, hkrati pa panele dodatno ojačajo.

Ikona za prednosti

Hitro polaganje

Montira se lahko neposredno na podkonstrukcijo brez sider.

Ikona za prednosti

Edinstven videz in visoka odpornost

Nepravilni robovi ustvarjajo živahno igro svetlobe in senc, hkrati pa panele dodatno ojačajo.

Ikona za prednosti

Hitro polaganje

Montira se lahko neposredno na podkonstrukcijo brez sider.

Olajša življenje kleparjev.

Poleg individualnega videza pa ima FX.12 tudi veliko priročnih prednosti pri obdelavi – in tako izpolnjuje vse zahteve sodobne, pa tudi tradicionalne krovske obrti. Zaradi neposredne montaže na integrirano pritrdilno letev je montaža FX.12 izjemno hitra. Hkrati je zaradi velikega formata za prekritje 1 m² strešne površine potrebnih le nekaj plošč.

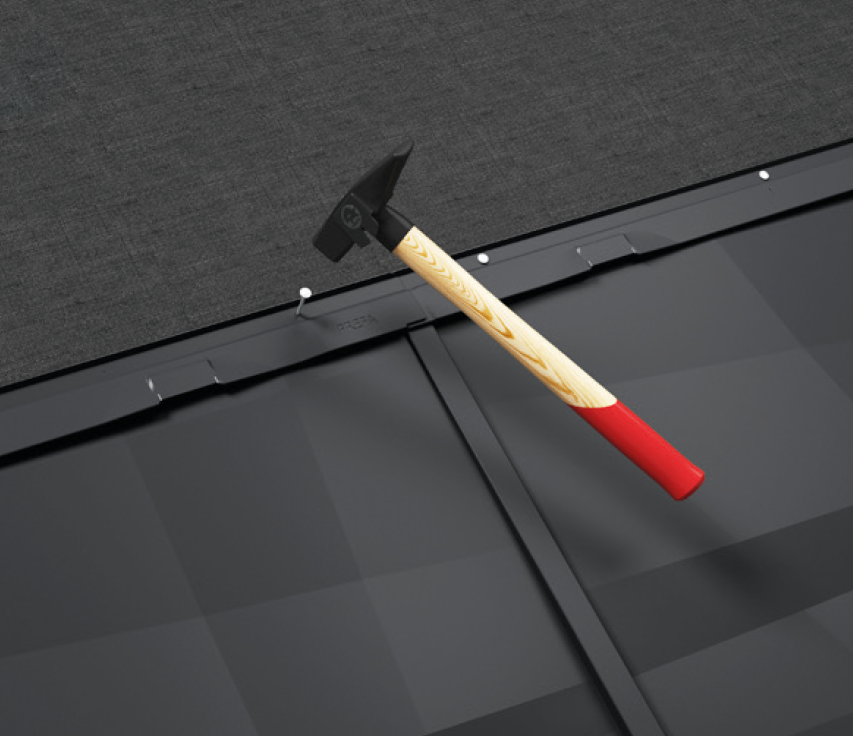

Strešni panel FX.12 PREFA se s pomočjo pritrdilne letve na izdelku na podkonstrukcijo pritrdi z žeblji.

Nasvet strokovnjakov: Zaradi traku za dušenje zvoka je strešni panel FX.12 PREFA bolj tih.

Aluminijaste strehe so bolj tihe, kot pravi njihov sloves. Zvoke vsak človek dojema drugače. Da bi bile emisije zvoka čim nižje, ima strešni panel FX.12 PREFA trak za dušenje zvoka (FD.TEC).

Barvna tabela strešnega panela FX.12 PREFA

Barvna paleta strešnega panela FX.12 PREFA obsega od klasično opečnato rdeče barve, sodobnih odtenkov sive barve do rjavih odtenkov. Naslednje barve strehe PREFA so na voljo kot standardne barve:

Pregled barv (10)

Barva

Oznaka

~ RAL

01 Braun

P.10 anodik rjava

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 črna

9005

04 Ziegelrot

P.10 opečnato rdeča

8004

05 Oxydrot

P.10 oksidno rdeča

3009

06 Moosgrün

P.10 mahovo zelena

6005

07 Hellgrau

P.10 svetlo siva

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 temno siva

7043

43 Steingrau

P.10 kamnito siva

7031

Opombe

  • Navedene vrednosti RAL predstavljajo samo približne vrednosti [~], ki lahko odstopajo od originalne barve PREFA in v določenih okoliščinah ne ustrezajo subjektivnim predstavam o barvi.
  • Zlasti za vrsto barve P.10 je zaradi teksture površine skoraj nemogoče opredeliti ustrezne vrednosti. PREFA Siding Barve P.10 kamnito siva, P.10 peščeno rjava, P.10 patinirano zelena, naravni hrast, patinirano siva, orehovo rjava in sivi hrast posnemajo naravne barve, ki jih sestavlja več barvnih odtenkov.
  • Trakovi in plošče naravni aluminij: Za spremembe videza površine zaradi obdelave in okoljskih vplivov garancija ne velja. Upoštevajte opombe.
  • Pri kovinskih barvah lahko pride do barvnih odstopanj.
  • Za natančno določitev barve dopolnilnih gradbenih elementov je treba upoštevati vzorec prvotnega izdelka.

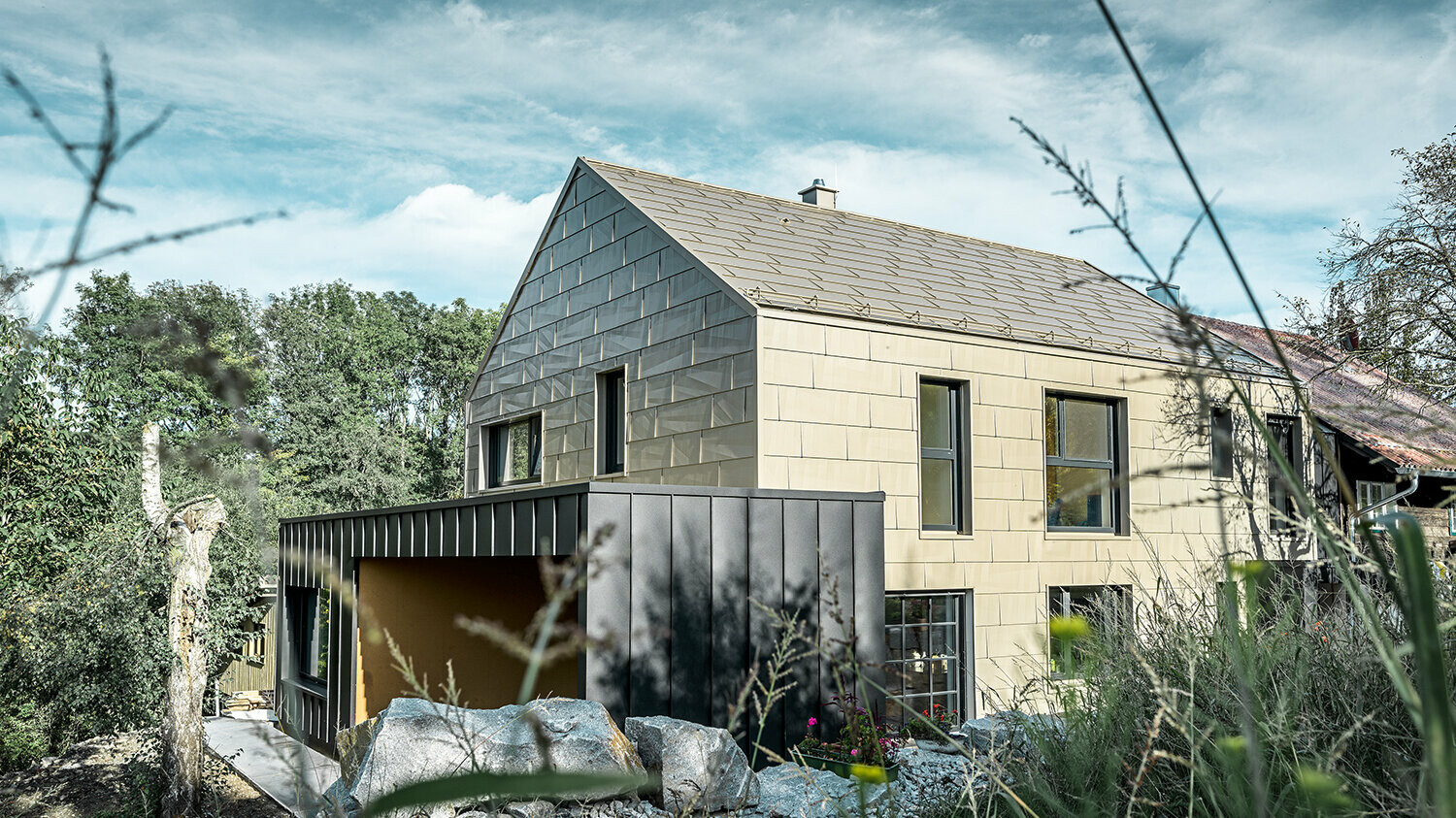

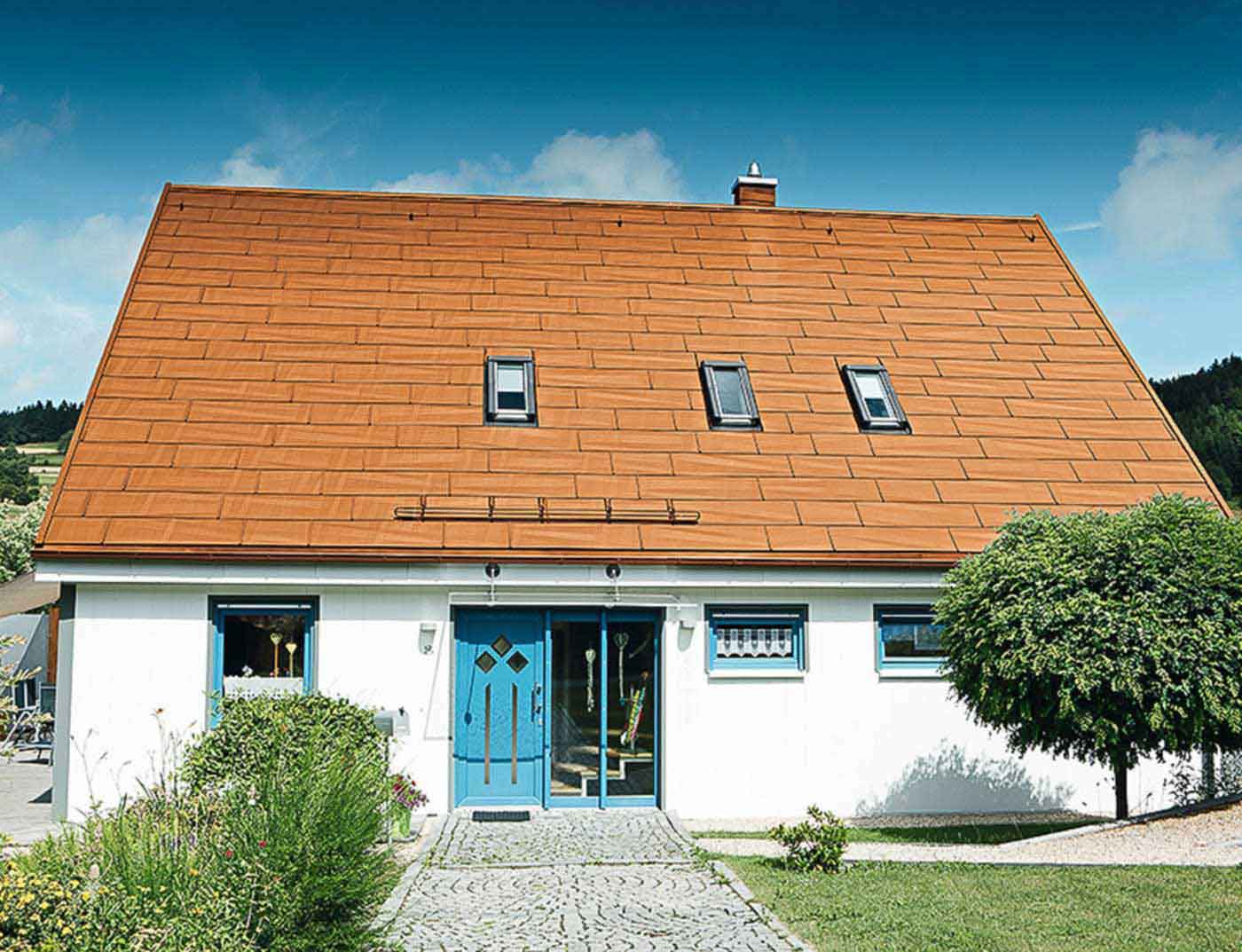

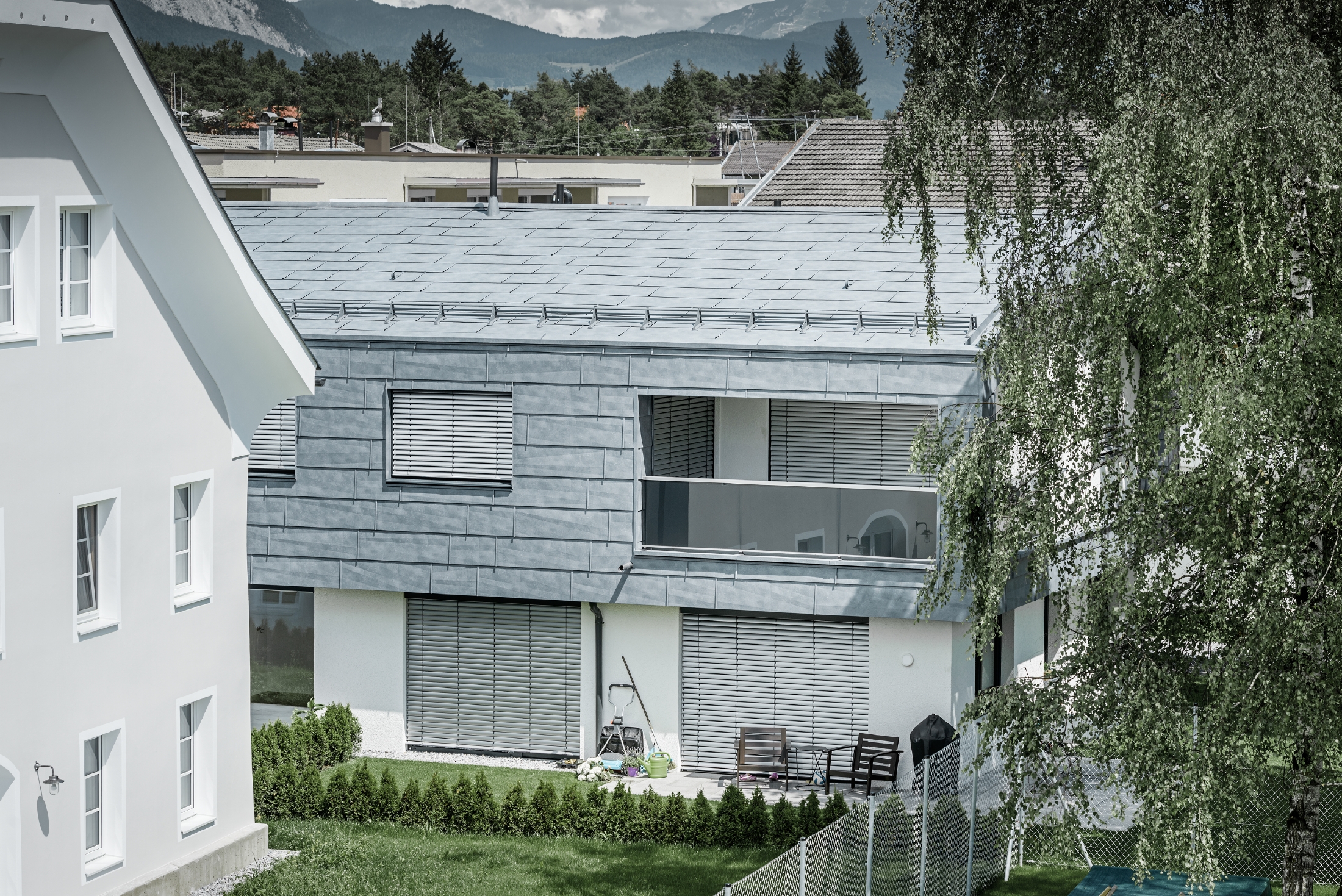

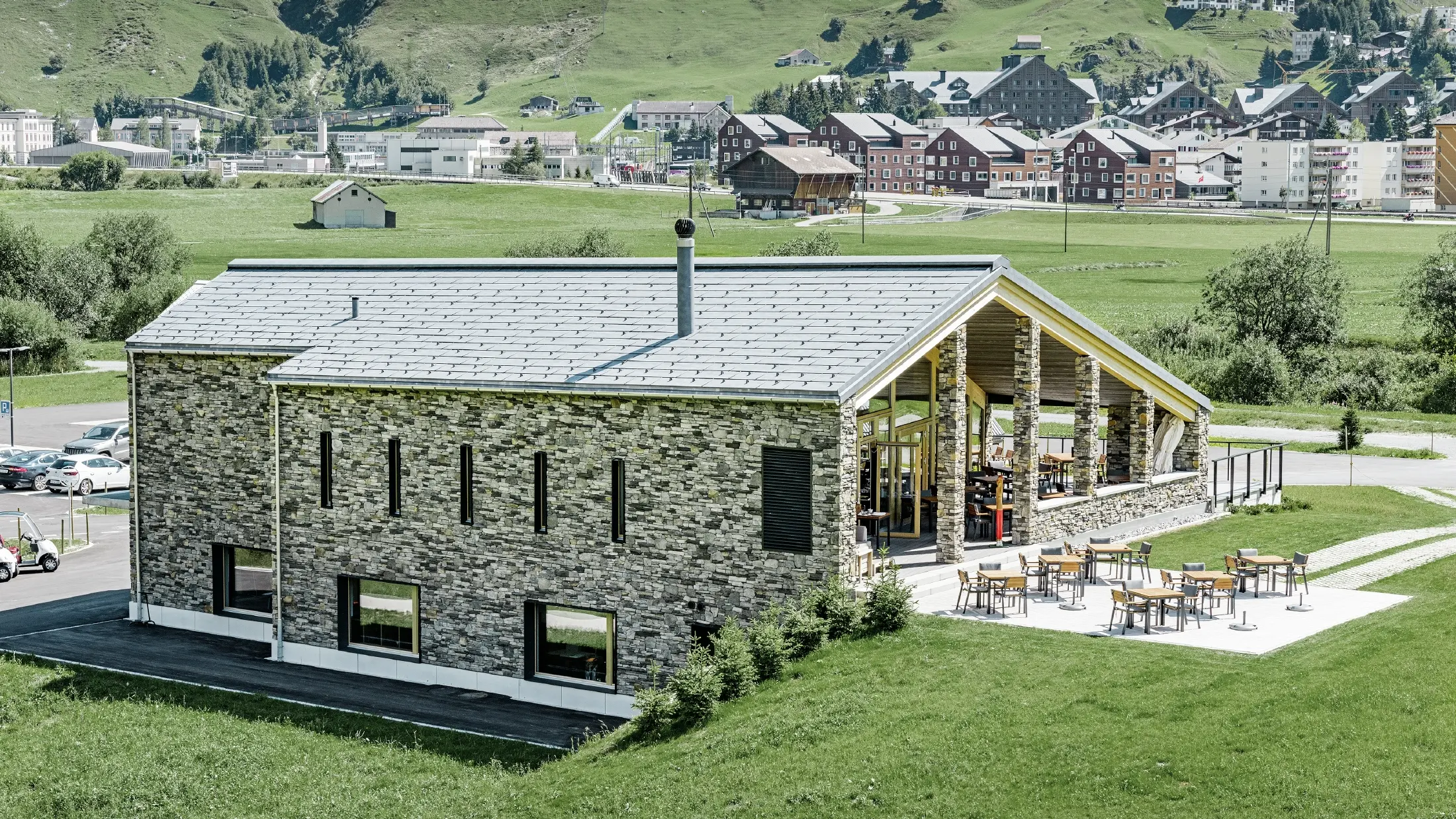

Naj vas navdihnejo že izvedeni referenčni objekti.

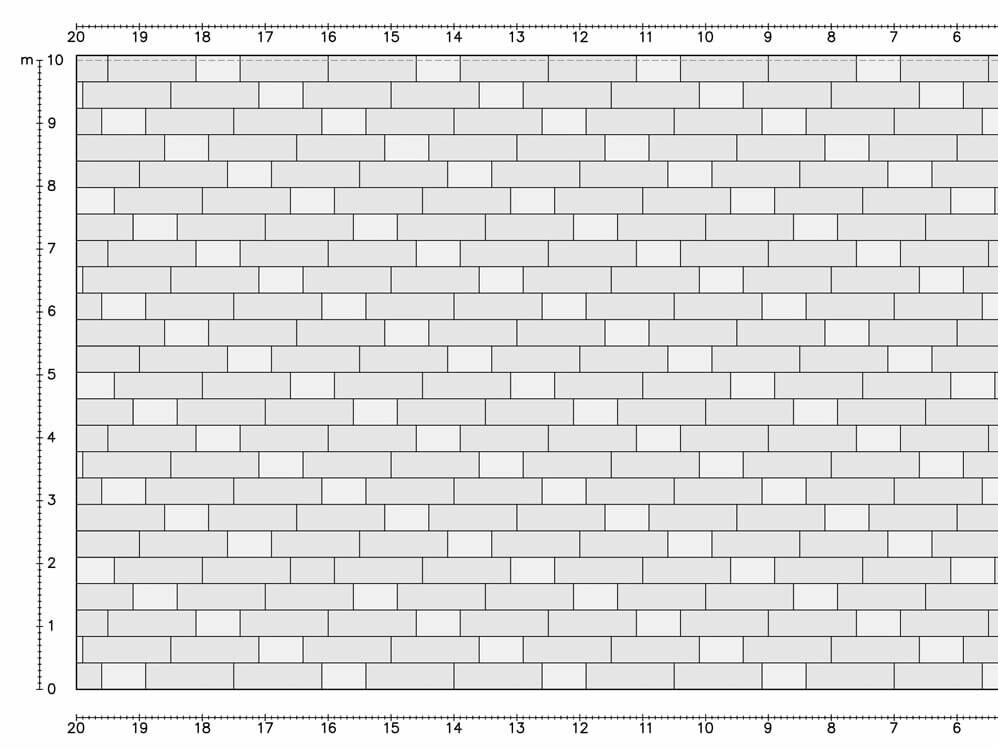

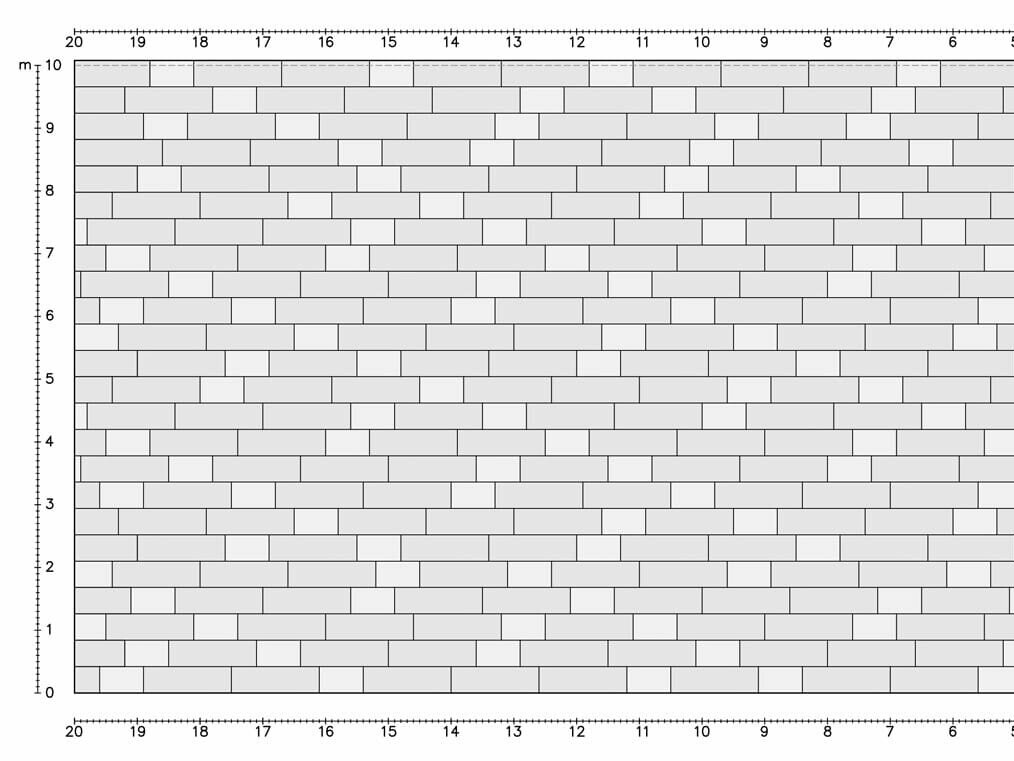

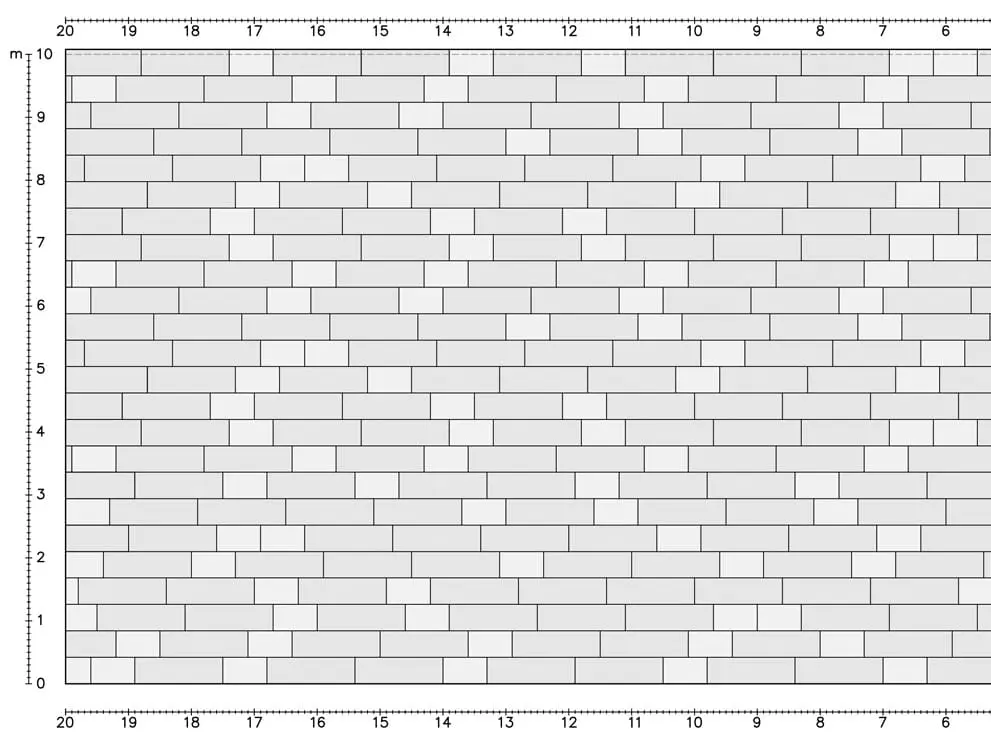

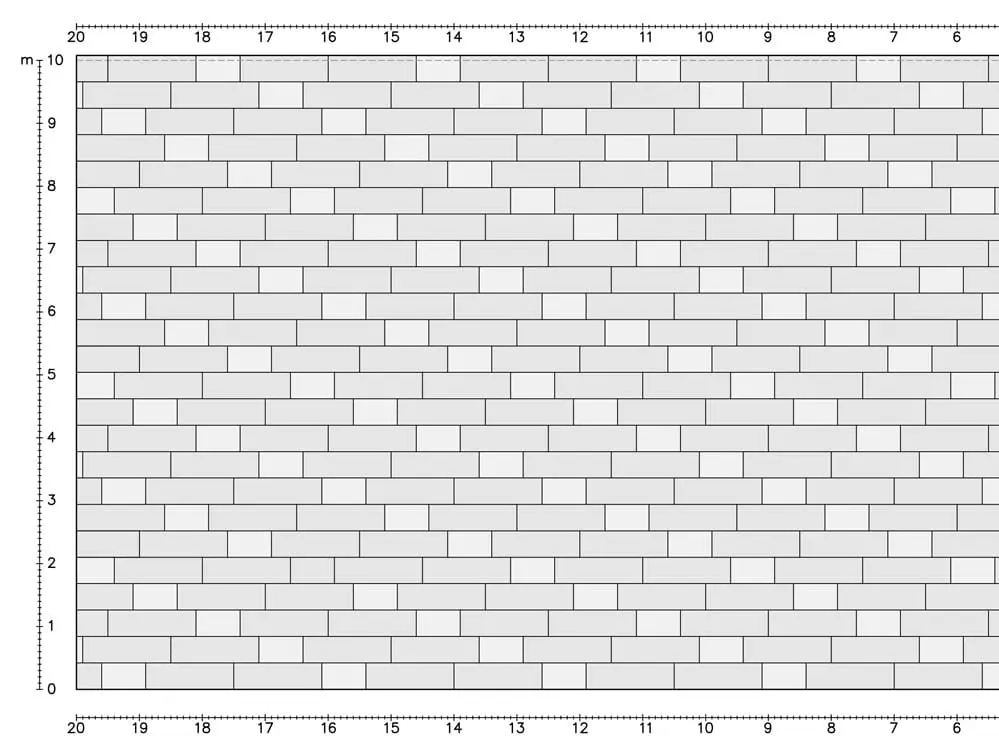

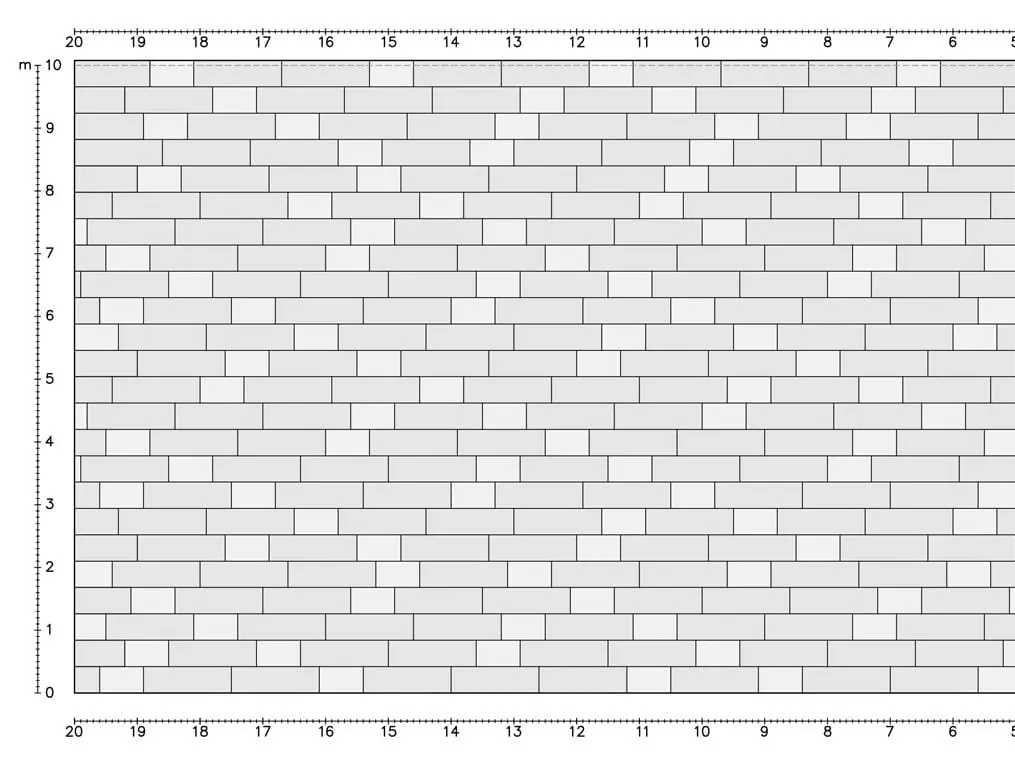

Vizualnih poudarkov pa ne ustvarjajo le nepravilni robovi in posledični svetlobni učinki. Dodatno je videz mogoče oblikovati tudi z dvema različnima formatoma panelov (kratkim in dolgim). Za vas smo pripravili tri primere polaganja strešnega panela FX.12, vsekakor pa so možne tudi druge različice.

Ne glede nato, ali na novo prekrivate streho ali pa želite obnoviti vašo staro streho, v naši galeriji referenčnih objektov in galeriji prenovljenih objektov boste našli veliko navdihujočih projektov z aluminijastimi strešnimi paneli PREFA. Nekatere lahko odkrijete kar tukaj:

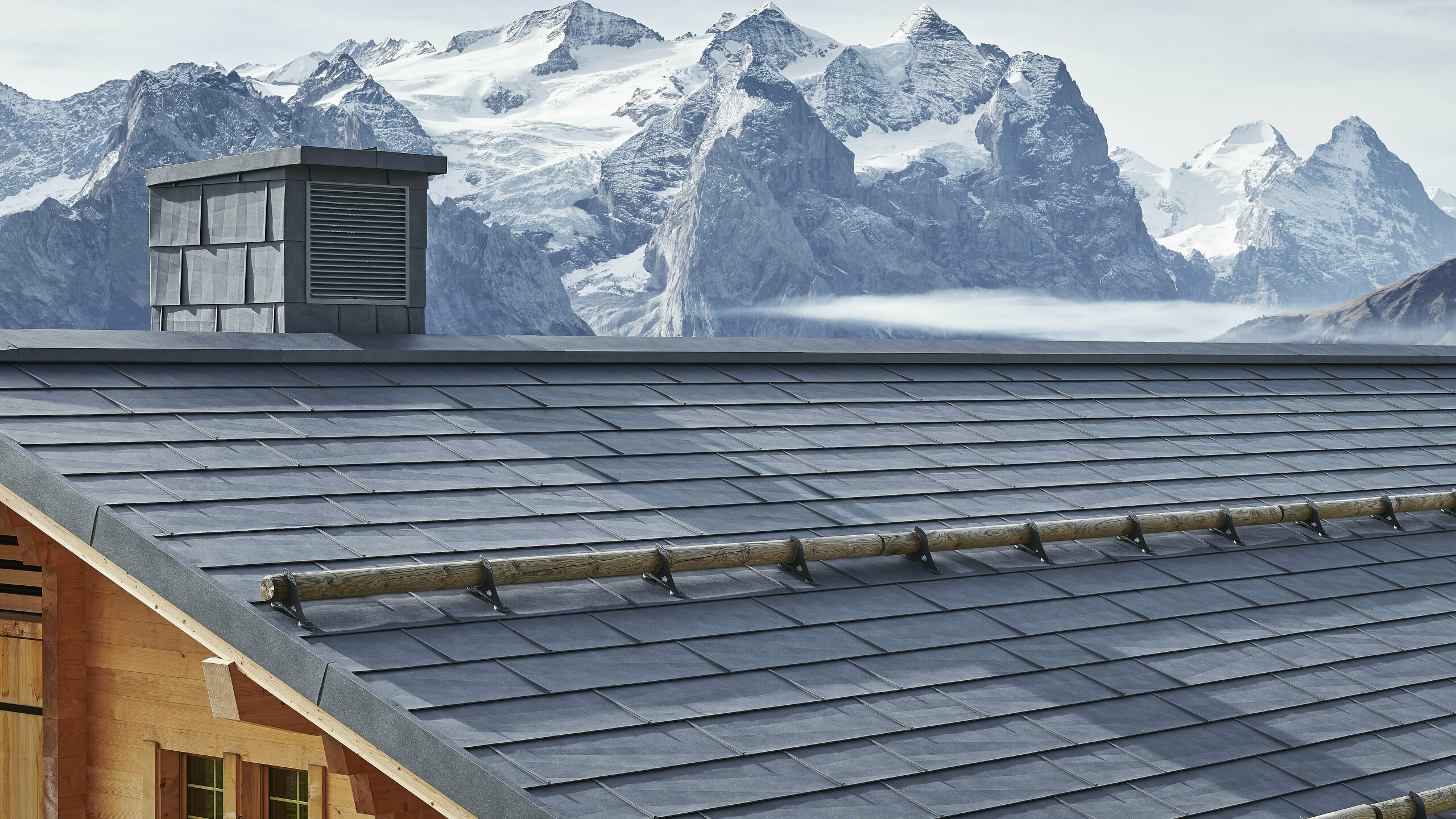

Hotel Reuti in gorska restavracija Käserstatt sta bila zgrajena z veliko lesa in kamna. Za Hanspeterja Wengerja, ki je poslovodja gorskih železnic Meiringen-Hasliberg, sta ti novogradnji v regiji zelo pomembni, zato je k sodelovanju povabil arhitekturni biro Amstutz Abplanalp Birri iz kraja Meiringen in arhitekta Josta Zumsteina. Visokokakovostni izdelki PREFA uspešno kljubujejo tem razmeram in stavbo učinkovito ščitijo.

Na Käserstattu, na nadmorski višini 1850 metrov, je včasih do tri metre snega, veter pa doseže tudi hitrosti do 150 kilometrov na uro.

HANSPETER WENGER

Imate več vprašanj o strešnem panelu FX.12 PREFA?

Bilo bi preveč preprosto, če bi vam lahko tukaj navedli celotno ceno ali bi vam lahko rekli, da strešna plošča ali fasadna skodla stane xy evrov. Žal ni tako preprosto, saj mora pri strehah PREFA ali fasadi PREFA strokovnjak za namestitev pripraviti natančen izračun.

Kovinske strehe so skladno s standardom ÖVE/ÖNORM EN 62305 (veljaven od 1. 1. 2008) pri zadostni debelini pločevine opredeljene kot »naraven« sestavni del lovilnega sistema.

Strešne plošče, strešne skodle in strešni rombi PREFA ter strešni paneli FX.12 so zaradi svoje nizke teže odlični za prekrivanje obstoječih starih streh. Namestitev na obstoječo strešno kritino, npr. bitumenske skodle ali bitumenske trakove, je mogoče izvesti hitro. Predpogoji za prekrivanje so brezhibna podkonstrukcija, ustrezen naklon strehe in izpolnjeni gradbenofizikalni pogoji.

Če po močni toči ni ogrožena funkcija strehe, temveč so opazne optične pomanjkljivosti v obliki manjših vdolbin, je treba paziti, da boste v zavarovanje vključili tudi kozmetične napake na strehi. Paziti je treba, da obstoječa zavarovalna polica ne izključuje optičnih poškodb na strehi.

Razpadanje kovin zaradi kemičnih ali elektrokemičnih reakcij z njihovo okolico imenujemo korozija kovin. Najbolj znana vrsta korozije je rjavenje železa. Aluminij je pretežno odporen proti koroziji in ne rjavi.

Tehnične informacije

Material:

aluminij s premazom, debeline 0,7 mm, premaz coil coating

Dimenzije:

700 × 420 mm na položeni površini (3,4 kos./m²)
1.400 × 420 mm na položeni površini (1,7 kos./m²)

Teža:

pribl. 2,4–2,5 kg/m²

Najmanjši naklon strehe:

17° (pribl. 31 %)

Podkonstrukcija in ločilni sloj:

(upoštevati je treba državne standarde in strokovna pravila)
na polni opaž (najmanj 24 mm); od 17 do 25° je potreben bitumenski ločilni sloj; od normalne obremenitve snega 3,25 kN/m² naprej ali v kategorijah terena 0, I ali II je potrebno polaganje na polni opaž z bitumenskim ločilnim slojem

Osnovna pritrditev:

neposredna, s 3 PREFA narebričenimi žičniki na strešni in fasadni panel FX.12 mali, s 5 PREFA narebričenimi žičniki na strešni in fasadni panel FX.12 veliki (tj. pribl. 8–10 PREFA narebričenih žičnikov na m²)

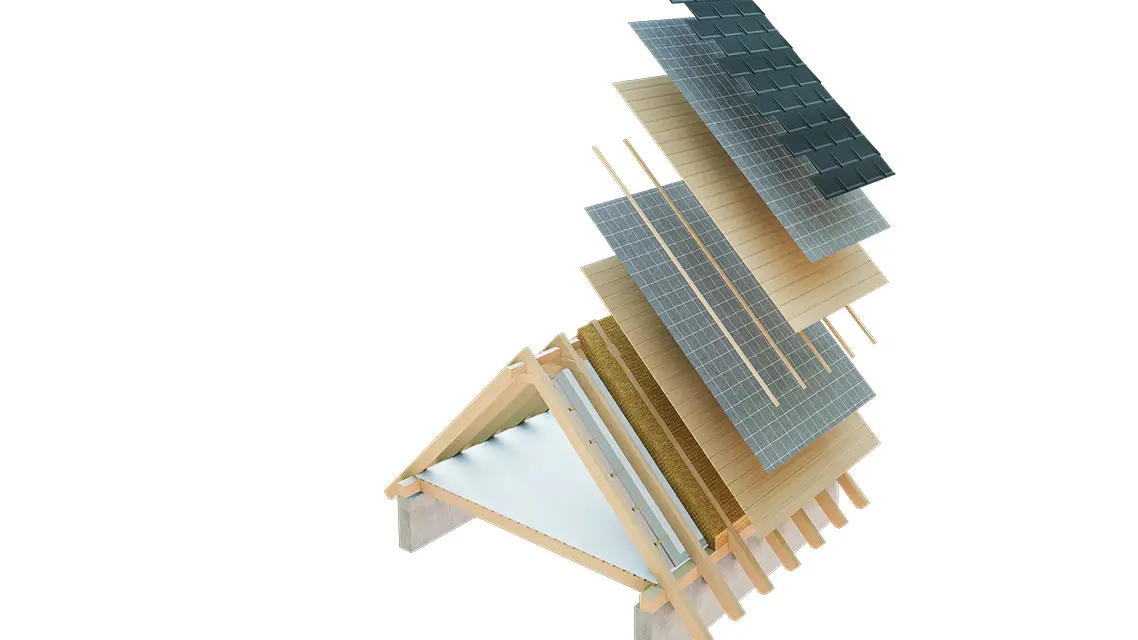

Aluminijaste strehe PREFA so izvedene s prezračevano podkonstrukcijo, pri čemer sta strešna kritina in toplotnoizolacijski sloj ločena s prezračevanim vmesnim prostorom. Na tak način se lahko npr. nastali kondenzat ponovno odvede.

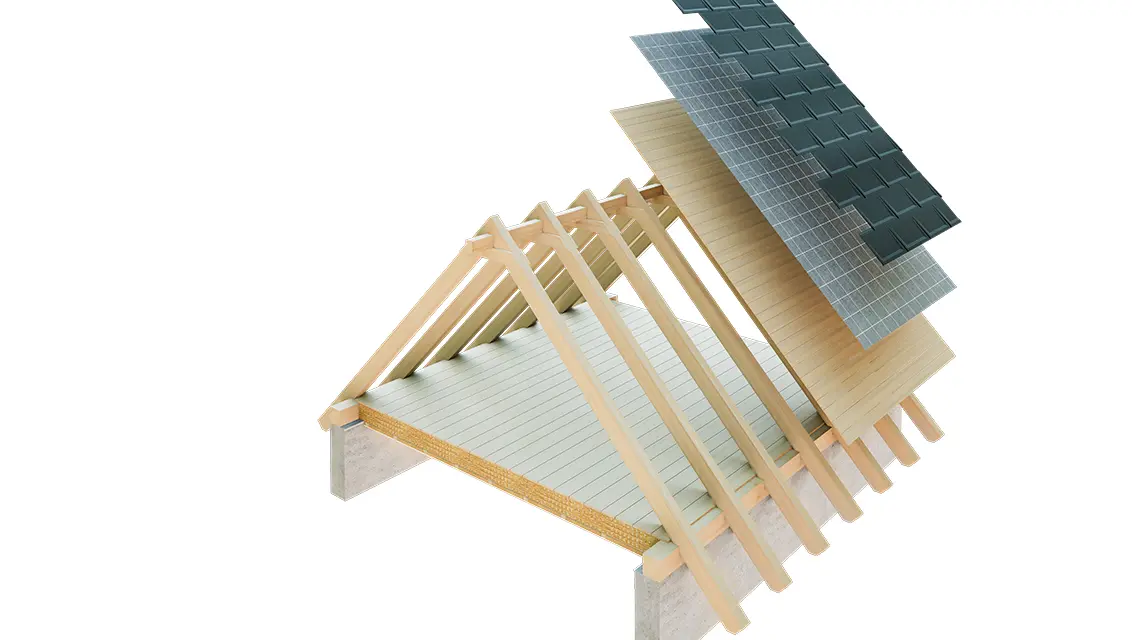

Strešna kritina je običajno prezračevana, kot je razvidno iz prve slike. Lahko pa se prezračuje tudi celoten podstrešni prostor (druga slika).

Načrtovanje & uporaba

Tukaj naši krovci in arhitekti najdejo podrobnosti o strešnem panelu FX.12 PREFA v obliki datotek za prenos. Navodila za polaganje in nasvete za polaganje strehe, priročnik za načrtovanje, vprašalnik v zvezi s streho ter številne video posnetke polaganja panelov naši partnerji najdejo pod rubriko Storitve. (Samo za pogodbene partnerje – pripravite svoje podatke za dostop. Še nimate podatkov za dostop? Potem se obrnite na svojega pooblaščenega področnega vodjo prodaje.)

Napotek posebej za naše arhitekte in projektante: Tukaj lahko najdete tudi 3D in BIM podatke ter teksture naših izdelkov: digitalno načrtovanje

Dodatna oprema

V nadaljevanju boste našli seznam primerne dodatne opreme za strešni panel FX.12 PREFA, od robne pločevine in jet ventilatorja do izdelkov za zaščito strehe, kot so snegolovi in podesti. Žlebove in odtočne cevi v ustreznih barvah najdete pod rubriko »Odvodnjavanje streh«. Fasadni sistemi, protipoplavna zaščita in fotovoltaični izdelki so prav tako del ponudbe PREFA.

Za popoln in podroben seznam dodatne opreme glejte naš cenik (samo za izvajalce).

Začetni trak za strešno skodlo, strešno skodlo DS.19, strešne rombe, strešno ploščo R.16 in strešni panel FX.12

1800 × 158 × 1,00 mm, predhodno perforiran

Jet-zračni slemenjak

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosilni jet-zračni slemenjak za prezračevane strehe

Zaključek za jet-zračni slemenjak

-

Grebenski slemenjak

500 × 1,00 mm

Zaključek grebenskega slemenjaka

-

Čelna obroba

95 × 2.000 × 0,70 mm, s patentnim sidrom za obrobo

Varnostna žlota

3.000 mm, z dvojnim pregibom

Perforirani trak za zaščito pred ptiči

125 × 2.000 × 0,7 mm, perforirano Ø 5/7 mm

Prezračevalni trak

s kvadratno perforacijo 6 mm, v barvah rjava/antracitna in svetlo siva/svetlo siva, dimenzije: 1,00 × 250 mm in 1,00 × 333 mm

Odkapna pločevina

230 × 2.000 × 0,70 mm

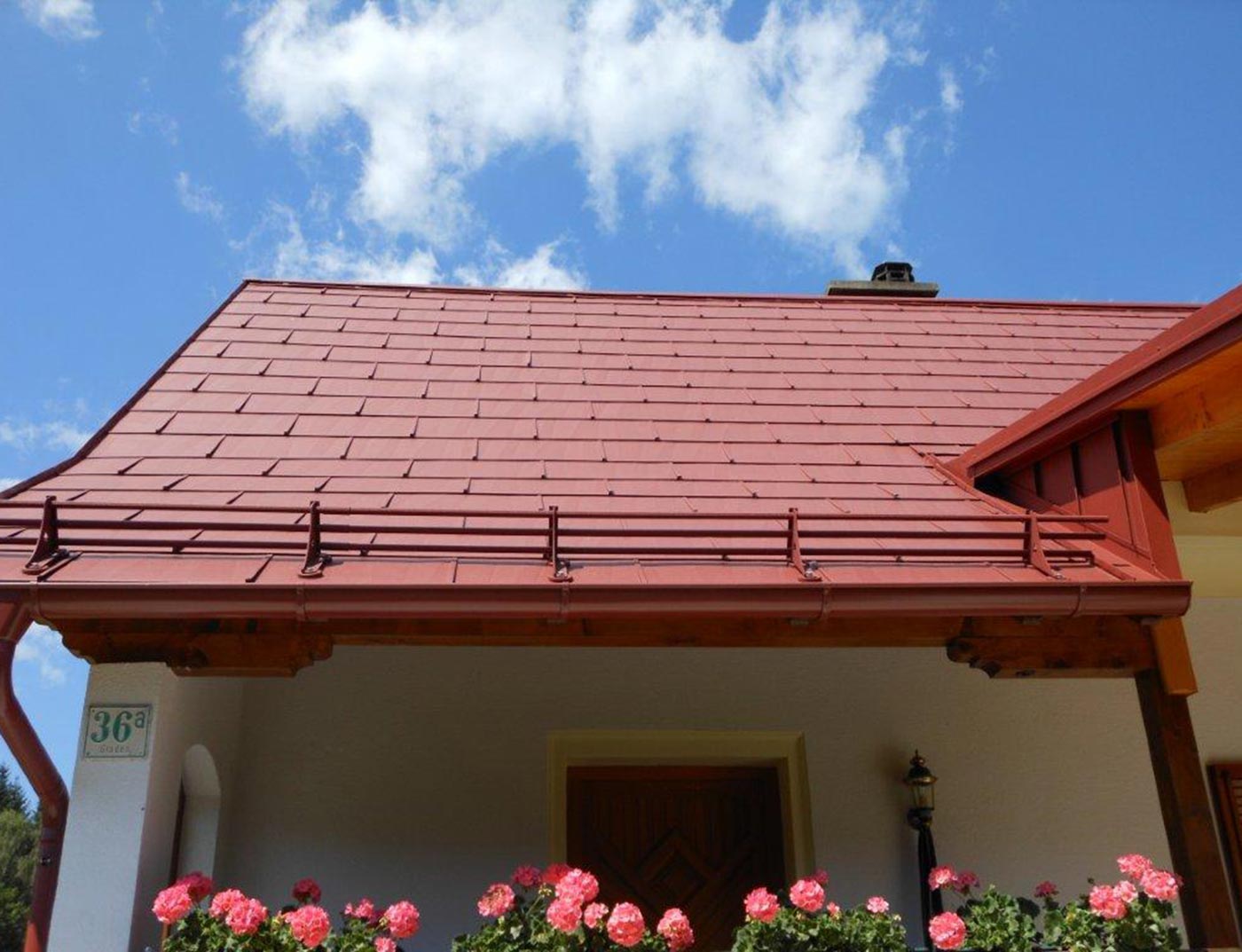

Snegolov za R.16, FX.12 in DS.19

-

Kavelj za sistem za linijski snegolov

3 odprtine za vlaganje snegolovnih palic

Kavelj XL za sistem za linijski snegolov

s 5 prehodi, optimalen za fotovoltaične strešne sisteme

Palice za snegolovni sistem

3.000 mm; 25/25

Zadrževalec ledu za snegolovni sistem

primerno za linijski snegolov s sistemom vlaganja snegolovnih palic

Zaključek za sistem za linijski snegolov

za sistem za linijski snegolov

Zaključek XL za sistem za linijski snegolov

za palice za snegolovni sistem

Podpornik za gorski snegolov

za okrogli les premera 140 mm

Nosilec solarnih sistemov za fotonapetostne naprave na strehah PREFA vključno s pokrivno kapo

Nosilec solarnih sistemov s pokrivno kapo

dolžina: 260 mm

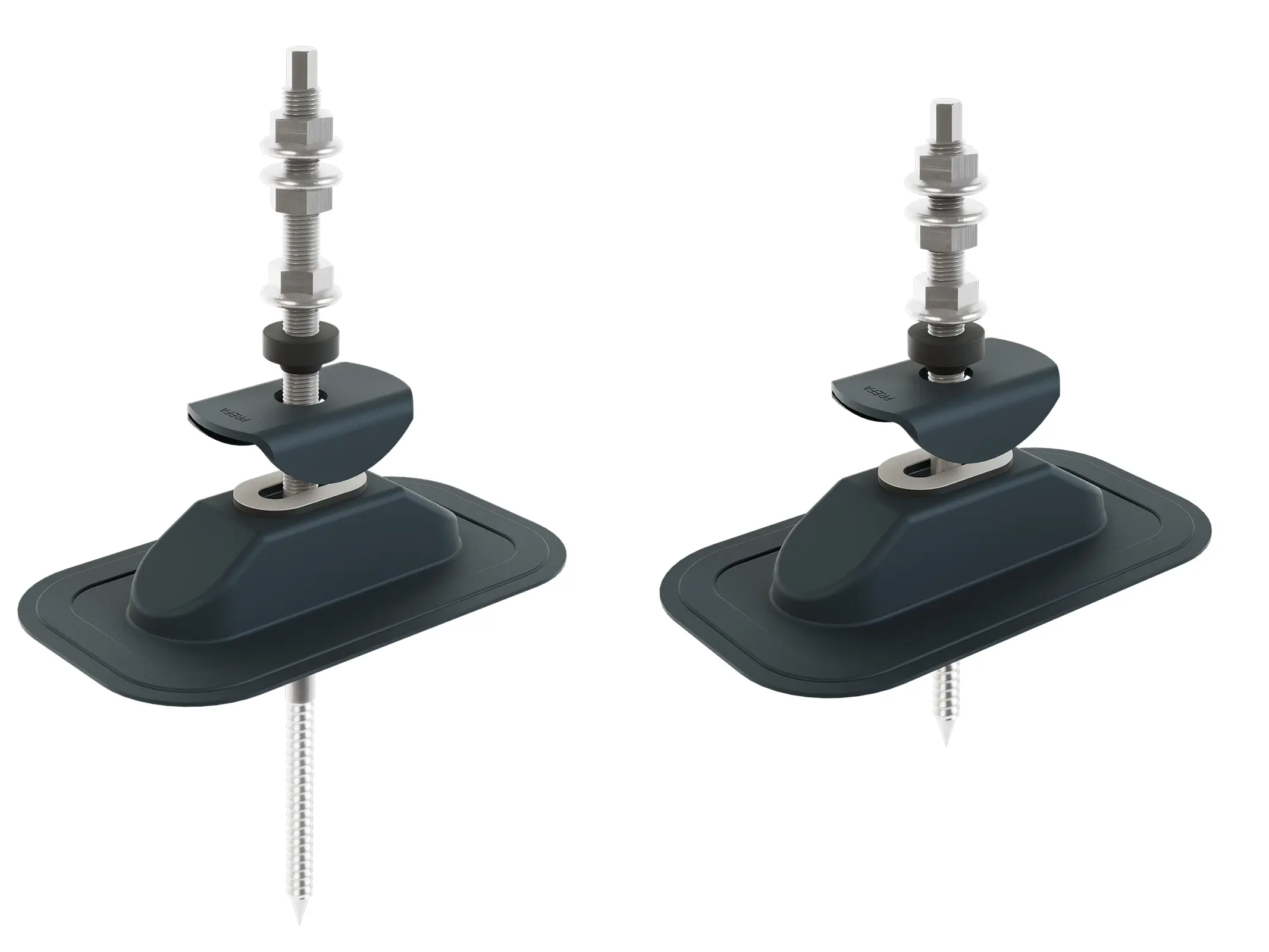

Nosilec solarnih sistemov Sunny

primerno za vse male formate PREFA in sisteme s stoječimi zgibi.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Nosilec solarnih sistemov fix

Fiksna montaža solarnih modulov na maloformatnih strešnih sistemih PREFA. Na voljo z ali brez križnega povezovalca. Primeren izključno za obdelavo aluminijastih nosilnih profilov PREFA, ni združljiv z drugimi izdelki.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Nosilec solarnih sistemov vario

Prilagodljiva montaža solarnih modulov na maloformatnih strešnih sistemih PREFA. Na voljo z ali brez križnega povezovalca. Primeren izključno za obdelavo aluminijastih nosilnih profilov PREFA, ni združljiv z drugimi izdelki.

Enojna stopnica

nastavljivo za naklone strehe od 12° do 60°. Preverjeno po EN 516‑1‑A

Nosilec pohodne stopnice na enem podložnem elementu

250 mm; nastavljivo za naklone strehe od 12° do 55°; preverjeno po EN 516‑1‑A

Nosilec pohodne stopnice na dveh podložnih elementih

360 mm; nastavljivo za naklone strehe od 12° do 55°; preverjeno po EN 516‑1‑B

Pohodna rešetka

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; preverjena po EN 516‑1‑A oz. EN 516-1-B

Povezovalec pohodnih rešetk

-

Strešni varovalni kavelj

po EN 517 – B

Strešni varovalni kavelj na podložnih elementih

po EN 517 – B

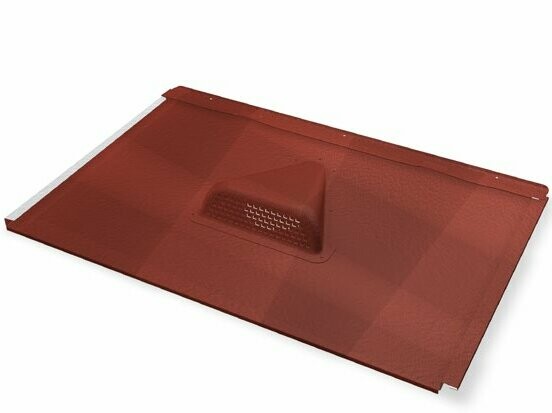

Zračnik za strešni panel FX.12 (mali)

700 × 420 mm, premer zračnika: pribl. 30 cm²

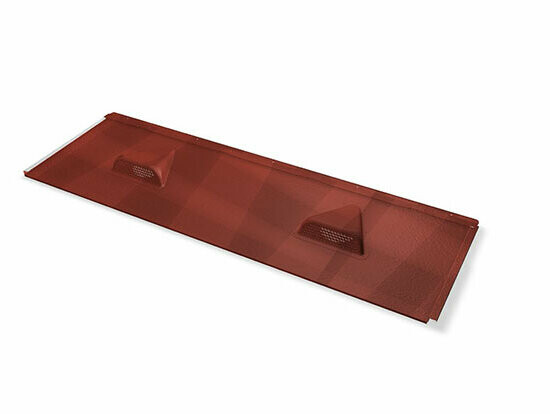

Zračnik za strešni panel FX.12 (velik)

1.400 × 420 mm, premer zračnika: pribl. 60 cm²

Žabji zračnik

za pritrditev s kovicami, premer zračnika: pribl. 30 cm²

Obroba za prezračevalno cev

Ø 100 mm, naklon strehe: od 12°

Prezračevalna cev

Ø 100 mm, Ø 120 mm vključno z EPDM tesnilom in pokrovom

Tesnilna manšeta 100

trajno elastična EPDM cevna manšeta za preboje iz podstrešne konstrukcije s premerom od 100 do 130 mm.

Prehodna plošča za R.16 in FX.12

Z nastavkom za prezračevalno cev s ⌀ 80 do 125 mm in naklone strehe od 17° do 52°

Prehodna plošča za zgibanje

za naklone strehe od 12° do 52°, Ø 80 - 125 mm

Univerzalna prehodna plošča dvodelna

za naklone strehe od 12° do 52°; z nastavkom za prezračevalno cev s ⌀ 40 do 120 mm

Podložna plošča

dolžina: 540 mm, širina: 125 mm

Obroba vario

širina: 120 – 600 mm, 600 – 1.020 mm, variabilna dolžina 150 – 980 mm, za naklone strehe od 12° do 55°

Zasilno strešno okno

-

Okenske obrobe za serijo rotoQ

na voljo v številnih dimenzijah

Okenske obrobe za velux

na voljo v številnih dimenzijah

Iskrolov za dimnik

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Strešno držalo vodnika za žico strelovoda

področje spajanja: 2 – 8 mm; nastavek za okroglo žico: Ø 8 mm :

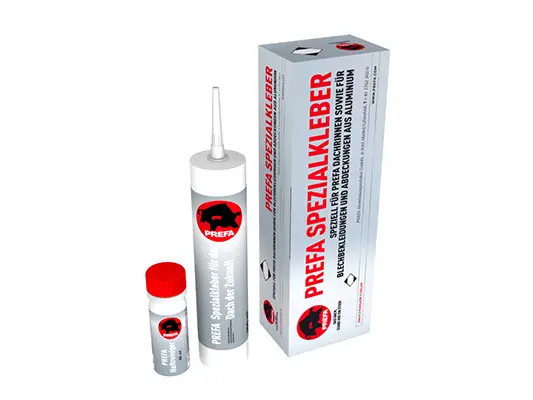

Specialni lepilni set

vsebina: 1 kartuša PREFA specialnega lepila (290 ml), 1 doza čistila (60 ml), 1 brusni papir, 1 čistilni robček, 2 nastavka
