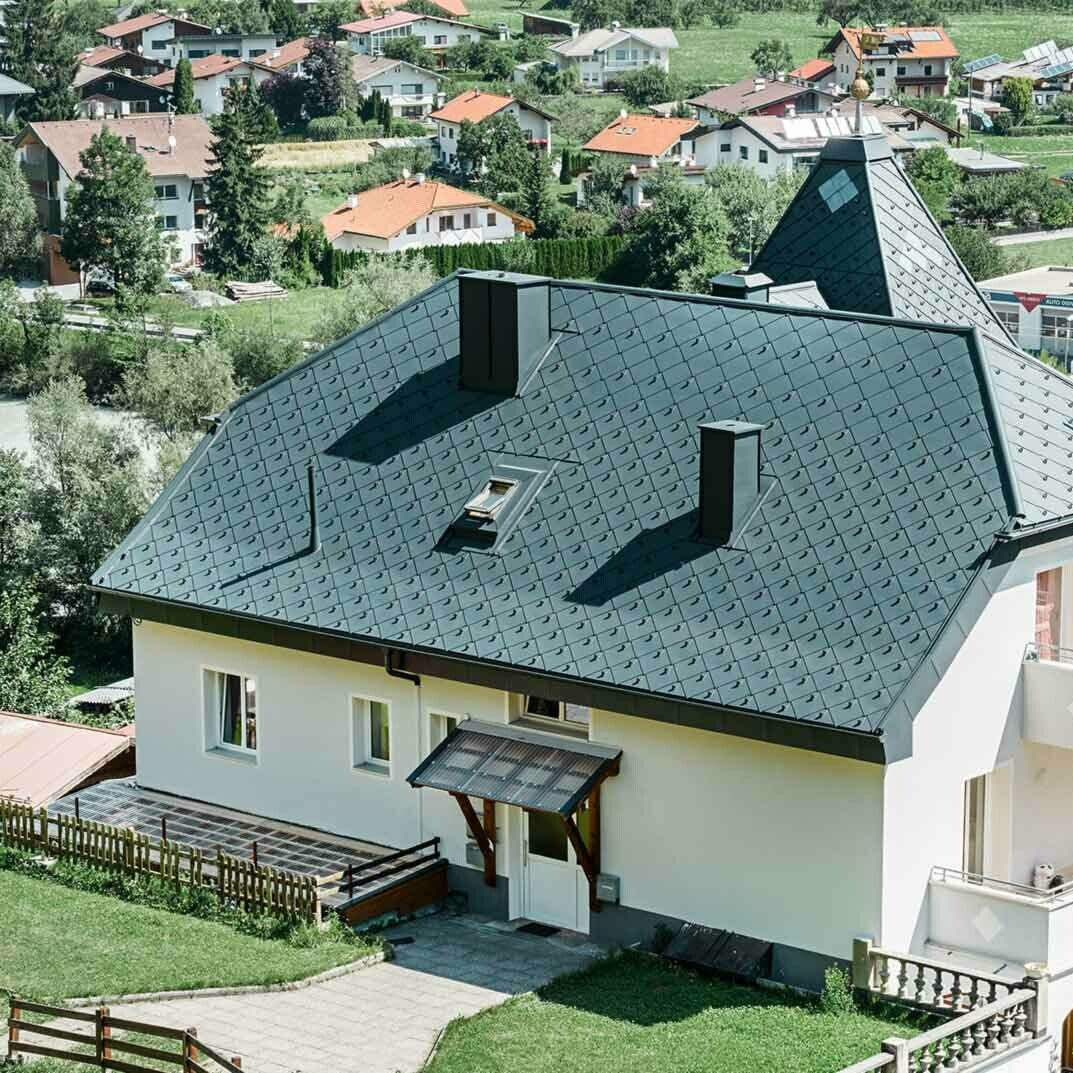

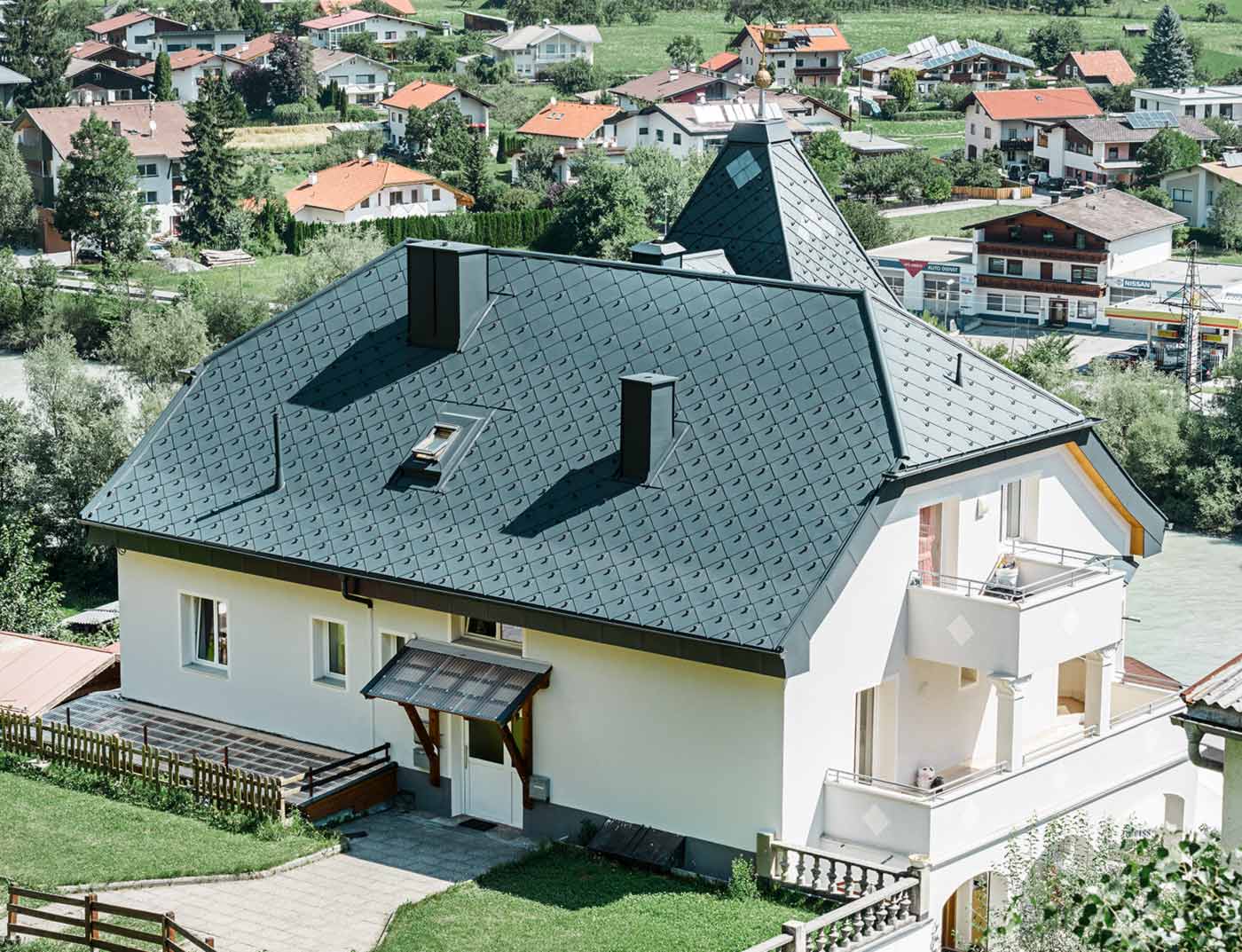

Küppelwalmdach mit einem Turm, eingedeckt mit der Aluminium Dachraute 44 × 44 in Anthrazit.

Strešni romb 44 × 44

Izjemno nizka teža, vrhunska učinkovitost pri rokovanju: strešni romb 44 × 44 omogoča hitro ter ugodno namestitev.

+6
beri dalje

Z aluminijastim strešnim rombom PREFA velikosti 44 × 44 cm je podjetje PREFA znova prevetrilo oblikovalske možnosti. Večja površinska struktura omogoča neomejeno kombiniranje tradicionalne oblike s sodobnimi poudarki, ne da bi se pri tem morali odpovedati trpežnosti in izjemni odpornosti proti vremenskim razmeram. Nova zasnova strešnega romba PREFA navdušuje z izjemno nizko težo in vrhunsko učinkovitostjo pri rokovanju: integrirane pritrdilne letve omogočajo hitro ter ugodno namestitev strešnih in fasadnih elementov.

  • Optično usklajena zasnova
  • Nov sistem namestitve – z integrirano pritrdilno letvijo novi sistem namestitve omogoča hitro polaganje
  • Optimizacija sistema
  • Na voljo v 10 standardnih barvah – površina stucco
  • na zahtevo je na voljo tudi v gladki izvedbi

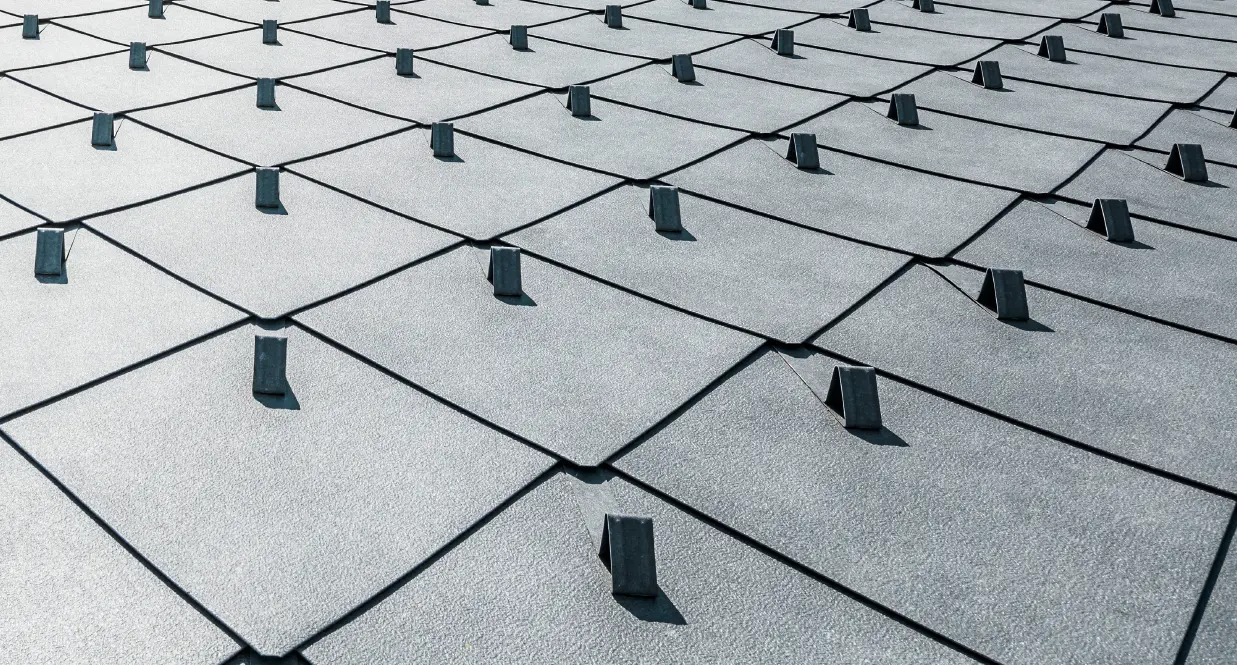

Detailansicht derPREFA Dachraute im Format 44 × 44 cm mit stucco Oberfläche in P.10 Steingrau mit Schneestoppern

Pregled barv (10)

Izdelek je na voljo v naslednjih barvah

Barva

Oznaka

~ RAL

01 Braun

P.10 anodik rjava

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 črna

9005

04 Ziegelrot

P.10 bakreno rjava

8004

05 Oxydrot

P.10 oksidno rdeča

3009

06 Moosgrün

P.10 mahovo zelena

6005

07 Hellgrau

P.10 svetlo siva

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 temno siva

7043

43 Steingrau

P.10 kamnito siva

7031

Opombe

  • Navedene vrednosti RAL predstavljajo samo približne vrednosti [~], ki lahko odstopajo od originalne barve PREFA in v določenih okoliščinah ne ustrezajo subjektivnim predstavam o barvi.
  • Zlasti za vrsto barve P.10 je zaradi teksture površine skoraj nemogoče opredeliti ustrezne vrednosti.
  • Naravni aluminij: Za spremembe videza površine zaradi obdelave in okoljskih vplivov garancija ne velja. Upoštevajte opombe.
  • Pri kovinskih barvah lahko pride do barvnih odstopanj.
  • Za natančno določitev barve dopolnilnih gradbenih elementov je treba upoštevati vzorec prvotnega izdelka.

Tehnične informacije

Material:

aluminij s premazom, debeline 0,7 mm, premaz coil coating

Dimenzije:

437 × 437 mm na položeni površini (pribl. 5 kosov/m²)

Teža:

pribl. 2,6 kg/m²

Najmanjši naklon strehe:

12° (pribl. 21 %): pri dolžini špirovcev do 7 m
14° (pribl. 25 %): pri dolžini špirovcev od 7 do 12 m
16° (pribl. 29 %): pri dolžini špirovcev nad 12 m

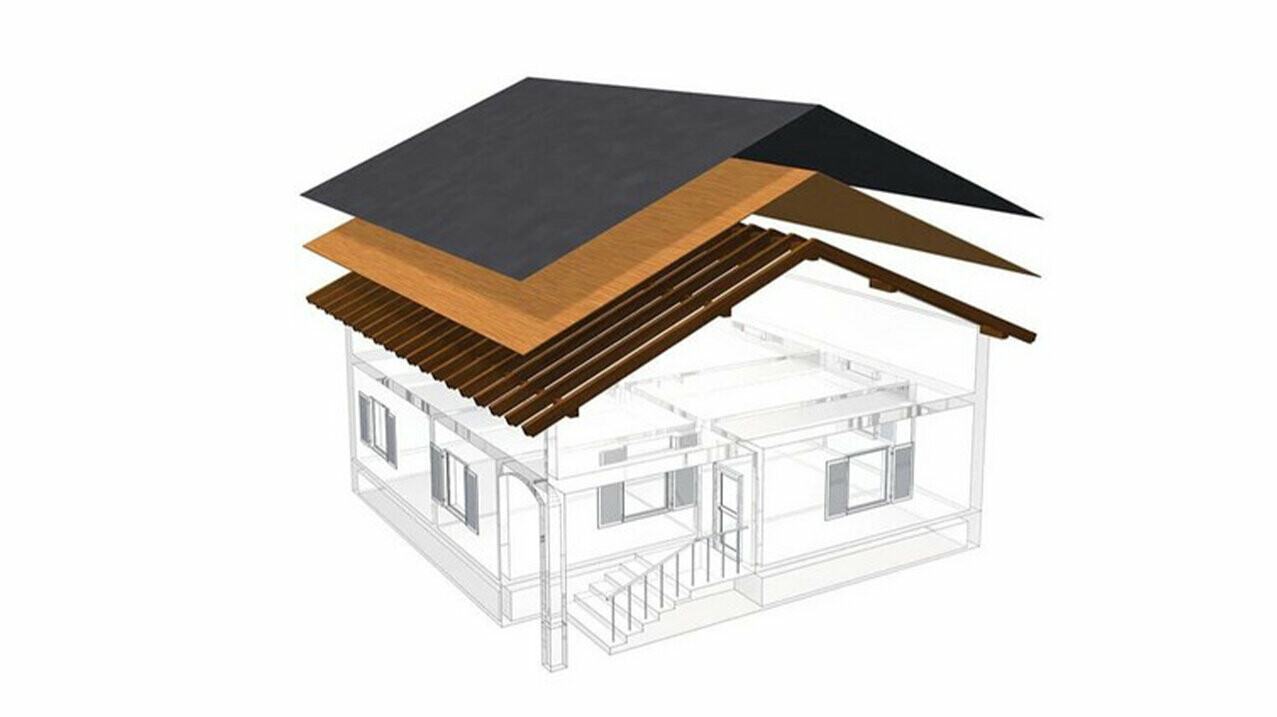

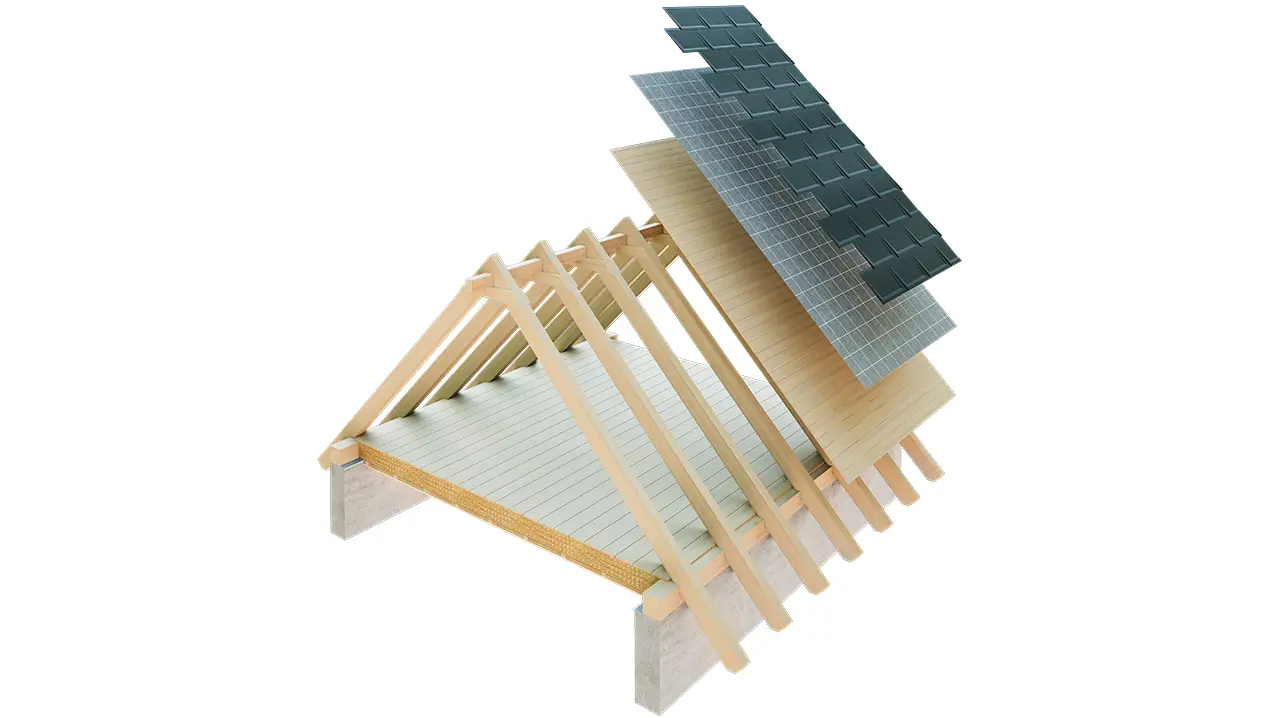

Podkonstrukcija in ločilni sloj:

(upoštevati je treba državne standarde in strokovna pravila)
na polni opaž (najmanj 24 mm); od normalne obremenitve snega 3,25 kN/m² naprej ali v kategorijah terena 0, I ali II je potrebno polaganje na polni opaž z bitumenskim ločilnim slojem

Osnovna pritrditev:

neposredna, 4 PREFA narebričeni žičniki na strešni in fasadni romb 44 × 44 (tj. 20 PREFA narebričenih žičnikov na m²)

Načrtovanje in uporaba

Dodatna oprema

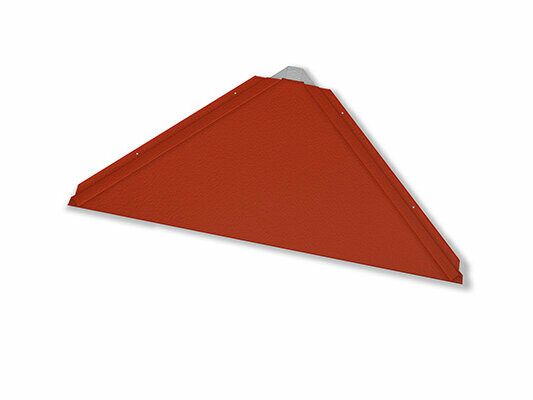

Začetna plošča za strešni romb 44 × 44

-

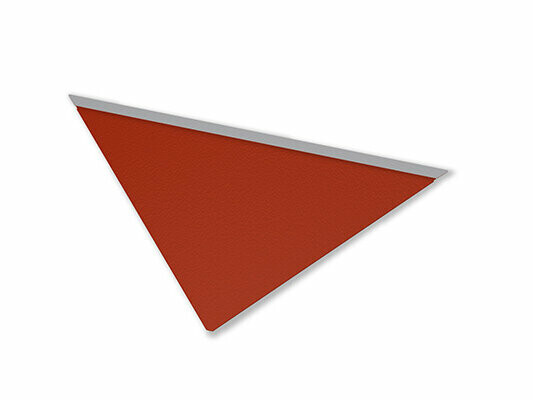

Zaključna plošča za strešni romb 44 × 44

-

Začetni trak za strešno skodlo, strešno skodlo DS.19, strešne rombe, strešno ploščo R.16 in strešni panel FX.12

1800 × 158 × 1,00 mm, predhodno perforiran

Jet-zračni slemenjak

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosilni jet-zračni slemenjak za prezračevane strehe

Zaključek za jet-zračni slemenjak

-

Grebenski slemenjak

500 × 1,00 mm

Zaključek grebenskega slemenjaka

-

Čelna obroba

95 × 2.000 × 0,70 mm, s patentnim sidrom za obrobo

Varnostna žlota

3.000 mm, z dvojnim pregibom

Perforirani trak za zaščito pred ptiči

125 × 2.000 × 0,7 mm, perforirano Ø 5/7 mm

Prezračevalni trak

s kvadratno perforacijo 6 mm, v barvah rjava/antracitna in svetlo siva/svetlo siva, dimenzije: 1,00 × 250 mm in 1,00 × 333 mm

Odkapna pločevina

230 × 2.000 × 0,70 mm

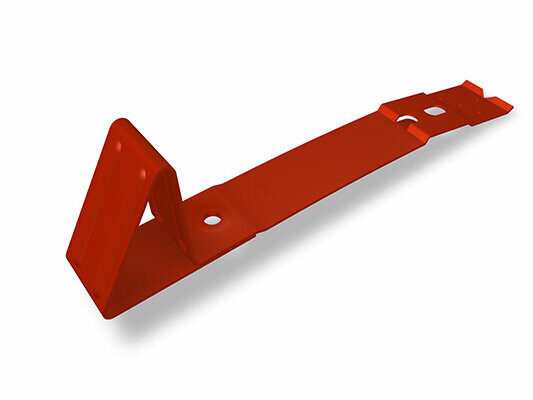

Snegolov za strešni romb 44 × 44

-

Kavelj za sistem za linijski snegolov

3 odprtine za vlaganje snegolovnih palic

Kavelj XL za sistem za linijski snegolov

s 5 prehodi, optimalen za fotovoltaične strešne sisteme

Palice za snegolovni sistem

3.000 mm; 25/25

Zadrževalec ledu za snegolovni sistem

primerno za linijski snegolov s sistemom vlaganja snegolovnih palic

Zaključek za sistem za linijski snegolov

za sistem za linijski snegolov

Zaključek XL za sistem za linijski snegolov

za palice za snegolovni sistem

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Nosilec solarnih sistemov s pokrivno kapo

dolžina: 260 mm

Nosilec solarnih sistemov Sunny

primerno za vse male formate PREFA in sisteme s stoječimi zgibi.

Nosilec solarnih sistemov fix

Fiksna montaža solarnih modulov na maloformatnih strešnih sistemih PREFA. Na voljo z ali brez križnega povezovalca. Primeren izključno za obdelavo aluminijastih nosilnih profilov PREFA, ni združljiv z drugimi izdelki.

Nosilec solarnih sistemov vario

Prilagodljiva montaža solarnih modulov na maloformatnih strešnih sistemih PREFA. Na voljo z ali brez križnega povezovalca. Primeren izključno za obdelavo aluminijastih nosilnih profilov PREFA, ni združljiv z drugimi izdelki.

Podpornik za gorski snegolov

za okrogli les premera 140 mm

Enojna stopnica

nastavljivo za naklone strehe od 12° do 60°. Preverjeno po EN 516‑1‑A

Nosilec pohodne stopnice na enem podložnem elementu

250 mm; nastavljivo za naklone strehe od 12° do 55°; preverjeno po EN 516‑1‑A

Nosilec pohodne stopnice na dveh podložnih elementih

360 mm; nastavljivo za naklone strehe od 12° do 55°; preverjeno po EN 516‑1‑B

Pohodna rešetka

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; preverjena po EN 516‑1‑A oz. EN 516-1-B

Povezovalec pohodnih rešetk

-

Strešni varovalni kavelj

po EN 517 – B

Strešni varovalni kavelj na podložnih elementih

po EN 517 – B

Zračnik za strešni romb 44 × 44

437 × 437 mm, premer zračnika: pribl. 30 cm²

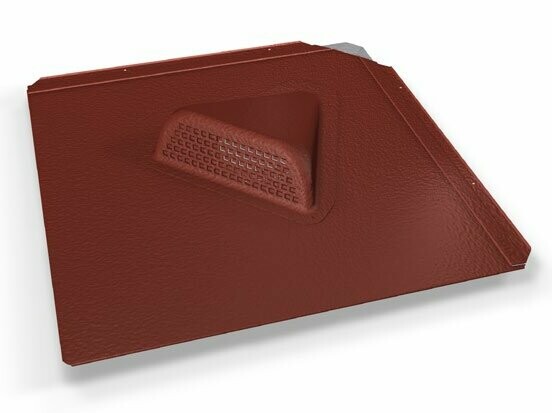

Žabji zračnik

za pritrditev s kovicami, premer zračnika: pribl. 30 cm²

Obroba za prezračevalno cev

Ø 100 mm, naklon strehe: od 12°

Prezračevalna cev

Ø 100 mm, Ø 120 mm vključno z EPDM tesnilom in pokrovom

Tesnilna manšeta 100

trajno elastična EPDM cevna manšeta za preboje iz podstrešne konstrukcije s premerom od 100 do 130 mm.

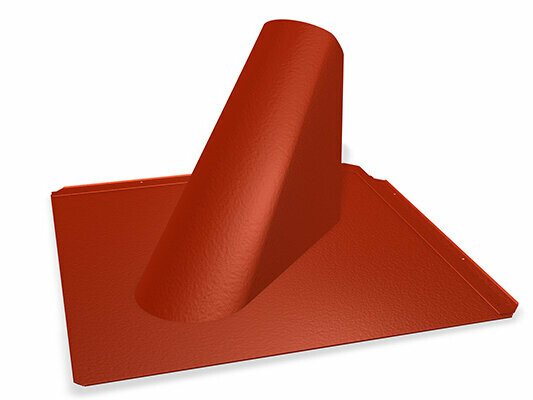

Prehodna plošča za strešni romb 44 × 44

z nastavkom za prezračevalno cev s ⌀ 80 do 125 mm in naklone strehe od 12° do 52°

Prehodna plošča za zgibanje

za naklone strehe od 12° do 52°, Ø 80 - 125 mm

Univerzalna prehodna plošča dvodelna

za naklone strehe od 12° do 52°; z nastavkom za prezračevalno cev s ⌀ 40 do 120 mm

Podložna plošča za strešni romb 44 × 44 in strešno skodlo DS.19

dolžina: 680 mm, širina: 125 mm

Obroba vario

širina: 120 – 600 mm, 600 – 1.020 mm, variabilna dolžina 150 – 980 mm, za naklone strehe od 12° do 55°

Zasilno strešno okno

-

Okenske obrobe za serijo rotoQ

na voljo v številnih dimenzijah

Okenske obrobe za velux

na voljo v številnih dimenzijah

Iskrolov za dimnik

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Strešno držalo vodnika za žico strelovoda

področje spajanja: 2 – 8 mm; nastavek za okroglo žico: Ø 8 mm :

Specialni lepilni set

vsebina: 1 kartuša PREFA specialnega lepila (290 ml), 1 doza čistila (60 ml), 1 brusni papir, 1 čistilni robček, 2 nastavka
